Product Description
Prehľad produktu
| Pole | Detaily |
|---|---|
| Výrobca | Bently Nevada, spoločnosť Baker Hughes |
| Číslo dielu | 177313-02-02 |

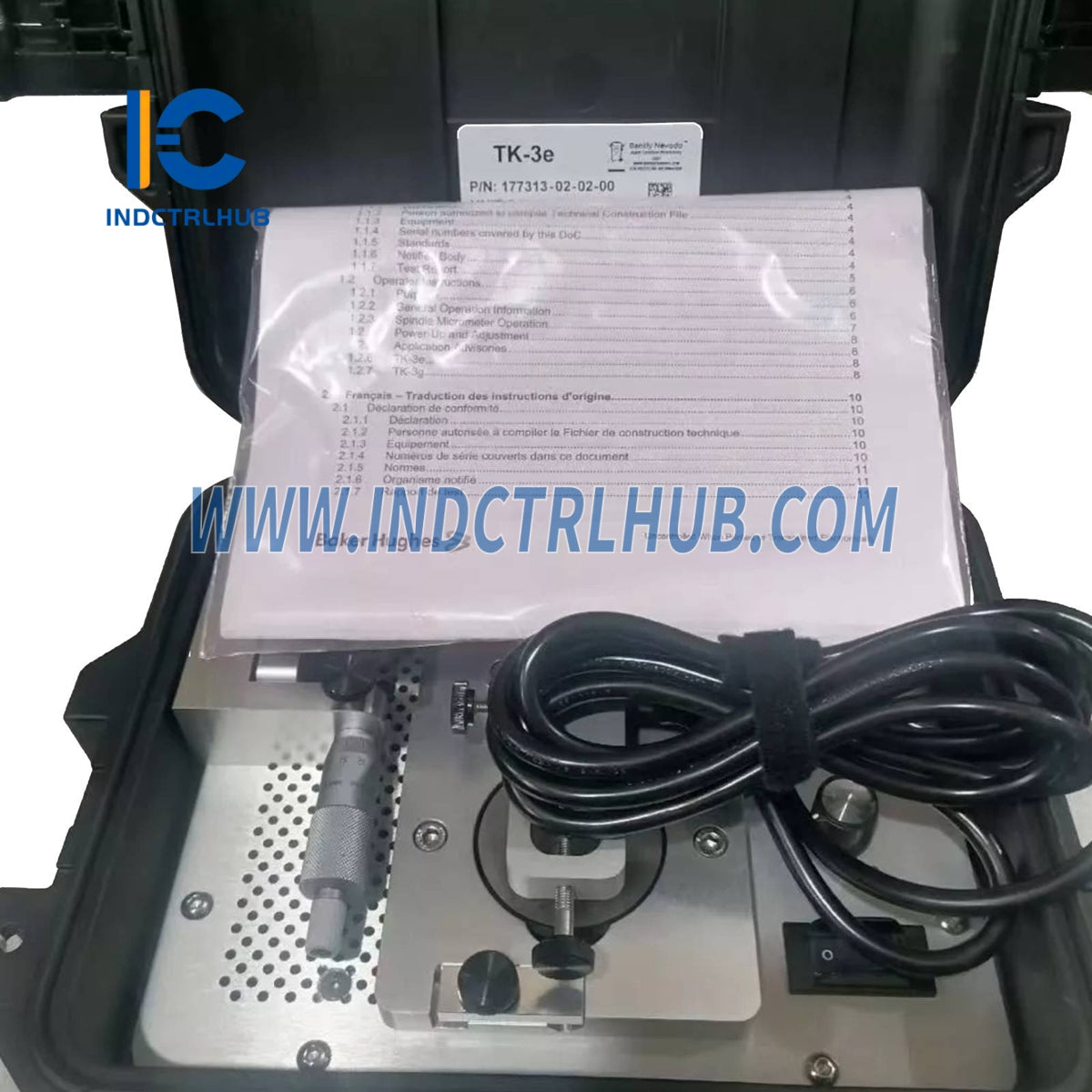

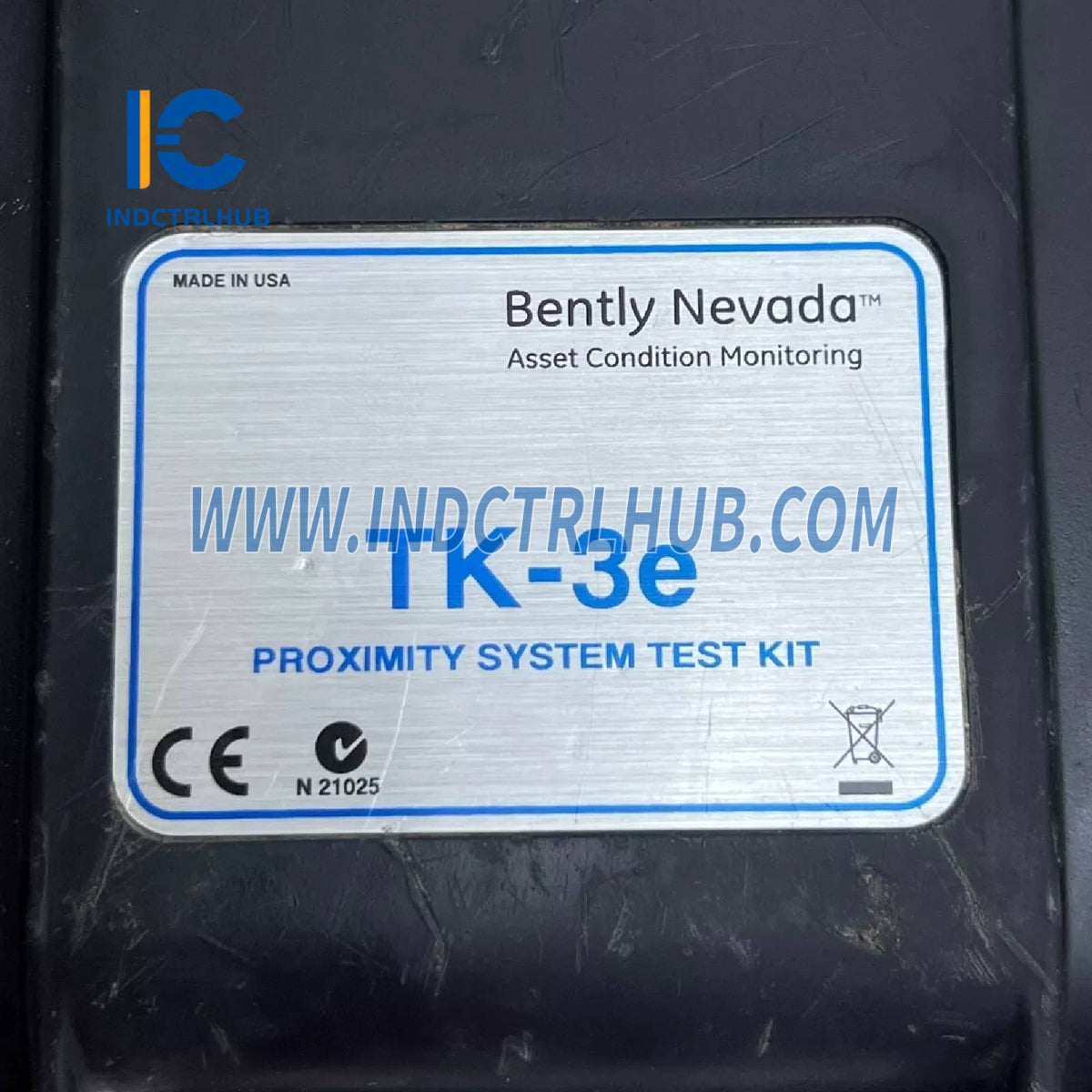

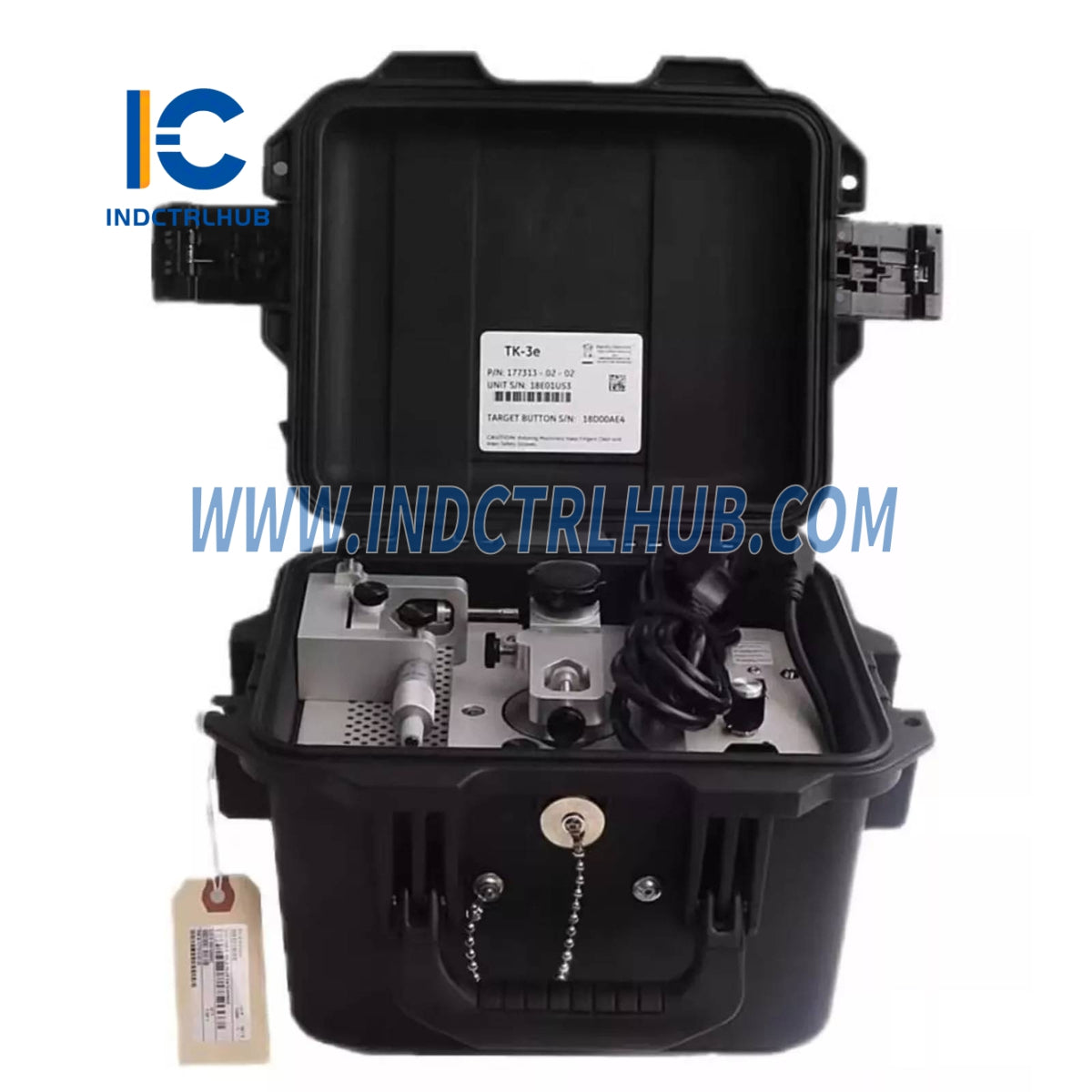

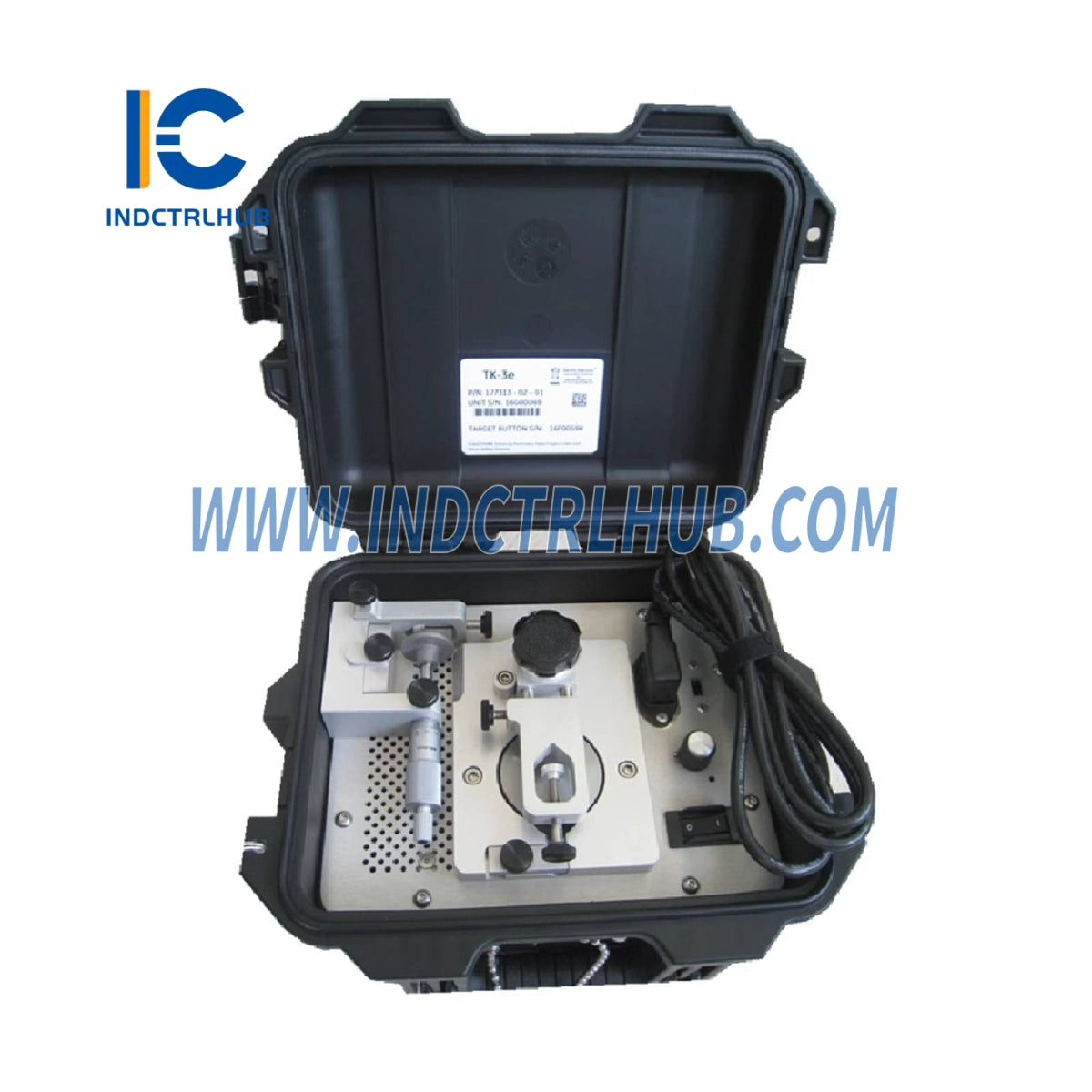

| Typ produktu | Testovacia súprava systému blízkosti TK-3e s elektrickým pohonom |
| Funkcia | Simuluje vibrácie hriadeľa a polohu na kalibráciu monitorov blízkosti |
| Súvisiaci dokument | 178087 Rev. F (Datasheet testovacej súpravy systému blízkosti TK3) |
Funkčné špecifikácie
| Funkcia | Špecifikácia |
|---|---|
| Metóda kalibrácie | - Mikrometer vretena: Overuje kalibráciu systému snímača a monitora polohy - Kyvný tanier: Kalibruje monitory vibrácií pomocou motorom poháňanej mechanickej vibrácie |
| Kompatibilita sondy | Univerzálny držiak sondy pre sondy s priemerom 5 mm až 19 mm (0,197 palca až 0,75 palca) |
| Rozsah amplitúdy vibrácií | 50 až 254 μm (2 až 10 mils) od vrcholu k vrcholu |
| Maximálna rýchlosť | 0 až 5000 cpm ±1000 cpm |
| Rozsah mikrometra vretena | 0 až 25,4 mm (0 až 1000 mils) |
| Cieľový materiál | AISI 4140 zliatinová oceľ (cieľové tlačidlo a kyvný tanier); špeciálne materiály na požiadanie |
| Výstup merania | Výstup napätia DC meraný multimetrom (nie je potrebný osciloskop) |

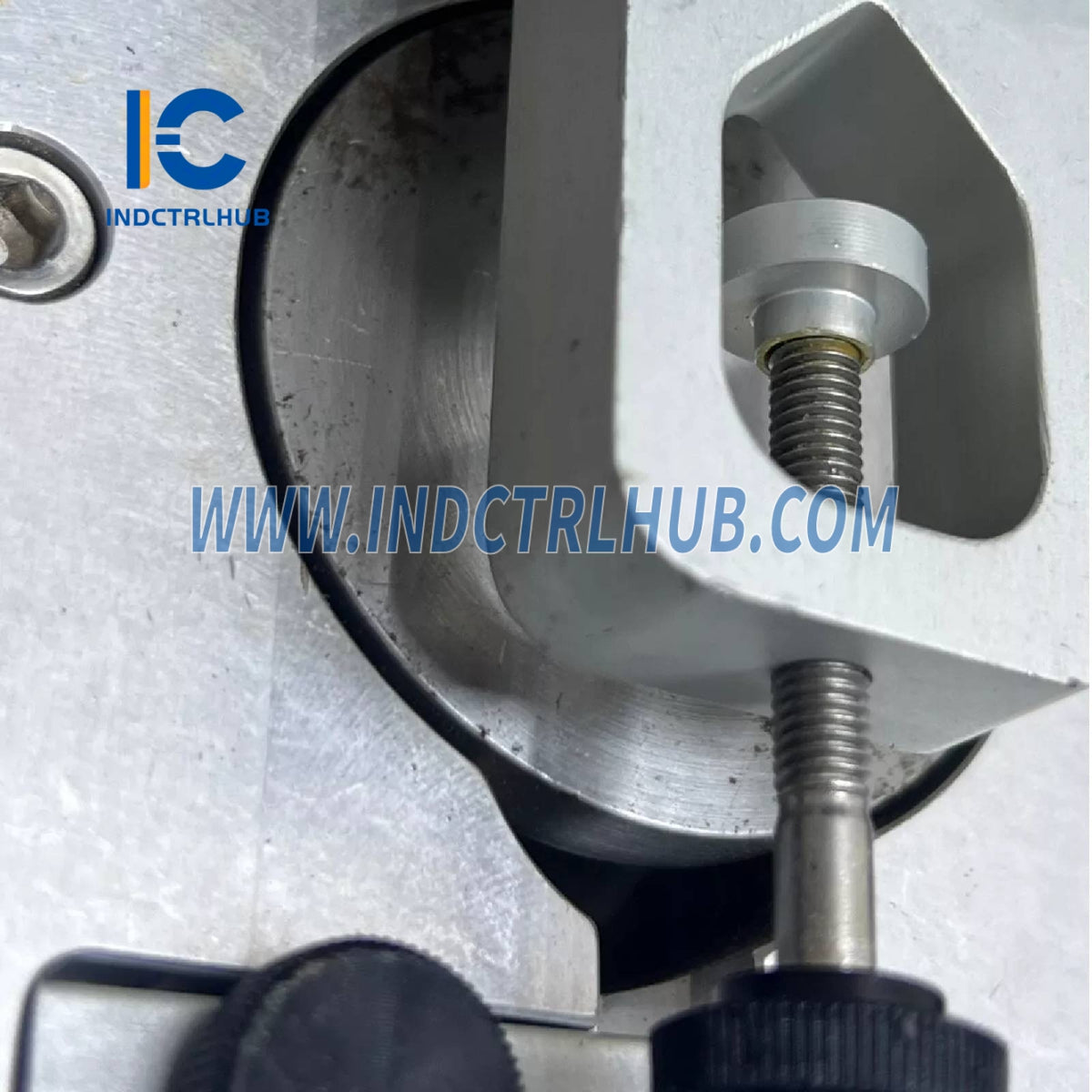

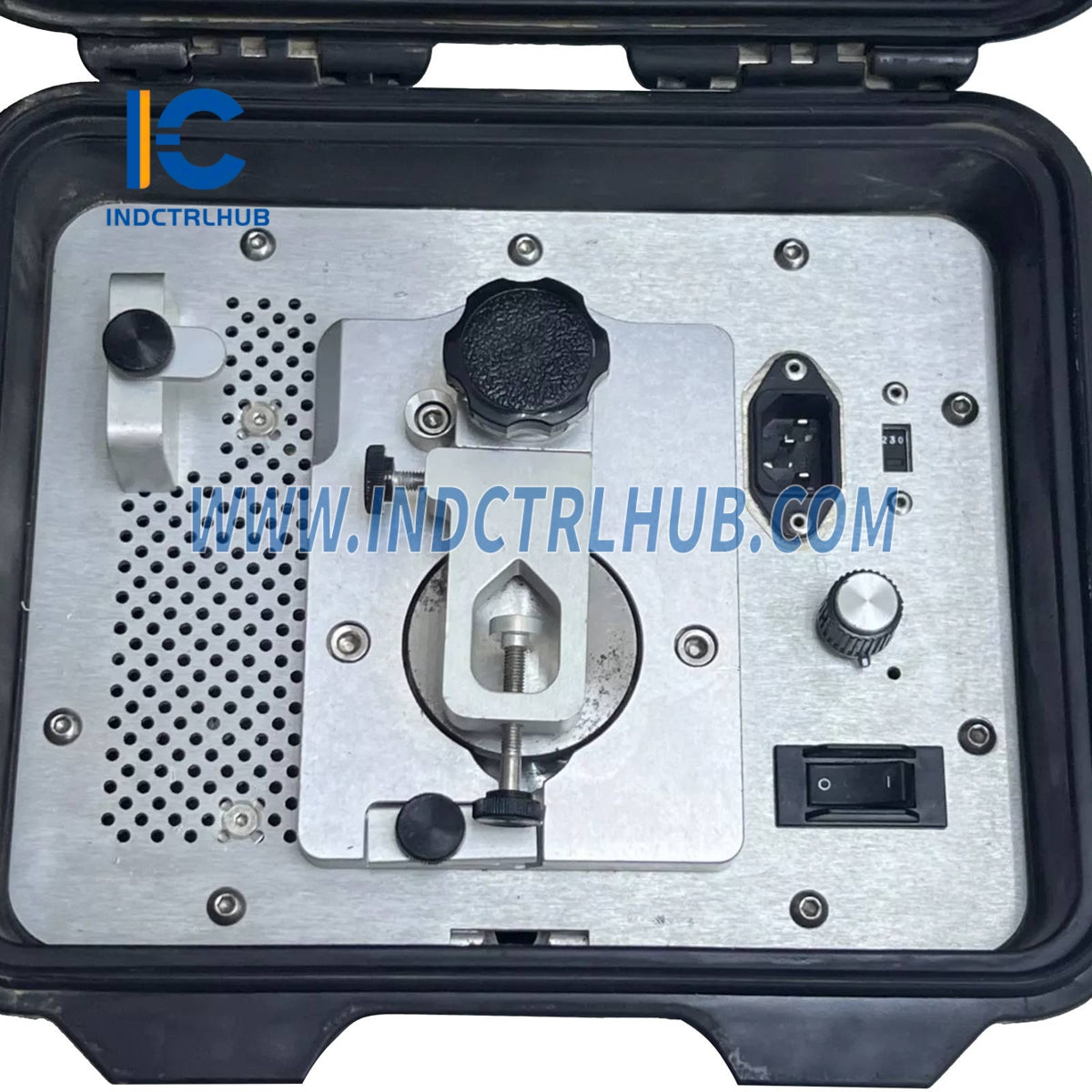

| Funkcie | - Odnímateľná mikrometrová montáž vretena s magnetickou základňou - Montáž kyvného ramena pre kyvný tanier - Nastavenie absolútneho škálovacieho faktora pre kalibráciu vibrácií |
Špecifikácie napájania
| Funkcia | Špecifikácia |
|---|---|

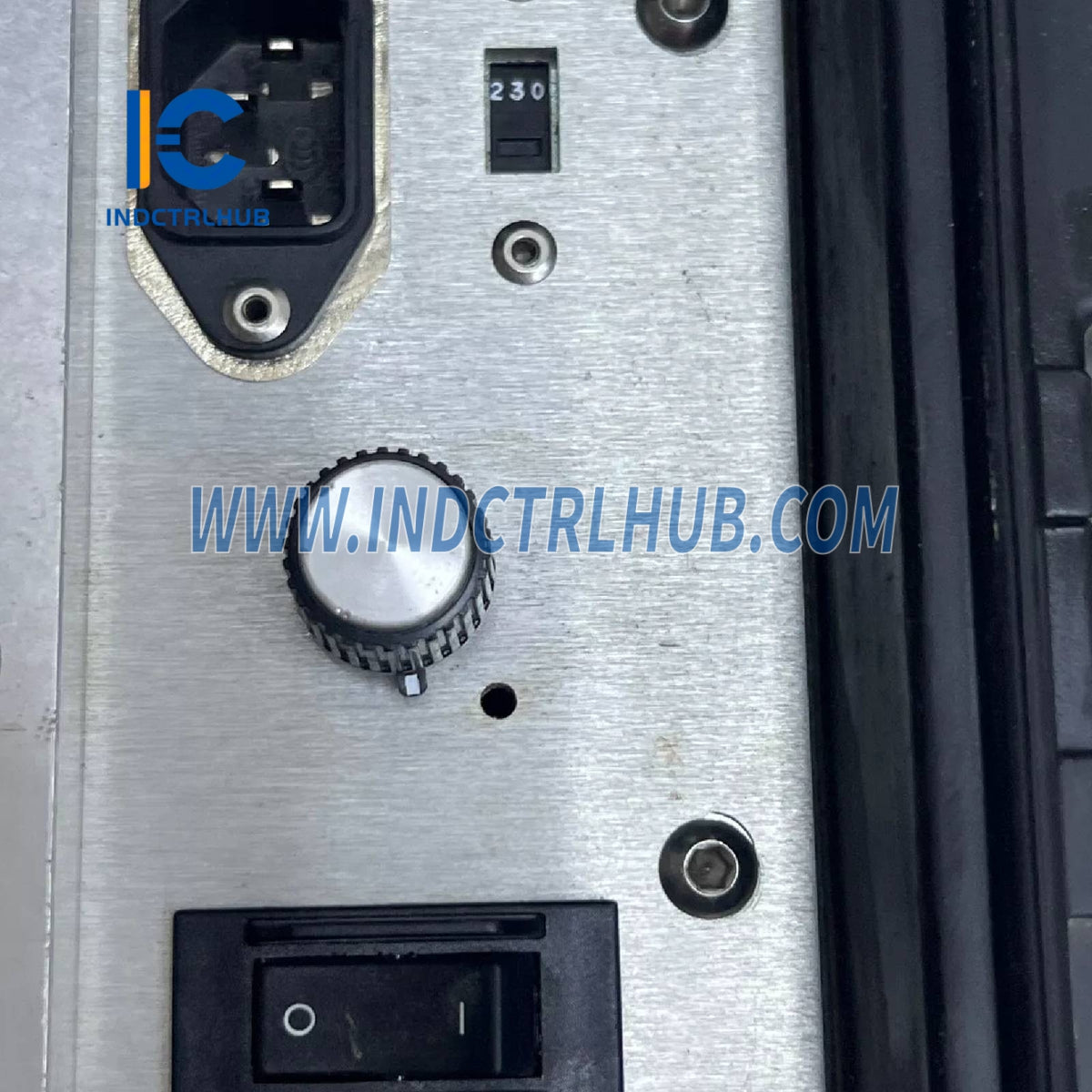

| Zdroj napájania | Elektrické: 95-125 Vac alebo 190-250 Vac, 50/60 Hz, minimálne 1 A |
| Typ napájacieho kábla | Európsky (možnosť 02) |
| Odpojenie napájania | Odpojením napájacieho kábla od jednotky TK-3e |
Fyzikálne špecifikácie
| Funkcia | Špecifikácia |
|---|---|
| Výška | 195 mm (7,68 in) |
| Šírka | 299 mm (11,8 in) |
| Hĺbka | 248 mm (9,76 in) |
| Hmotnosť | 5,22 kg (11,5 lb) |
| Jednotky stupnice | Metrický (voľba 02) |
Environmentálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Prevádzková teplota | 0 až 50 °C (32 až 122 °F); dočasná prevádzka pod 0 °C je prípustná, max 40 °C pre dlhodobé použitie |
| Teplota skladovania | -18 až 65 °C (0 až 150 °F) |
| Vlhkosť | 95 % bez kondenzácie |

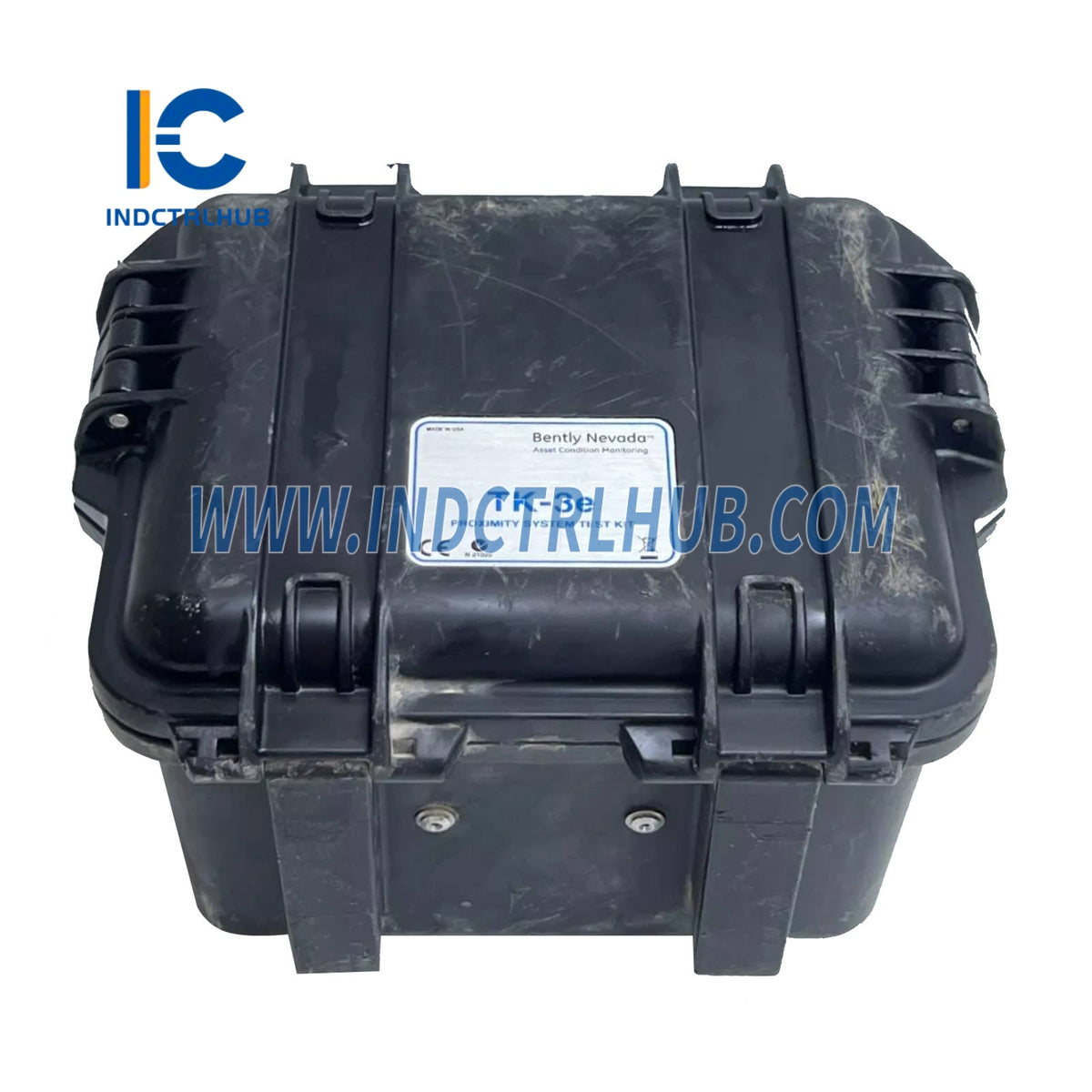

| Expozícia | IP54 proti prachu a vode (keď je zatvorené) |
| Nadmorská výška | Max 2000 m |
| Použitie | Len na vnútorné použitie |
Súlad a certifikácie
| Typ certifikácie | Detaily |
|---|---|
| FCC | Vyhovuje časti 15; žiadne škodlivé rušenie, prijíma prijaté rušenie |
| EMC | - EN 61000-6-2, EN 61000-6-4 - Smernica EMC 2014/30/EÚ |
| RoHS | Vyhovuje smernici RoHS 2011/65/EÚ |
| Smernica o nízkom napätí (LVD) | - EN 61010-1 - Smernica LV 2014/35/EÚ |
| Schválenia agentúr | Žiadne (voľba 98) |
Objednávacie informácie
| Pole | Detaily |
|---|---|
| Číslo dielu | 177313-02-02 (A: 02 - metrický, B: 02 - európsky napájací kábel, C: 98 - bez schválení agentúr) |
| Príslušenstvo | 168605: MDS 100 - Modul CBT (počítačové školenie) pre získavanie a skenovanie dát |
| Súvisiace dokumenty | - 178087 Rev F: Technický list testovacej sady TK3 Proximity System - 108M1756: Rýchly prehľad schválení |
Bezpečnostné informácie
| Varovanie | Detaily |
|---|---|
| Nebezpečenstvo rotácie | - Riziko zranenia od rotujúcich častí (kmitacia doska) - Vyhnite sa voľnému oblečeniu a predmetom - Používajte ochranné okuliare a kryty - Zabezpečte, aby boli montážne skrutky pevné - Počas prevádzky sa vyhnite oblasti kmitacej dosky, aby ste predišli zraneniu od pohyblivých častí alebo kontaktu |
Poznámky
- Účel: Zabezpečuje presnú kalibráciu monitorov blízkosti Bently Nevada simuláciou vibrácií a polohy hriadeľa, overovaním vstupov snímačov a výstupov monitorov.
- Prevádzka: Používa multimeter na meranie jednosmerného napätia pre kalibráciu; mikrometer na vreteno pre polohu, kmitacia doska pre vibrácie. Nie je potrebný osciloskop.
- Obmedzenia: Iba na vnútorné použitie; maximálna nadmorská výška 2000 m; špeciálne cieľové materiály vyžadujú samostatnú objednávku. Dočasné použitie pri nízkych teplotách je povolené, ale nie na dlhé obdobia.
- Inštalácia: Magnetická základňa a univerzálny držiak sondy zjednodušujú použitie v teréne. Zabezpečte pevné uchytenie, aby ste predišli zraneniam spôsobeným nečistotami.
