Product Description

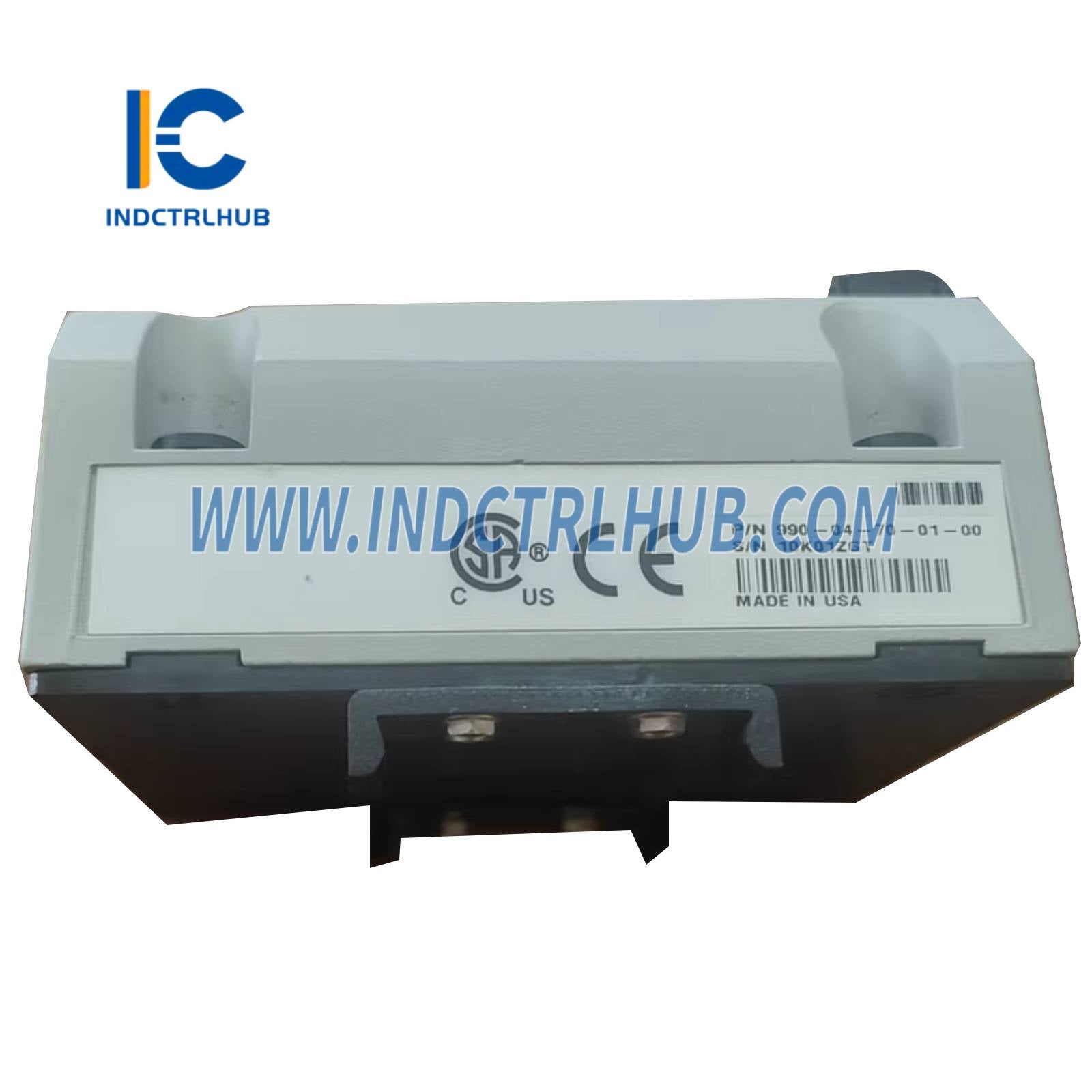

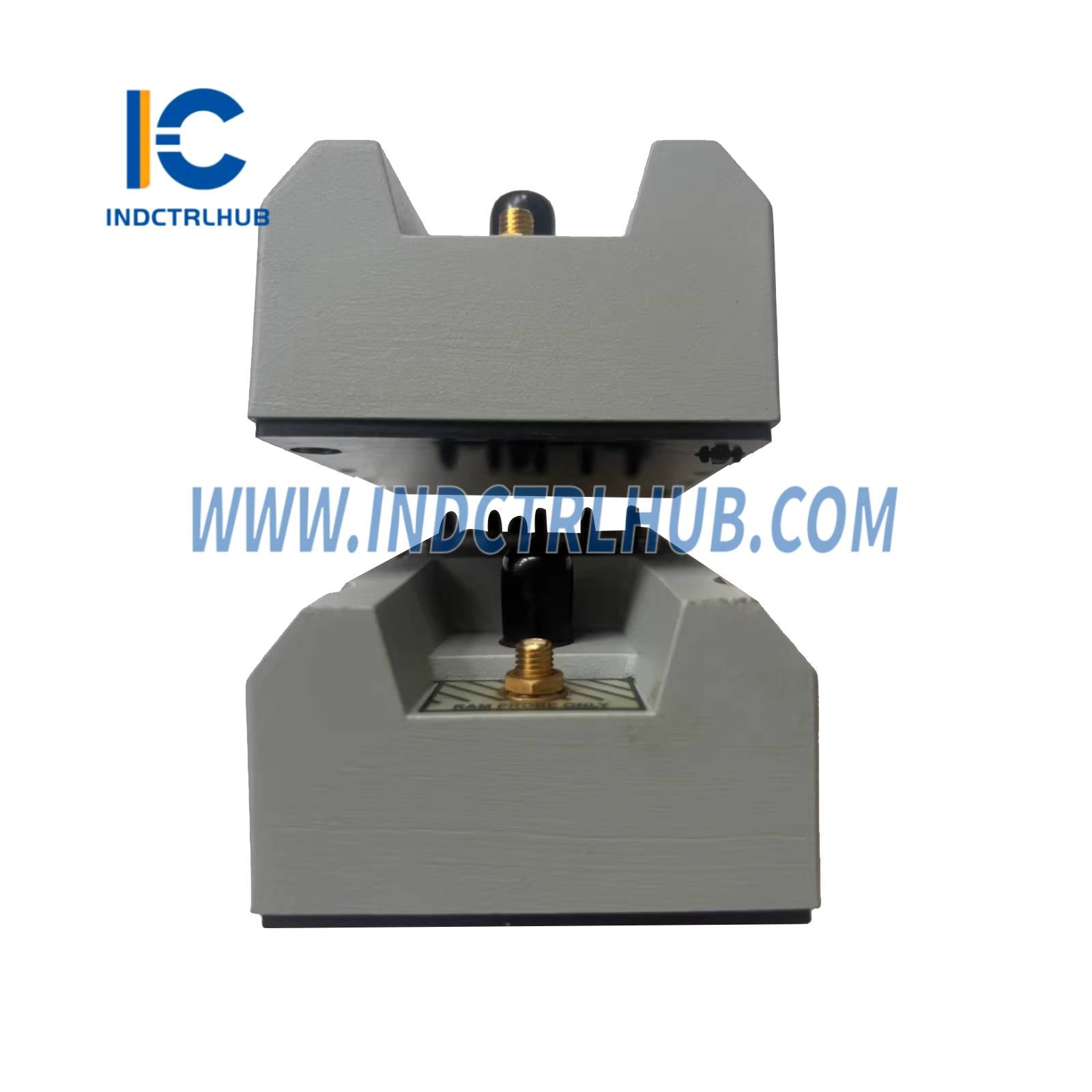

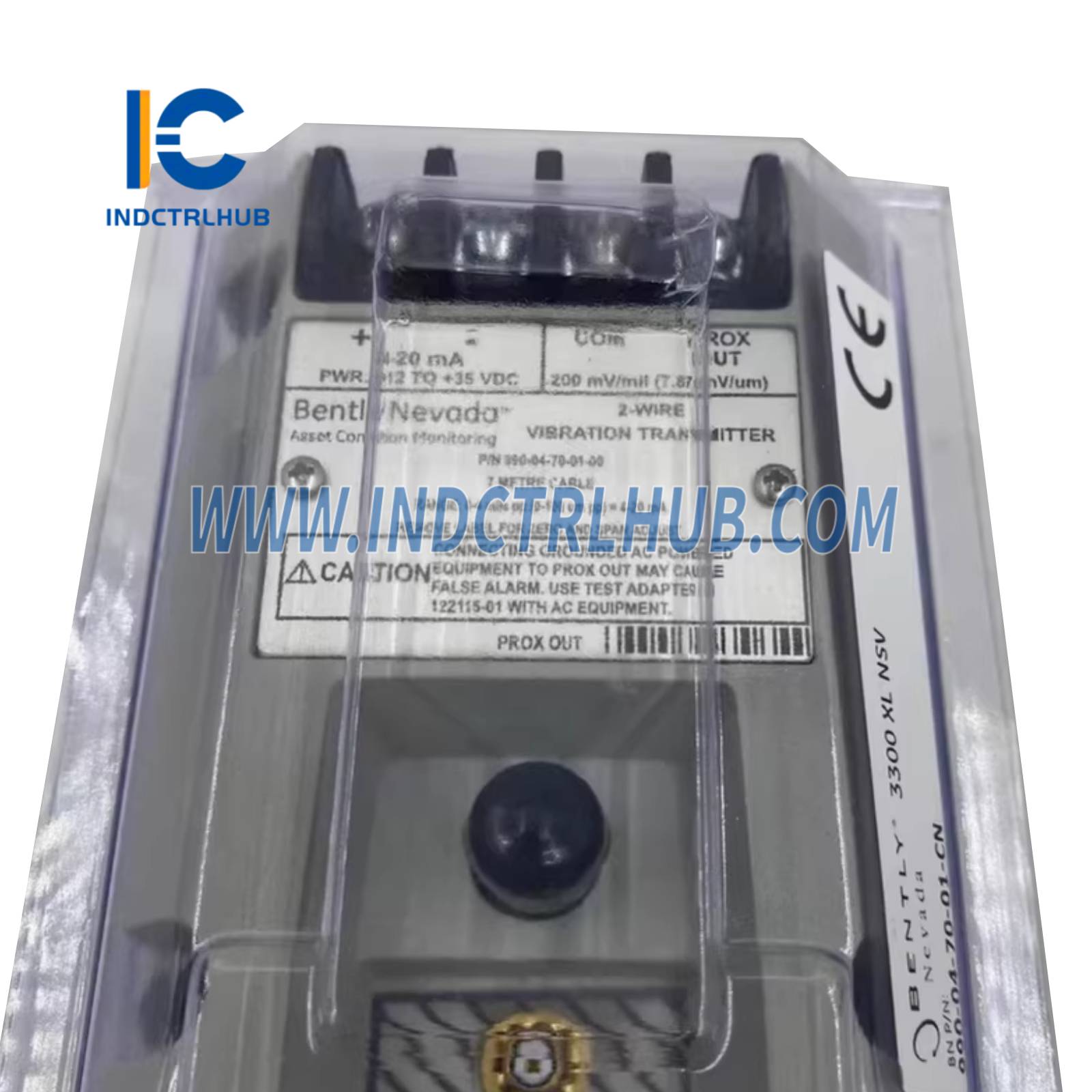

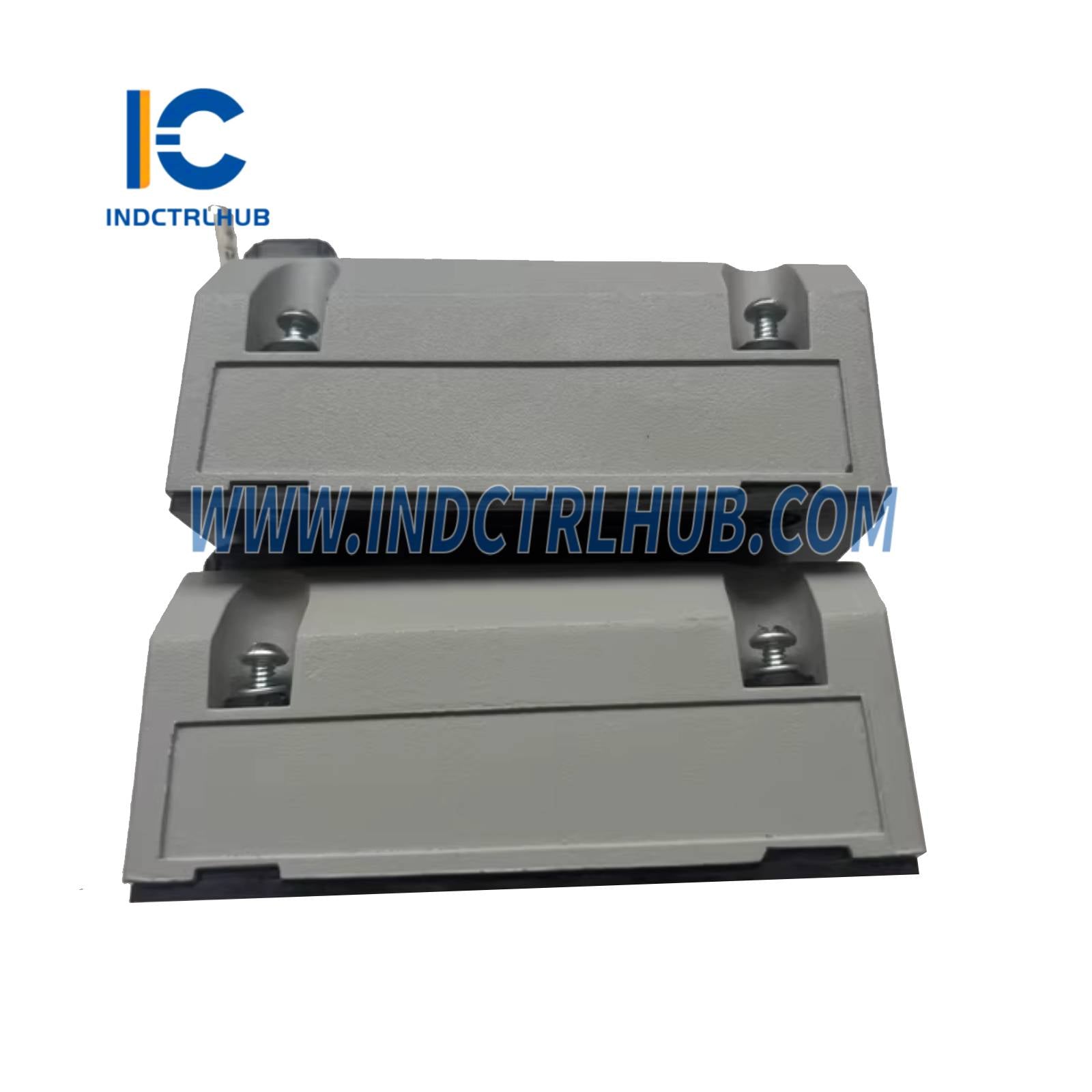

Prehľad produktu
| Parameter | Podrobnosti |
|---|---|
| Číslo dielu | 990-04-70-01-00 |

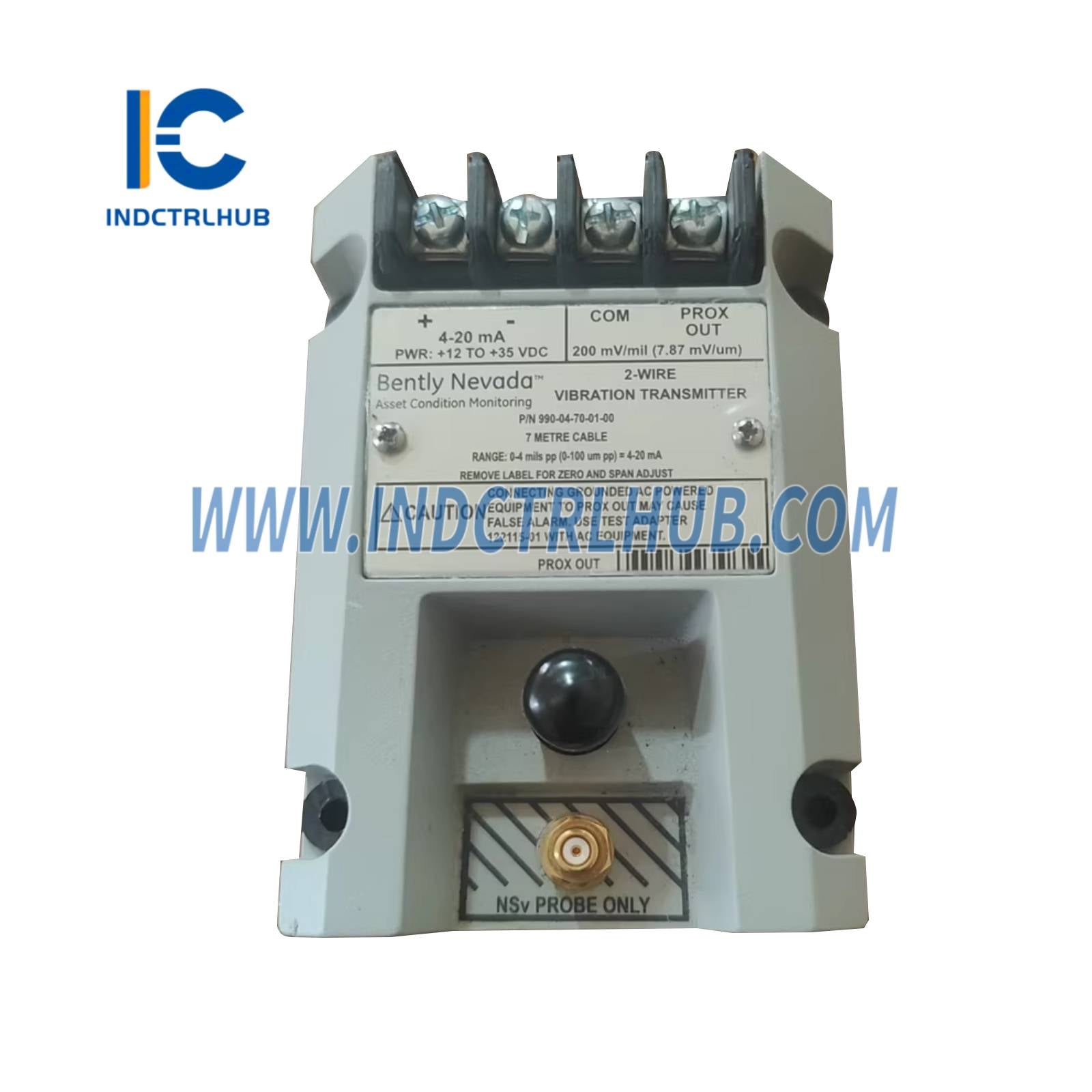

| Názov produktu | Vibračný vysielač 990 |
| Použitie | Centrifugálne vzduchové kompresory, malé čerpadlá, motory, ventilátory pre OEM |
| Vstup | Proximita sonda 3300 NSv s predlžovacím káblom 7,0 m (23,0 stôp) |
| Výstup | 4-20 mA úmerné amplitúde vibrácií od vrcholu k vrcholu |
| Celý rozsah | 0-4 mil pp (0-100 µm pp) |
| Dĺžka systému | 7,0 metrov (23,0 stôp) |
| Možnosť montáže | 35 mm DIN lištové klipy |
| Schválenie agentúrou | CSA Divízia 2 |
Elektrické špecifikácie
| Parameter | Hodnota |
|---|---|
| Požiadavka na napájanie | +12 až +35 Vdc na svorke vysielača |
| Presnosť slučky 4-20 mA | ±1,5 % v celom rozsahu (merané cez odpor slučky 250 Ω) |
| Maximálny odpor slučky | 1000 Ω pri 35 Vdc |
| Obmedzenie prúdu | Typicky 23 mA |
| Nula a rozsah | Externé nastavenia bez vzájomného ovplyvňovania |
| NIE OK/Deaktivácia signálu | Výstup < 3,6 mA do 100 µs od stavu Nie OK; obnova za 2-3 s |
| Zamedzenie zapnutia napájania | Výstup < 3,6 mA po dobu 2-3 s po zapnutí napájania |
| Medzera sondy | 0,5 až 1,75 mm (20 až 55 mils) pre plný rozsah |
| Lineárny rozsah výstupu Prox | 1,4 mm (55 mils), začínajúc od 0,25 mm (10 mils) od cieľa |
| Prírastkový škálovací faktor výstupu Prox | 7,87 mV/µm (200 mV/mil) ±6,5 % typicky; ±10 % v najhoršom prípade |
| Úroveň šumu výstupu Prox | Typicky 50 mV/pp |
| Výstupná impedancia | 10 kΩ kalibrované pre záťaž 10 MΩ |
| Stabilita teploty | Prírastkový škálovací faktor v rámci ±10 % od 0 °C do +70 °C (+32 °F do +158 °F) |
| Frekvenčná odozva | 5 Hz až 6 000 Hz (+0, -3 dB) |
| Minimálna veľkosť cieľa | Priemer 9,5 mm (0,375 palca) |
| Dĺžka vodiča | Max 3 m (10 stôp) pre výstup snímača Proximitor (BNC konektor) |
| Napájanie (Ne nebezpečné / Zóna 2 / Div 2) | 28 V |
Mechanické špecifikácie
| Parameter | Hodnota |
|---|---|
| Materiál hrotu meniča | Polyfenylénsulfid (PPS) |
| Materiál puzdra meniča | Nerezová oceľ AISI 303 alebo 304 (SST) |
| Kábel sondy | 75 Ω koaxiálny, izolovaný fluóretylénpropylénom (FEP) |
| Ochrana kábla (voliteľné) | Pružná AISI 302 SST s voliteľným vonkajším plášťom FEP |
| Pevnosť v ťahu | 222 N (50 lbf) max, puzdro sondy k vedeniu sondy |
| Hmotnosť vysielača | 0,43 kg (0,9 lbm) |
| Celková hmotnosť systému | 0,82 kg (1,8 lbm) typicky |
| Závitové zapojenie (1/4-28) | 0,375 palca |
| Započítanie závitu (3/8-24) | 0,563 palca |
Environmentálne špecifikácie
| Parameter | Hodnota |
|---|---|
| Prevádzková teplota vysielača | -35 °C až +85 °C (-31 °F až +185 °F) |
| Skladovacia teplota vysielača | -52 °C až +100 °C (-62 °F až +212 °F) |
| Prevádzková/uložná teplota sondy | -52 °C až +177 °C (-62 °F až +351 °F) |
| Relatívna vlhkosť | 100 % kondenzujúce, nezanorené, s ochranou koaxiálneho konektora |
Súlad a certifikácie
| Parameter | Hodnota |
|---|---|
| FCC | Vyhovuje časti 15 |
| EMC | EN 61000-6-2, EN 61000-6-4; Smernica EMC 2014/30/EÚ |
| ATEX | Smernica ATEX 2014/34/EÚ |
| RoHS | Smernica RoHS 2011/65/EÚ |
| Námorný | Pravidlá ABS 2009 pre oceľové nádoby (1-1-4/7.7, 4-8-3/1.11.1, 4-9-7/13) |
| Nebezpečná zóna | CNRTLUS: Trieda I, Div 2, Skupiny A-D, T5 @ +85°C, Typ 4; Inštalované podľa výkresu 128B3B |
| Parametre zariadenia (Zóna 2) | Napájanie: Ui = 28 V, Ii = 120 mA |
| Parametre zariadenia (Zóna 0/1, Proximitor) | Uo = 28 V, Io = 6 mA |
| Parametre zariadenia (Zóna 0/1, Sonda) | Uo = 28 V, Io = 100 mA |
