Product Description
Všeobecné informácie
|
Pole |
Popis |
|---|---|
|
Výrobca |
Bently Nevada (podnik Baker Hughes) |
|
Model/Číslo dielu |
165855-16-01 |
|
Typ produktu |

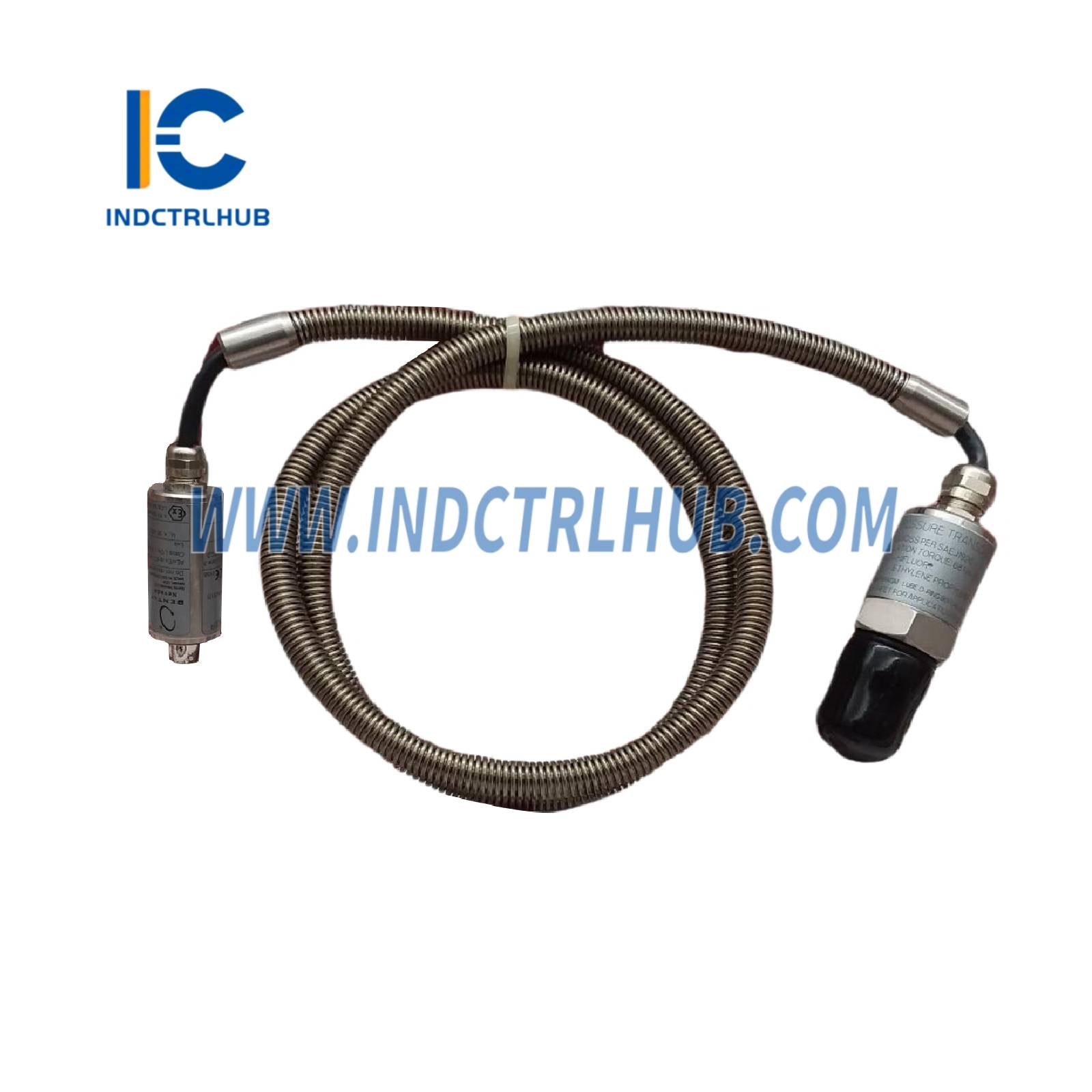

Snímač tlaku valca |
|
Použitie |
Navrhnuté na monitorovanie tlaku valca piestového kompresora |
|
Kompatibilné systémy |
Monitor tlaku valca 3500/77M, softvér systému 1 |
Meracie a elektrické špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Merací rozsah |
0 až 206 bar (0 až 3000 psia) |
|
Skúšobný tlak (1,5× FS) |
309 bar (4500 psia) |
|
Praskací tlak (3× FS) |
618 bar (9000 psia) |
|
Výstup plného rozsahu |
10 ± 0,3 VDC |
|
Nulový výstup |
0,5 ± 0,1 VDC |
|
Napájacie napätie |
18 až 30 VDC |
|
Maximálny odber prúdu |
< 15 mA |
|
Frekvenčná odozva |
0 Hz až 5500 Hz ± 1 dB |
|
Linearita, hysterezis, opakovateľnosť |
≤ ±0,3 % z plného rozsahu |
Teplotné charakteristiky
|
Parameter |
Špecifikácia |
|---|---|
|
Kompensovaný teplotný rozsah |
-40 až +85 °C (-40 až +185 °F) |
|
Prevádzková teplota |
-40 až +85 °C (elektronika), -40 až +150 °C (snímačová hlava) |
|
Teplotný nulový posun (3000 psia) |
-0,5 % až +1,5 % z plného rozsahu |
|
Posun teplotnej citlivosti |
Poskytnuté graficky (konzultujte s výrobcom pre graf) |
Environmentálne špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Vlhkosť |
95 % kondenzácie |
|
Ochrana proti vniknutiu |
IP67 |
|
Výškový limit |
2000 m |
|
Stupeň znečistenia |
2 |
|
Kategória prepätia |
II |
Fyzikálne špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Materiál hlavy senzora |
Nerezová oceľ 316L, pozlátená membrána C-276 |
|
Montážny závit |
7/8-14 UNF |
|
Montážny moment |
68 N·m (50 lbf·ft) |
|
Hmotnosť senzora |
150 g (0,33 lbm) |
|
Hmotnosť elektronického modulu |
250 g (0,55 lbm) |
|
Kompatibilné O-krúžky |
Hifluor alebo etylén-propylén (kompatibilita špecifická pre kvapalinu) |
Certifikácie a súlad
|
Typ certifikácie |
Podrobnosti |
|---|---|
|
EMC |
EN 61326-1, smernica EMC 2014/30/EÚ |
|
FCC |
Vyhovuje časti 15 podčasti B |
|
RoHS |
V súlade so smernicou 2011/65/EÚ |
|
ATEX / IECEx (Možnosť 02) |
Ex ia IIC T4 Ga a Ex nA IIC T4 Gc, -40°C až +85°C |
