Product Description
Všeobecné informácie
|
Pole |
Popis |
|---|---|
|
Výrobca |
Bently Nevada (podnik Baker Hughes) |
|
Model/Číslo dielu |

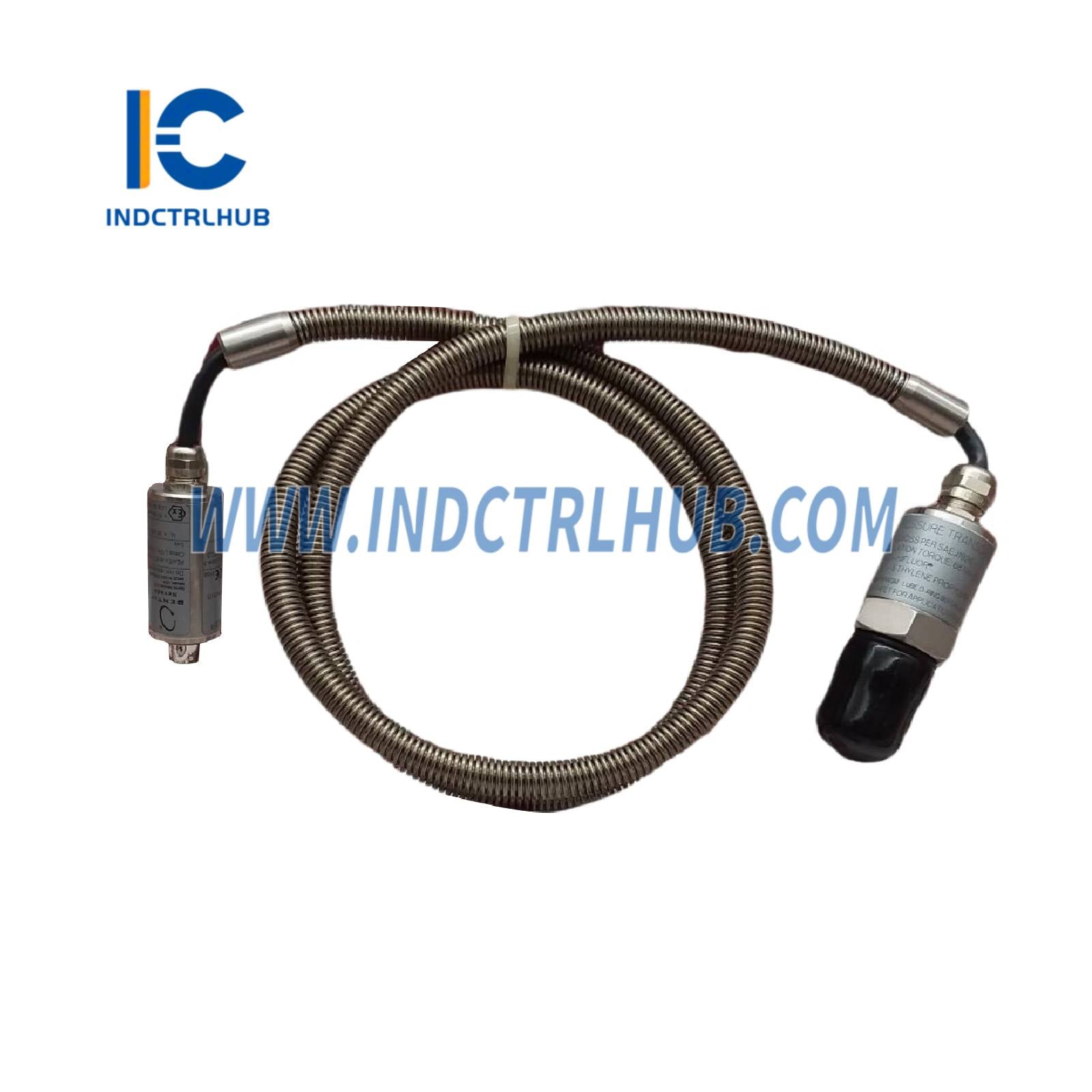

165855-15-01 |
|
Typ produktu |
Snímač tlaku valca |
|
Použitie |
Monitorovanie tlaku valca piestového kompresora |
|
Kompatibilný systém |
Monitor tlaku valca 3500/77M a softvér systému 1 |
Elektrické a meracie špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Merací rozsah |
0 až 172 bar (0 až 2500 psia) |
|
Dôkaz (prebytočný) tlak |
1,5 × plný rozsah |
|
Praskový tlak |
3 × plný rozsah |
|
Výstup plného rozsahu |
10 ± 0,3 VDC |
|
Nula |
0,5 ± 0,1 VDC |
|
Napájanie |
18 až 30 VDC |
|
Maximálna spotreba prúdu |
< 15 mA |
|
Linearita, hysterezis, opakovateľnosť |
≤ ±0,3 % plného rozsahu |
|
Frekvenčná odozva |
0 Hz až 5500 Hz ± 1 dB |
Teplotné charakteristiky
|
Parameter |
Špecifikácia |
|---|---|
|
Kompensovaný teplotný rozsah |
-40 až 85 °C (-40 až 185 °F) |
|
Tepelný posun nuly (pre 172 bar / 2500 psia) |
-0,5 % až +1,5 % plného rozsahu |
|
Prevádzková teplota |
-40 až 85 °C (elektronika), -40 až 150 °C (senzorová hlava) |
|
Posun tepelnej citlivosti |
Definované graficky (kontaktujte výrobcu pre graf) |
Environmentálne špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Vlhkosť |
95 % kondenzujúce |
|
IP hodnotenie |
IP67 |
|
Maximálna nadmorská výška |
2000 m nad morom |
|
Stupeň znečistenia |
2 |
|
Kategória prepätia |
II |
Fyzikálne špecifikácie
|
Komponent |
Hodnota |
|---|---|
|
Hmotnosť (elektronika) |
250 g (0,55 lbm) |
|
Hmotnosť (senzorová hlava) |
150 g (0,33 lbm) |
|
Montážny závit |
7/8-14 UNF |
|
Montážny moment |
68 N·m (50 lbf·ft) |
|
Materiál krytu |
Nerezová oceľ 316L so zlatom pokrytou membránou C-276 |
|
Kompatibilita O-krúžkov |
Hifluor alebo etylén-propylén (závislé od kvapaliny/plynu) |
Schválenia a súlad
|
Štandard |
Popis |
|---|---|
|
FCC |
Vyhovuje časti 15 |
|
EMC |
EN 61326-1, smernica EMC 2014/30/EÚ |
|
RoHS |
Smernica RoHS 2011/65/EÚ |
|
ATEX / IECEx |
Ex ia IIC T4 Ga; Ex nA IIC T4 Gc |
|
Rozsah teplôt ATEX |
-40 °C až +85 °C |
