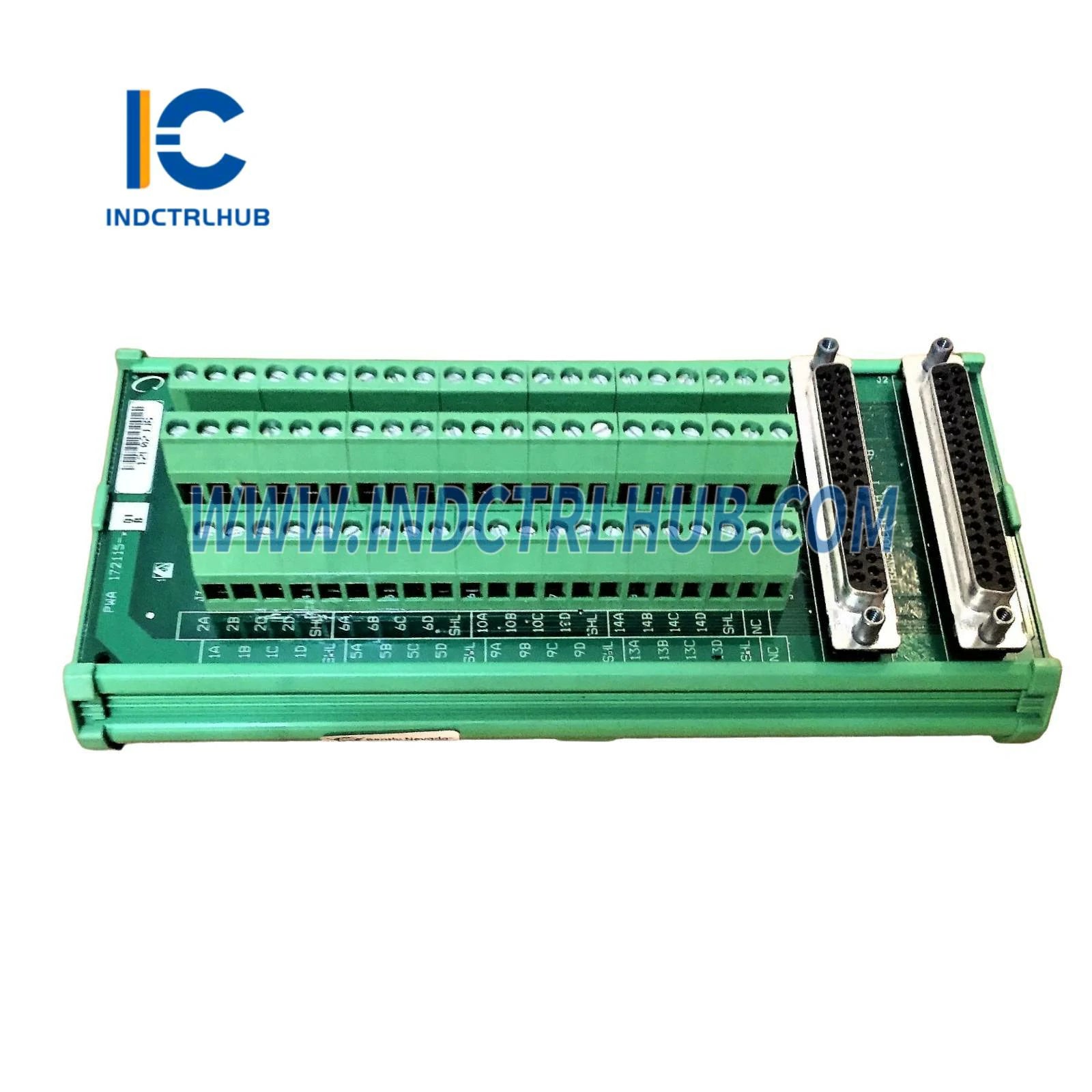

Bently Nevada 3500/65 172115-01B 16-kanálový teplotný monitor

Teplotný monitor Bently Nevada 3500/65 - Model 172115-01B

Vysokohustotný 16-kanálový teplotný monitorovací modul navrhnutý pre komplexné tepelné sledovanie kritických strojov. Bently Nevada 3500/65 172115-01B prijíma vstupy RTD a termočlánkov, poskytuje kontinuálne sledovanie teploty s nastaviteľnými prahmi alarmov pre ochranu ložísk, monitorovanie vinutia a riadenie procesnej teploty.

📊 Technická konfigurácia

🌡️ Viacbodové monitorovanie teploty

Teplota je kľúčovým ukazovateľom stavu stroja. Nadmerné teploty ložísk signalizujú zlyhanie mazania, preťaženie alebo nesúosovosť. Teploty vinutia motora odhaľujú elektrické problémy skôr, než dôjde k poškodeniu izolácie. Kapacita 16 kanálov modulu 3500/65 umožňuje komplexné tepelné mapovanie zložitých strojov z jedného modulu.

Každý kanál funguje nezávisle s vlastnou logikou alarmov, excitáciou snímača a úpravou signálu. Kombinujte RTD a termočlánky v rovnakom module, aby ste vyhoveli rôznym typom snímačov vo vašich strojoch — používajte RTD pre presné meranie teploty ložísk a termočlánky pre monitorovanie vysokoteplotných výfukových plynov.

🎯 Priemyselné scenáre nasadenia

Ochrana ložísk turbíny: Monitorujte všetky teploty ložísk na turbíne s viacerými ložiskami pomocou jediného modulu 3500/65. Nastavte výstražné alarmy pri 80 °C a nebezpečné alarmy pri 90 °C podľa smerníc API 670. Výstupy relé modulu sa priamo integrujú so systémami núdzového vypnutia turbíny.

Správa tepla motora: Sledovanie teplôt vinutia statora vo veľkých motoroch pomocou zabudovaných RTD snímačov. Včasné zistenie horúcich miest vinutia zabraňuje poškodeniu izolácie a katastrofálnemu prepáleniu motora. Schopnosť modulu sledovať trendy identifikuje postupné zvyšovanie teploty, ktoré naznačuje vznikajúce problémy.

Monitorovanie kompresora: nasadzujte teplotné senzory na ložiská kompresora, výfukový plyn a stupne medzichladiča. Kapacita 16 kanálov pokrýva všetky kritické meracie body s rezervou kanálov pre budúce rozšírenie alebo redundantné senzory.

Monitorovanie čerpadlového systému: sledujte teploty ložísk na viacstupňových čerpadlách spracúvajúcich horúce kvapaliny. Kombinujte monitorovanie teploty s údajmi o vibráciách z iných modulov 3500 na vytvorenie úplného obrazu stavu stroja.

⚙️ Pokročilé monitorovacie funkcie

✓ Univerzálny vstup: prijíma viac typov senzorov bez hardvérových zmien
✓ Kompenzácia studeného spoja: automatická CJC pre presnosť termočlánkov
✓ Detekcia porúch senzora: identifikuje otvorené obvody, skraty a stavy mimo rozsahu
✓ Konfigurovateľné filtrovanie: nastaviteľné časové konštanty znižujú falošné alarmy
✓ Záznam dát: kontinuálne trendovanie a ukladanie historických dát

💼 Integrácia systému 3500 Rack

Modul 3500/65 sa inštaluje do ľubovoľného plnohodnotného slotu v šasi racku 3500. Zadná doska racku poskytuje napájanie, komunikáciu a distribúciu relé alarmov, čím eliminuje externé káblovanie medzi modulmi. Táto integrovaná architektúra zjednodušuje inštaláciu, skracuje čas uvedenia do prevádzky a umožňuje centralizovanú konfiguráciu cez komunikačné rozhranie racku.

Kombinujte monitorovanie teploty s modulmi vibrácií, polohy a rýchlosti v rovnakom racku na vytvorenie komplexných ochranných systémov strojov. Spoločná softvérová platforma (System 1 alebo 3500 Rack Configuration Software) poskytuje jednotnú konfiguráciu, trendovanie a diagnostické schopnosti pre všetky typy meraní.

🔧 Flexibilita konfigurácie

Parametre konfigurovateľné v teréne zahŕňajú výber typu senzora, jednotky teploty (°C alebo °F), nastavenia alarmov, oneskorenia alarmov a priradenia relé. Nevymazateľná pamäť modulu uchováva konfiguráciu počas výpadkov napájania, čím zabezpečuje konzistentnú prevádzku po údržbe alebo prerušení napájania.

Každý kanál môže byť individuálne pomenovaný a škálovaný, čo umožňuje intuitívne zobrazenia pre operátora, ktoré ukazujú „Ložisko č. 1 vnútorné“ namiesto všeobecných označení „Kanál 1“. Tento dizajn zameraný na ľudský faktor znižuje zmätok operátora a urýchľuje riešenie problémov počas abnormálnych stavov.

📦 Kompletný balík modulu

Jeden modul teplotného monitora Bently Nevada 3500/65 172115-01B, montážny hardvér do racku, svorkovnicové zostavy pre 16 kanálov, príručka konfigurácie, inštalačný manuál a schémy zapojenia. Všetka dokumentácia podporuje overenie zhody s API 670 pre ochranné systémy strojov.

Stav produktu: úplne nový, továrensky zapečatený prístroj s plnou zárukou výrobcu, globálnou technickou podporou a prístupom k aplikačným inžinierskym zdrojom Bently Nevada.
