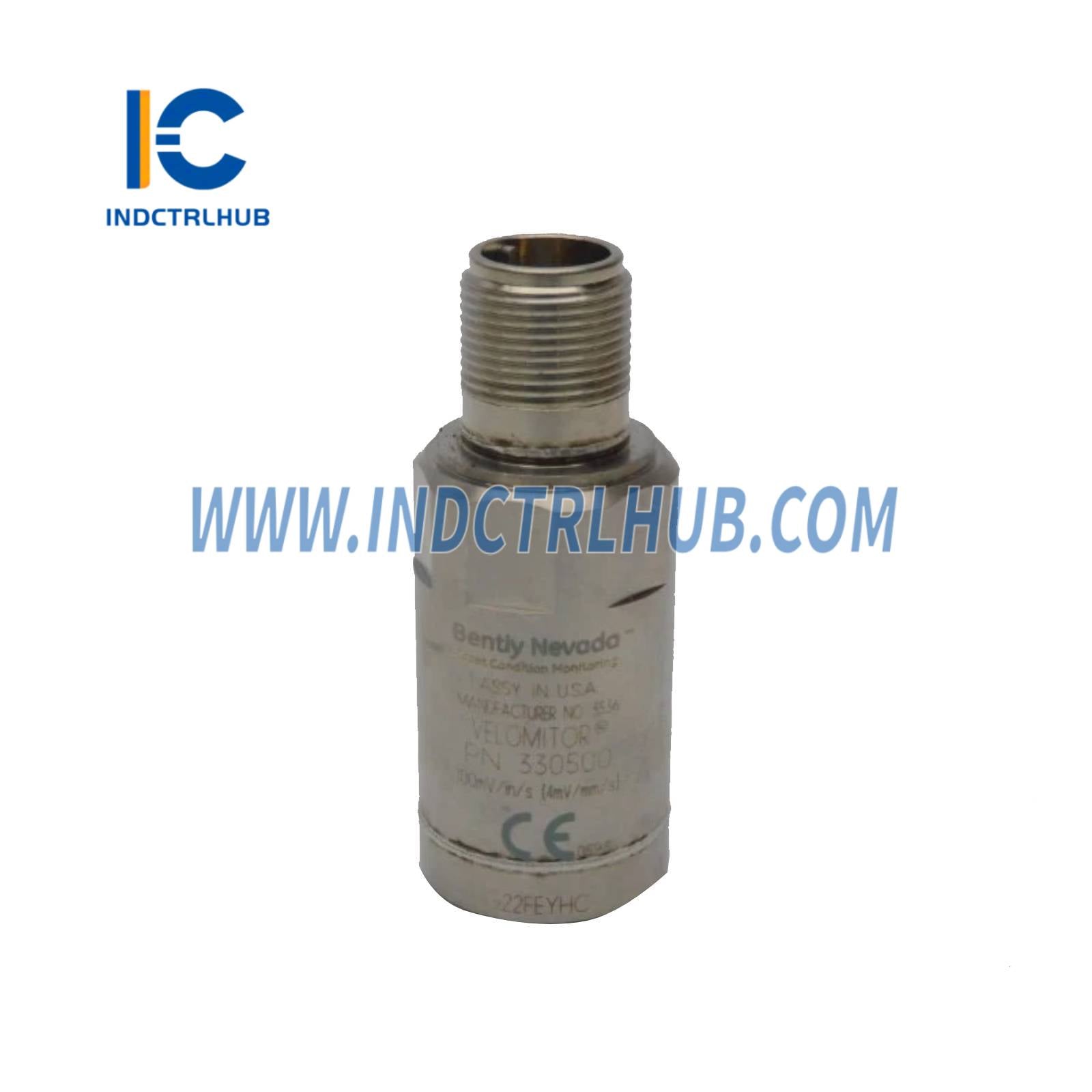

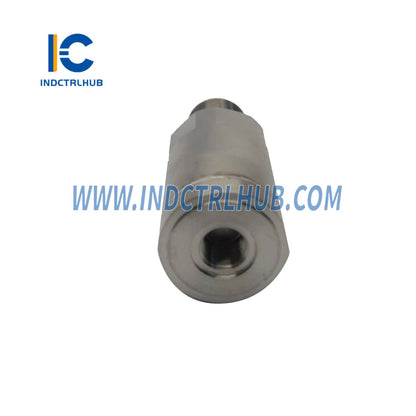

Bently Nevada 330500-01-00 Piezo-velocitný snímač Velomitor

Bently Nevada 330500 Velomitor Piezo-Velocity Senzor

Priemyselný piezoelektrický snímač rýchlosti navrhnutý pre absolútne meranie vibrácií na konštrukciách strojov. Bently Nevada 330500-01-00 poskytuje priamy výstup rýchlosti bez integrácie alebo diferenciácie, čím zabezpečuje presné údaje o vibráciách krytu a ložiskového puzdra pre monitorovanie stavu a ochranu strojov.

🔍 Technické špecifikácie produktu

Číslo dielu: 330500-01-00
Typ snímača: Piezoelektrický snímač rýchlosti
Produktová rada: Velomitor Series
Meranie: Absolútna rýchlosť vibrácií
Citlivosť: 100 mV/in/s (3,94 mV/mm/s) typicky
Frekvenčný rozsah: 10 Hz až 1000 Hz (-3 dB)
Merací rozsah: 0 až 2,0 in/s (0 až 50 mm/s) špičková hodnota
Montáž: Montáž na skrutku (závit 10-32 UNF)
Elektrické pripojenie: Integrovaný kábel s konektorom
Prevádzková teplota: -51°C až +121°C (-60°F až +250°F)
Stupeň krytia: Hermeticky uzavretý, IP68
Hmotnosť: Približne 200 g
Normy: Kompatibilný s ISO 10816, API 670

🎯 Piezoelektrické meranie rýchlosti

Na rozdiel od proximálnych sond, ktoré merajú relatívny pohyb hriadeľa, Velomitor 330500 meria absolútnu vibráciu samotnej konštrukcie stroja. Senzor obsahuje piezoelektrický prvok mechanicky spojený so seizmickou hmotou. Keď senzor zažije vibrácie, zotrvačnosť seizmickej hmoty vytvára napätie na piezoelektrickom kryštáli, čím generuje elektrický náboj úmerný rýchlosti vibrácií.

Tento priamy výstup rýchlosti eliminuje potrebu elektronickej integrácie (z akcelerácie) alebo diferenciácie (z posunu), čím znižuje zložitosť spracovania signálu a zlepšuje presnosť merania v kritickom frekvenčnom pásme 10-1000 Hz, kde sa prejavuje väčšina porúch strojov.

🏭 Strategické oblasti použitia

Monitorovanie ložiskových puzdier: Montujte senzory priamo na ložiskové podstavce na meranie vibrácií krytu. Ideálne pre stroje, kde je prístup k hriadeľu obmedzený alebo kde je primárnym záujmom vibrácia krytu – napríklad elektrické motory, prevodovky a kryty čerpadiel.

Analýza štrukturálnych vibrácií: Inštalujte na základy, podporné konštrukcie a potrubné systémy na detekciu rezonančných stavov, uvoľnenia a problémov so štrukturálnou integritou, ktoré ovplyvňujú celkovú spoľahlivosť strojov.

Dodržiavanie normy ISO 10816: Meranie rýchlosti je plne v súlade s normami ISO 10816 pre hodnotenie vibrácií strojov, ktoré špecifikujú akceptačné kritériá v jednotkách rýchlosti (mm/s RMS) pre rôzne triedy strojov.

Komplementárne monitorovanie: Používajte spolu s proximálnymi sondami pre komplexný dohľad nad strojmi – proximálne sondy merajú relatívny pohyb hriadeľa, zatiaľ čo Velomitory zachytávajú absolútnu vibráciu krytu, čím poskytujú úplnú diagnostickú viditeľnosť.

⚙️ Výkonnostné charakteristiky

✓ Samo-generujúci: Piezoelektrický dizajn nevyžaduje externý zdroj napájania
✓ Široký teplotný rozsah: Spoľahlivá prevádzka od arktických až po vysokoteplotné prostredia
✓ Hermetické uzavretie: Stupeň krytia IP68 chráni pred vlhkosťou, olejom a nečistotami
✓ Imunita voči zemným slučkám: Izolovaný dizajn minimalizuje elektrické rušenie
✓ Robustná konštrukcia: Nerezové puzdro odoláva priemyselným podmienkam

💼 Integrácia do systému

Senzor 330500 sa pripája k monitorovacím systémom Bently Nevada vrátane rackových monitorov 3500, monitorov všeobecného účelu 1900/65A alebo k analyzátorom vibrácií a zberateľom dát tretích strán. Štandardizovaný výstup 100 mV/in/s senzora sa bez problémov integruje s väčšinou priemyselných monitorovacích platforiem.

Viacero senzorov môže byť nasadených pozdĺž stroja na vytvorenie profilov vibrácií – typické inštalácie zahŕňajú senzory na každom ložiskovom puzdre, ráme motora, kryte prevodovky a poháňanom zariadení. Toto viacbodové monitorovanie umožňuje presnú lokalizáciu porúch a analýzu trendov.

🔧 Najlepšie postupy inštalácie

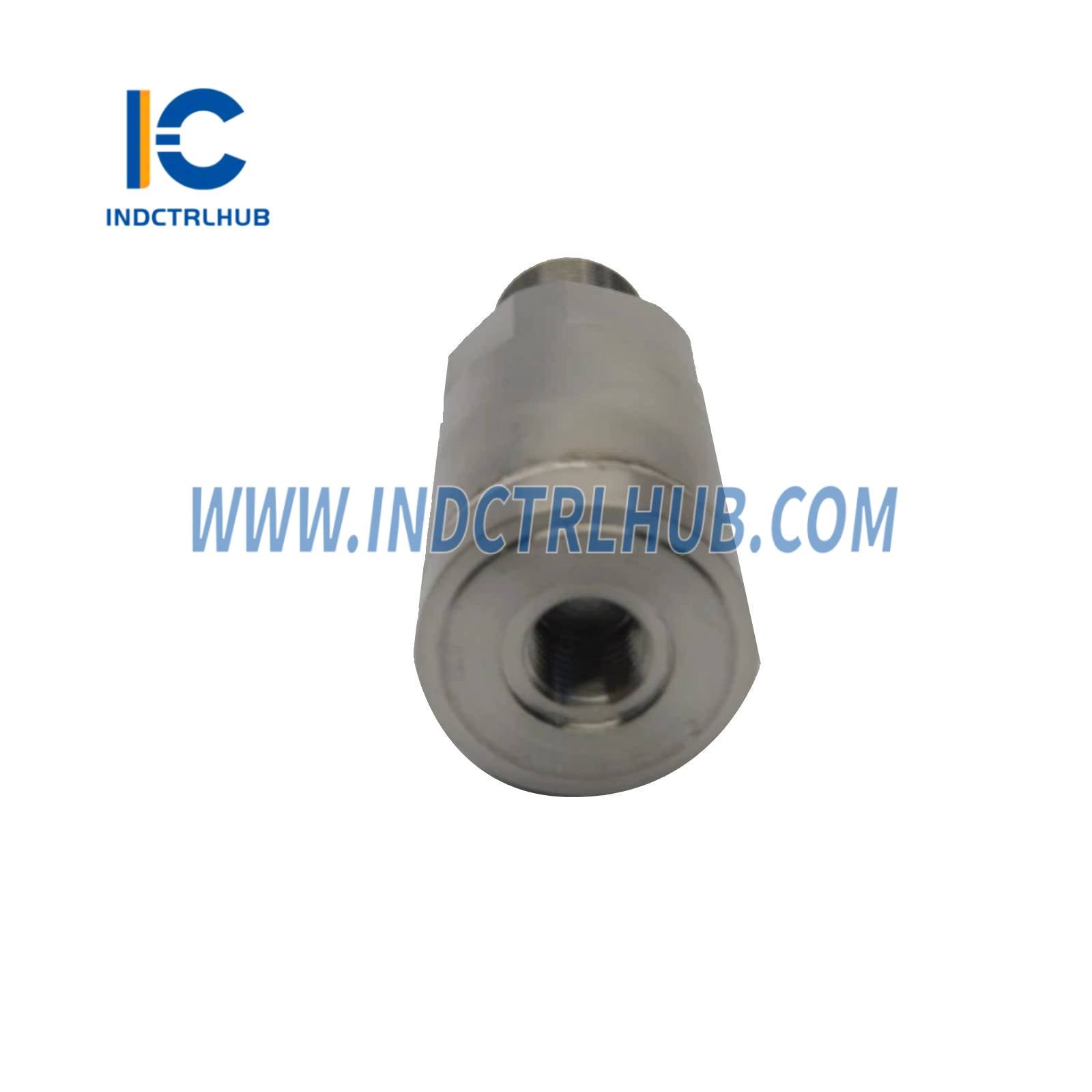

Správna montáž je kľúčová pre presné merania. Senzor by mal byť pripevnený na skrutku priamo na obrábaný rovný povrch ložiskového puzdra alebo krytu stroja pomocou závitovej skrutky 10-32. Vyhnite sa magnetickej montáži pre trvalé inštalácie – montáž na skrutku poskytuje lepšiu frekvenčnú odozvu a opakovateľnosť merania.

Vyberte miesta montáže, ktoré zabezpečujú dobré mechanické spojenie so zdrojom vibrácií a zároveň sa vyhýbajte uzlovým bodom, kde je amplitúda vibrácií umelo nízka. Konzultujte normy pre vibrácie strojov (ISO 20816, API 670) pre odporúčané miesta merania a akceptačné kritériá.

📦 Kompletný balík

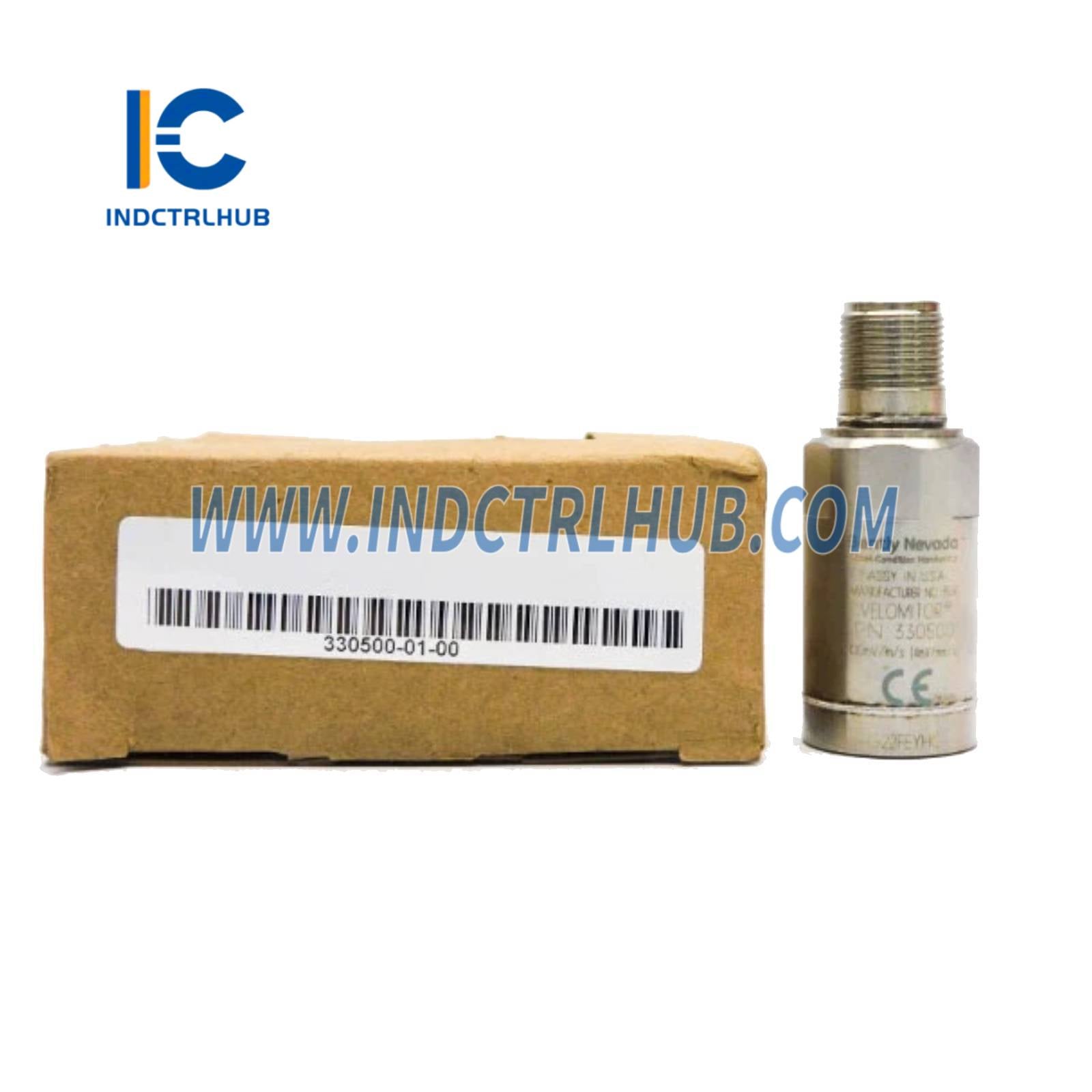

Jeden snímač Bently Nevada 330500-01-00 Velomitor s integrovaným káblom, montážnou skrutkou, inštalačným príslušenstvom, kalibračným certifikátom s trasovateľnosťou a technickým listom. Kompatibilný so všetkými monitorovacími systémami Bently Nevada a analyzátormi vibrácií tretích strán.

Stav produktu: Nový, továrensky uzavretý kus s plnou zárukou výrobcu a globálnou technickou podporou.
