Bently Nevada 21504-012-052-05-02 | 3300 XL 8mm proximita snímač

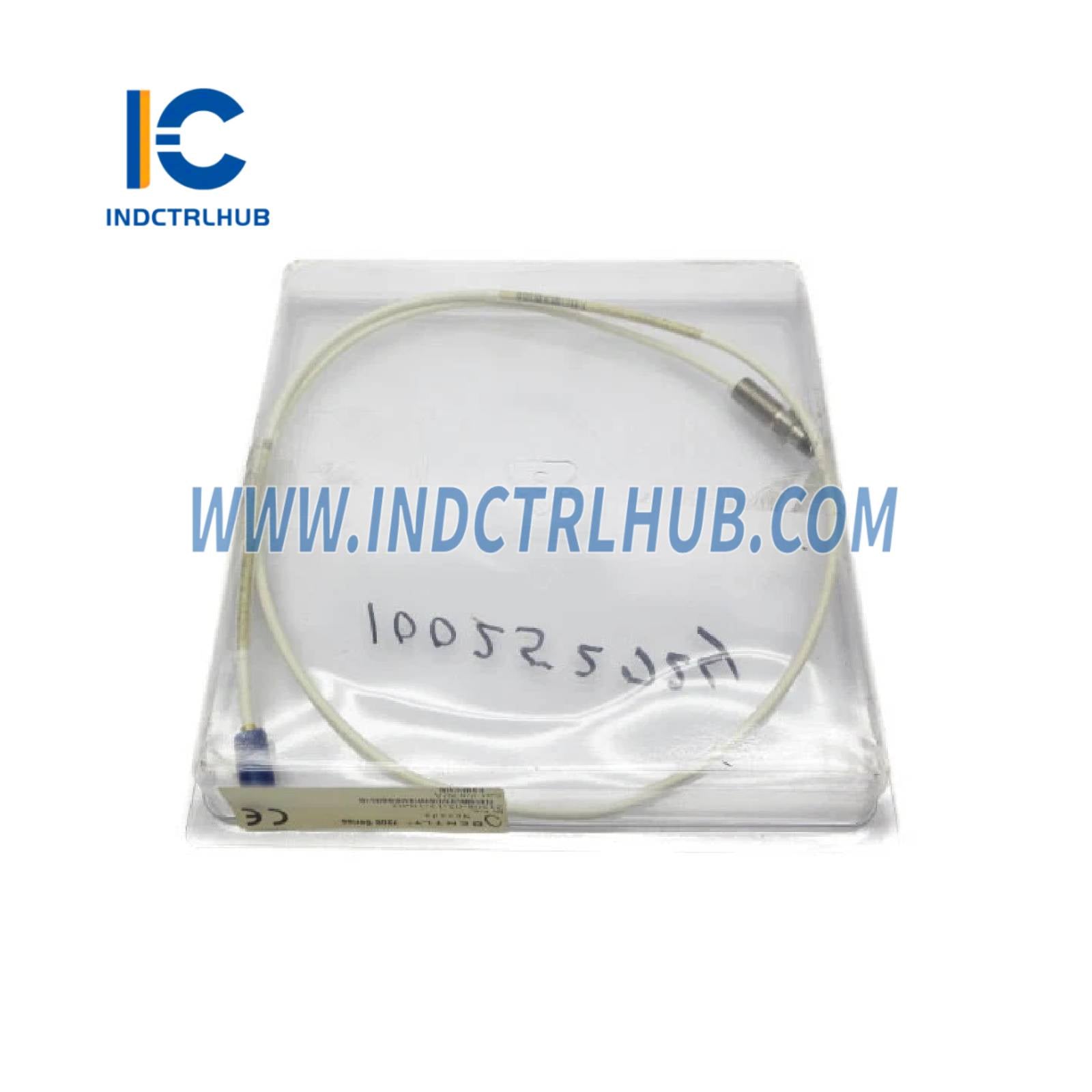

Bently Nevada 21504-012-052-05-02 Proximity Probe

Navrhnutý pre presné monitorovanie strojov, Bently Nevada 21504-012-052-05-02 je 8mm indukčný proximity snímač z popredného systému snímačov 3300 XL. Tento snímač poskytuje bezkontaktné meranie polohy hriadeľa, vibrácií a rýchlosti na rotačnom zariadení, kde je spoľahlivosť nevyhnutná.

Základné špecifikácie

Model: 21504-012-052-05-02 | Priemer snímača: 8mm (5/16") | Závit: M12 x 1.0 metrický | Kábel: 5 metrov integrovaný pancierovaný | Lineárny rozsah: 1,0mm (40 mils) | Frekvenčná odozva: 0-10 kHz | Prevádzková teplota: -30°C až +100°C | Materiál: Nerezová oceľ 316

Výkon v reálnom svete

Monitorovanie ložísk turbín: Inštalovaný na tisíckach plynových a parných turbín po celom svete, tento snímač nepretržite sleduje radiálnu polohu hriadeľa, aby detegoval opotrebenie ložísk, nesúosovosť a tepelný rast pred katastrofálnym zlyhaním.

Monitorovanie kompresorov: V odstredivých a axiálnych kompresoroch snímač monitoruje polohu ťahu a radiálne vibrácie, poskytujúc včasné varovanie pred stavmi nárazu, trením tesnení a aerodynamickou nestabilitou.

Programy spoľahlivosti čerpadiel: Kritické procesné čerpadlá v rafinériách, chemických závodoch a elektrárňach sa spoliehajú na tento snímač pre monitorovanie posunu hriadeľa v reálnom čase, čo umožňuje údržbu založenú na stave a znižuje neplánované odstávky až o 40 %.

Zariadenia poháňané motormi: Veľké elektrické motory poháňajúce ventilátory, mlyny a dopravníky profitujú z nepretržitého monitorovania vibrácií, ktoré identifikuje praskliny rotorových tyčí, podložky s mäkkou nohou a nesúosovosť spojok.

Prečo je tento snímač dôležitý

Zlyhania strojov stoja priemysel miliardy ročne v dôsledku straty výroby, núdzových opráv a bezpečnostných incidentov. Model 21504-012-052-05-02 funguje ako váš systém skorého varovania – deteguje mikroskopické zmeny v správaní hriadeľa, ktoré predchádzajú veľkým poruchám o dni či týždne. Toto včasné upozornenie premieňa údržbu z reaktívneho hasenia požiarov na plánované, nákladovo efektívne zásahy.

Architektúra systému

Tento snímač sa páruje s modulmi Bently Nevada 3300 XL proximitor (predávajú sa samostatne) a tvorí kompletný merací kanál. Proximitor prevádza analógový signál snímača na priemyselné štandardné výstupy 4-20mA alebo -10 až +10 VDC kompatibilné s DCS, PLC a systémami monitorovania vibrácií. Viac snímačov môže byť inštalovaných v 90° intervaloch okolo hriadeľa na zachytenie X-Y orbitálneho pohybu pre pokročilú diagnostiku.

Inštalačné pokyny

Metrický závit M12 x 1.0 zabezpečuje pevné uchytenie v štandardných držiakoch snímačov. 5-metrový pancierovaný kábel ponúka flexibilitu pre vedenie cez káblové chrániče a zároveň chráni pred mechanickým poškodením a EMI. Kalibrácia v továrni sa vykonáva na feromagnetických cieľoch (ekvivalent ocele 4140) a obsahuje kalibračnú krivku pre presné merania. Inštalácia by mala nasledovať smernice API 670 pre optimálny výkon.

Kontrola kvality

Každý snímač prechádza prísnym továrenským testovaním vrátane overenia frekvenčnej odozvy, teplotných cyklov a overenia odolnosti voči vibráciám. Dodávaný s kompletnou dokumentáciou o sledovateľnosti a podporovaný globálnou sieťou podpory Bently Nevada.

Stav: úplne nový, továrensky uzavretý s výrobcom zárukou a kalibračným certifikátom.
