Product Description
Všeobecné informácie
|
Pole |
Podrobnosti |
|---|---|
|
Výrobca |
Bently Nevada (podnik Baker Hughes) |
|
Model/Číslo dielu |

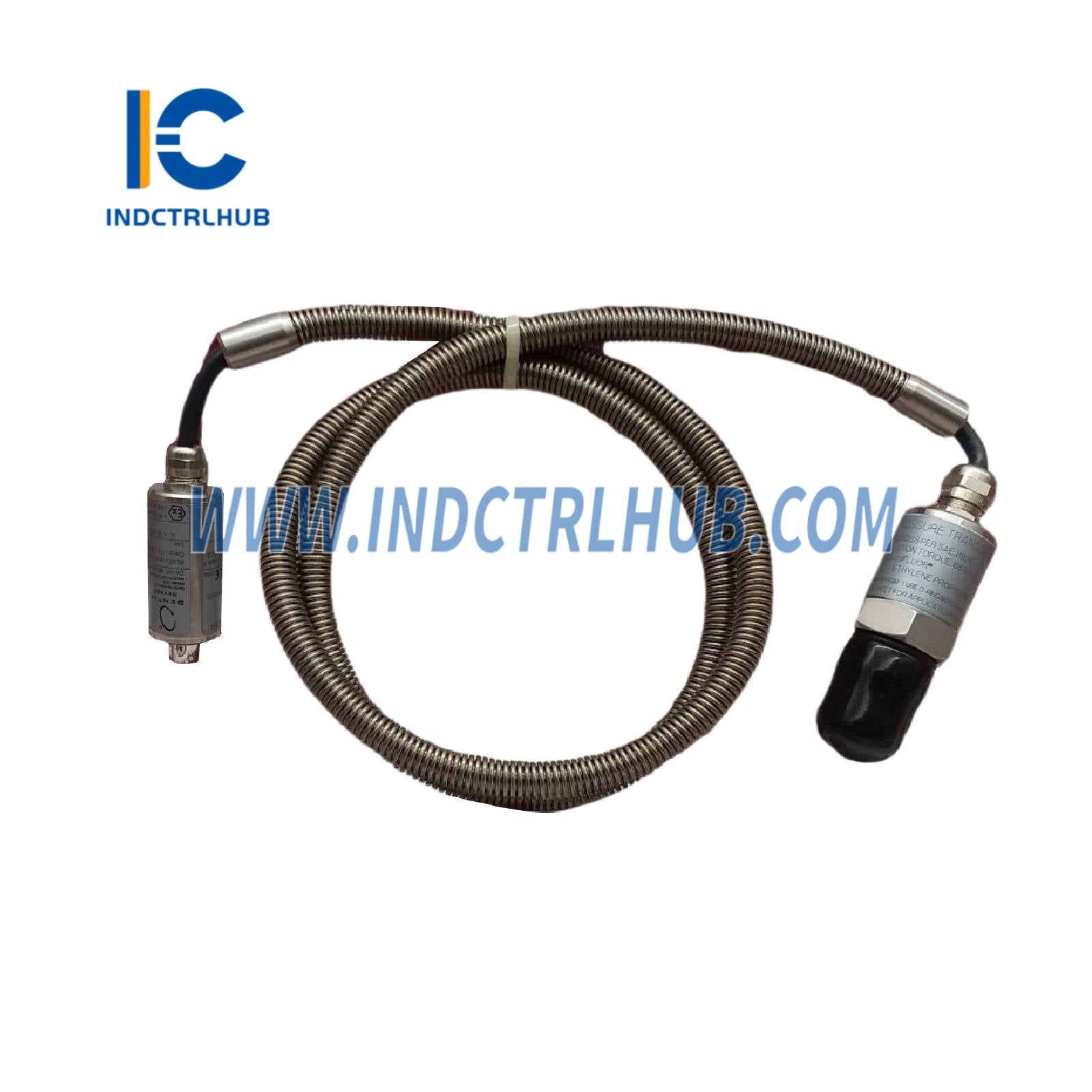

165855-14-01 |
|
Typ modelu |
Snímač tlaku valca |
|
Použitie |
Meria cyklický absolútny tlak v valcoch piestových kompresorov |
|
Montážny závit |
7/8-14 UNF (norma SAE J1926) |
Technické špecifikácie
Meranie
|
Parameter |
Špecifikácia |
|---|---|
|
Rozsah tlaku |
0 až 172 bar (0 až 2500 psia) |
|
Skúšobný tlak |
1,5× plný rozsah |
|
Praskací tlak |
3× plný rozsah |
|
Výstupné napätie |
10 ± 0,3 V DC |
|
Výstup nuly |
0,5 ± 0,1 V DC |
|
Napájanie |
18 až 30 VDC |
|
Maximálny odber prúdu |
< 15 mA |
|
Frekvenčná odozva |
0 Hz až 5500 Hz ±1 dB |
|
Linearita / hysterezis / opakovateľnosť |
≤ ±0,3 % plného rozsahu |
Tepelné charakteristiky
|
Parameter |
Špecifikácia |
|---|---|
|
Kompensovaný teplotný rozsah |
-40 °C až +85 °C |
|
Tepelný posun nuly (2500 psia) |
-0,5 % až +1,5 % FS |
|
Prevádzková teplota (elektronika) |
-40 °C až +85 °C |
|
Prevádzková teplota (snímačová hlava) |
-40 °C až +150 °C |
Fyzikálne a environmentálne
|
Parameter |
Špecifikácia |
|---|---|
|
Celková hmotnosť |
250 g |
|
Hmotnosť snímačovej hlavy |
150 g |
|
Stupeň krytia |
IP67 / NEMA 4X |
|
Vlhkosť |
95 % kondenzujúce |
|
Výškový limit |
2000 m |
|
Montážny moment |
68 N·m (50 lbf·ft) |
Materiály
|
Komponent |
Materiál/Špecifikácia |
|---|---|
|
Telo senzora |
Nerezová oceľ 316L s navlhčenými časťami C-276, pozlátené |
|
Možnosť O-krúžku (čierny) |
Hifluor (pre H₂S, olej, zemný plyn, atď.) |
|
Možnosť O-krúžku (fialový) |
Etylén-propylén (pre NH₄OH, NH₃, atď.) |
Súlad a certifikácie
|
Typ certifikácie |
Podrobnosti |
|---|---|
|
FCC |
Vyhovuje časti 15 |
|
EMC |
EN 61326-1, Smernica EMC 2014/30/EÚ |
|
RoHS |
Smernica 2011/65/EÚ |
|
ATEX / IECEx Zóna 0 |
Ex ia IIC T4 Ga, -40°C až +85°C |
|
ATEX / IECEx Zóna 2 |
Ex nA IIC T4 Gc, -40°C až +85°C |
