Product Description
Všeobecné informácie
|
Pole |
Detaily |
|---|---|
|
Výrobca |
BACHMANN |
|
Model/Číslo dielu |

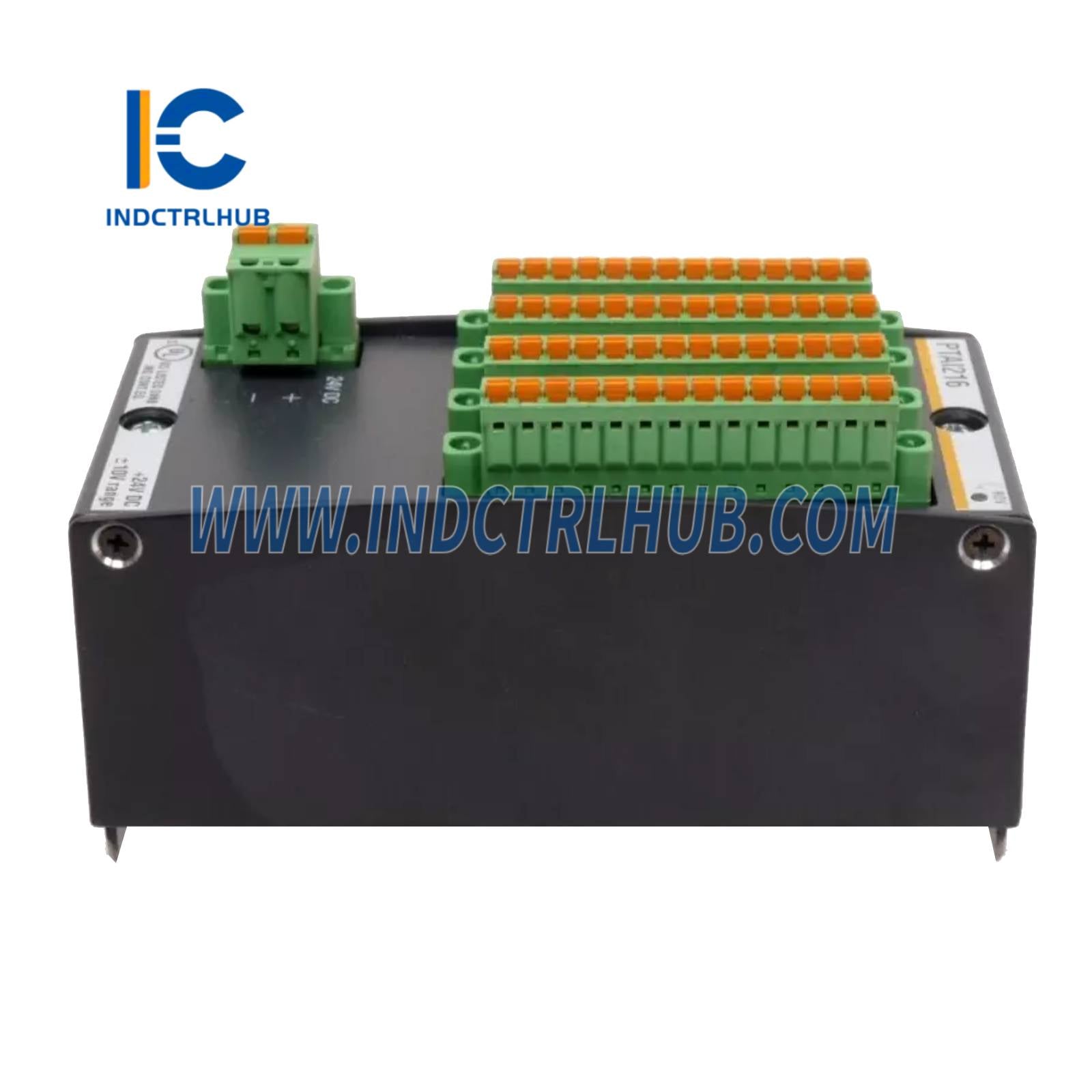

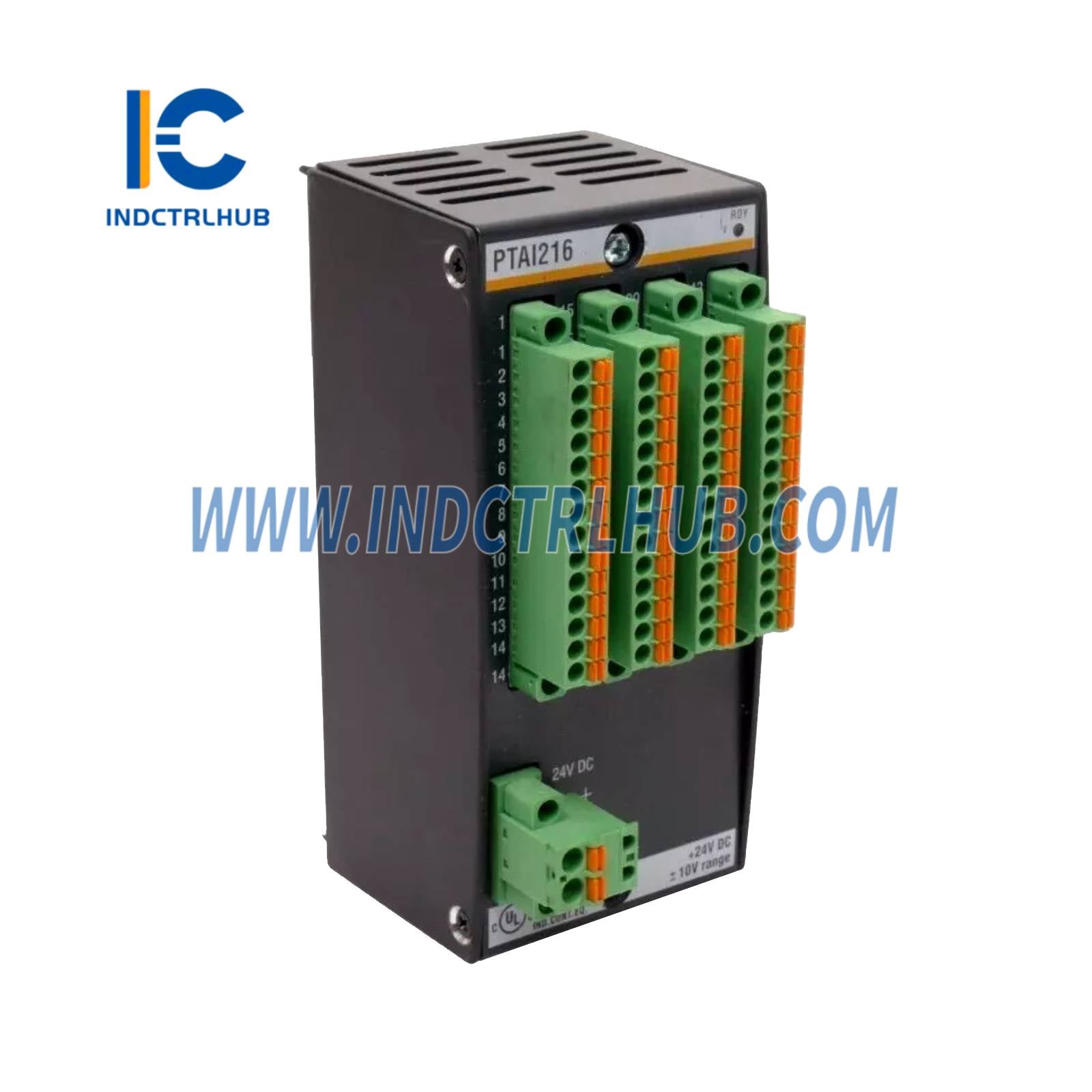

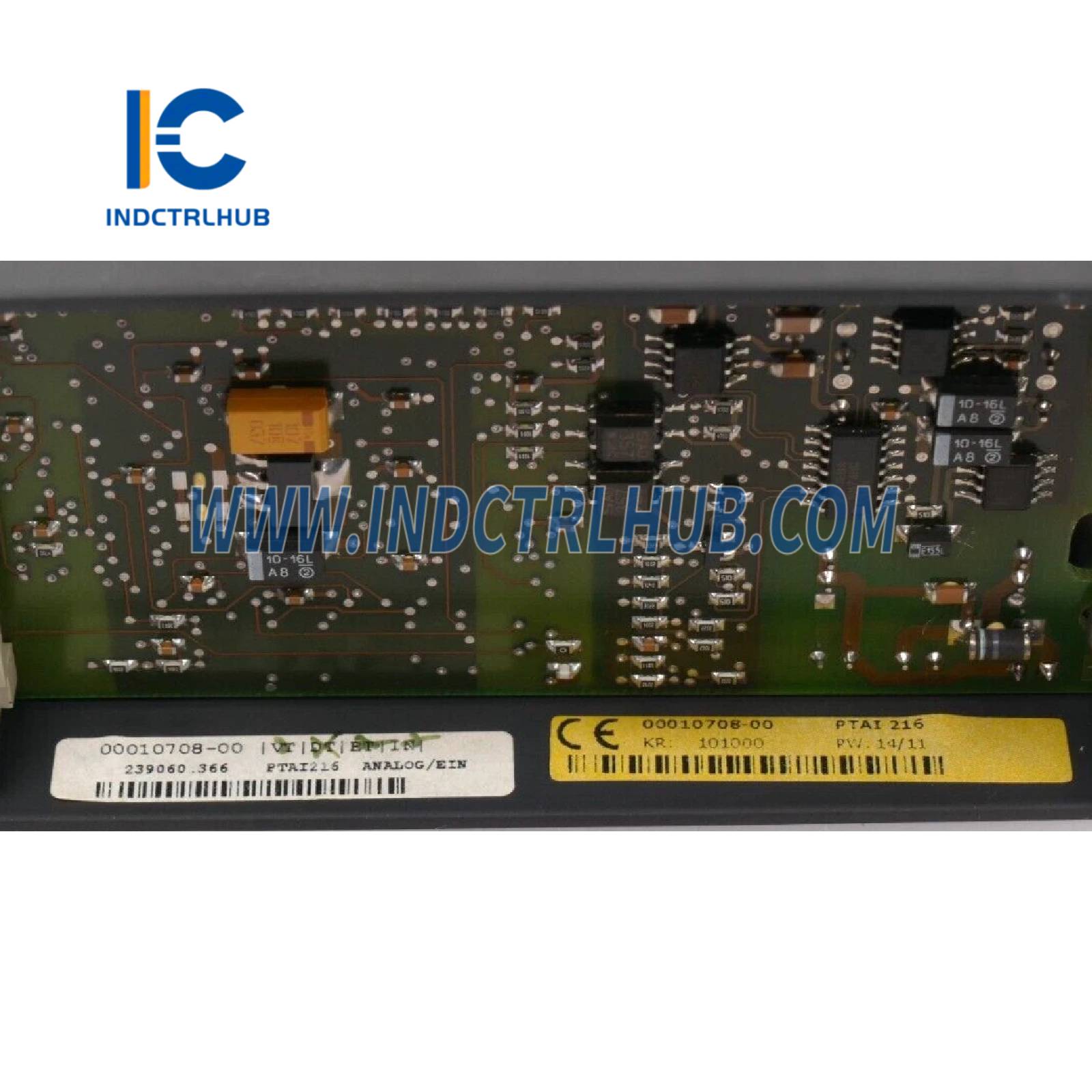

PTAI216 (00010708-00) |
|
Typ dielu |
Modul na záznam teploty |
|
Popis |
Modul so 4 analógovými vstupmi (±10 V, ±1 V, 0–20 mA) a 12 vstupmi Pt100/Pt1000 na meranie teploty. Poskytuje galvanickú izoláciu, vysoké rozlíšenie, detekciu prerušenia vodiča a podporuje jednosmerné aj diferenciálne vstupy. |
Technické špecifikácie
Analógové napäťové vstupy
|
Parameter |
Špecifikácia |
|---|---|
|
Množstvo |
Max. 4 |
|
Typ vstupu |
Jednosmerné alebo diferenciálne |
|
Rozsahy vstupného napätia |
±1 V alebo ±10 V |
|
Vstupná impedancia |
> 33 kΩ |
|
Vstupný filter |
170 Hz (nízkopriepustný filter 1. rádu) |
|
Rozlíšenie |
14-bitový |
|
Spoločné režimové napätie |
Max. ±1 V |
|
Potlačenie spoločného režimu |
> 60 dB |
|
Vzorkovací čas |
2,5 ms |
|
Presnosť pri 25 °C |
±1 V: ±0,5 %, ±10 V: ±0,1 % |
|
Presnosť v teplotnom rozsahu |
Pozri podrobné hodnoty nižšie |
Analógové prúdové vstupy
|
Parameter |
Špecifikácia |
|---|---|
|
Množstvo |
Max. 4 |
|
Vstupný rozsah |
0 mA až 20 mA |
|
Vstupná impedancia |
243 Ω |
|
Maximálny vstupný prúd |
35 mA (hranica zničenia) |
|
Rozlíšenie |
14-bitový |
|
Vzorkovací čas |
2,5 ms |
|
Presnosť pri 25 °C |
±0,2 % (DC) |
Vstupy Pt100/Pt1000
|
Parameter |
Špecifikácia |
|---|---|
|
Množstvo |
12 |
|
Typ pripojenia |
2-vodičové |
|
Rozsah teplôt |
-100 °C až +300 °C |
|
Excitačný prúd |
Pt100: 3 mA, Pt1000: 0,3 mA |
|
Rozlíšenie |
12-bitový |
|
Hodnota LSB |
0,1 K |
|
Priemerovanie |
16 hodnôt za 480 ms |
Požiadavky na napájanie
|
Parameter |
Špecifikácia |
|---|---|
|
Externé napájacie napätie |
18 V DC až 34 V DC |
|
Spotreba prúdu |
Typ. 70 mA pri 24 V DC |
|
Galvanická izolácia |
500 V od systému |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Prevádzková teplota |
-30 °C až +60 °C |
|
Teplota skladovania |
-40 °C až +85 °C |
|
Relatívna vlhkosť (prevádzka) |
5 % až 95 % bez kondenzácie / s kondenzáciou |
|
Relatívna vlhkosť (skladovanie) |
5 % až 95 % s kondenzáciou |
|
Stupeň znečistenia |
Stupeň 2 (IEC 60664-1) |
Certifikáty & schválenia
|
Typ |
Certifikácie |
|---|---|
|
Všeobecné |
CE, UKCA, cULus |
|
Námorný |
ABS, BV, DNV, KR, LR, NK, RINA |
Informácie o objednávke
|
Označenie typu dielu |
Číslo dielu |
Popis |
|---|---|---|
|
PTAI216 |
00010708-00 |
Modul na záznam teploty; 12x Pt100/1000; 4x vstup ±10 V, ±1 V, 20 mA; 14 bitov; 0,25 %; izolovaný |
|
PTAI216 CC |
00017456-00 |
Ako PTAI216, verzia ColdClimate |
Príslušenstvo
|
Označenie typu dielu |
Číslo dielu |
Popis |
|---|---|---|
|
KS-PTAI216 B+C |
00012599-50 |
Sada terminálov svorkovnica (vyradené) |
|
KZ-PTAI216 B+C |
00026126-00 |
Sada terminálov Phoenix svorkovnica (odporúčaná náhrada) |
|
SS-PTAI216 B+C |
00012010-50 |
Sada terminálov Phoenix skrutka, bočný montáž |
|
SV-PTAI216 B+C |
00010870-50 |
Sada terminálov Phoenix skrutka, predný montáž |
