Product Description
Všeobecné informácie
|
Výrobca |
BACHMANN |
|---|---|
|
Model/Číslo dielu |

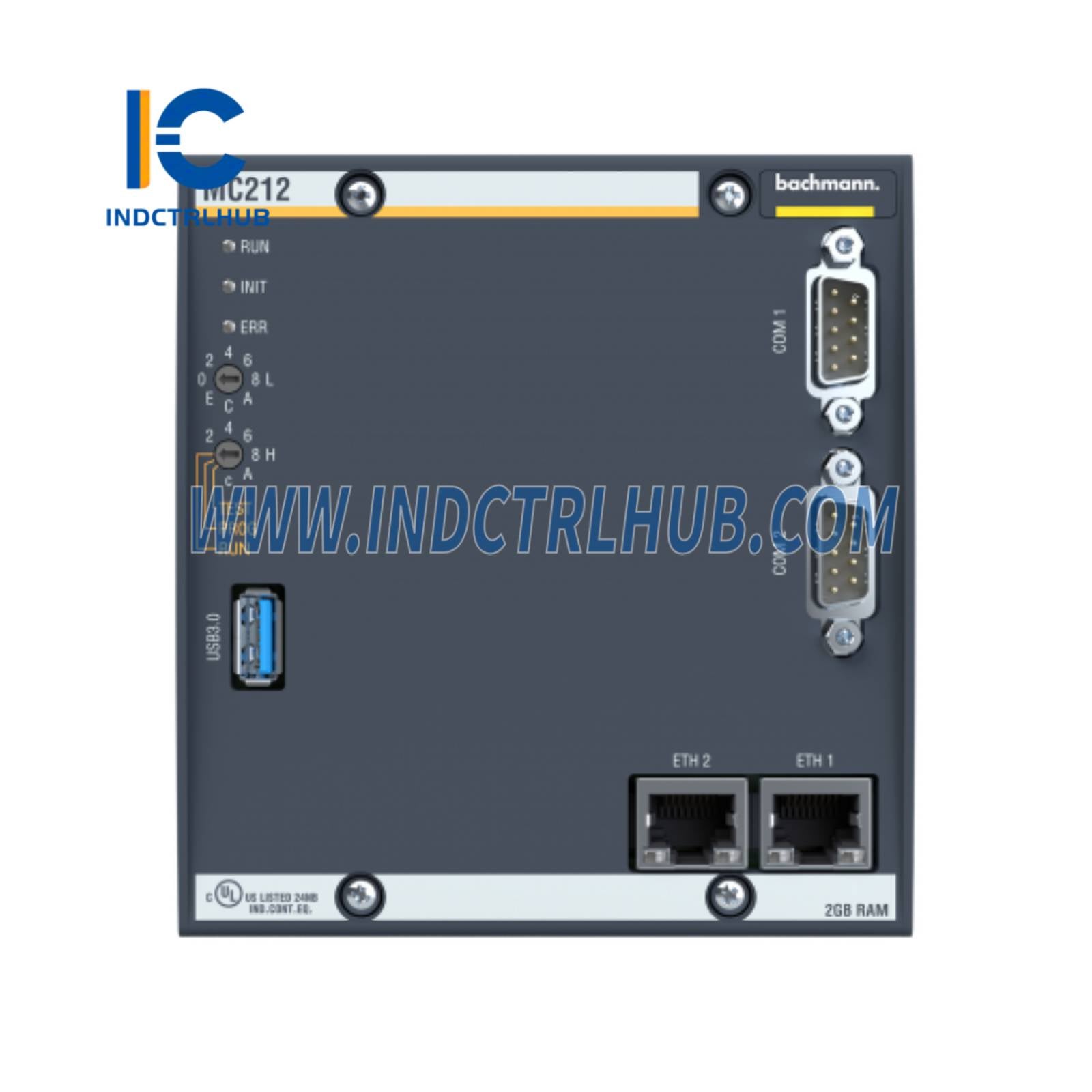

MC212 |
|
Séria |
MC200 |
|
Popis |
Kompaktný, vysoko výkonný priemyselný ovládač s dvojjadrovým procesorom, súčasť modulárnej automatizačnej platformy Bachmann. |
Špecifikácie procesora a pamäte
|
Typ procesora |
Intel Atom (architektúra x86) |
|---|---|
|
CPU |
Priemyselné nízke napätie |
|
Frekvencia hodín |
1300 MHz |
|
Jadrá procesora |
2 |
|
Multitasking |
Áno |
|
Realtime SMP / Rezervácia jadra |
Áno / Áno |
|
Pracovná pamäť |
2 GB DDR4 |
|
RAMDisk |
Áno |
|
Retentívna pamäť |
512 kB NVRAM |
|
Hromadné úložisko (integrované) |
2 GB pSLC Flash (16 MB používaných systémom pri dodaní) |
|
Hromadné úložisko (vymeniteľné) |
CFast Typ I (štandardne nie je súčasťou balenia) |
|
Maximálna testovaná kapacita úložiska |
256 GB (teoreticky až 1,7 TB) |
Rozhrania & konektivita
|
Rozhranie Backplane |
Bachmann M200 |
|---|---|
|
Procesný obrazový kontrolér |
Integrovaný |
|
Ethernet |
2x 10/100/1000 Base-T (RJ45) s AutoNegotiation, AutoCrossing, IEEE 1588 |
|
Sériové rozhranie |
1x RS232/RS422/RS485 (D-SUB-9 samec) |
|
USB |
1x USB 3.0 (Type-A samica) |
|
Stavové LED diódy |
3x stav CPU (RUN / INIT / ERR), 2x na port Ethernet (stav/rýchlosť) |
|
Otočné prepínače |
2x 16-polohové hex prepínače |
Programovanie & monitorovanie
|
Podpora programovania |
IEC 61131-3, C/C++, MATLAB®/Simulink® (vyžaduje sa licencia) |
|---|---|
|
Všeobecný cieľ zostavenia |
Áno |
|
Funkčné moduly |
Podporované (napr. Motion Control, Camming, CNC) |
|
Monitorovacie funkcie |
Teplota/náročnosť CPU, sieťové zaťaženie, správanie počas prevádzky (cyklus/watchdog), ochrana pamäte, stav napájania |
Podsystémy & funkcie
|
Reálny čas |
Áno (RTC s batériovou zálohou) |
|---|---|
|
Synchronizácia času |
IEEE 1588, SNTP |
|
Trusted Platform Module |
TPM 2.0 |
Napájanie & prostredie
|
Napájanie |
+5 V DC cez M200 backplane |
|---|---|
|
Menovitá spotreba energie |
11,1 W (+5 V / 2220 mA) |
|
Ochrana proti opačnej polarite |
Áno (s NT255) |
|
Imunita voči prerušeniu napätia |
PS2 (IEC 61131-2, s NT255) |
Environmentálne podmienky
|
Prevádzková teplota |
-30 °C až +60 °C (bez ventilátora) |
|---|---|
|
Teplota skladovania |
-40 °C až +85 °C |
|
Relatívna vlhkosť (prevádzka) |
5 % až 95 % (bez kondenzácie alebo s kondenzáciou) |
|
Inštalačná výška |
2000 m štandard (znížené až na 4500 m) |
|
Stupeň znečistenia |
2 (IEC 60664-1) |
Súlad a schválenia
|
Bezpečnostné schválenia |
CE, UKCA, cULus |
|---|---|
|
Námorné schválenia |
ABS, BV, DNV, KR, LR, NK, RINA |
Mechanické a montážne
|
Šírka modulu × výška × hĺbka |
110 mm × 119 mm × 61 mm |
|---|---|
|
Počet slotov / jednotiek |
2 |
|
Hmotnosť |
Približne 500 g |
Kompatibilita systému
|
Kompatibilita spätného panela |
BS2xx, BS2xx/S, BS2xx/E |
|---|---|
|
Vyžaduje sa napájanie |
NT255 |
|
Operačný systém |
McOS (VxWorks 7), predinštalovaný |
|
Vývojové nástroje |
ToolChain V4.30+ (pre SMP), M-Base V4.39+ |
