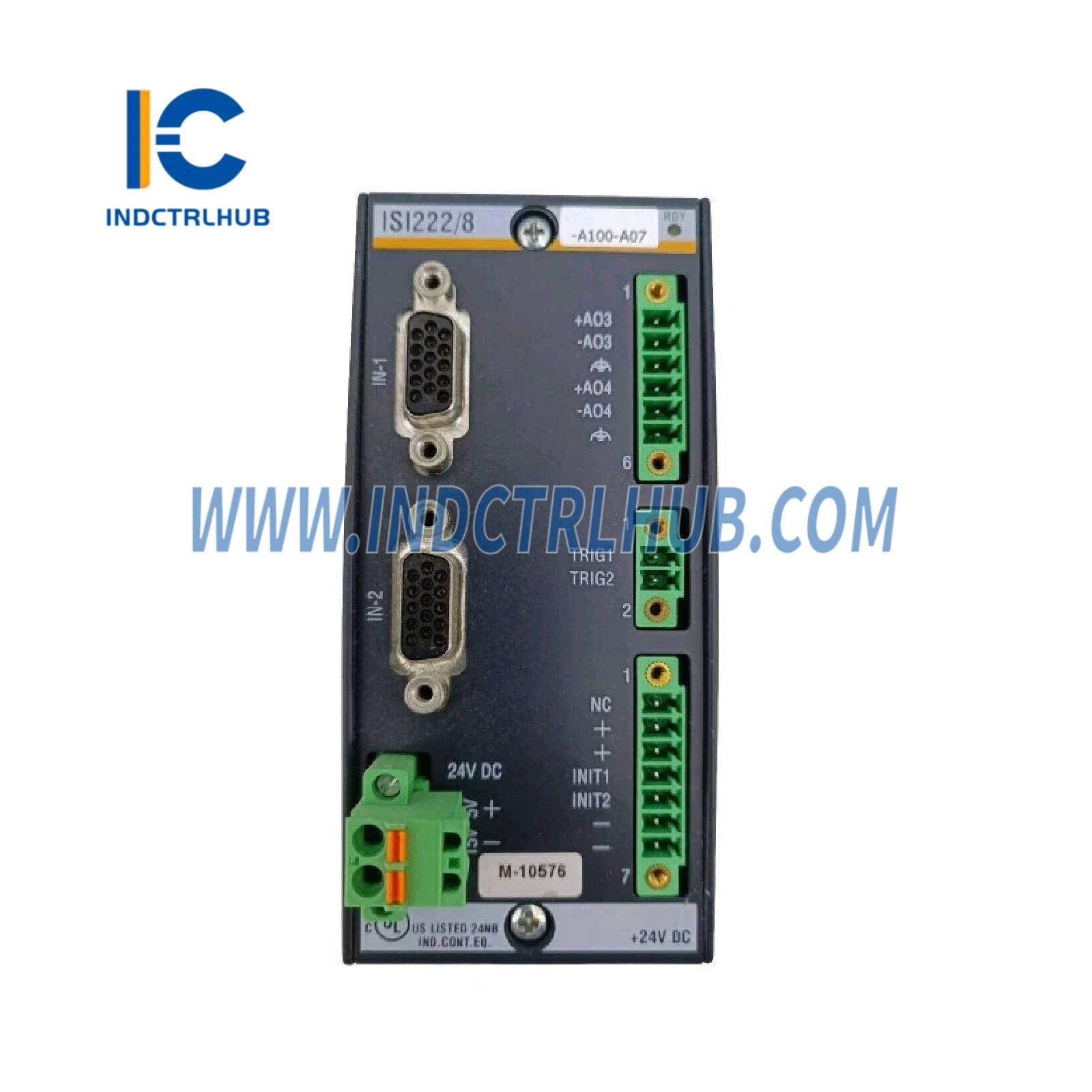

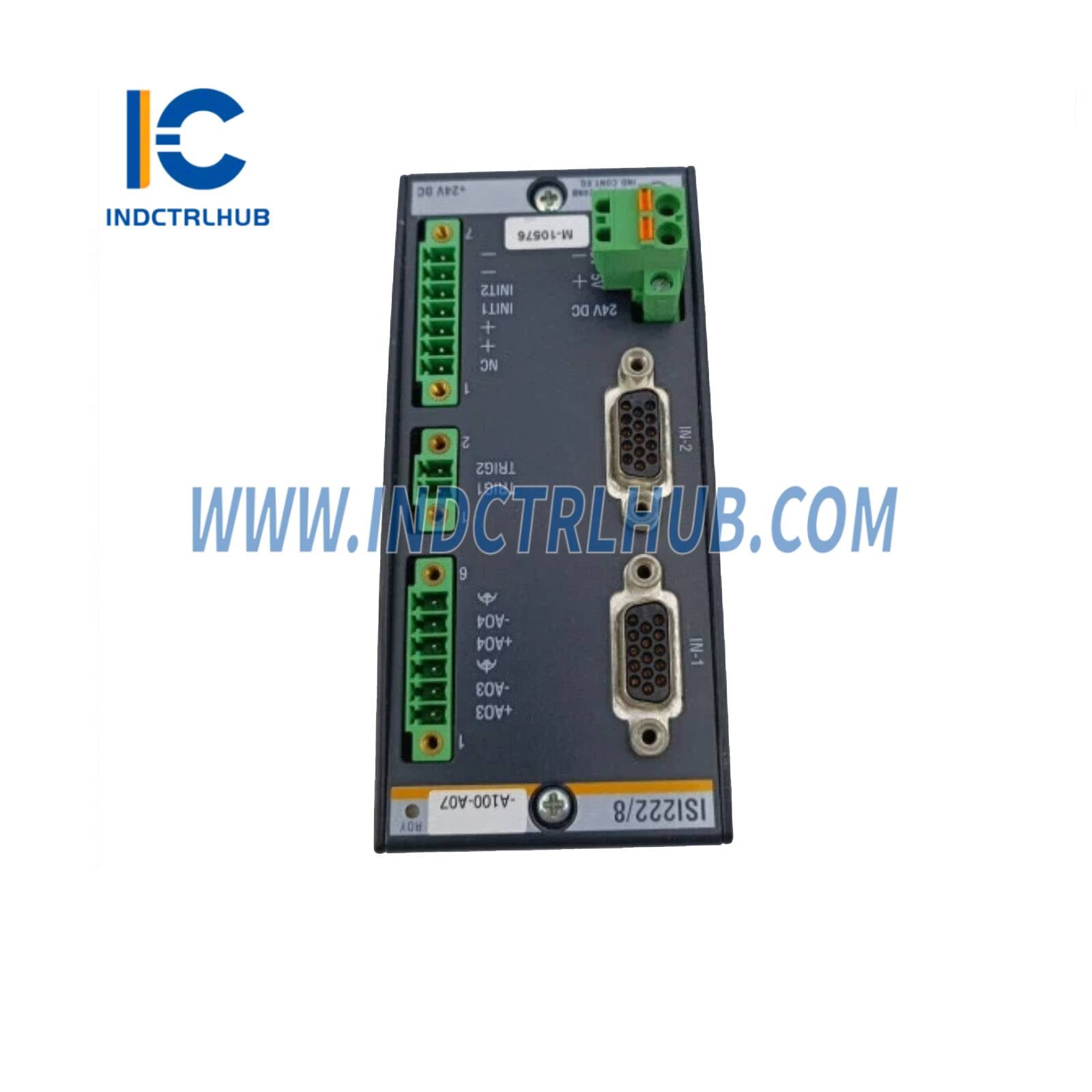

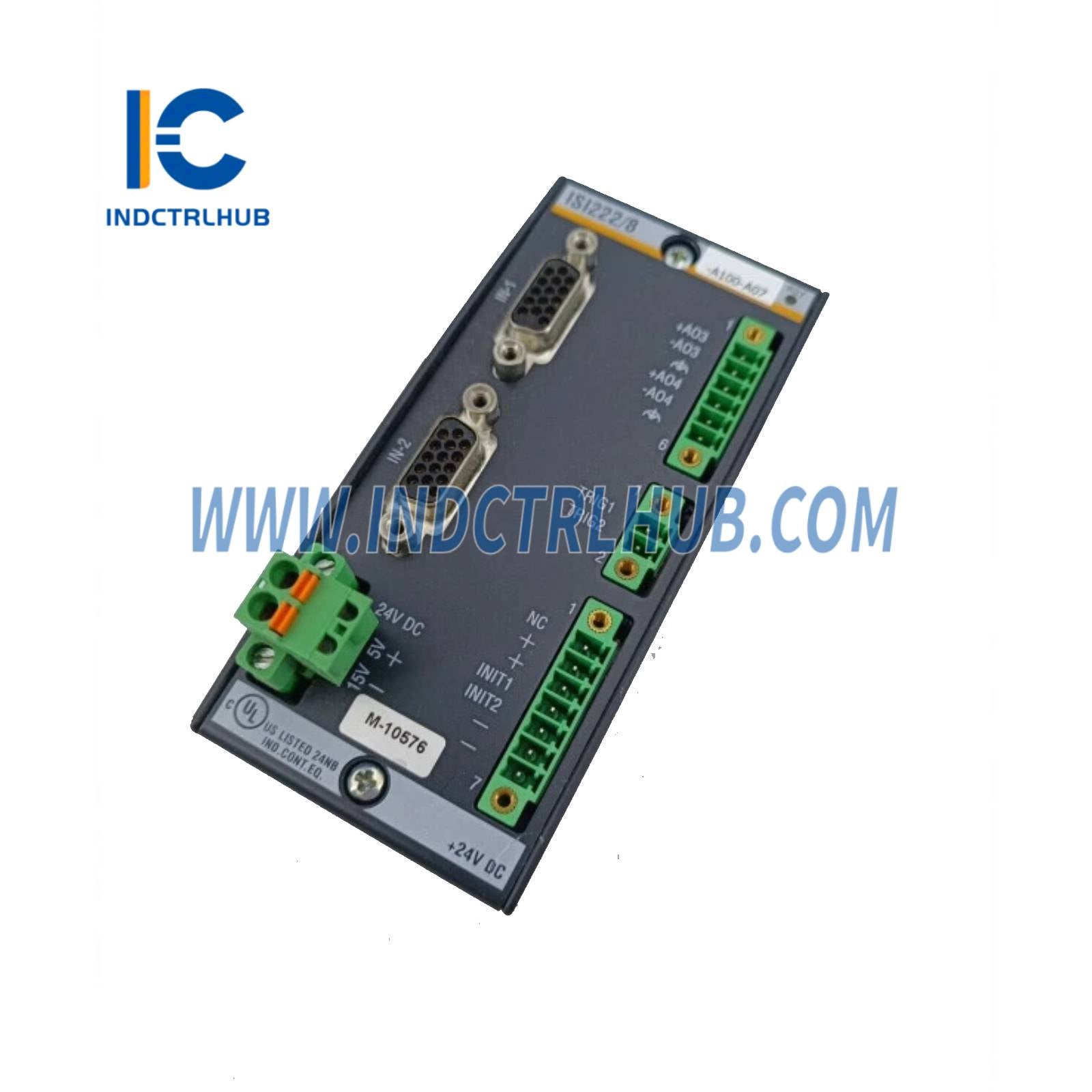

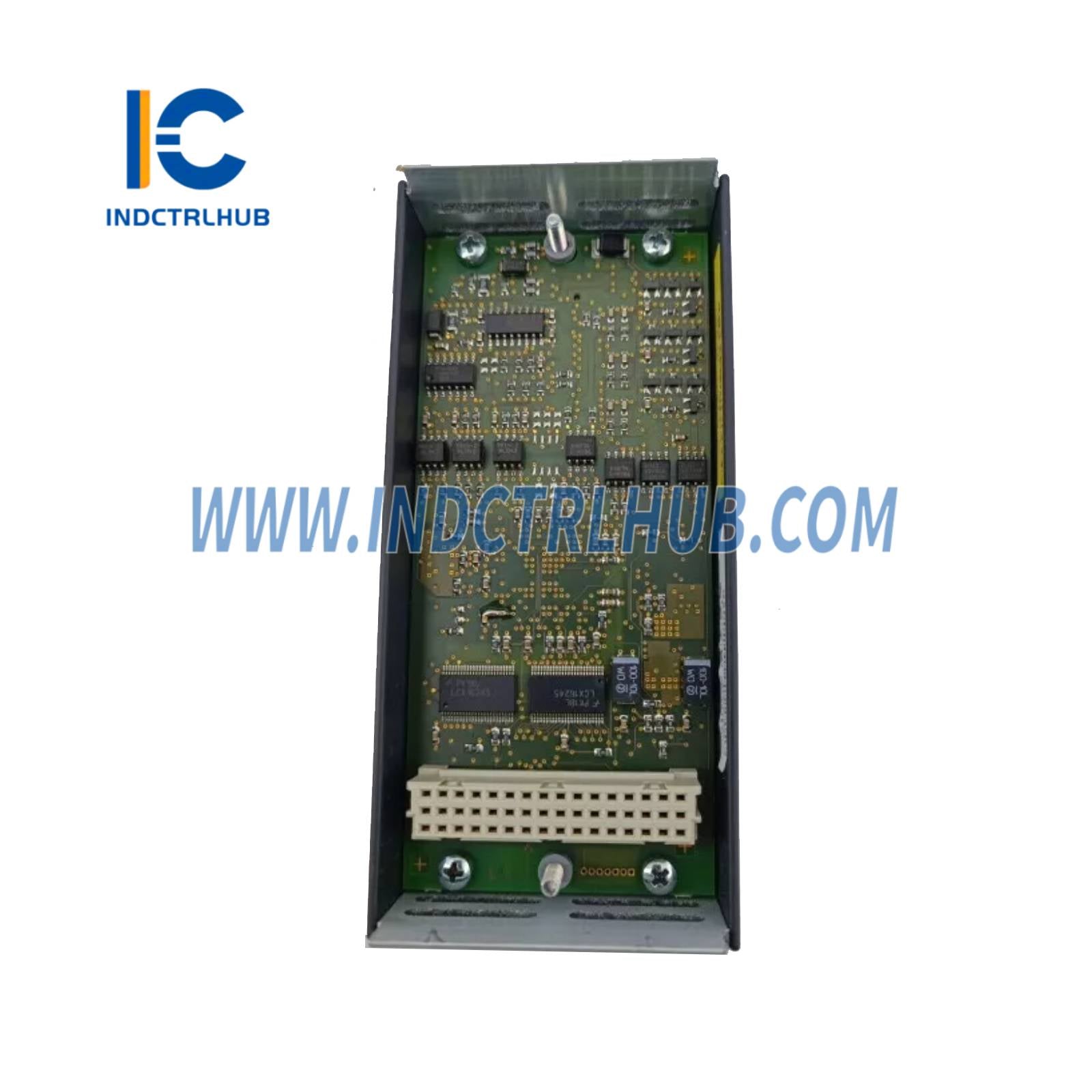

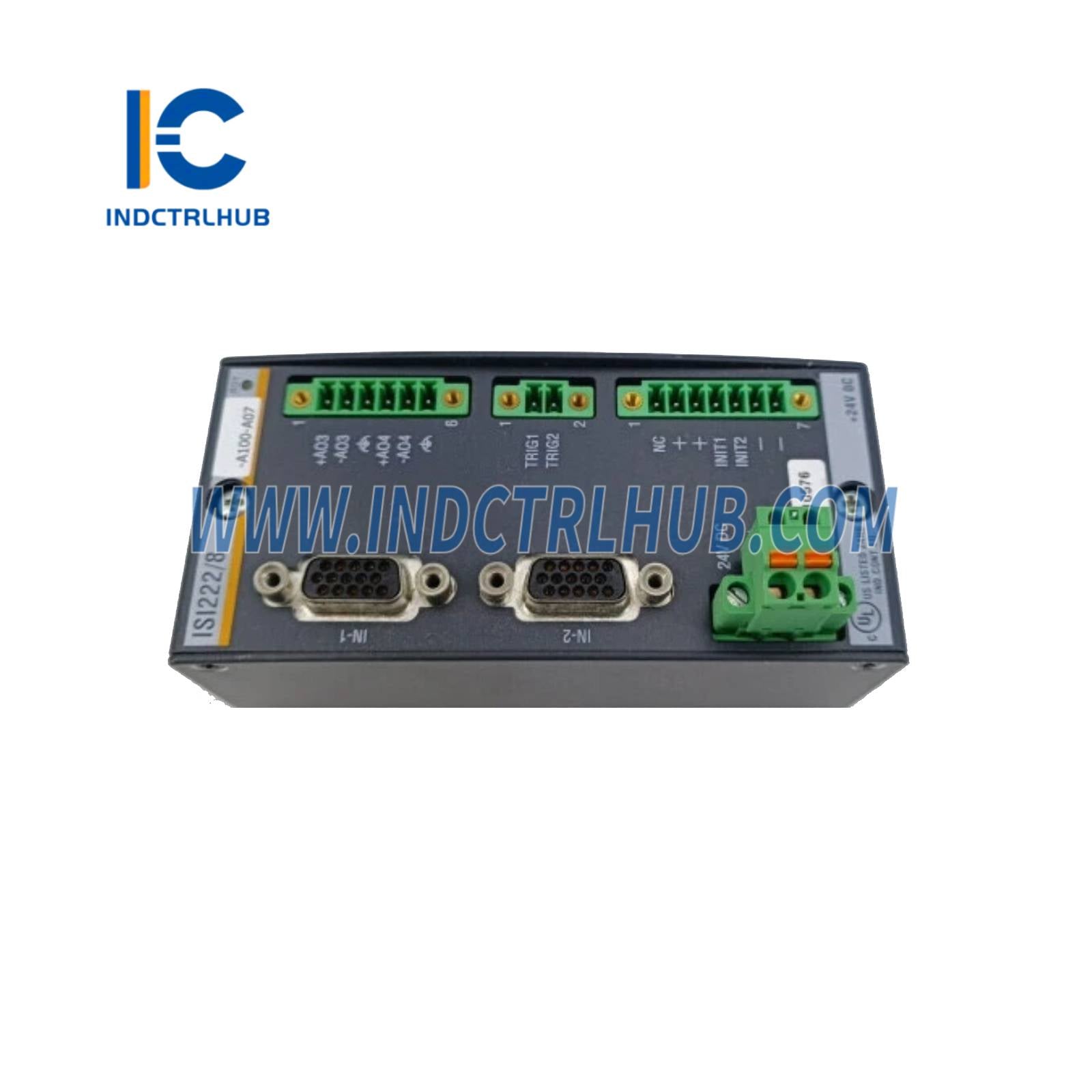

Product Description
Všeobecné informácie
|
Pole |
Detaily |
|---|---|
|
Výrobca |
BACHMANN |
|
Model/Číslo dielu |
ISI222/8 |
|
Číslo dielu |
00014127-00 |
|
Typ produktu |
Modul polohovania |
|
Popis |
Modul riadenia pohybu podporujúci 2 vstupy inkrementálneho enkodéra až do 8 MHz, analógové výstupy, digitálne vstupy, vysoko presný čítač a synchronizáciu cez SYNC. SSI nie je v tomto modeli podporované. |
Funkčné špecifikácie
Rozhranie inkrementálneho enkodéra
|
Parameter |
Špecifikácia |
|---|---|
|
Kanály enkodéra |
2 |
|
Rozlíšenie čítača |
32-bitový |
|
Vstupná frekvencia (max) |
8 MHz |
|
Vstupy signálu |
A-, A+, B-, B+, N-, N+ |
|
Režimy vyhodnocovania |
1x, 2x, 4x režim hrany alebo smeru pulzu |
|
Synchronizácia |
SYNC signál |
|
Podporované funkcie |
Monitorovanie referencie, podmienené načítanie/uloženie, meranie rýchlosti, monitorovanie rozlíšenia enkodéra, detekcia prerušenia kábla |
|
Galvanická izolácia |
Nie je dostupné pre ISI222/8 (len pre ISI222) |

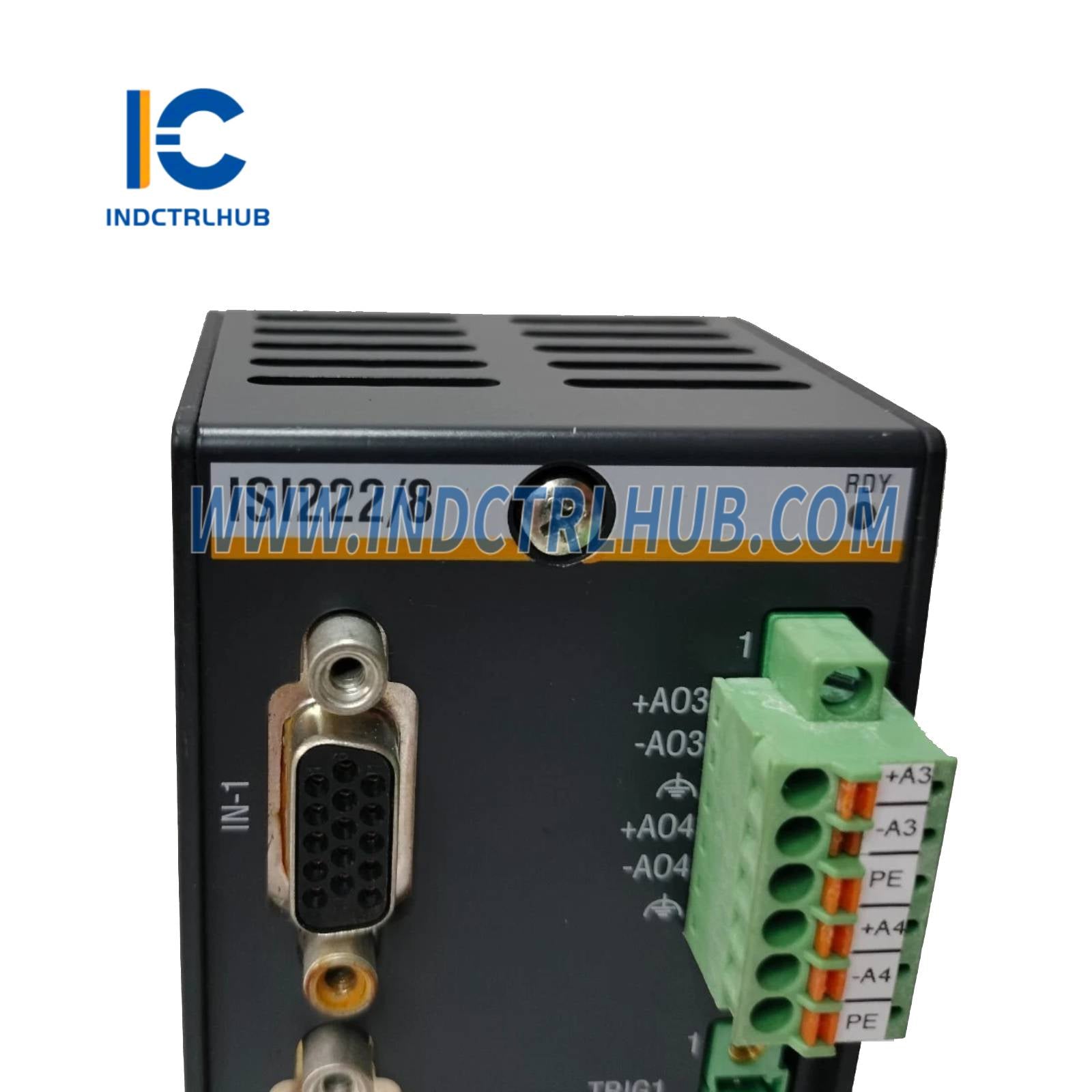

Analógové výstupy
|
Parameter |
Špecifikácia |
|---|---|
|
Počet výstupov |
2 |
|
Rozsah výstupného napätia |
±10 V |
|
Rozlíšenie |
14-bitový |
|
Maximálny výstupný prúd |
±2 mA |
|
Čas prevodu |
< 40 µs |
|
Presnosť (25 °C) |
0.025% |
|
Celková chyba teplotného rozsahu |
±0,1 % |
|
Doba ustálenia (1 % výstupu) |
Max. 500 µs |
|
Synchronizácia |
SYNC signál |
|
Detekcia prerušenia kábla |
Áno |
|
Ochrana proti skratu |
Áno (trvalé) |
Digitálne vstupy
|
Parameter |
Špecifikácia |
|---|---|
|
Počet vstupov |
4 (2 INIT, 2 TRIG) |
|
Rozsah vstupného napätia |
18–34 V DC |
|
Oneskorenie vstupu |
30 µs (filter nastaviteľný) |
|
IEC štandard |
IEC 61131 Typ 1 |
|
Funkcie |
INIT: iniciátor, spúšťač; TRIG: spúšťač |
Napájanie enkodéra
|
Parameter |
Špecifikácia |
|---|---|
|
Výstupné napätia |
+5 V / +15 V voliteľné (cez jumper), 24 V prepojené |
|
Tolerancie napätia |
±5 % pre 5 V; ±3 % pre 15 V; 24 V ako Uext |
|
Maximálny prúd na enkodér |
250 mA (5 V), 100 mA (15 V), 300 mA (24 V) |
|
Zvyšková vlna |
< 150 mVss (pri 5 V / 15 V) |
|
Odolný proti skratu |
Áno (všetky napätia, trvalé) |
Environmentálne špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Prevádzková teplota |
-30 °C až +60 °C |
|
Teplota skladovania |
-40 °C až +85 °C |
|
Relatívna vlhkosť (prevádzka) |
5 % až 95 %, s kondenzáciou |
|
Relatívna vlhkosť (skladovanie) |
5 % až 95 %, s kondenzáciou |
|
Stupeň znečistenia |
2 (IEC 60664-1) |
|
Podmienky použitia |
Štandardný ColdClimate |
Fyzikálne špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Montáž |
Zásuvné na BS2xx backplane |
|
Orientácia inštalácie |
Horizontálne (vertikálne povolené v rámci teplotných limitov) |
|
Typ konektora |
Phoenix Contact MINICOMBICON RM 3.5 |
|
Typ svorky |
Skrutkový / pružinová svorka s označením kanála |
|
Napájacie napätie |
18 V DC až 34 V DC |
Súlad a schválenia
|
Typ |
Certifikácie |
|---|---|
|
Všeobecné |
CE, UKCA, cULus |
|
Námorný |
ABS, BV, DNV, KR, LR, NK, RINA |
Informácie o objednávke
|
Model |
Číslo dielu |
Popis |
|---|---|---|
|
ISI222/8 |
00014127-00 |
2x INC vstup (8 MHz), analógový výstup ±10 V, 14 bitov, 4x DI 24 V, bez SSI |
|
ISI222 |
00013737-00 |
Ako ISI222/8, ale s 1 MHz vstupmi a podporou SSI enkodéra |
|
ISI222 CC |
00016421-00 |
Verzia ColdClimate pre ISI222 |
Príslušenstvo
|
Príslušenstvo |
Číslo dielu |
Popis |
|---|---|---|
|
KZ-ISI222 B |
00014277-30 |
Sada svoriek s Phoenix svorkou a štítkami |
|
KZ-ISI222 B+D |
00014277-70 |
Sada svoriek s Phoenix svorkou a D-sub konektormi |
