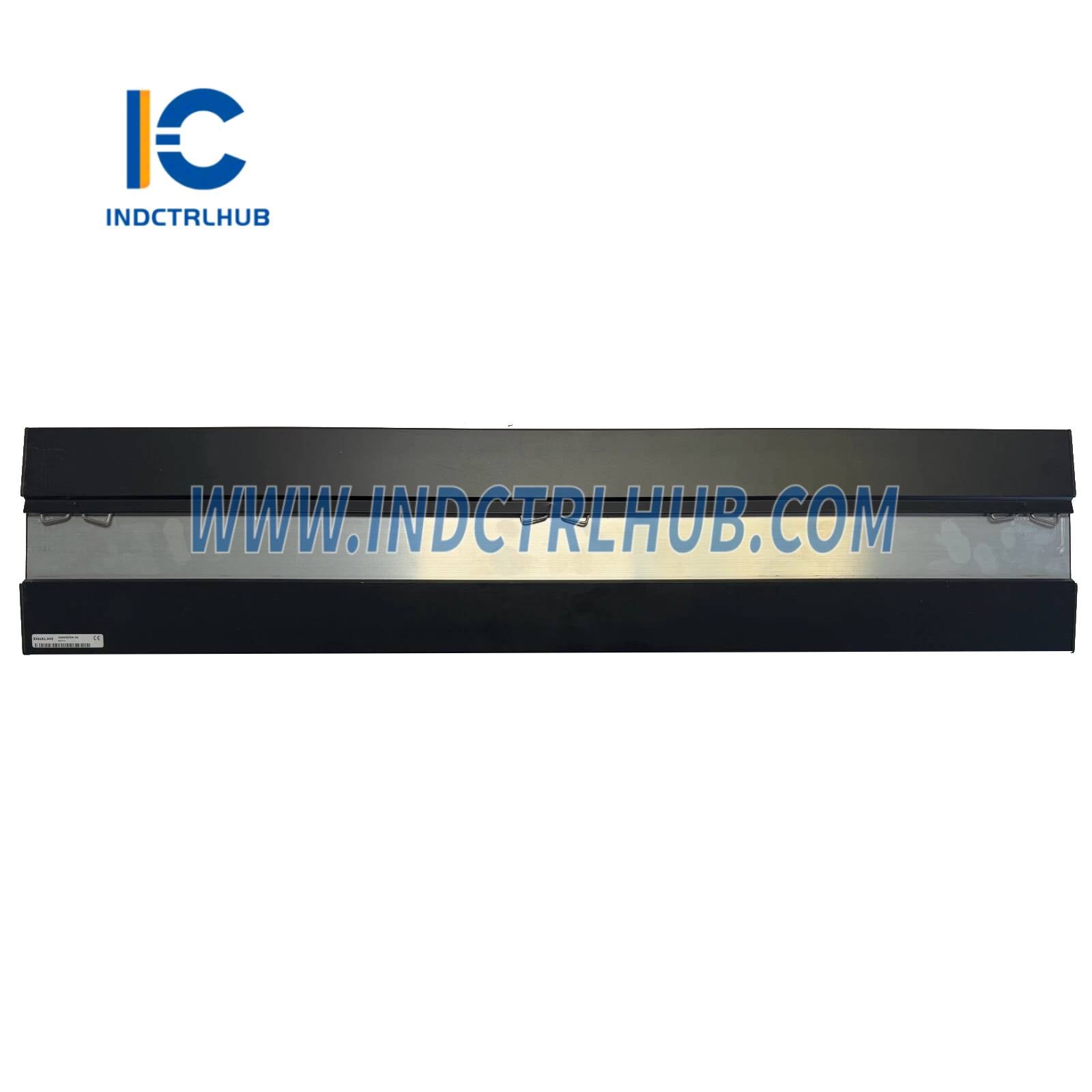

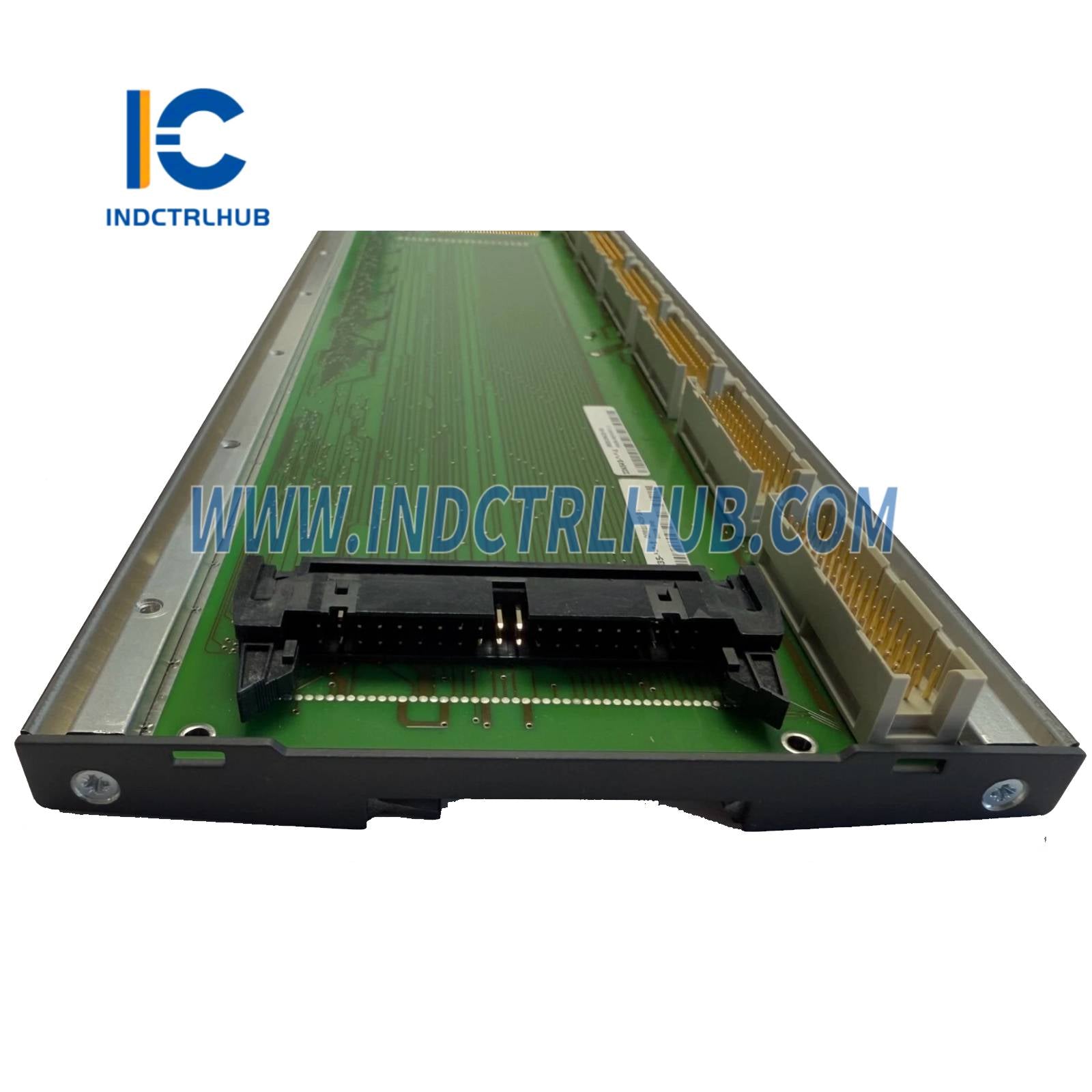

Bachmann BS210 spätná doska
Prehľad produktu
- Bachmann BS210 je modul spätného panela navrhnutý na použitie v modulárnych automatizačných systémoch Bachmann, konkrétne pre priemyselné riadiace aplikácie ako veterné turbíny, výroba energie, výroba a procesná automatizácia. Je súčasťou riadiaceho systému Bachmann M1
Technické špecifikácie
- BS210 má nasledujúce špecifikácie založené na priemyselných zdrojoch a dokumentácii Bachmann:
| Špecifikácia | Detaily |
|---|---|

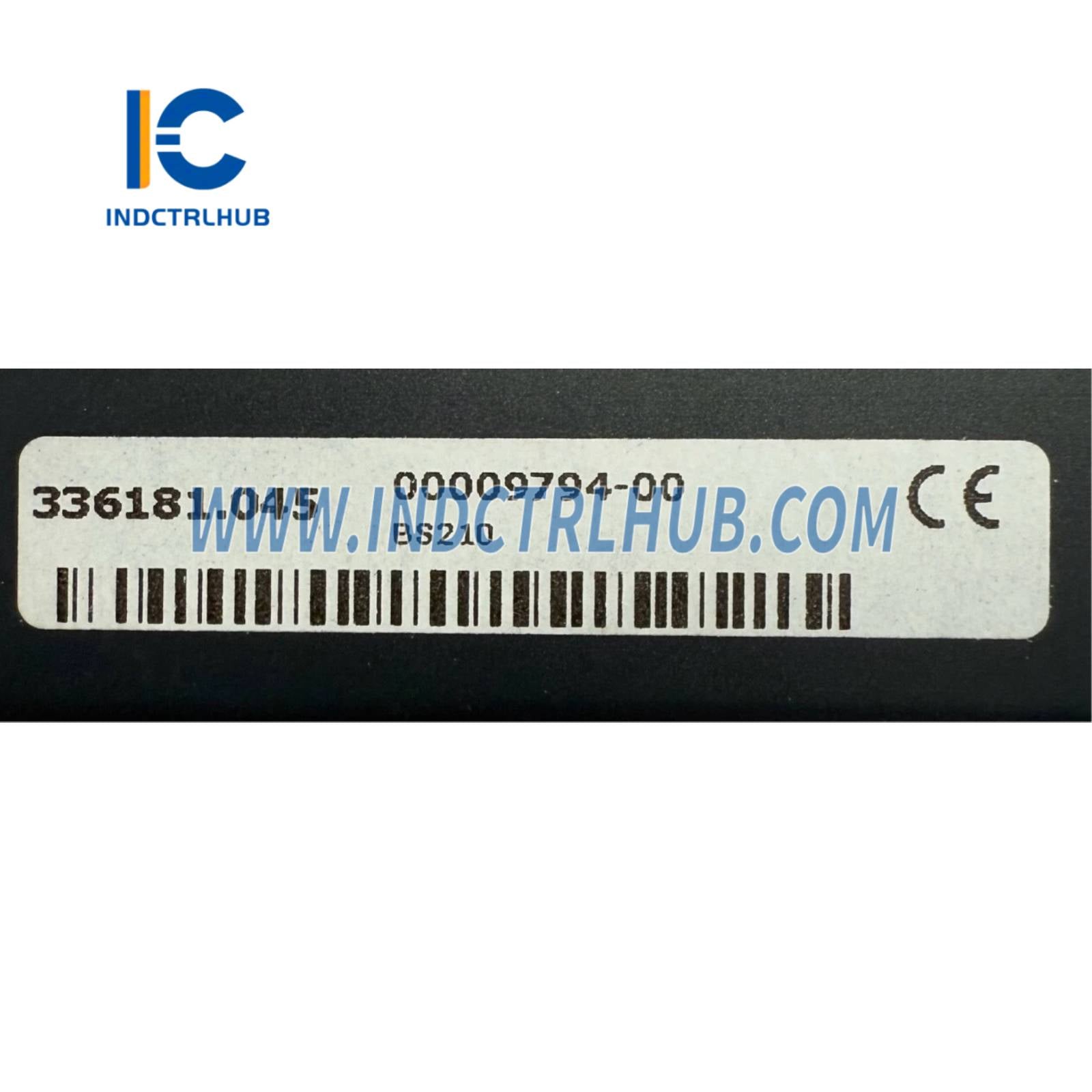

| Model/Číslo dielu | BS210 |
| Výrobca | Bachmann electronic GmbH |
| Popis | Zadná doska s 10 slotmi pre systém M1 Controller |
| Séria | Systém M1 Controller |
| Funkcia | Poskytuje mechanické a elektrické prepojenie pre I/O, CPU a komunikačné moduly |

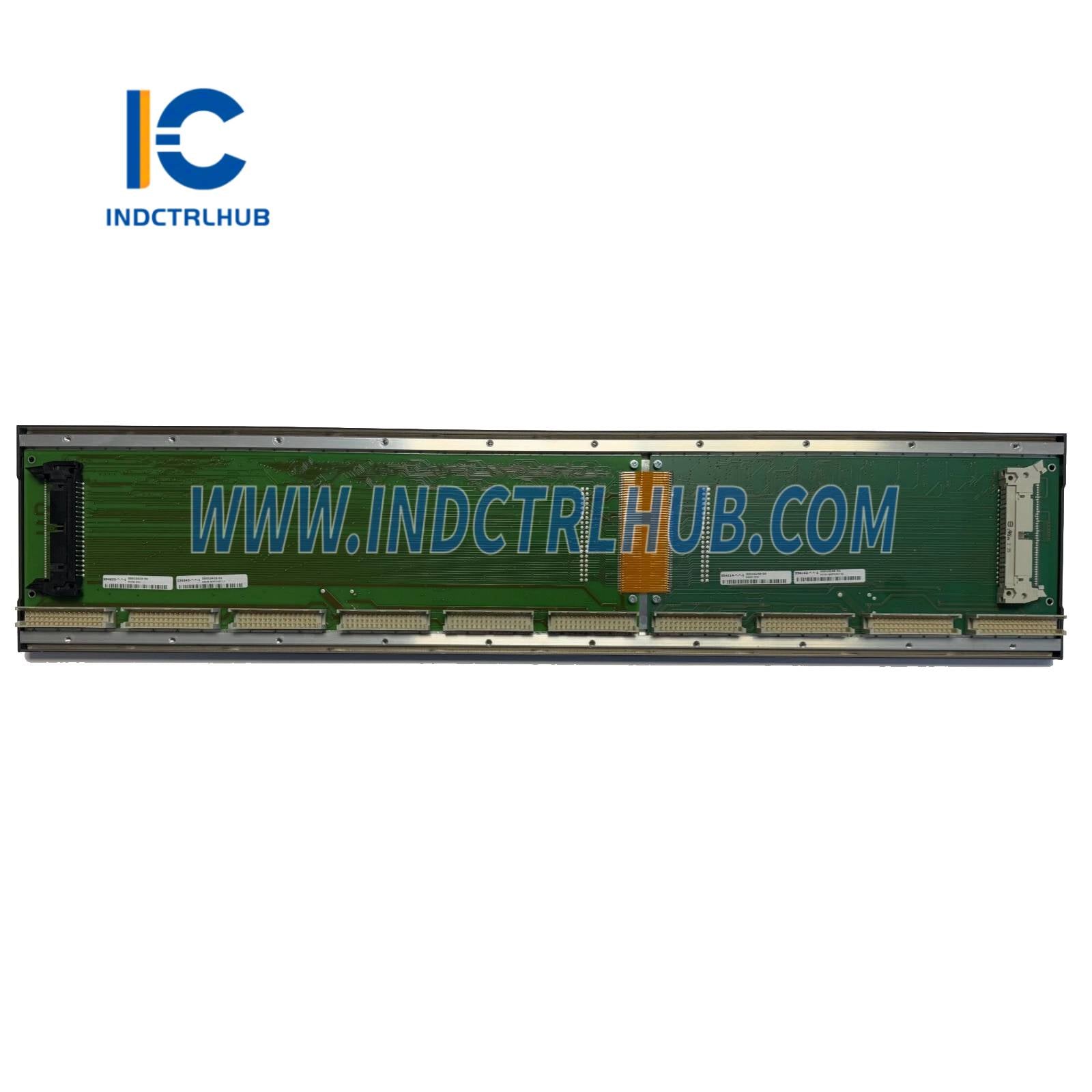

| Kapacita slotov | 10 slotov pre moduly M1 (napr. CPU, I/O, komunikácia) |
| Zbernicový systém | Vysokorýchlostná systémová zbernica Bachmann M1 (vlastná, až 100 Mbps) |
| Napájanie | 24 V DC (cez externý napájací modul, napr. NT255) Voliteľné redundantné napájanie |
| Distribúcia energie | 5 V DC a 24 V DC pre pripojené moduly (max. 10 A na zbernicu) |
| Konektory | Vysokohustotné konektory zadnej dosky (v súlade s DIN 41612) |
| Komunikácia | Podpora systémovej zbernice M1 pre komunikáciu medzi modulmi; žiadne priame externé rozhrania |
| Redundancia | Podpora redundantných konfigurácií CPU a napájania (s kompatibilnými modulmi) |
| Diagnostika | LED indikátory pre napájanie, stav zbernice a detekciu porúch; diagnostika cez CPU modul |
| Kompatibilita | Moduly Bachmann M1 (napr. MX213, MPC270, DIO280, AIO208, CM202); moduly napájania (napr. NT255); integruje sa so softvérom Bachmann (napr. M-BASE, SolutionCenter) |
| Environmentálne špecifikácie | Prevádzková teplota: -30 °C až +60 °C (-22 °F až +140 °F) Skladovacia teplota: -40 °C až +85 °C (-40 °F až +185 °F) Relatívna vlhkosť: 5 % až 95 % bez kondenzácie Vibrácie: v súlade s EN 60068-2-6 Náraz: v súlade s EN 60068-2-27 |
| Kryt | IP20 (vyžaduje kryt pre drsné prostredia) |
| Rozmery | Približne 482,6 mm (Š) x 132,5 mm (V) x 50 mm (H) (19-palcový stojan, výška 3U) |
| Hmotnosť | Približne 1,5–2 kg (bez modulov) |
| Montáž | 19-palcový stojan alebo panelový montážny (štandardná DIN lišta alebo priama montáž) |
| Certifikácie | Certifikáty CE, UL, CSA, pre námorné použitie (napr. DNV, ABS, závislé od konfigurácie); ATEX/IECEx Zóna 2 (voliteľné) |
