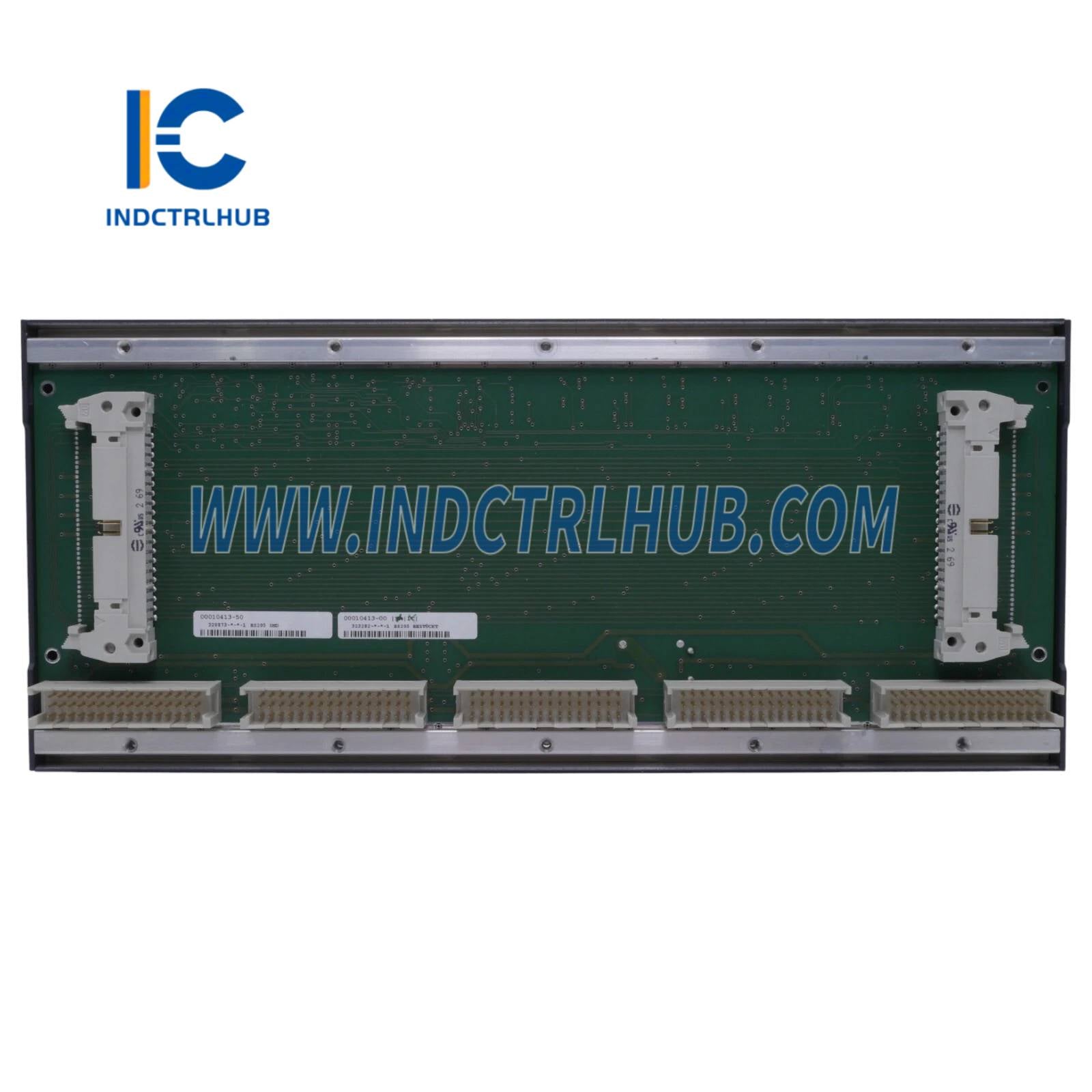

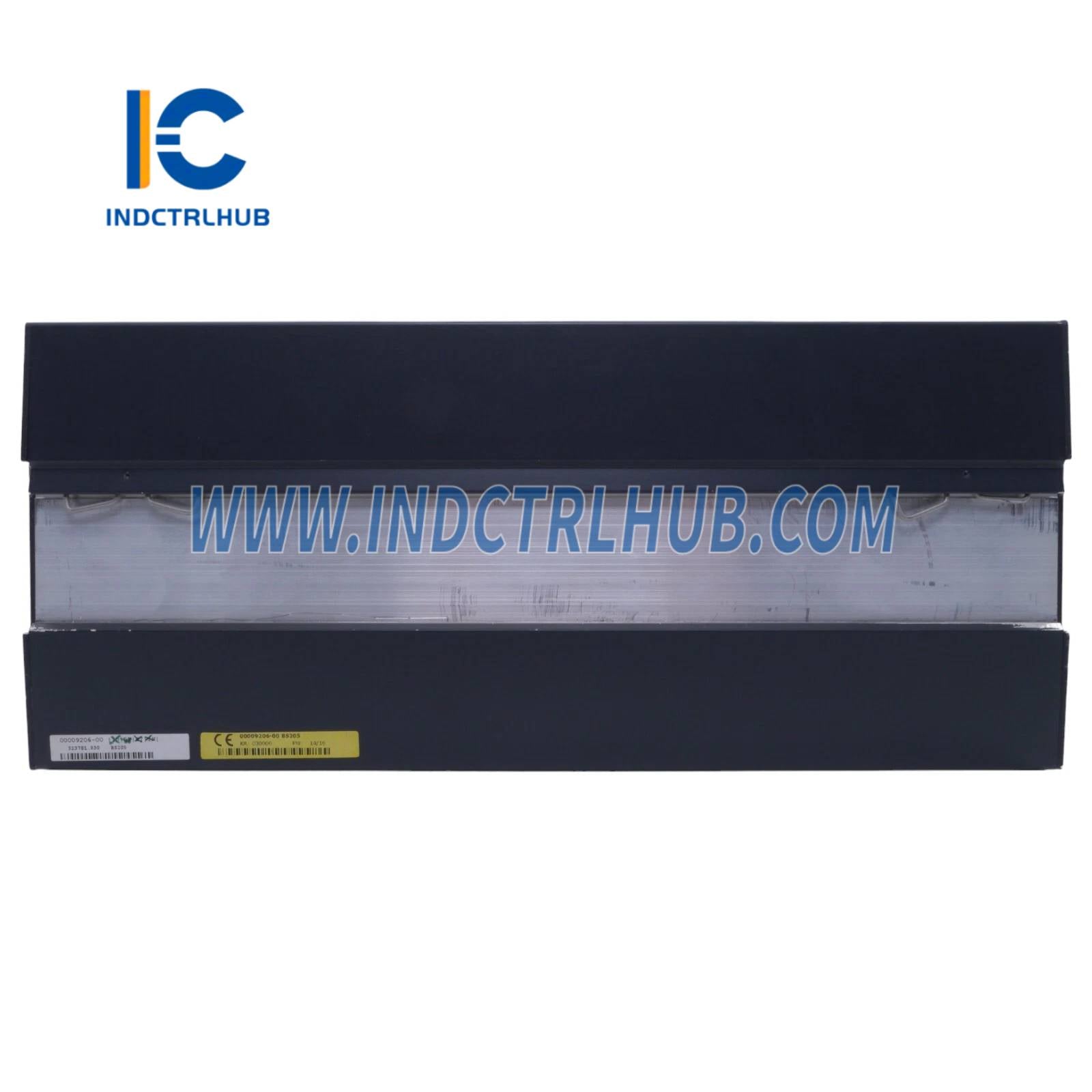

Bachmann BS205 spätná doska modul
Prehľad produktu
- Bachmann BS205 je spätná doska modul navrhnutý spoločnosťou Bachmann electronic GmbH na použitie v ich automatizačnom systéme M1. Tento modul slúži ako modulárna základná doska alebo spätná doska, poskytujúca mechanické upevnenie a elektrické prepojenie pre rôzne moduly systému M1, ako sú CPU, I/O moduly a komunikačné moduly. Používa sa v priemyselných automatizačných aplikáciách, vrátane výroby, energetiky, riadenia procesov a systémov obnoviteľnej energie (napr. veterné turbíny), na uľahčenie škálovateľnej a spoľahlivej integrácie systému. BS205 ponúka vyššiu kapacitu slotov ako BS203 a BS204, podporujúc zložitejšie konfigurácie systému.
Technické špecifikácie
- BS205 má nasledujúce špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | BS205 |
| Výrobca | Bachmann electronic GmbH |
| Popis | Spätná doska modul |
| Séria | Bachmann M1 automatizačný systém |
| Funkcia | Poskytuje mechanické upevnenie a elektrické prepojenie pre moduly systému M1 |
| Sloty | 5 slotov pre moduly M1 (napr. CPU, I/O, komunikačné moduly) |
| Zbernicový systém | Vlastná M1 spätná zbernica pre napájanie a dátovú komunikáciu |
| Vstup napájania | 24 VDC nominálne (rozsah 18–36 VDC) |
| Distribúcia napájania | Distribuuje 24 VDC do pripojených modulov cez spätnú dosku |
| Prúdová kapacita | Až 10 A (v závislosti od napájania a konfigurácie) |
| Konektory | Štandardné konektory modulov M1 pre zapojiteľné moduly; svorkovnice pre vstup napájania |
| Komunikácia | Umožňuje vysokorýchlostnú výmenu dát medzi modulmi cez M1 zbernicu |
| Environmentálne špecifikácie | Prevádzková teplota: -30°C až +60°C Teplota skladovania: -40°C až +85°C Relatívna vlhkosť: 5% až 95% bez kondenzácie Vibrácie: v súlade s IEC 60068-2-6 Ráz: v súlade s IEC 60068-2-27 |
| Rozmery | Približne 120 mm (V) x 250 mm (Š) x 50 mm (H) (mení sa podľa konfigurácie) |
| Hmotnosť | Približne 0,7–1,2 kg (bez modulov) |
| Montáž | Montáž na DIN lištu alebo panel |
| Certifikácie | CE, UL, DNV GL (vhodné pre priemyselné a námorné aplikácie) |
