Product Description
Detaily produktu

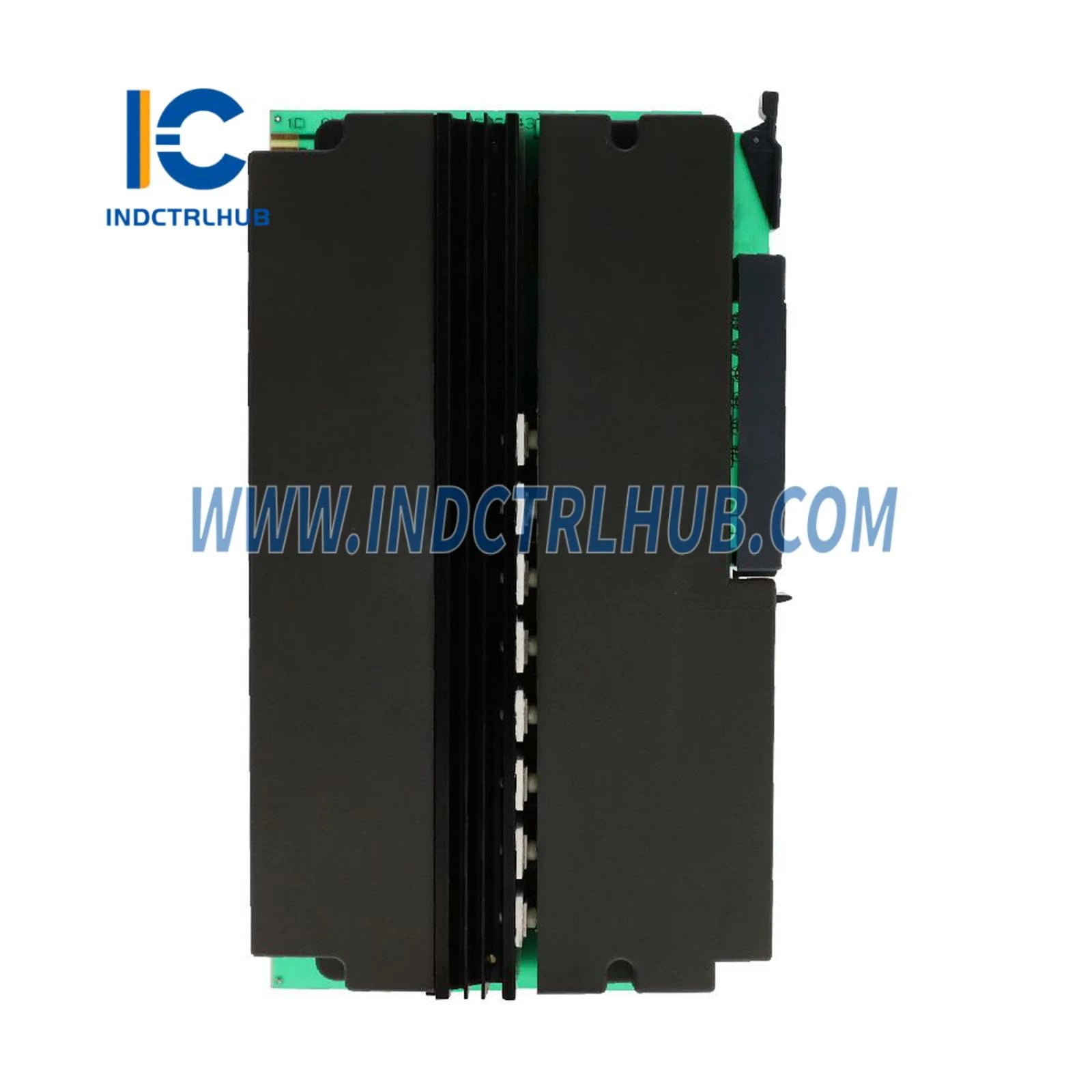

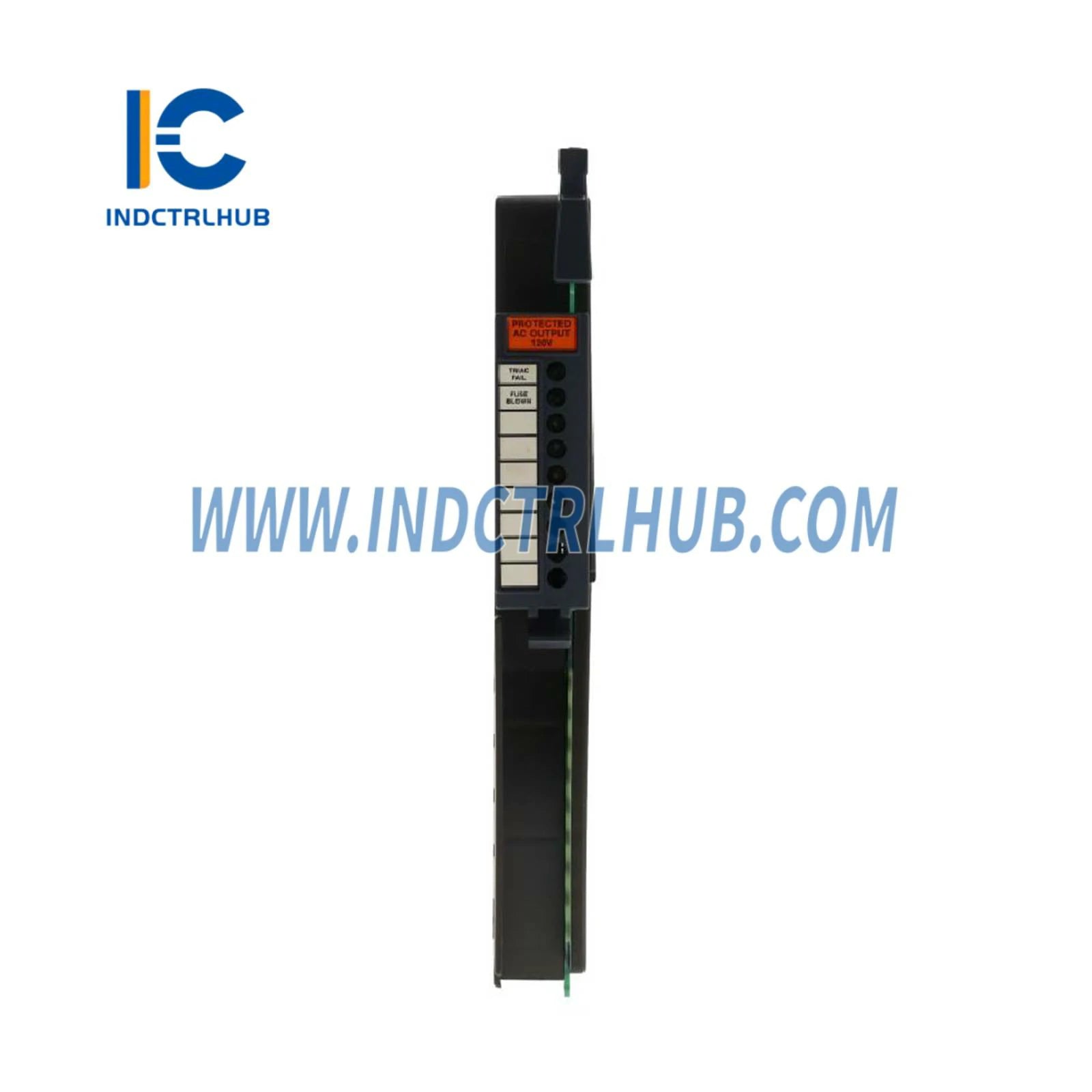

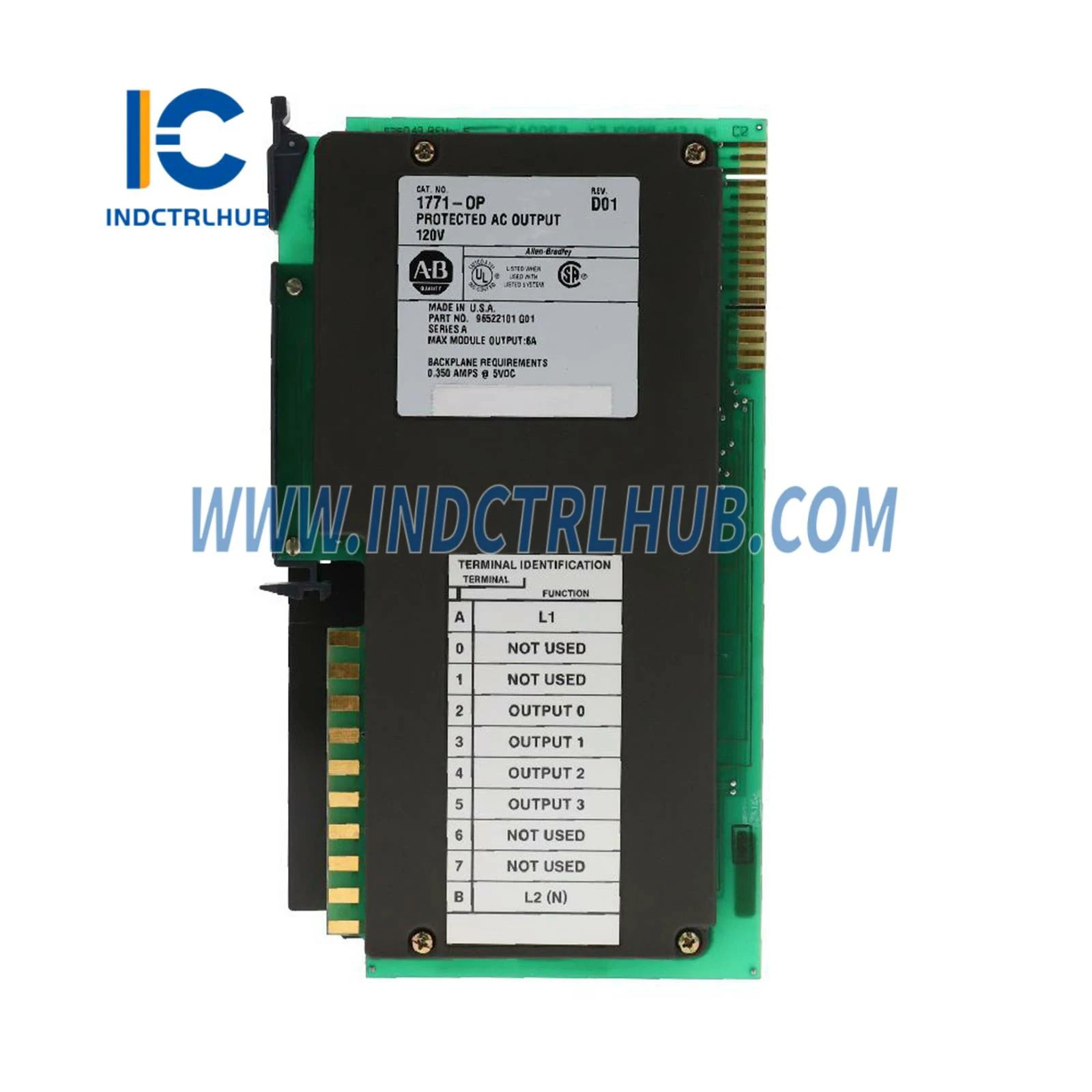

Výrobca: Allen-Bradley
Model/Číslo dielu: PLC5 1771-OP
Popis: Chránený modul AC výstupu
Špecifikácie
| Atribút | Podrobnosti |
|---|---|
| Výstupy na modul | 16 výstupov |
| Umiestnenie modulu | 1771 I/O šasi |
| Rozsah výstupného napätia | 92 až 138V AC @ 47-63Hz |
| Maximálny výstupný prúd | 2 A na výstup - nesmie prekročiť 6 A na modul |
| Maximálny nárazový prúd | 20 A po dobu 60 ms, opakovateľné každé 2 sekundy |
| Minimálny prúd záťaže | 80 mA na výstup pri 120 V AC, 60 Hz |
| Napätie pri zapnutom stave (max.) | 2 V AC pri 100 mA |
| Únikový prúd v stave vypnutia (max.) | 6 mA na výstup pri 120 V AC |
| Signálové oneskorenie | Z vypnutého do zapnutého: 1,0 ms Zapnuté na vypnuté: 8,3 ms pri 60 Hz |
| Výkonové straty | 13,9 wattov (max.), 1,8 wattov (min.) |
| Tepelný rozptyl | 47,2 BTU/h (max.), 6,1 BTU/h (min.) |
| Prúd na spätnom paneli | 350mA pri 5V DC ±5% |
| Izolačné napätie | Spĺňa alebo prekračuje normu UL Standard 508 a normu CSA Standard C22.2 č. 142 |
| Environmentálne podmienky | |
| Prevádzková teplota | 0 °C až 60 °C (32 °F až 140 °F) |
| Skladovacia teplota | -40 °C až 85 °C (-40 °F až 185 °F) |
| Relatívna vlhkosť | 5 % až 95 % (bez kondenzácie) |
| Vodiče | |
| Veľkosť vodiča | 14 gauge (2mm) viacžilový vodič (max), izolácia 3/64 palca (1,2 mm) (max) |
| Kategória | 1 |
| Kľúčovanie | Medzi 6 a 8, Medzi 26 a 28 |
| Poistky | 0,5A Bussmann GLD1/2, 5A Bussmann 250V Normálne, Littelfuse 312005 5A |
| Rameno pre káblové pripojenie v teréne (štandardné) | Katalógové číslo 1771-WA |
| Rameno pre káblové pripojenie v teréne (voliteľne s poistkou) | Katalógové číslo 1771-WHF, -WHFB |
| Krútiaci moment skrutky na vedenie | 7-9 palcových libier |
| Certifikáty | Certifikované CSA Certifikované CSA Trieda I, Divízia 2 (skupiny A, B, C, D) Zoznam UL Značené CE (v súlade s príslušnými smernicami) |
| Inštalačné pokyny | Odkaz na manuál 1771-2.23 |
