Product Description
Detaily produktu

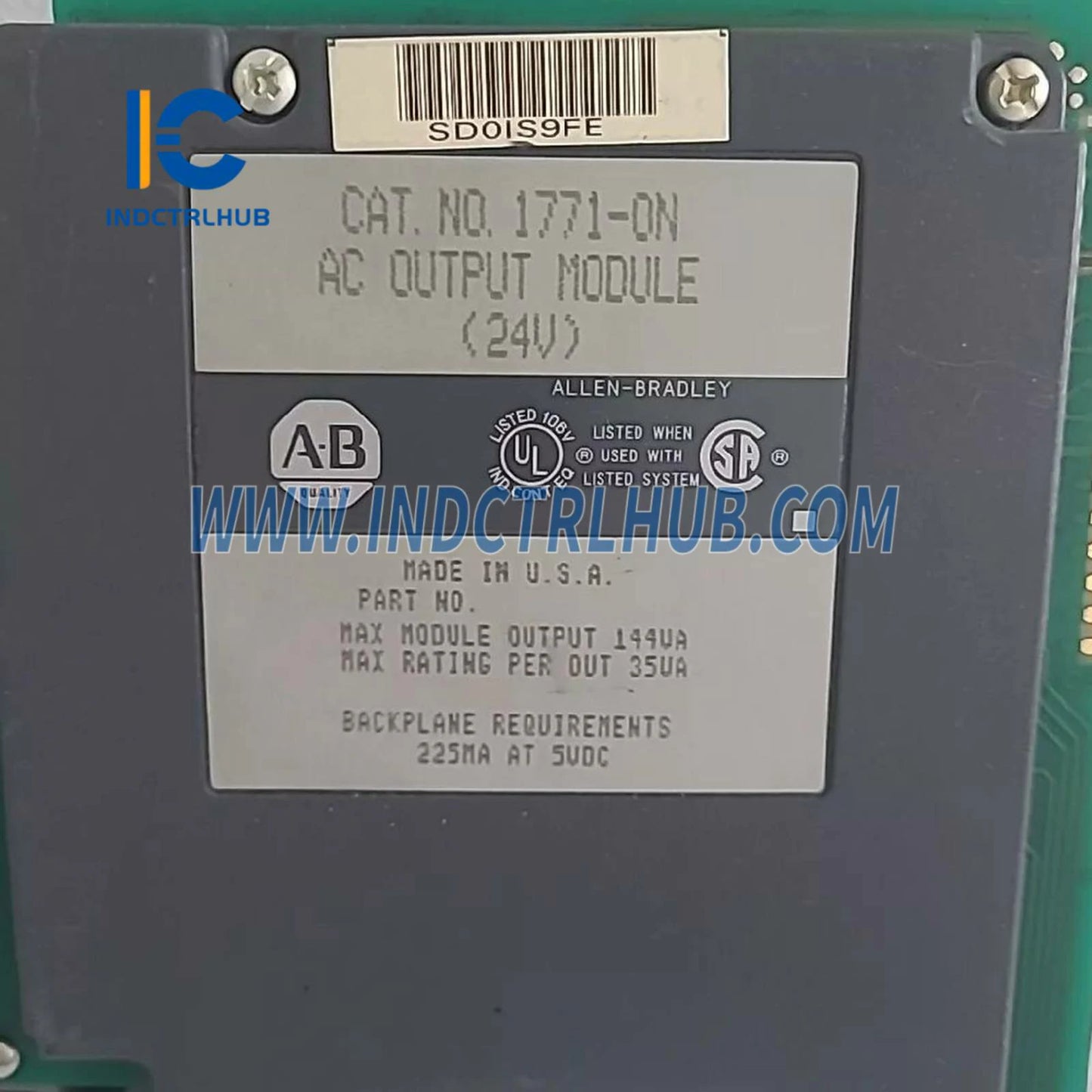

Výrobca: Allen-Bradley
Model/Číslo dielu: PLC5 1771-ON
Popis: AC výstupný modul
Špecifikácie
| Atribút | Podrobnosti |
|---|---|
| Výstupy na modul | 16 výstupov |
| Umiestnenie modulu | 1771 I/O šasi |
| Rozsah výstupného napätia | 20 až 30V AC pri 47-63Hz |
| Menovité výstupné napätie | 24V AC, 50/60Hz |
| Maximálny hodnotený výstupný prúd | 1,5A na výstup, nesmie prekročiť 6A na modul |
| Maximálny prúdový náraz na výstup a modul | 4A po dobu 10 ms (maximálne) |
| Minimálny záťažový prúd | 100mA na výstup pri 24V AC, 60Hz |
| Napätie pri zapnutom stave (max.) | 2 V pri 100 mA |
| Únikový prúd v stave vypnutia (max.) | 4mA na výstup pri 30V AC |
| Signálové oneskorenie | Z vypnutého do zapnutého: 1,0 ms Z zapnutého do vypnutého: 8,3 ms pri 60 Hz |
| Výkonové straty | 13,2 Wattov (max.); 1,2 Wattov (min.) |
| Tepelný rozptyl | 45,1 BTU/h (max); 4,1 BTU/h (min.) |
| Prúd na spätnom paneli | 225mA pri 5V DC ±5% |
| Izolačné napätie | Spĺňa alebo prekračuje normu UL Standard 508 a normu CSA Standard C22.2 č. 142 |
| Environmentálne podmienky | |
| Prevádzková teplota | 0 °C až 60 °C (32 °F až 140 °F) |
| Skladovacia teplota | -40 °C až 85 °C (-40 °F až 185 °F) |
| Relatívna vlhkosť | 5 % až 95 % (bez kondenzácie) |
| Vodiče | Maximálne 14 AWG (2 mm) viacžilový vodič |
| Veľkosť vodiča | Maximálna izolácia 3/64 palca (1,2 mm) |
| Kategória | 1 |
| Pojistka | 250V 2A Normálny poistka, Bussman Fuse AGC-2, Littelfuse 312002 |
| Rameno pre pripojenie v teréne | Katalógové číslo 1771-WA |
| Krútiaci moment skrutky na vedenie | 7-9 palcových libier |
| Certifikáty | Certifikované CSA Certifikované CSA Trieda I, Divízia 2 (skupiny A, B, C, D) Zoznam UL CE označené (v súlade s príslušnými smernicami) |
| Inštalačné pokyny | Pozri manuál 1771-2.42 |
