Prehľad produktu
- Výrobca: Allen-Bradley

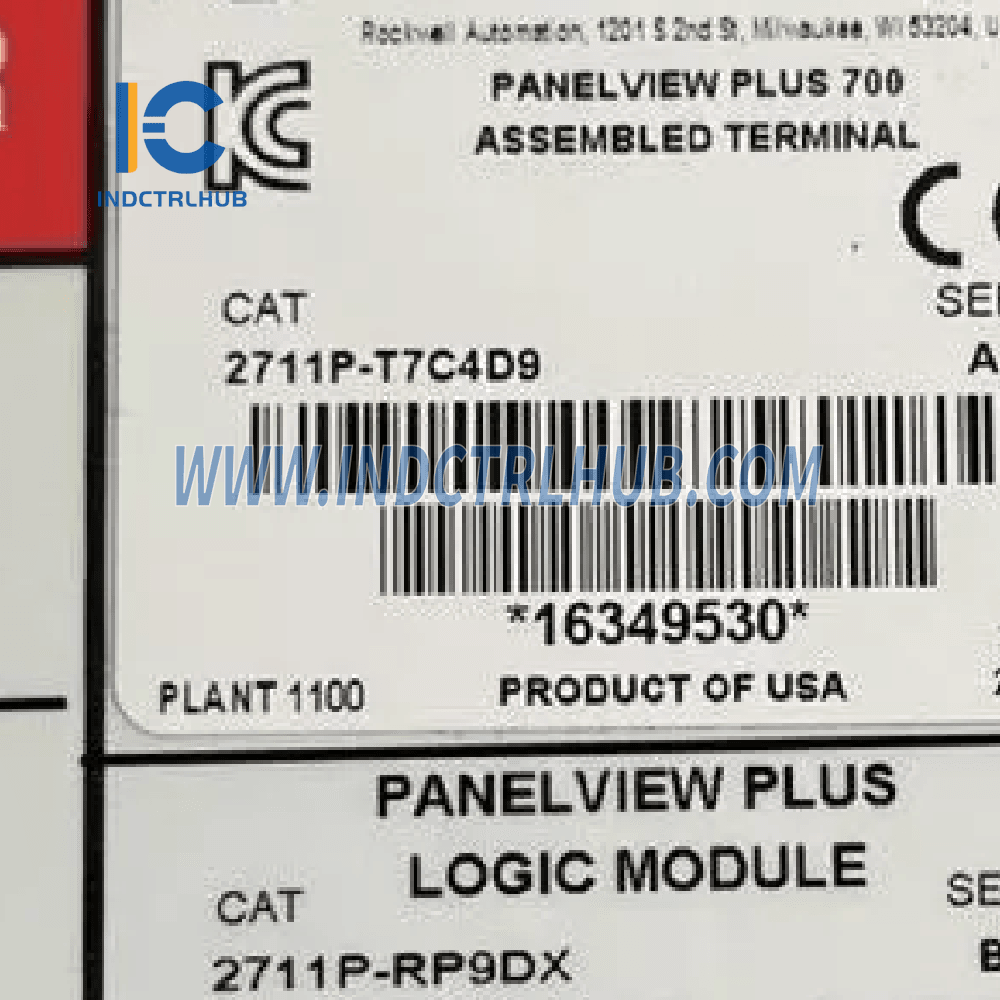

- Model/Číslo dielu: 2711P-T7C4D9

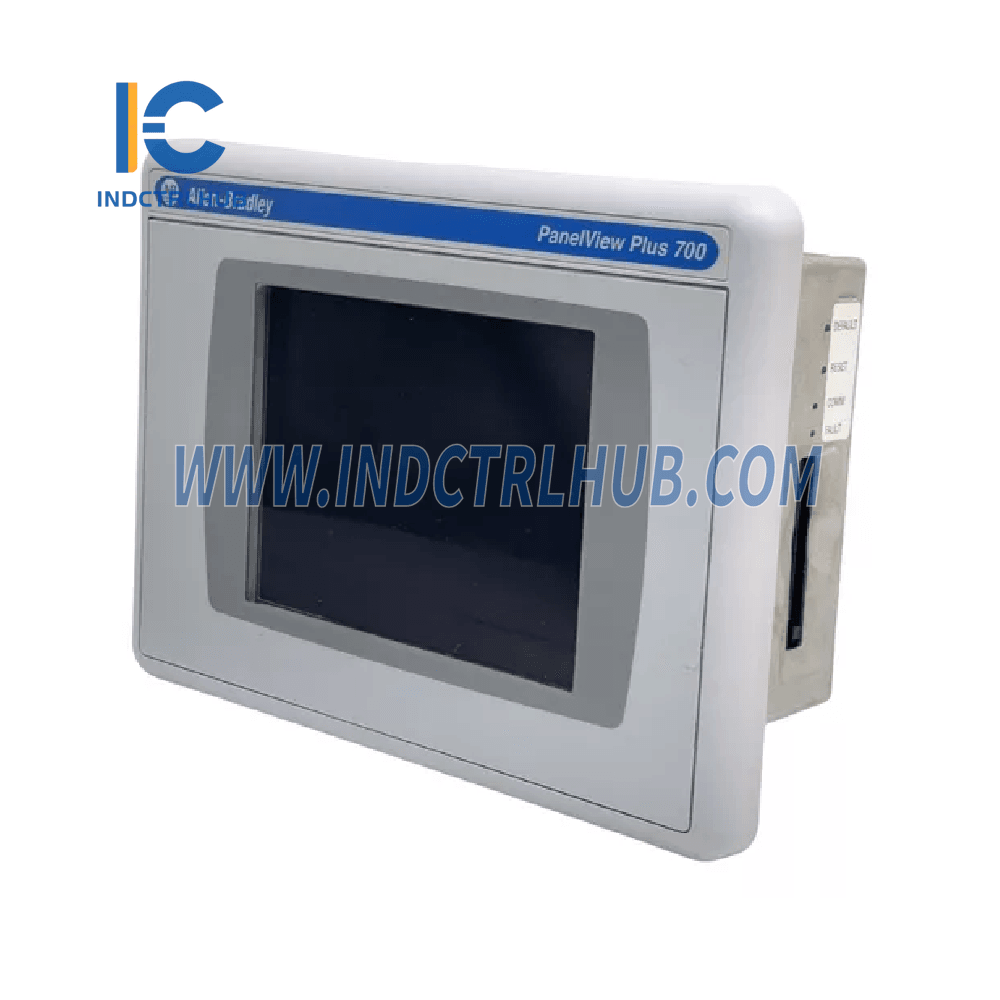

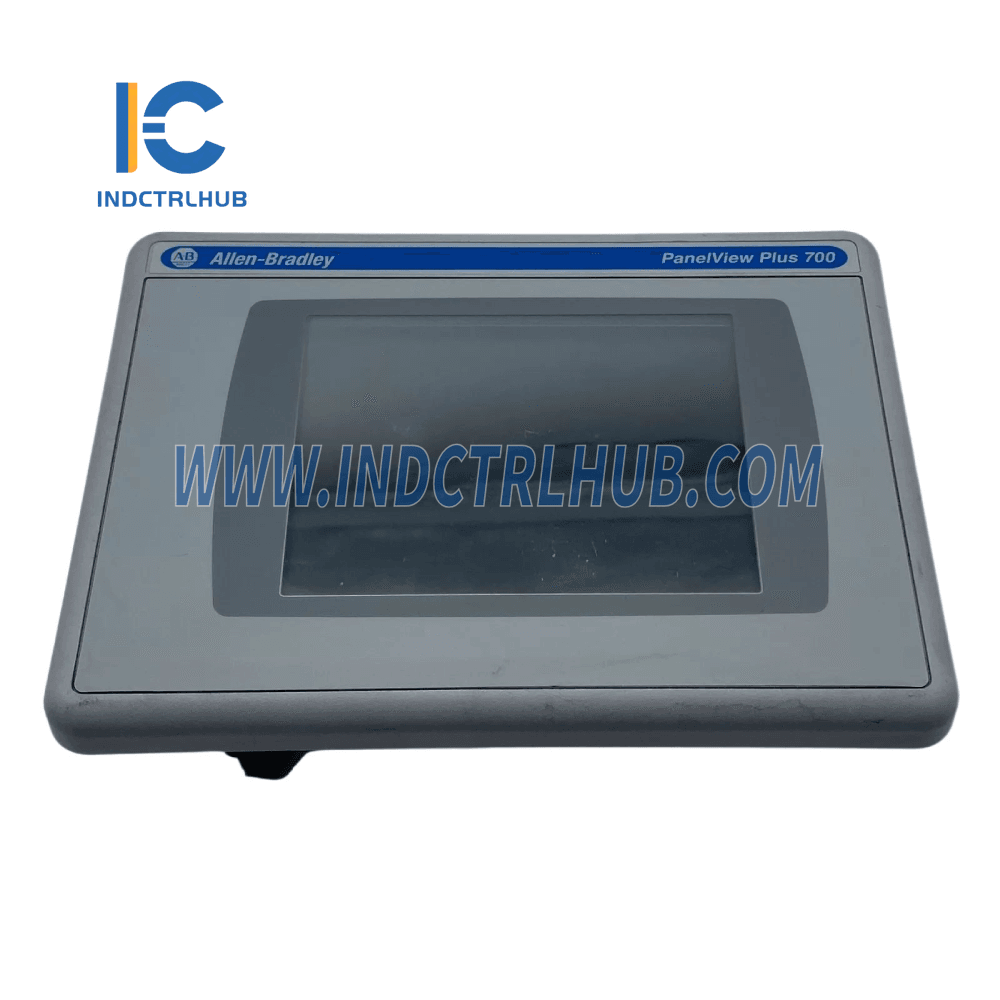

- Popis: PanelView Plus 6 Terminál, ponúkajúci 6,5-palcový farebný TFT dotykový displej s rezistívnou dotykovou technológiou a integrovanými komunikačnými schopnosťami vrátane Ethernet, RS-232 a USB.
Kľúčové technické špecifikácie
Elektrické špecifikácie
| Atribút | Podrobnosti |
|---|---|
| Počet HW rozhraní (Ethernet) | 1 |
| Počet HW rozhraní (RS-232) | 1 |
| Počet HW rozhraní (RS-422) | 0 |
| Počet HW rozhraní (RS-485) | 0 |
| Počet HW rozhraní (USB) | 2 |
| Typ napájacieho napätia | DC |
| Napájacie napätie | 18...32V DC (24V nominálne) |
| Spotreba energie | Max: 70 W (2,9 A pri 24V DC), Typické: 39 W (1,6 A pri 24V DC) |
| Dotyková technológia | 8-vodičový analógový rezistívny |
| Rozlíšenie | 640 x 480, 18-bitová farebná grafika |
| Jas | 300 cd/m² (Nits) |
| Podsvietenie | CCFL, minimálne 50 000 hodín pri 25 °C (77 °F), vymeniteľné v teréne |
| Pamäť | 512 MB RAM, 512 MB nevolatilná flash pamäť, približne 79 MB voľnej používateľskej pamäte |
| Funkčné klávesy klávesnice | 22 funkčných klávesov (F1-F10 a K1-K12) |
| Reálny čas | Batériou zálohované, presnosť ±2 minúty za mesiac, životnosť batérie 4 roky pri 25 °C |
| USB porty | 2 USB host porty na pripojenie periférií (myš, klávesnica, tlačiareň, USB flash disky) |
| Slot pre Secure Digital (SD) kartu | Horúco vymeniteľné SD karty na prenos súborov, aktualizáciu firmvéru, zaznamenávanie dát |
| Softvér | FactoryTalk View Machine Edition (verzia 6.0 alebo novšia), FactoryTalk ViewPoint (verzia 1.2 alebo novšia) |
| Operačný systém | Windows CE 6.0 s rozšírenými funkciami alebo bez nich a prehliadače súborov |
| Podporované protokoly | Ethernet/IP, TCP/IP, Data Highway, ControlNet (voliteľné) |
Špecifikácie displeja
| Atribút | Podrobnosti |
|---|---|
| Typ displeja | Farebný TFT (tenkovrstvový tranzistor) |
| Veľkosť displeja | 6,5 palca |
| Oblasť displeja | 132 x 99 mm (5,2 x 3,9 in.) |
| Pixely (horizontálne x vertikálne) | 640 x 480 |
| Zobrazenie hodnoty procesu | Áno |
| Vstup predvolenej hodnoty procesu | Áno |
| S receptami | Áno |
| Systém správ | Áno |
| S indikáciou správy | Áno |
Mechanické špecifikácie
| Atribút | Podrobnosti |
|---|---|
| Rozmery (V׊×H) | Dotyk: 179 x 246 x 55 mm |
| Rozmery výrezu | Dotyk: 154 x 220 mm (6,08 x 8,67 in) |
| Hmotnosť | Približne 1,7 kg (3,7 lb) |
| Vstavaná hĺbka | 55 mm |
| Predné rozmery (VxŠ) | 179 x 246 mm |
| Montáž na stenu | Áno |
| Montáž na lištu | Nie |
| Stupeň ochrany (IP) | IP65 (predná strana) |
| Stupeň ochrany (NEMA) | NEMA 4X, 12, 13 (len na vnútorné použitie) |
Environmentálne špecifikácie
| Atribút | Podrobnosti |
|---|---|
| Prevádzková teplota | 0 °C až 55 °C (32 °F až 131 °F) |
| Nepracovná teplota | -25 °C až 70 °C (-13 °F až 158 °F) |
| Vibrácie | 10...57 Hz, 0,012 špička-špička posun, 57...500 Hz, 2 G špičkové zrýchlenie |
| Náraz (prevádzkový) | 15 G pri 11 ms |
| Náraz (neprevádzkový) | 30 G pri 11 ms |
| Vlhkosť | 5...95 % bez kondenzácie |
| Nadmorská výška (prevádzková) | Až do 2000 m (6562 stôp) |
| Odvod tepla | 240 btu/h |
