Product Description
Prehľad produktu
- Výrobca: Allen-Bradley

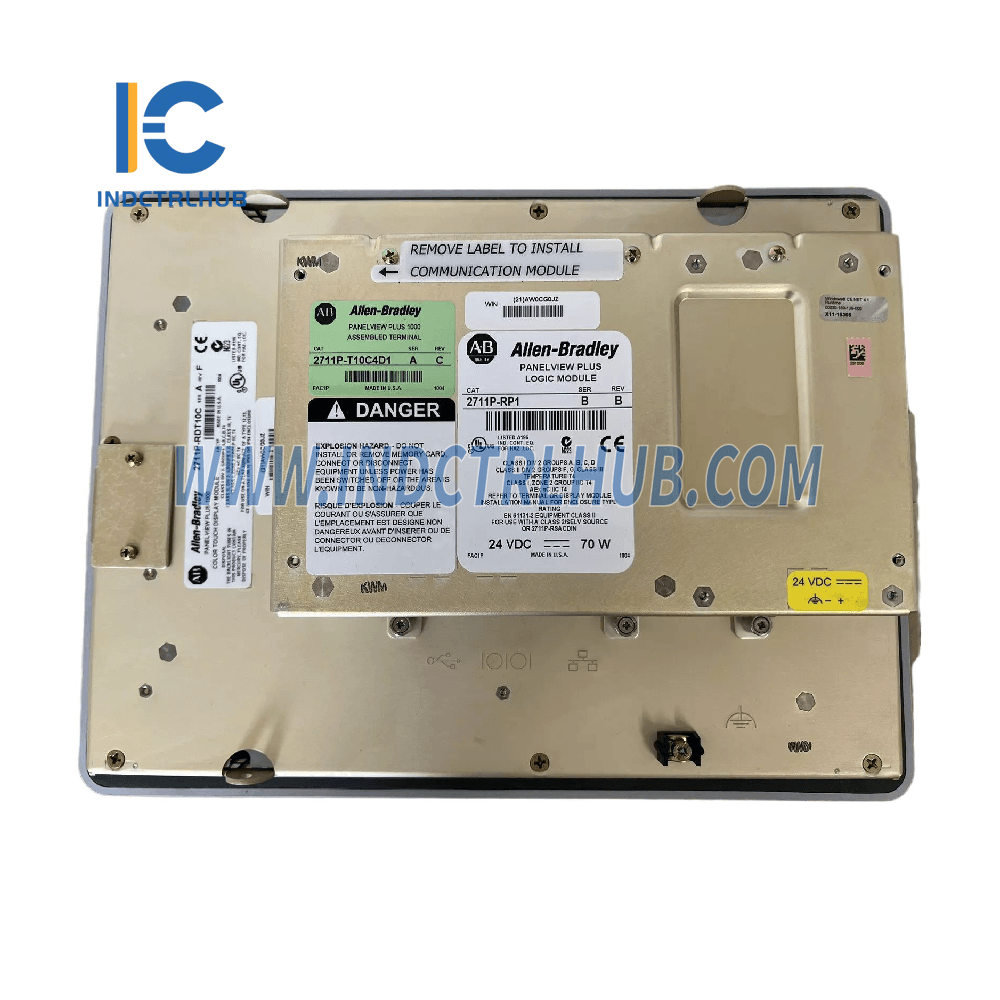

- Model/Číslo dielu: 2711P-T10C4D1

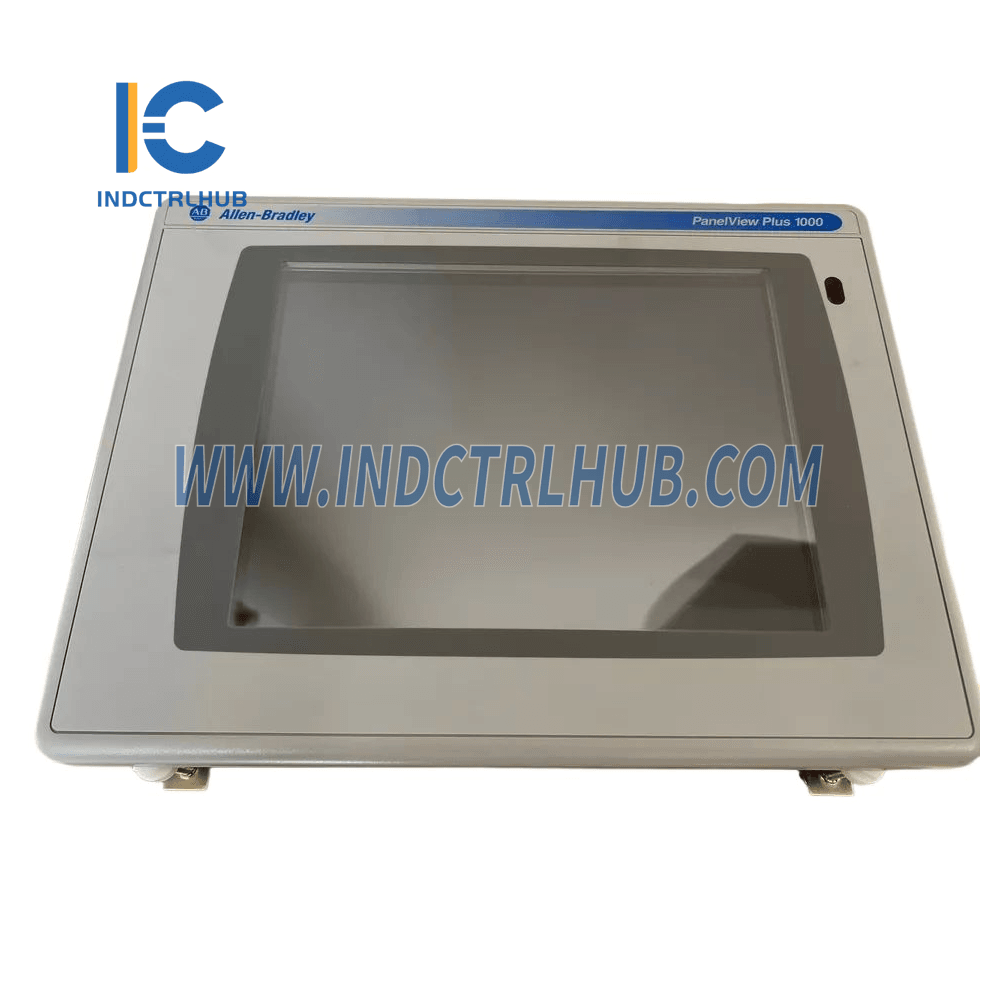

- Popis: PanelView Plus 6 Series 1000 farebný displej
Technické špecifikácie
Displej a vstup
| Atribút | Podrobnosti |
|---|---|
| Typ displeja | Farebný aktívny-maticový TFT |
| Veľkosť displeja | 10,4 palca |
| Rozlíšenie | 800 x 600, 18-bitová farebná grafika |
| Zobrazovacia plocha (Š x V) | 211 x 158 mm (8,3 x 6,2 palca) |
| Jas | 300 cd/m² (Nits) |
| Podsvietenie | CCFL, minimálne 50 000 hodín pri 25 °C (77 °F), vymeniteľné v teréne |
| Dotyková obrazovka | 8-vodičový analógový rezistívny, hodnotený na 1 milión stlačení, prevádzková sila: 10…110 g |
Pamäť a úložisko
| Atribút | Podrobnosti |
|---|---|
| Pamäť | 512 MB RAM, 512 MB nevolatilnej pamäte (približne 79 MB voľnej používateľskej pamäte) |
| Externé úložisko | Podpora horúcej výmeny SD kariet (kat. č. 1784-SDx a 1784-SDHCx) a USB flash diskov |
| Operačný systém | Windows CE 6.0 (s rozšírenými funkciami alebo bez nich a prehliadačmi súborov Microsoft Office) |
Softvér
| Atribút | Podrobnosti |
|---|---|
| Riadiaci softvér | Softvér FactoryTalk View Machine Edition, verzia 6.0 alebo novšia |
| Softvér pre vzdialený prístup | Softvér FactoryTalk ViewPoint, verzia 1.2 alebo novšia |
Elektrické špecifikácie
| Atribút | Podrobnosti |
|---|---|
| Vstupné napätie DC | 18…32V DC (nominálne 24V DC) |
| Spotreba energie jednosmerného prúdu | Maximálne 70 W (2,9 A pri 24V DC), typicky 39 W (1,6 A pri 24V DC) |
| Vstupné napätie AC | 100…240V AC, 50…60 Hz |
| Spotreba energie striedavého prúdu | Maximálne 160 VA, typicky 65 VA |
Rozhrania a komunikácia
| Atribút | Podrobnosti |
|---|---|

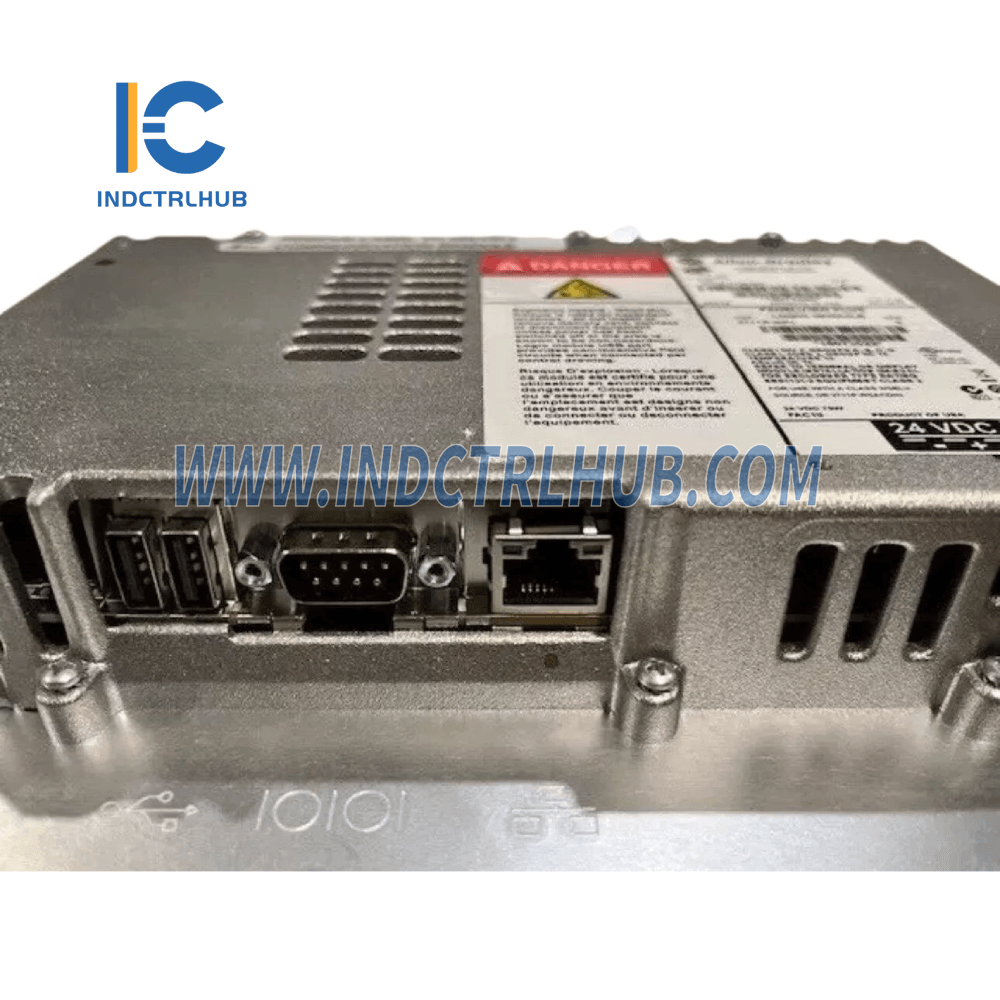

| Komunikačné porty | Ethernet (10/100 Mbps, Auto-MDI/MDI-X), RS-232, 2 USB host porty |
| Sieťové rozhranie | Podporuje komunikačné moduly Ethernet, DH+/DH-485 alebo ControlNet (plánované alebo neplánované) |
Fyzické rozmery
| Atribút | Typ klávesnice | Dotykový typ |
|---|---|---|
| Hmotnosť (približne) | 2,8 kg (6,2 lb) | 2,5 kg (5,6 lb) |
| Rozmery (V x Š x H) | 248 x 399 x 55 mm | 248 x 329 x 55 mm |
| Rozmery výrezu (V x Š) | 224 x 375 mm | 224 x 305 mm |
Environmentálne podmienky
| Atribút | Podrobnosti |
|---|---|
| Prevádzková teplota | 0…55°C (32…131°F) |
| Skladovacia teplota | -25…70°C (-13…158°F) |
| Relatívna vlhkosť | 5–95 % bez kondenzácie |
