Product Description
Prehľad produktu:
- Výrobca: Allen-Bradley

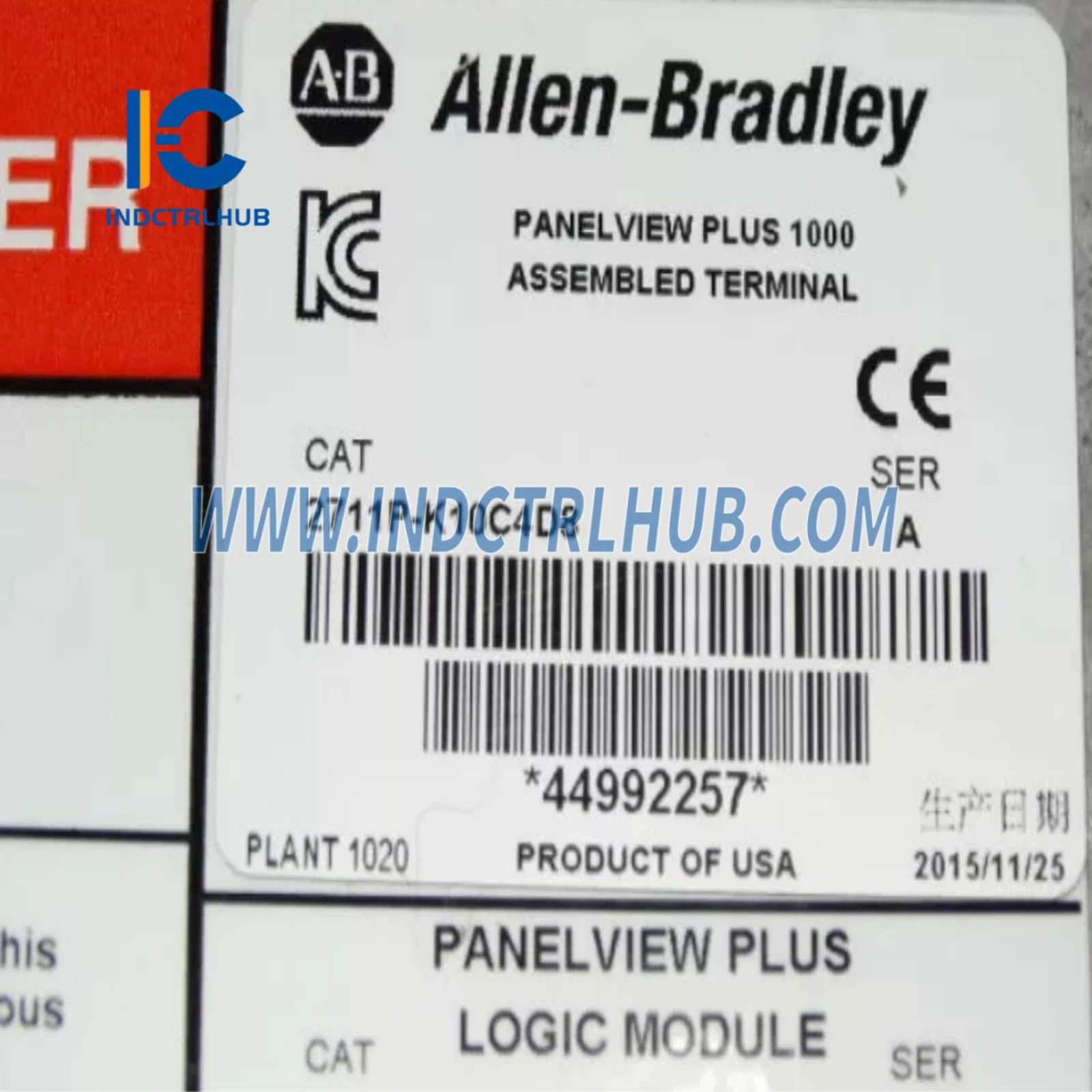

- Model/Číslo dielu: 2711P-K10C4D8

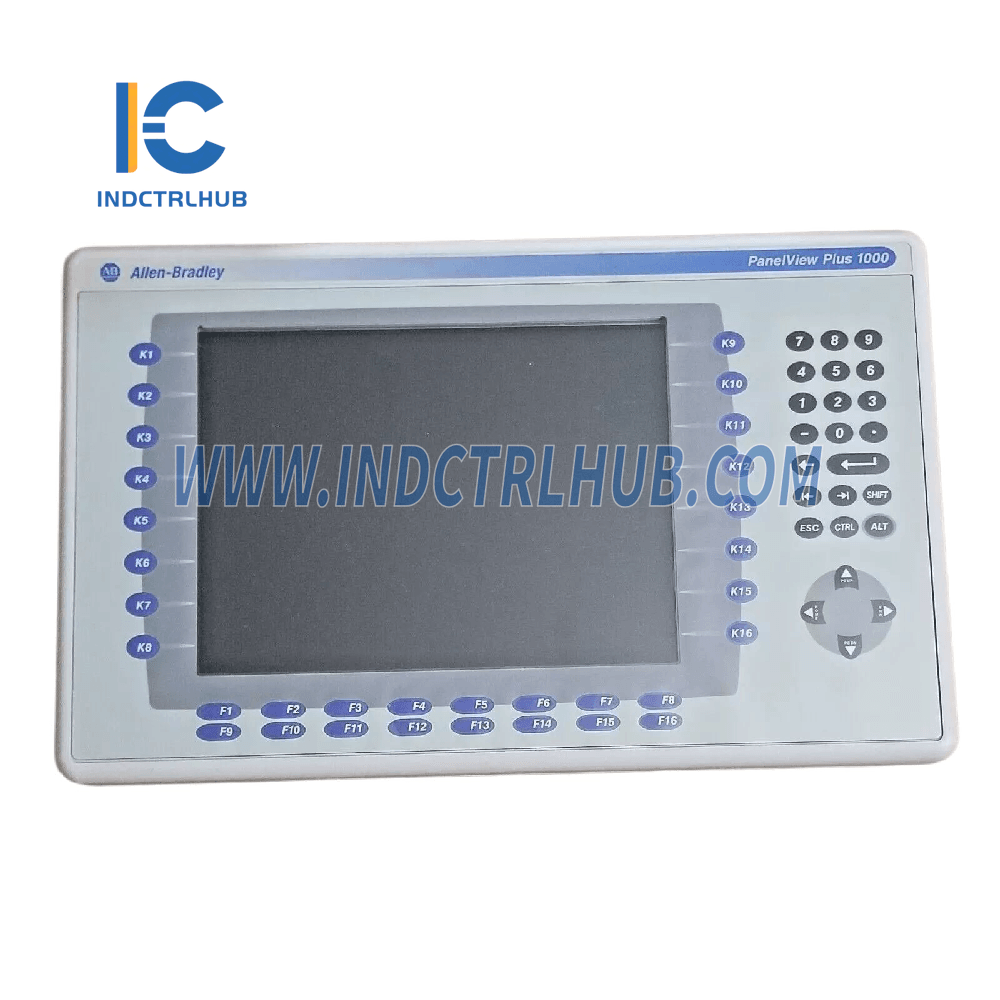

- Popis: PanelView Plus 6 terminál
- Séria: PanelView Plus 6 (700 až 1500 terminálov bez rozšírených funkcií)
- Veľkosť displeja: 10,4 palca
- Typ displeja: Farebný aktívny-matrix TFT
- Typ vstupu: Klávesnica
- Operačný systém: Windows CE 6.0 (bez rozšírených funkcií a prehliadačov súborov)
Elektrické špecifikácie:
| Atribút | Špecifikácia |
|---|---|
| Typ napájacieho napätia | DC (18-32 V DC, nominálne 24 V DC) |
| Spotreba energie | Maximálne 70 W (2,9 A pri 24 V DC), typicky 39 W (1,6 A pri 24 V DC) |
| Komunikačné porty | 1 x Ethernet (10/100 Mbps, Auto-MDI/MDI-X) 1 x RS-232 2 x USB host porty |
| Podporované protokoly | TCP/IP, EtherNet/IP |
| Batéria reálneho času | Batériou zálohované hodiny, presnosť ±2 minúty za mesiac, životnosť batérie 4 roky pri 25 °C |
| Externé úložisko | Podporuje Secure Digital (SD) kartu (hot-swappable SD slot) USB flash disky (vymeniteľné USB 2.0 host porty) |
Kľúčové vlastnosti:
| Atribút | Špecifikácia |
|---|---|
| Počet funkčných klávesov | 32 programovateľných funkčných klávesov (F1...F16, K1...K16) |
| Podporované jazyky | 79 online jazykov |
| Podpora receptov | Áno |
| Systém správ | Áno (s vyrovnávacou pamäťou a potvrdením) |
| Rozlíšenie displeja | 640 x 480 pixelov (horizontálne x vertikálne) |
| Jas | 300 cd/m² (Nity) |
| Dotyková technológia | Žiadne (len klávesnica) |
| Popis klávesnice | Membrána z nehrdzavejúcej ocele, numerické, navigačné a funkčné klávesy |
| Pamäť | 512 MB RAM, 512 MB nevolatilnej pamäte (približne 79 MB voľnej používateľskej pamäte) |
Environmentálne špecifikácie:
| Atribút | Špecifikácia |
|---|---|
| Krytovanie (NEMA) | NEMA: 12, 13, 4X IP54, IP65 (predná strana) |
| Prevádzková teplota | 0 °C až 55 °C |
| Nepracovná teplota | -25 °C |
| Vlhkosť | 5 % až 95 %, bez kondenzácie |
| Vibrácie | 10 až 57 Hz (0,012 špička-špička posun) 57 až 500 Hz (špičkové zrýchlenie 2 G) |
| Otras | Prevádzka: 15 G pri 11 ms |
| Nadmorská výška (prevádzková) | 2000 metrov |
Mechanické špecifikácie:
| Atribút | Špecifikácia |
|---|---|
| Rozmery (V׊×H) | Výška: 248 mm (9,76 in) Šírka: 399 mm (15,7 in) Hĺbka: 55 mm (2,17 in) |
| Rozmery výrezu | 211 x 158 mm |
| Hmotnosť | Približne 2,5 kg (5,5 lbs) |
| Montáž na stenu/priamy montáž | Áno (montáž na lištu nie je podporovaná) |
Kompatibilita softvéru:
| Atribút | Špecifikácia |
|---|---|
| Podporovaný softvér | FactoryTalk View Machine Edition (verzia 6.0 alebo novšia) FactoryTalk ViewPoint (verzia 1.2 alebo novšia) |
Kryt a stupne ochrany:
| Atribút | Špecifikácia |
|---|---|
| Kryt | NEMA/UL Typ 12, 13, 4X (len na vnútorné použitie) |
| Stupeň ochrany | IP54, IP65 (predný panel) |
Ďalšie informácie:
- Sila stlačenia kláves: 340 g (1 milión stlačení)
- Podsvietenie: CCFL (studená katódová fluorescenčná lampa) s minimálnou životnosťou 50 000 hodín pri 25 °C (77 °F), vymeniteľné v teréne
- Životnosť batérie: Minimálne 4 roky pri 25 °C (77 °F)
- Odvod tepla: 240 BTU/h
- Prevádzková nadmorská výška: Až do 2000 metrov
