Product Description
Prehľad produktu:
Výrobca: Allen-Bradley

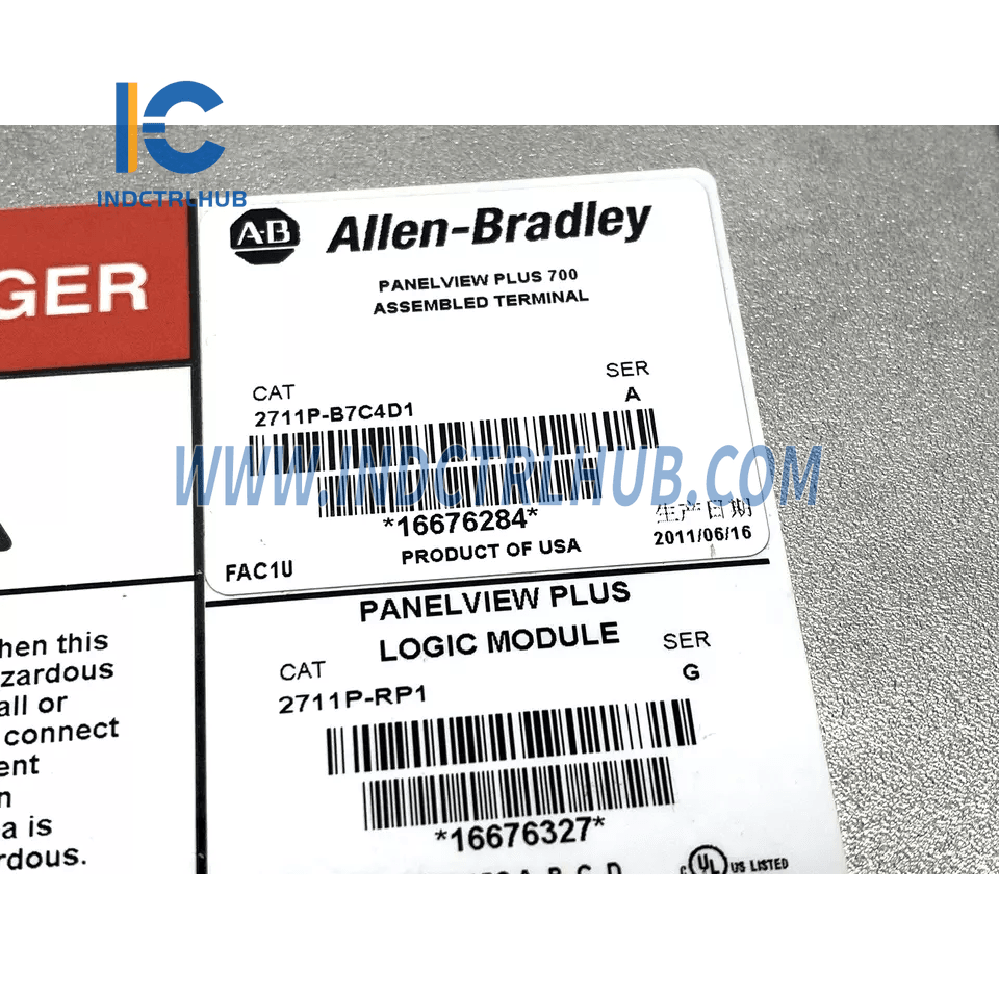

Model/Číslo dielu: 2711P-B7C4D1

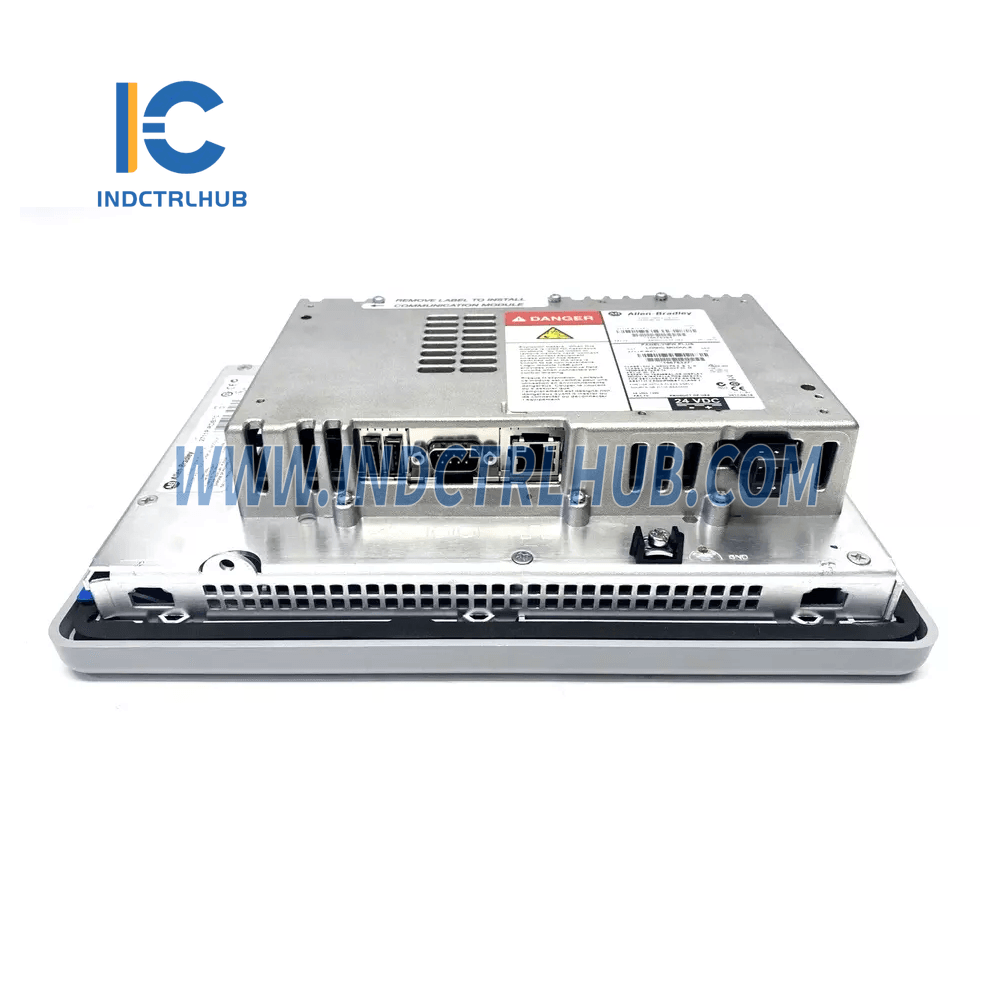

Popis: PanelView Plus terminál (model 700)
- Séria: PanelView Plus 6
- Displej: 7-palcový farebný TFT displej
- Typ vstupu: Klávesnica/Dotyk
- Napájanie: DC vstup
- Operačný systém: Windows CE 6.0
- Komunikácia: Ethernet, RS-232
- Štandardné vlastnosti: Klávesnica, dotyková obrazovka, farebný TFT displej, operačný systém Windows CE
Technické špecifikácie
| Atribút | Podrobnosti |
|---|---|
| Typ displeja | Farebný aktívny-matrix TFT |
| Veľkosť displeja | 7-palcový |
| Zobrazovacia plocha (ŠxV) | 132 x 99 mm (5,2 x 3,9 in.) |
| Rozlíšenie | 640 x 480, 18-bitová farebná grafika |
| Jas | 300 cd/m² (Nity) |
| Podsvietenie | CCFL, minimálna životnosť 50 000 hodín (možnosť výmeny v teréne) |
| Dotyková obrazovka | 8-vodičový analógový rezistívny, 1 milión stlačení, prevádzková sila: 10...110 g |
| Klávesnica | Membrána z nehrdzavejúcej ocele, numerické, navigačné a funkčné klávesy, 1 milión stlačení, prevádzková sila: 340 g |
| Funkčné klávesy klávesnice | 22 funkčných kláves (F1...F10, K1...K12) |
| Reálny čas | Hodiny s batériou s presnosťou ±2 minúty za mesiac, životnosť batérie: minimálne 4 roky pri 25°C (77°F) |
| Pamäť | 512 MB nevolatilná flash pamäť, 512 MB RAM |
| Externé úložisko | SD karta (1784-SDx) a USB flash disky (vymeniteľné za chodu, USB 2.0) |
| Operačný systém | Windows CE 6.0 s rozšírenými funkciami alebo bez nich a prehliadače súborov |
| Softvér | FactoryTalk View Machine Edition, verzia 6.0 alebo novšia, FactoryTalk ViewPoint, verzia 1.2 alebo novšia |
| Komunikačné porty | Ethernet (10/100 Mbps), RS-232, 2 USB host porty, 1 USB zariadenie port |
| Sieťové rozhranie | Voliteľné komunikačné moduly DH+/DH-485 alebo ControlNet |
| Vstupné napätie | 18…32V DC (24V DC nominálne) |
| Spotreba energie (DC) | 70 W max (2,9 A pri 24V DC), 39 W typicky (1,6 A pri 24V DC) |
| Zdroj napájania (DC) | Odporúčaný externý zdroj napájania: Kat. č. 2711P-RSACDIN |
| Vstupné napätie (AC) | 85…264V AC, 47…63 Hz |
| Spotreba energie (AC) | 160 VA max, 65 VA typicky |
| Hmotnosť | Klávesnica: 1,8 kg (4,1 lb), Dotyk: 1,7 kg (3,7 lb) |
| Rozmery (V׊×H) | Klávesnica: 193 x 290 x 55 mm (7,58 x 11,40 x 2,18 palca) Dotyk: 179 x 246 x 55 mm (7,04 x 9,68 x 2,18 palca) |
| Rozmery výrezu (VxŠxH) | Klávesnica: 167 x 264 mm (6,57 x 10,39 palca) Dotyk: 154 x 220 mm (6,08 x 8,67 palca) |
| Dodatočné poznámky | Hmotnosti a rozmery nezahŕňajú komunikačný modul. Pridajte 95 g (0,21 lb) pre komunikačný modul. |
