Product Description
Výrobca: Allen-Bradley
Model/Číslo dielu: 1794-OA16

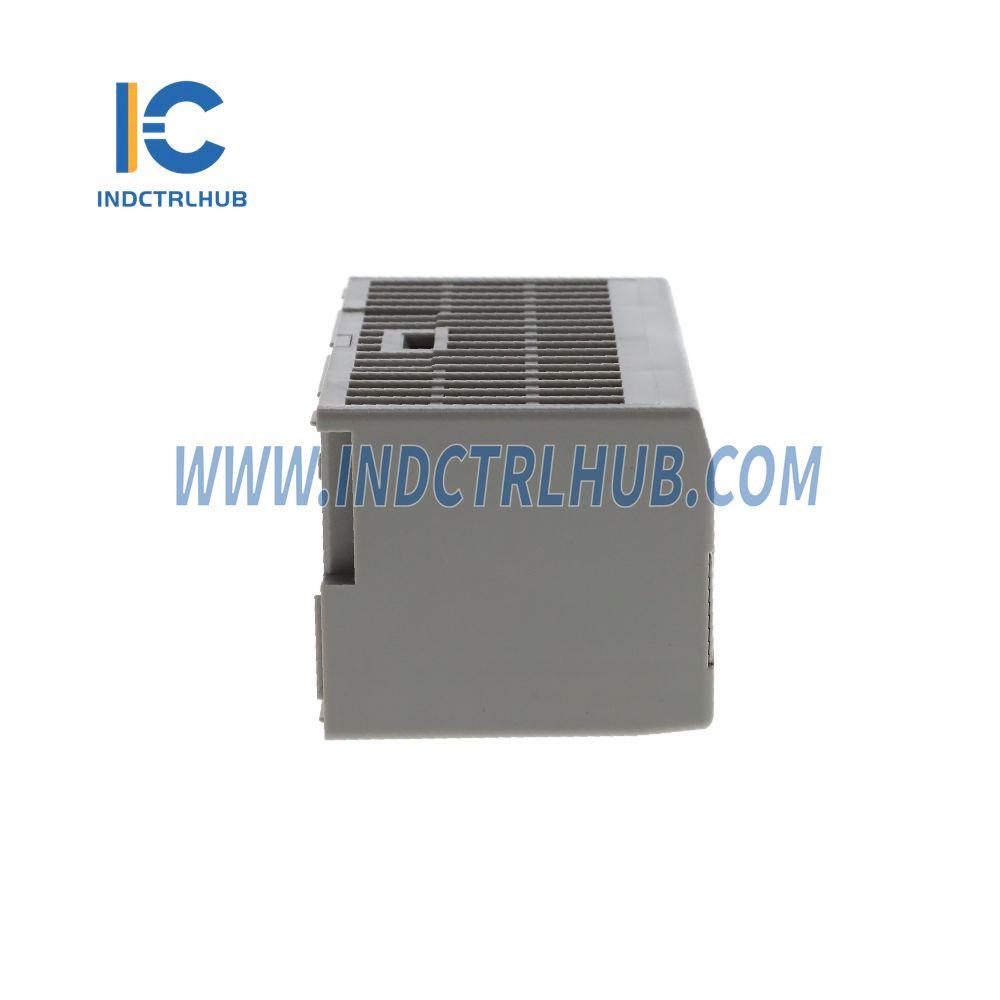

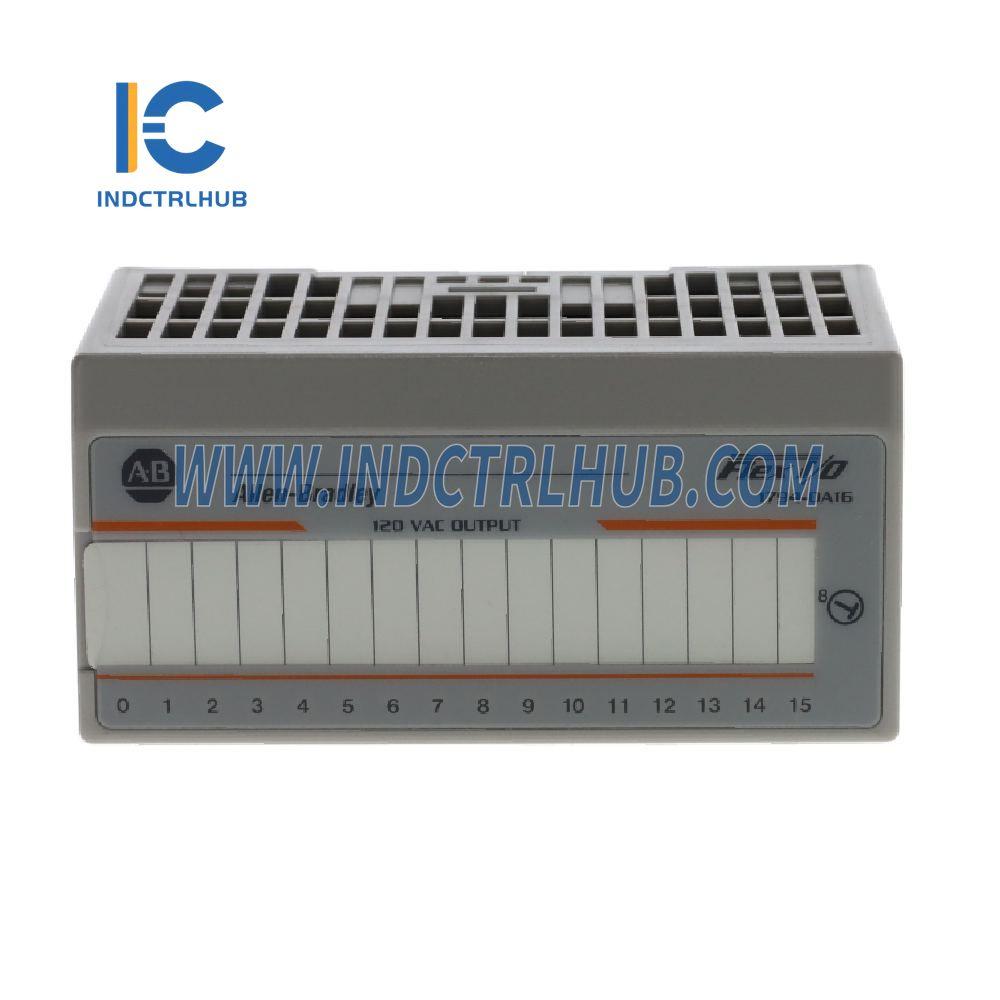

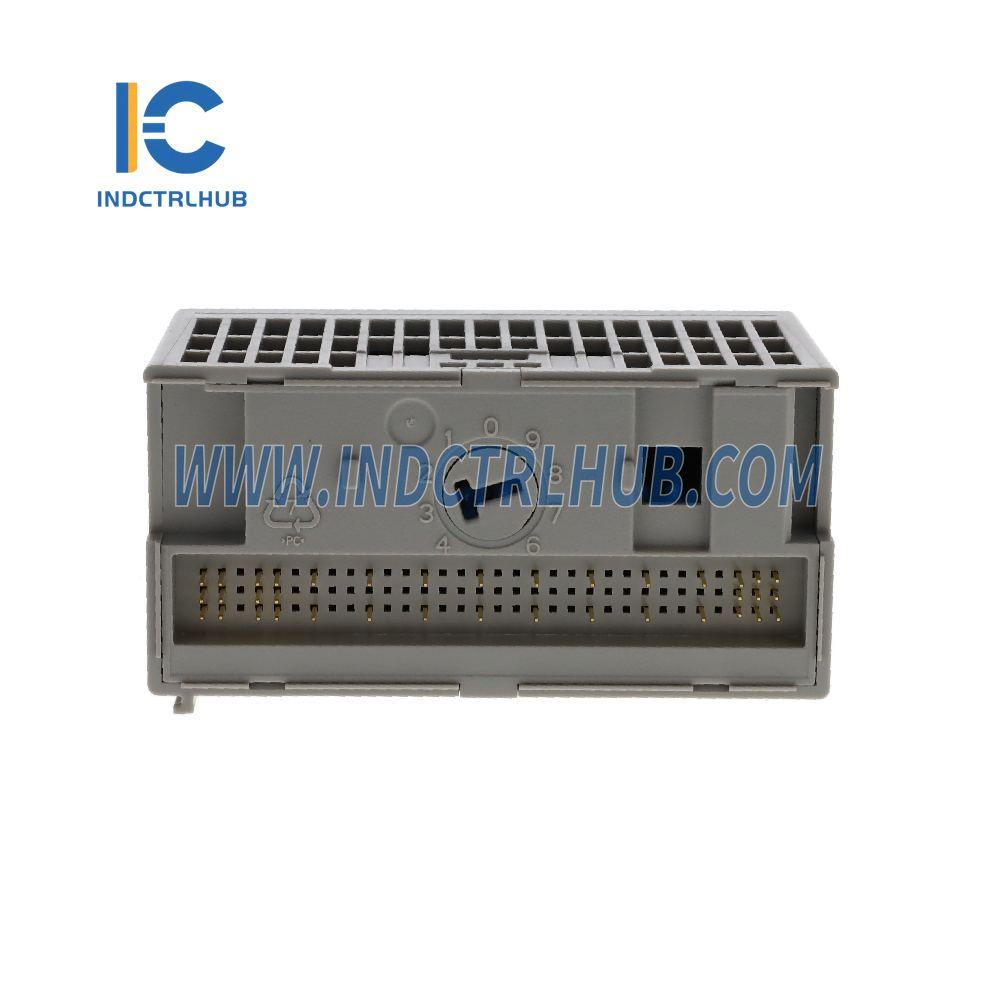

Popis: FlexLogix FLEX I/O AC digitálny výstupný modul
Kľúčové vlastnosti:
| Atribút | Hodnota |
|---|---|
| Počet výstupov | 16, neinšolované |
| Odporúčaná základňa terminálu | 1794-TBN, 1794-TBNF, 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TBKD, 1794-TBNK, 1794-TBNFK, 1794-TB3K, 1794-TB3SK |
| Montáž | Pozri krivku znižovania výkonu |
| Rozsah výstupného napätia (minimálny) | 74V AC |
| Rozsah výstupného napätia (menovitý) | 120V striedavého prúdu |
| Rozsah výstupného napätia (maximálny) | 132V AC |
| Menovitý výstupný prúd | 4,0 A (16 výstupov po 250 mA) |
| Minimálny prúd v činnom stave | 5,0 mA na výstup |
| Maximálny prúd v činnom stave | 500 mA na výstup pri 55 °C (131 °F) |
| Pokles napätia v zapnutom stave (max.) | 1,5V pri 0,5 A |
| Prúdový náraz | 7 A po dobu 40 ms, opakovateľné každých 8 sekúnd |
| Únikový prúd v stave vypnutia (max.) | 2,25 mA |
| Izolačné napätie | 120V (nepretržite), pole k zadnej doske |
| Testované | 1250V AC po dobu 60 s |
| Izolácia medzi kanálmi | Žiadne |
| Oneskorenia výstupného signálu | Vypnutie na zapnutie: max 1/2 cyklu Zapnutie na vypnutie: max 1/2 cyklu |
| Prúd Flexbus | 80 mA pri 5V DC |
| Maximálny výkonový odber | 4,7 W pri 0,5 A |
| Tepelný rozptyl (Max) | 16,1 BTU/h pri 0,5 A |
| Poistky | 2,5 A, 150V AC normálny poistkový, MQ2 |
Všeobecné špecifikácie:
| Atribút | Hodnota |
|---|---|
| Moment utiahnutia skrutky terminálu | Určené inštalovanou základňou terminálu |
| Rozmery | 94 x 94 x 69 mm (3,7 x 3,7 x 2,7 palca) |
| Hmotnosť (približne) | 96 g (3.38 oz) |
| Indikátory (indikácia na strane poľa) | 16 žltých stavových indikátorov |
| Napätie externého AC napájania | 120V striedavého prúdu |
| Rozsah napätia externého AC napájania | 74V – 132V AC |
| Poloha kľúčového spínača | 8 |
| Menovité zaťaženie pilotného obvodu | 5 A nárazový prúd |
| Severomérický teplotný kód | T4 |
| Trieda krytia | Žiadne (otvorený štýl) |
| Veľkosť vodiča | Určené inštalovanou základňou terminálu |
| Kategória zapojenia | 2 (na signálnych portoch) |
Environmentálne špecifikácie:
| Atribút | Hodnota |
|---|---|
| Prevádzková teplota | -20…+55 °C (-4…+131 °F) – 1794-OA8, 1794-OA8I 0 °C < Ta < +55 °C (+32 °F < Ta < +131 °F) – 1794-OA16, 1794-OA16K |
| Teplota okolia, max | 55 °C (131 °F) |
| Teplota, neprevádzková | -40…+85 °C (-40…+185 °F) |
| Relatívna vlhkosť | 5…95 % bez kondenzácie |
| Vibrácie (prevádzkové) | 5 g pri 10...500 Hz |
| Náraz (prevádzkový) | 30 g |
| Náraz (neprevádzkový) | 50 g |
| Emisie | IEC 61000-6-4 |
| Imunita voči ESD | IEC 61000-4-2: 6 kV kontaktné výboje 8 kV výboje vzduchom |
| Imunita voči vyžarovanému RF rušeniu | IEC 61000-4-3: 10 V/m s 1 kHz sínusovou vlnou 80 % AM od 80 do 2000 MHz |
| Imunita EFT/B | IEC 61000-4-4: ±2 kV @ 5 kHz na napájacích portoch ±2 kV @ 5 kHz na signálnych portoch |
| Imunita voči prepätiu | IEC 61000-4-5: ±1 kV medzi linkami (DM) a ±2 kV medzi linkou a zemou (CM) na signálnych portoch |
| Imunita voči vedenému RF rušeniu | IEC 61000-4-6: 10 V rms s 1 kHz sínusovou vlnou 80 % AM od 150 kHz do 80 MHz |
