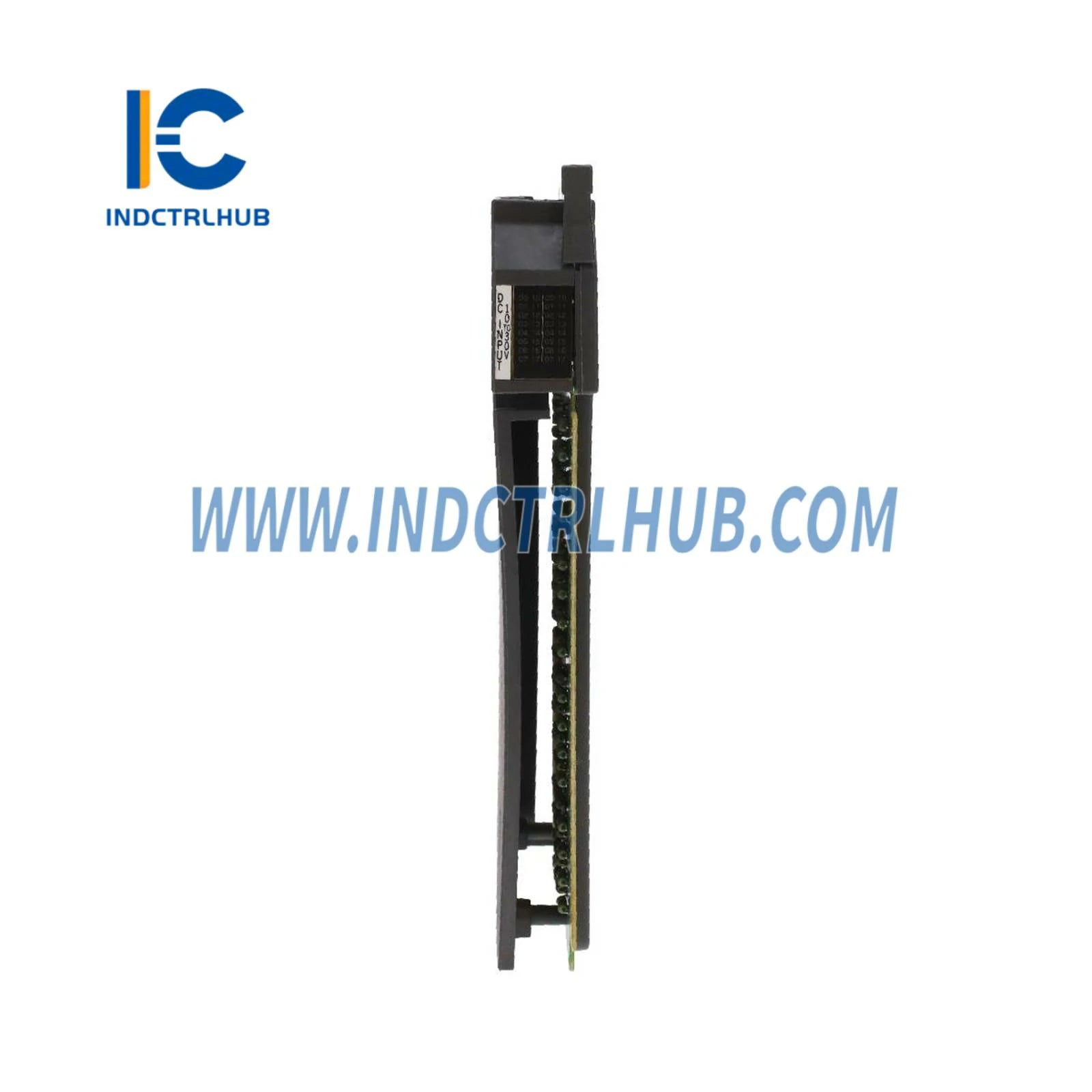

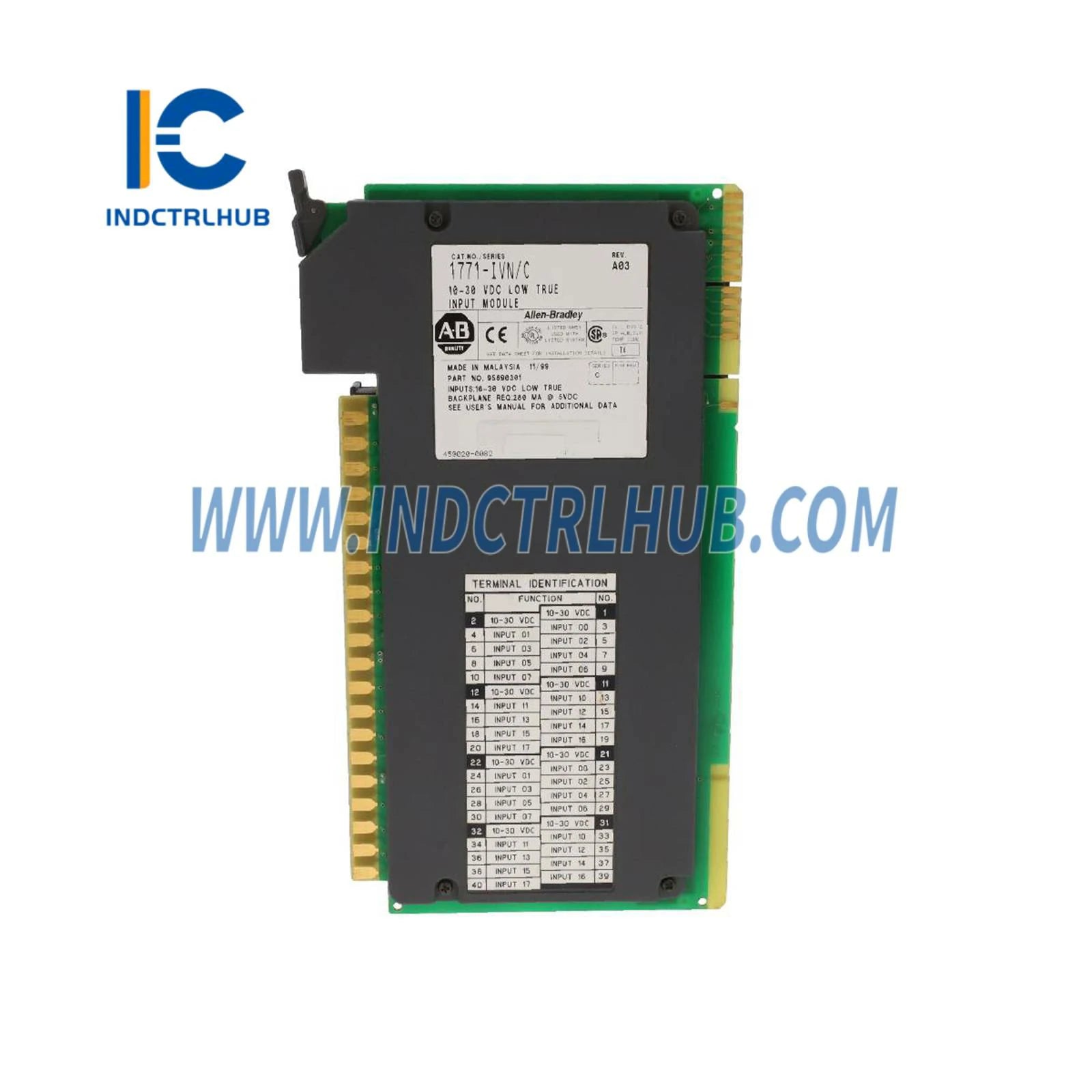

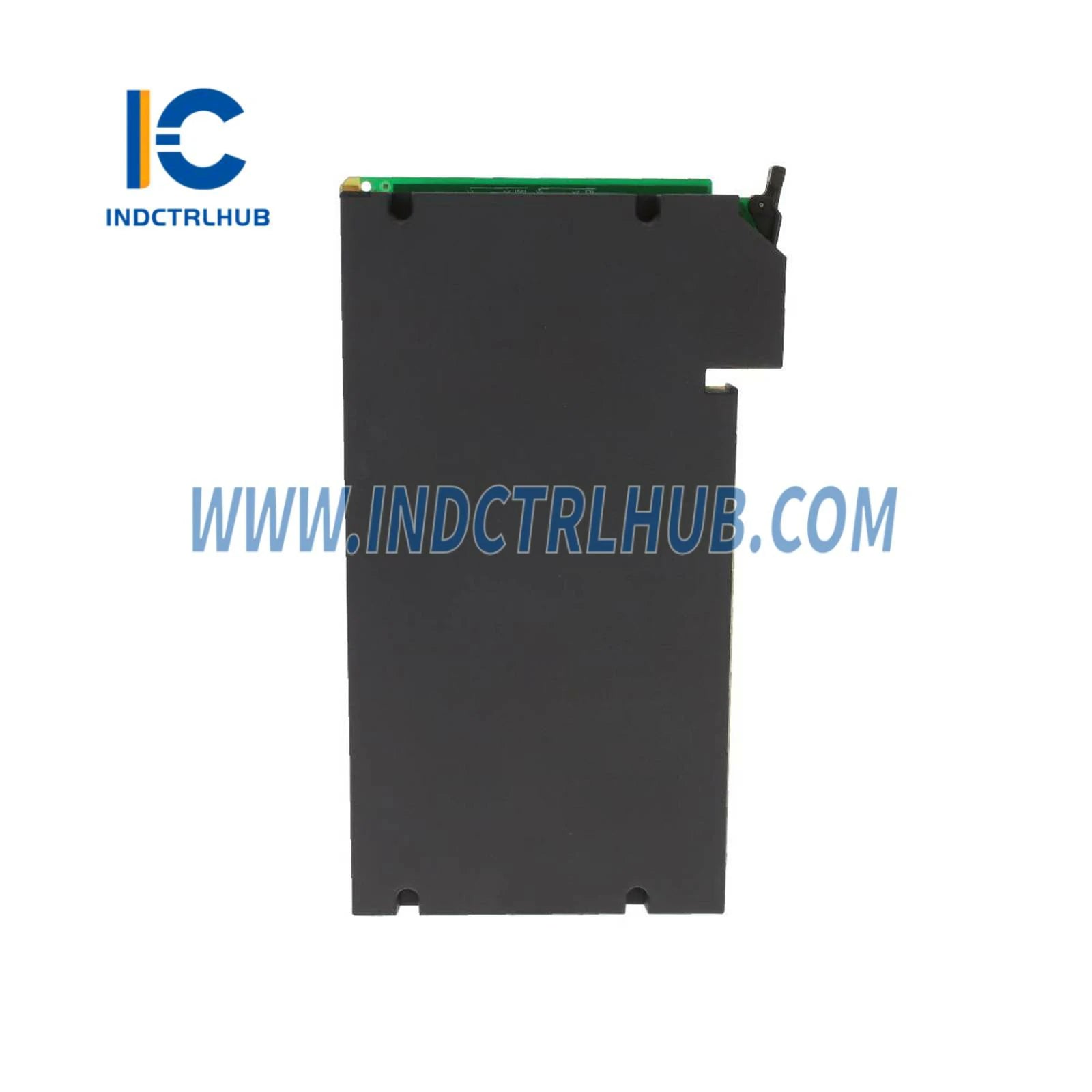

ALLEN BRADLEY 1771-IVN DC(10-30V) Vstupný modul

Vstupy na modul

32

Umiestnenie modulu

1771-A1B až -A4B alebo novší I/O šasi

Rozsah vstupného napätia

10 až 30V DC

Menovitý vstupný prúd

4,7mA @ 10V; 15,6mA @ 30V

Minimálny prúd v vypnutom stave

1,7mA @ 5V DC

Maximálne napätie v vypnutom stave

5V jednosmerného prúdu

Minimálne napätie v zapnutom stave

10V DC

Oneskorenie vstupného signálu

Z nízkeho na vysoký: 6ms (±2ms)  Z vysokého na nízky: 6ms (±2ms)

Výkonové straty

Max: 15W  Min: 1,5W

Tepelný rozptyl

Max: 51,2 BTU/h  Min: 5,1 BTU/h

Prúd na spätnom paneli

280mA @ 5V DC (max)

Izolačné napätie

Testované na odolnosť 500V počas 60s

Vodiče a zapojenie

14 AWG (2,5mm²) viacžilová medená vodič s hodnotením 60°C alebo vyšším

Izolácia vodiča

Max: 3/64 palca (1,2 mm)

Environmentálne podmienky

Prevádzková teplota: 0 až 60°C (32 až 140°F)  Teplota skladovania: -40 až 85°C (-40 až 185°F)  Relatívna vlhkosť: 5 až 95 %, nekondenzujúca

Odolnosť proti otrasom

IEC 60068-2-27 (Nepackované nárazy): 30g, 50g

Odolnosť proti vibráciám

IEC 60068-2-6 (Prevádzka): 2g @ 10-500Hz

Imunita voči ESD

IEC 61000-4-2: ±4kV kontaktné výboje

Imunita voči vyžarovanému RF rušeniu

IEC 61000-4-3: 10V/m s 1kHz sínusovou vlnou 80% AM od 30MHz do 1000MHz

Imunita EFT/B

IEC 61000-4-4: ±1kV @ 5kHz na signálnych portoch

Imunita voči prepätiu

IEC 61000-4-5: ±1kV medzi linkami (DM) a ±2kV medzi linkou a zemou (CM) na signálnych portoch
