Product Description

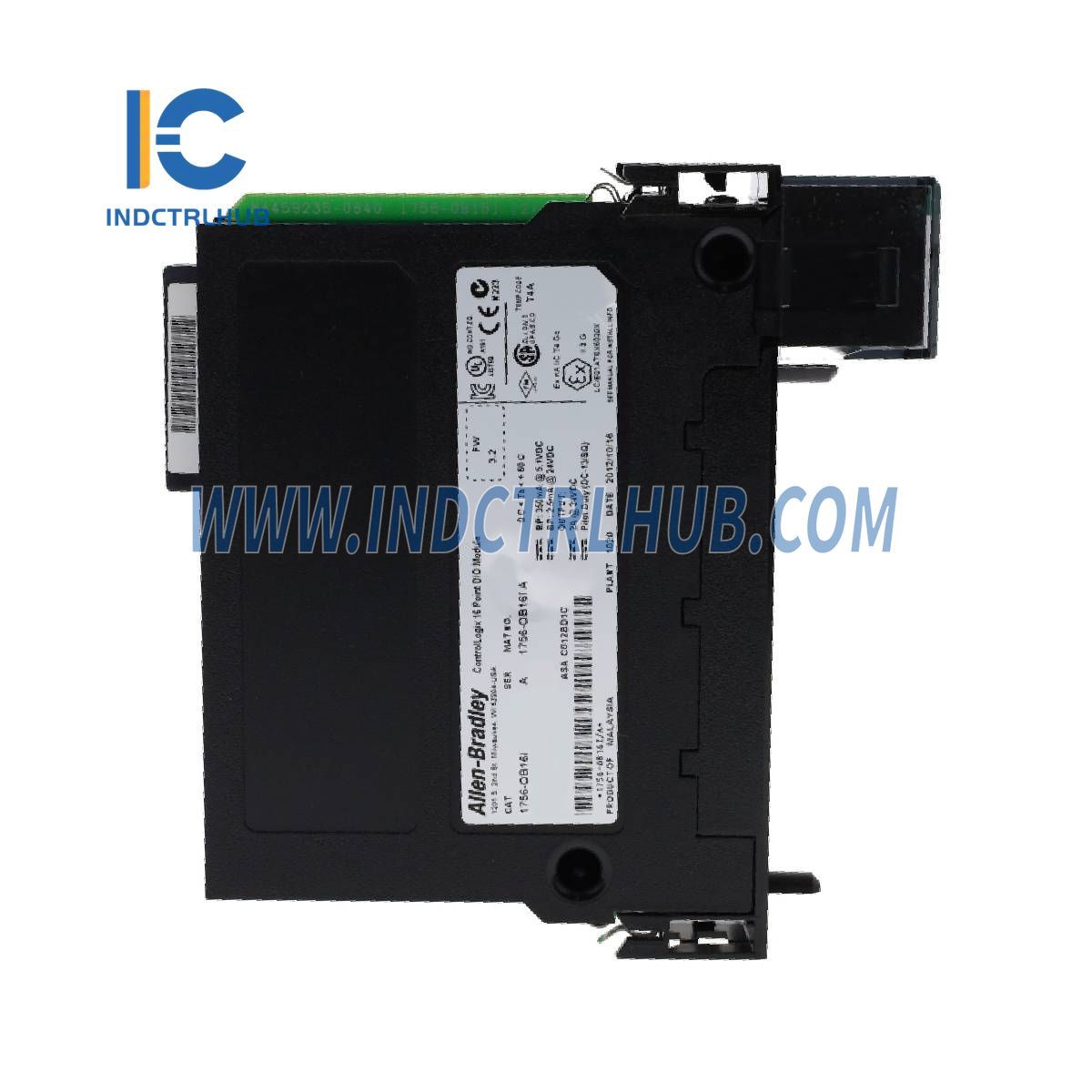

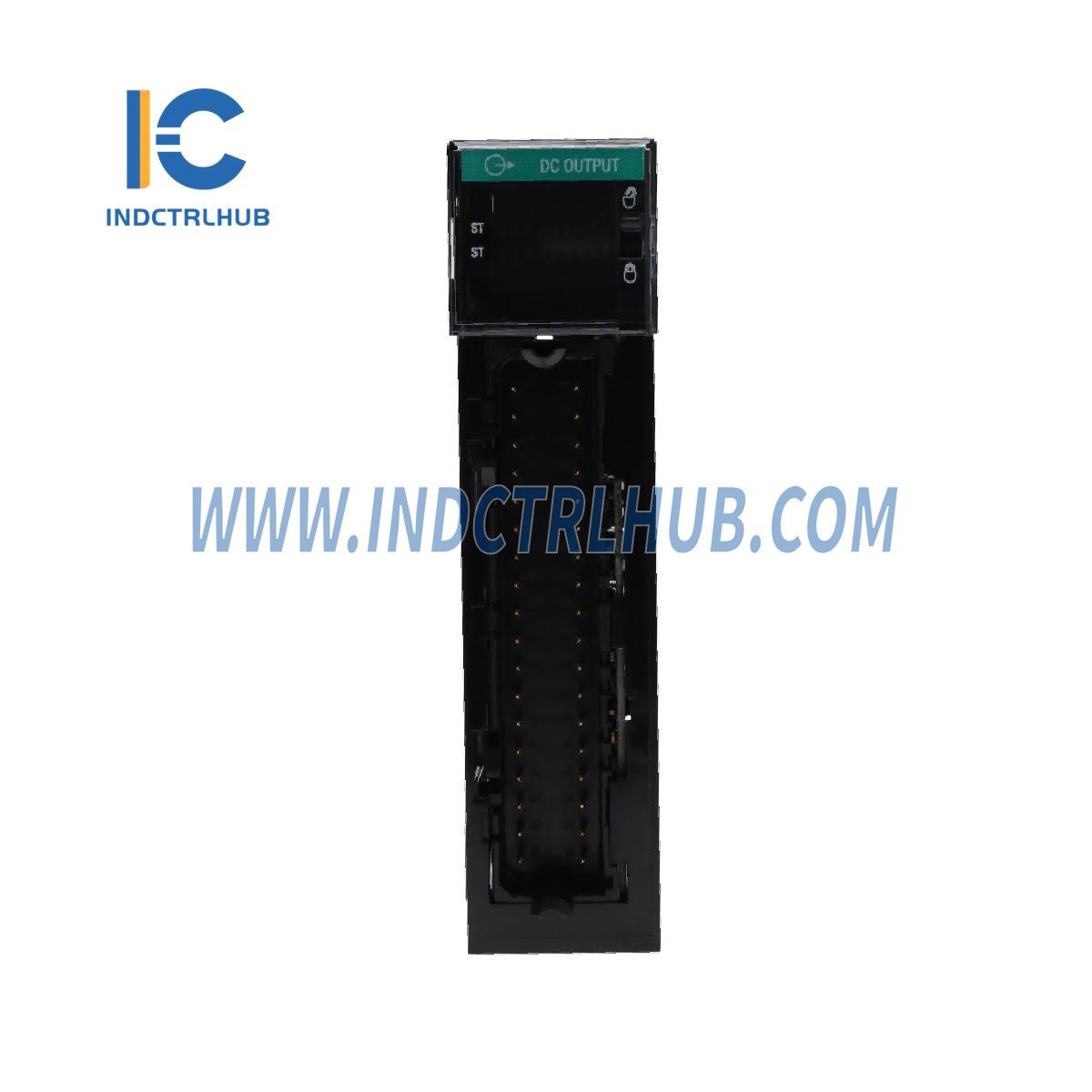

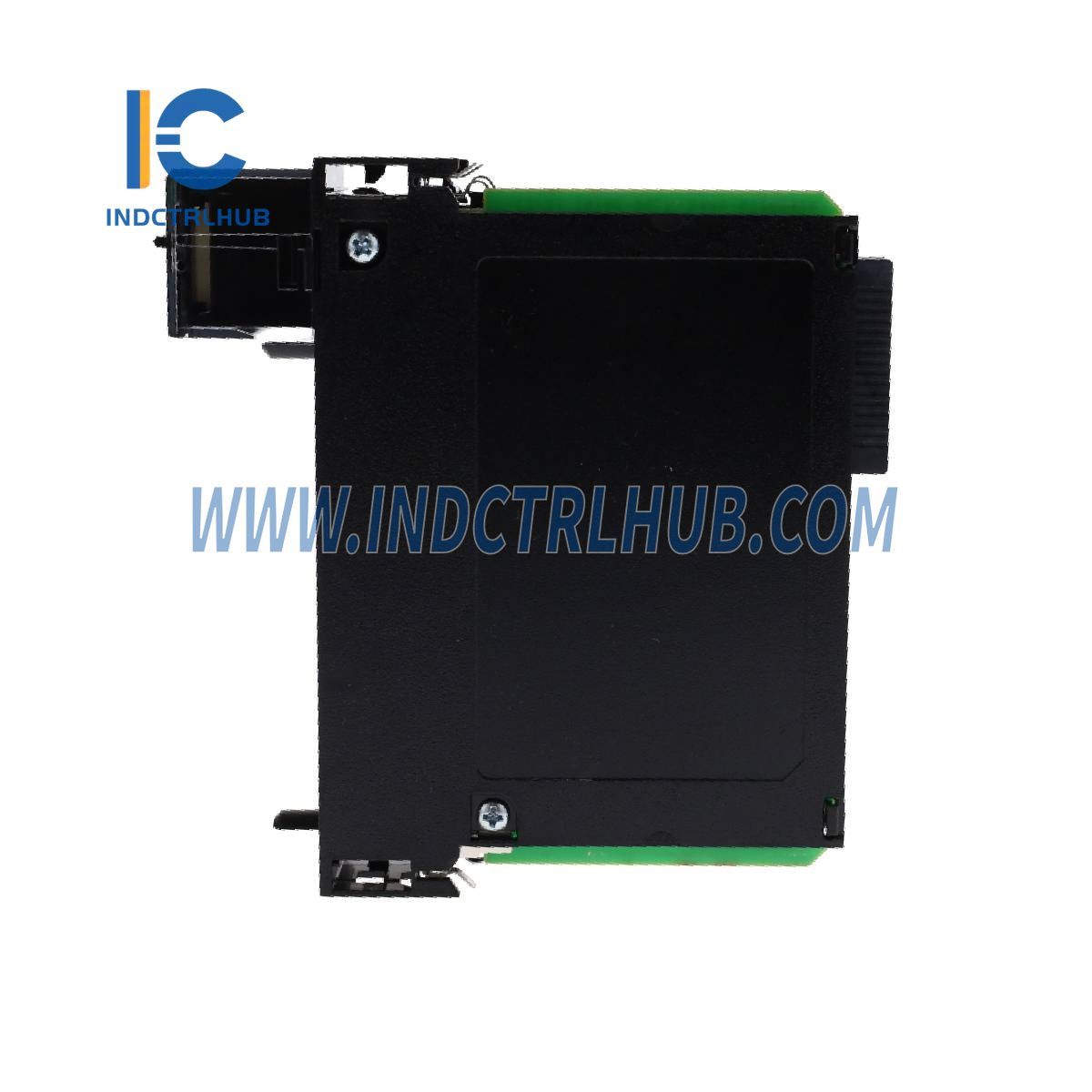

Podrobnosti o produkte: Allen-Bradley 1756-OB16I DC digitálny I/O modul
| Výrobca | Číslo modelu/dielu | Popis |
|---|---|---|
| Allen-Bradley | 1756-OB16I | DC Digitálny I/O Modul |
Technické špecifikácie
| Atribút | 1756-OB16I / 1756-OB16IK |
|---|---|
| Počet výstupov | 16 individuálne izolovaných |
| Pilotná záťaž | 2 A (DC-13SQ) |
| Kategória napätia | 12/24V DC sink/source |
| Prevádzkové napätie | 10…30V DC (UL certifikované pre 24V DC nominálne) |
| Čas oneskorenia výstupu | Z vypnutého na zapnuté: max. 1 ms / Z zapnutého na vypnuté: max. 2 ms |
| Odber prúdu pri 5.1V | 350 mA |
| Odběr proudu pri 24V | 2,5 mA |
| Celkový výkon backplanu | 1,8 W |
| Maximálny výkonový odber | 3,6 W pri 60°C (140°F) |
| Tepelný rozptyl | 12,28 BTU/h |
| Únikový prúd v stave vypnutia (max.) | 0,5 mA na bod |
| Pokles napätia v zapnutom stave (max.) | 1,2V DC pri 2 A |
| Maximálny prúd na bod | 2 A pri 30°C (86°F) / 1 A pri 60°C (140°F) (lineárne znižovanie) |
| Maximálny prúd na modul | 8 A pri 30°C (86°F) / 4 A pri 60°C (140°F) (lineárne znižovanie) |
| Nárazový prúd na bod | 4 A po dobu 10 ms na bod, opakovateľné každé 2 s |
| Zaťažovací prúd (minimálny) | 1 mA na bod |
| Naplánované výstupy | Synchronizácia do max. 16,7 µs (Koordinovaný systémový čas) |
| Stavy režimu poruchy na bod | Udržať posledný stav, Zapnuté alebo Vypnuté (predvolené Vypnuté) |
| Stavy režimu programu na bod | Udržať posledný stav, Zapnuté alebo Vypnuté (predvolené Vypnuté) |
| Izolačné napätie | 250V nepretržite (základný typ izolácie, výstupy-k-backplane), 125V nepretržite (výstup-k-výstupu) |
| Kľúčovanie modulu | Elektronické, softvérovo konfigurovateľné |
| Poistky | Nie je chránené (pre výstupnú ochranu sa odporúča Fused IFM) |
| Odnímateľný svorkovnicový blok (RTB) | 1756-TBCH / 1756-TBS6H |
| RTB kľúčovanie | Mechanické definované používateľom |
| Šírka drážky | 1 |
| Kategória vodiča | Kategória 1 (Priemyselné usmernenia pre zapojenie a uzemnenie automatizácie) |
| Typ krytu | Žiadne (otvorený štýl) |
| Teplotný kód | T4 |
Environmentálne špecifikácie
| Atribút | 1756-OB16I / 1756-OB16IK |
|---|---|
| Prevádzková teplota | 0…60 °C (32…140 °F) |
| Nepracovná teplota | -40…85 °C (-40…185 °F) |
| Relatívna vlhkosť | 5…95 % bez kondenzácie |
| Vibrácie | 2 g pri 10…500 Hz (IEC 60068-2-6) |
| Náraz (prevádzkový) | 30 g (IEC 60068-2-27) |
| Náraz (neprevádzkový) | 50 g (IEC 60068-2-27) |
| Norma emisií | IEC 61000-6-4 |
| Imunita proti elektrostatickému výboju (ESD) | IEC 61000-4-2 (6 kV kontakt, 8 kV vzduch) |
| Imunita voči vyžarovanému RF rušeniu | IEC 61000-4-3 (10V/m s 1 kHz sínusovou vlnou 80 % AM od 80 do 2000 MHz) |
| Imunita EFT/B | IEC 61000-4-4 (±4 kV pri 5 kHz na signálnych portoch) |
| Imunita voči prepätiu | IEC 61000-4-5 (±1 kV medzi vodičmi, ±2 kV medzi vodičom a zemou na signálnych portoch) |
| Imunita voči vedenému RF rušeniu | IEC 61000-4-6 (10V rms s 1 kHz sínusovou vlnou 80 % AM od 150 kHz do 80 MHz) |
