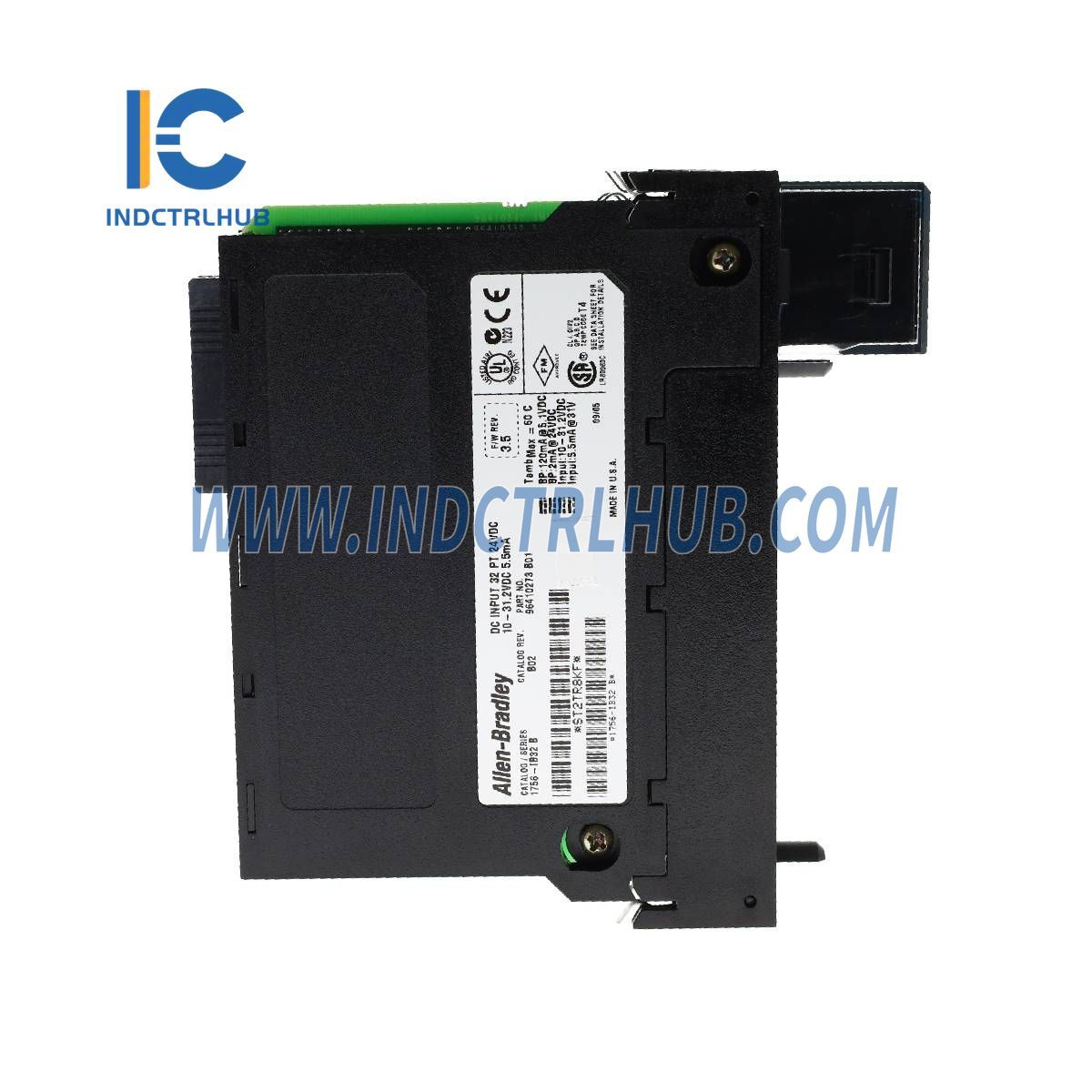

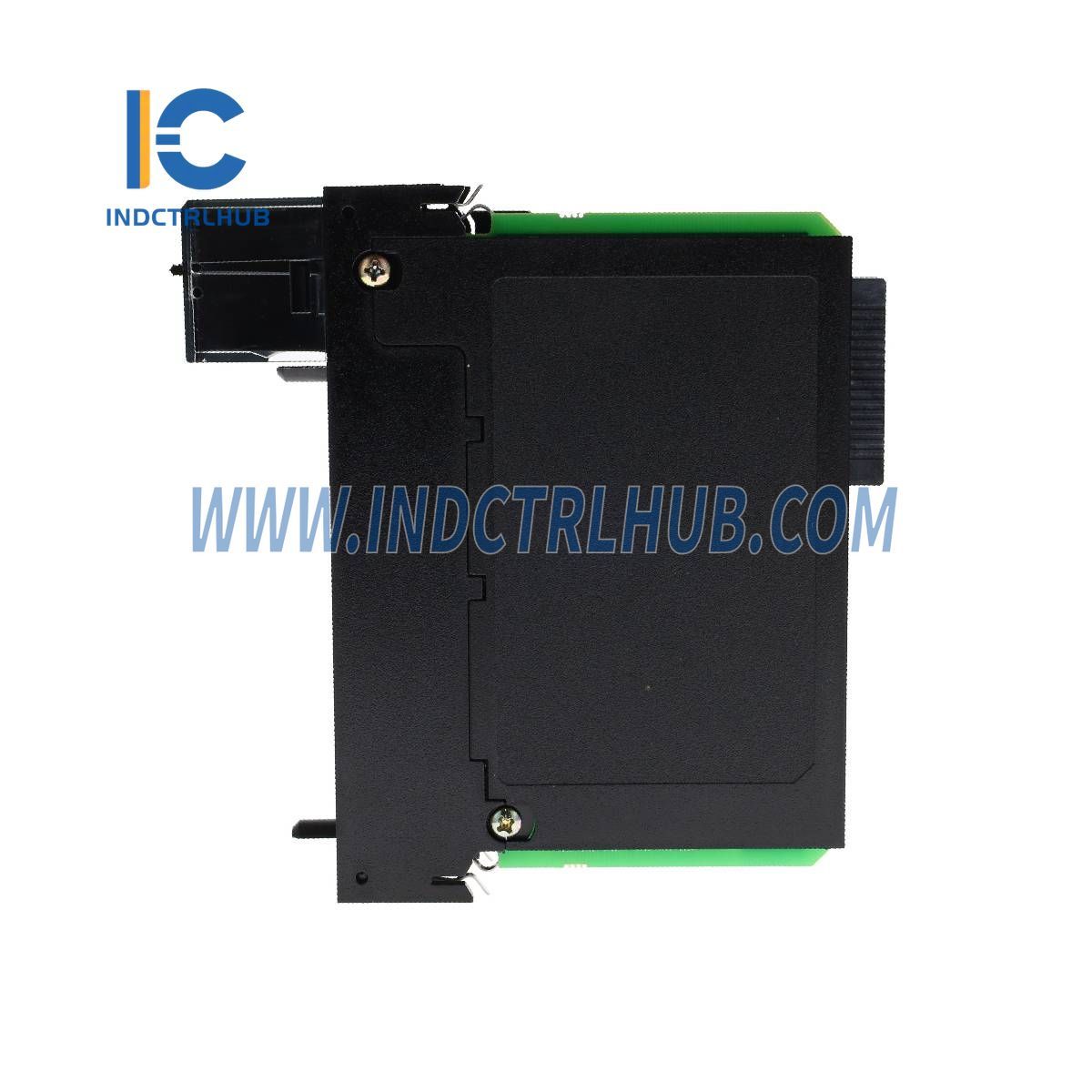

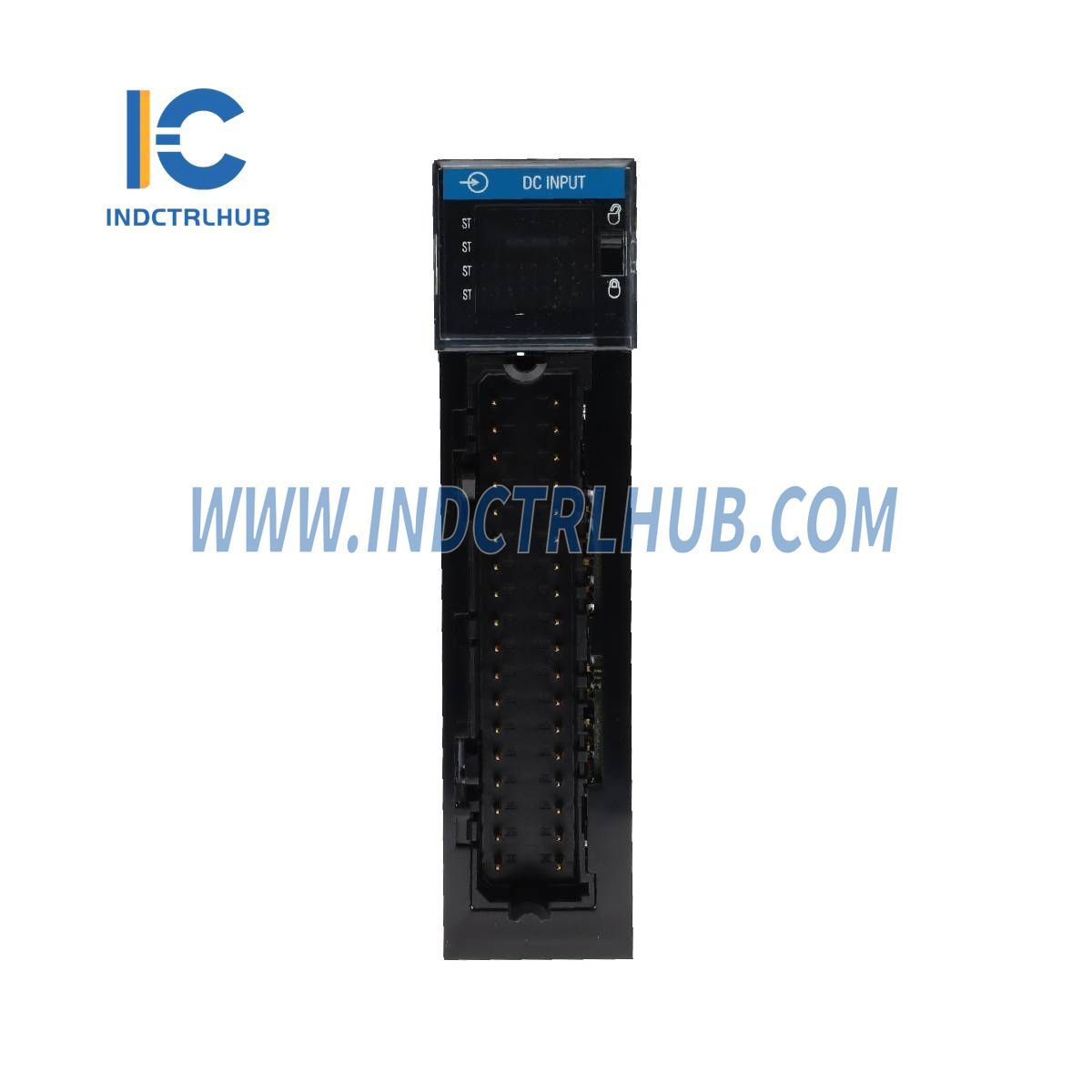

Allen-Bradley 1756-IB32 DC digitálny I/O modul
Allen-Bradley 1756-IB32 je DC digitálny I/O modul navrhnutý pre vysokohustotné vstupné aplikácie v priemyselných automatizačných systémoch. Poskytuje 32 vstupov s digitálnymi vstupmi typu sink pre 12/24V DC prevádzku.
Technické špecifikácie
Vstupné charakteristiky
| Atribút | Špecifikácia |
|---|---|
| Vstupy | 32 (16 bodov na skupinu) |
| Kategória napätia | 12/24V DC Sink |
| Prevádzkové napätie | 10–31,2V DC |
| Menovité vstupné napätie | 24 V DC |
| Čas oneskorenia vstupu (skrutka k zadnej doske) |
Vypnuté na Zapnuté: max 380 µs + čas filtra (voliteľné používateľom: 0 ms, 1 ms alebo 2 ms) Zapnuté na Vypnuté: max 420 µs + čas filtra (voliteľné používateľom: 0 ms, 1 ms, 2 ms, 9 ms alebo 18 ms) |
| Odběr proudu |
@ 5,1V: 120 mA @ 24V: 2 mA |
| Celkový výkon backplanu | 0,66 W |
| Maximálny výkonový odber | 6,2 W pri 60 °C (140 °F) |
| Tepelný rozptyl | 21,1 BTU/h pri 60 °C (140 °F) |
| Maximálne napätie v nečinnom stave | 5V |
| Maximálny prúd v stave vypnutia | 2,27 mA |
| Prúd v stave zapnutia |
Min: 4,8 mA pri 10V DC Max: 5,5 mA pri 31,2V DC |
| Nábehový prúd (max.) | 250 mA (klesá na <37 % za 22 ms, bez aktivácie) |
| Vstupná impedancia (max.) | 5,67 kΩ pri 31,2V DC |
Elektrické a funkčné vlastnosti
| Parameter | Hodnota |
|---|---|
| Cyklický čas aktualizácie | 200 µs – 750 ms |
| Zmena stavu | Softvérovo konfigurovateľné |
| Časová značka vstupov | ±200 µs |
| Izolačné napätie |
250V (nepretržité): Typ zosilnenej izolácie, vstupy k zadnej doske 250V (nepretržité): Základný typ izolácie, vstup skupina ku skupine Žiadna izolácia medzi jednotlivými vstupmi skupiny |
| Kľúčovanie modulu | Elektronické, softvérovo konfigurovateľné |
| Odnímateľný svorkovnicový blok (RTB) | 1756-TBCH, 1756-TBS6H, 1756-TBCHXT, 1756-TBS6HXT |
| RTB kľúčovanie | Mechanické definované používateľom |
| Šírka drážky | 1 |
| Kategória vodiča | 1 - na signálnych portoch |
| Ochrana proti opačnej polarite | Áno |
Špecifikácie zapojenia a svorkovnice
| Typ svorkovnice | Veľkosť vodiča |
|---|---|
| 1756-TBCH / 1756-TBCHXT |
Jednodrôtový: 0,33–2,1 mm² (22–14 AWG) pevný/pletený medený vodič s teplotnou odolnosťou 105 °C (221 °F) Dvojdrôtový: 0,33–1,3 mm² (22–16 AWG) pevný/pletený medený vodič s teplotnou odolnosťou 105 °C (221 °F) |
| 1756-TBS6H / 1756-TBS6HXT | Jednodrôtový: 0,33–2,1 mm² (22–14 AWG) pevný/pletený tienený medený vodič s teplotnou odolnosťou 105 °C (221 °F) |
| Špecifikácie momentu skrutiek svorkovnice | 0,5 N•m (4,4 lb•in) |
Environmentálne špecifikácie
| Atribút | Špecifikácia |
|---|---|
| Prevádzková teplota | 0–60 °C (32–140 °F) |
| Nepracovná teplota | -40 až +85 °C (-40 až +185 °F) |
| Relatívna vlhkosť | 5–95 % bez kondenzácie |
| Konformný náter | Áno |
| Odolnosť voči korozívnej atmosfére |
ASTM B845-97 Metóda H: Úroveň závažnosti G3 (ANSI/ISA 71.04-2013) ASTM B845-97 Metóda K: Úroveň závažnosti GX (ANSI/ISA 71.04-2013) IEC 60721-3-3:2019: Úroveň závažnosti CX |
| Odolnosť proti vibráciám | 2 g pri 10–500 Hz |
| Odolnosť proti otrasom (prevádzka) | 30 g |
| Odolnosť proti otrasom (neprevádzkový stav) | 50 g |
Elektromagnetická zhoda a imunita
| Parameter | Štandard zhody | Špecifikácia |
|---|---|---|
| Emisie | IEC 61000-6-4 | - |
| Imunita voči ESD | IEC 61000-4-2 |
6 kV (kontaktné výboje) 8 kV (výboje vo vzduchu) |
| Imunita voči vyžarovanému RF rušeniu | IEC 61000-4-3 |
10V/m s 1 kHz sínusovou vlnou 80 % AM (80–2000 MHz) 10V/m s 200 Hz 50 % pulzom 100 % AM @ 900 MHz 10V/m s 200 Hz 50 % pulzom 100 % AM @ 1890 MHz 3V/m s 1 kHz sínusovou vlnou 80 % AM (2000–2700 MHz) |
