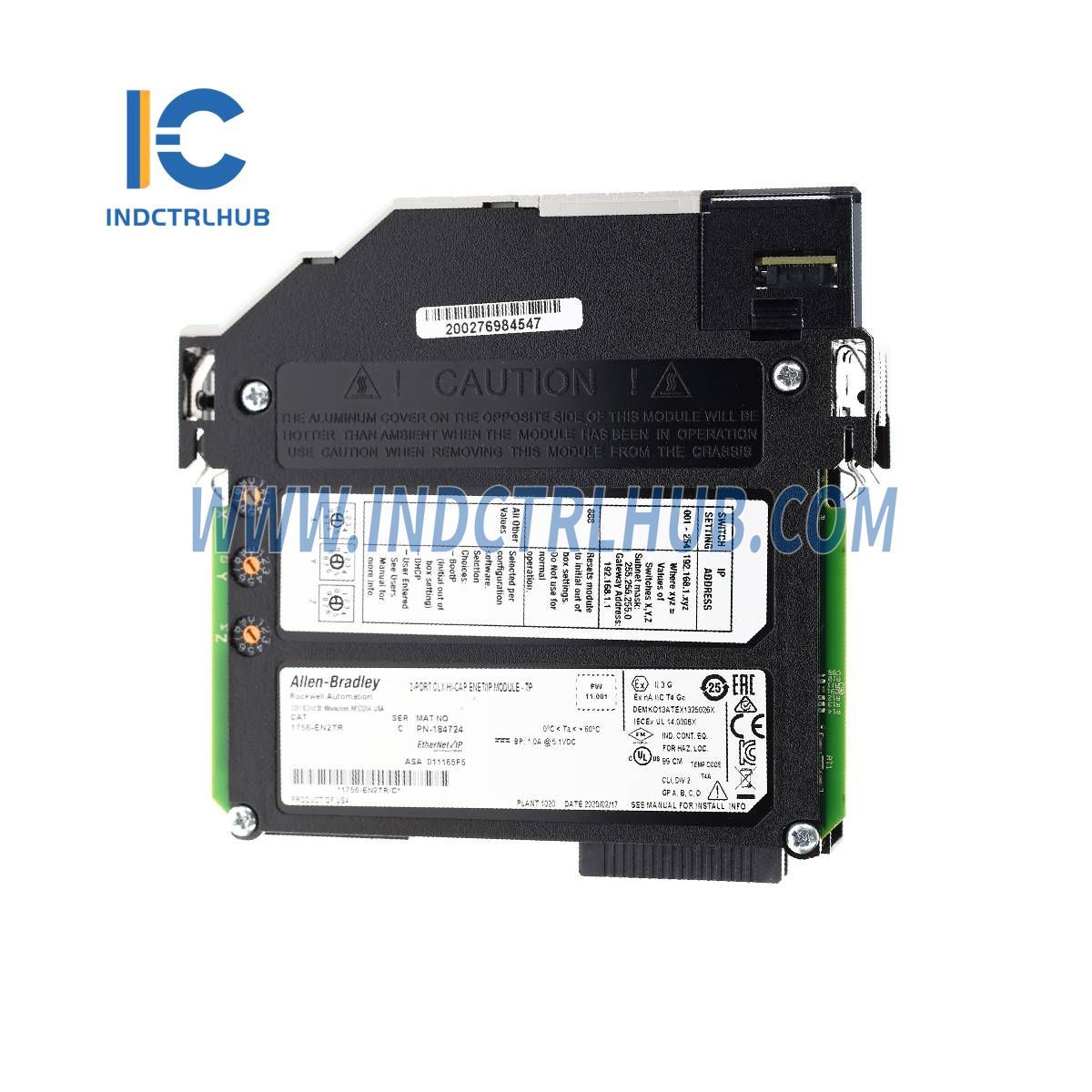

Allen-Bradley 1756-EN2TR 1756 ControlLogix komunikačný modul

Model/Číslo dielu

1756-EN2TR

Popis

1756 ControlLogix komunikačný modul

Rýchlosť komunikácie EtherNet/IP

10/100 Mbps

Odběr proudu pri 5,1 V DC

1,2 A

Výkonové straty

6,12 W

Tepelný rozptyl

20,9 BTU/h

Izolačné napätie

30V (nepretržite), základný typ izolácie, Ethernet k spätnému panelu, USB k spätnému panelu a USB k Ethernetu; typovo testované pri 980V AC po dobu 60 s

Šírka drážky

1

Umiestnenie modulu

Na báze šasi, akýkoľvek slot

Šasi

1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17

Napájanie (štandardné)

1756-PA72, 1756-PA75, 1756-PB72, 1756-PB75, 1756-PC75, 1756-PH75

Napájanie (redundantné)

1756-PA75R, 1756-PB75R, 1756-PSCA2

Ethernetové porty

2 Ethernet RJ45 (kategória 5)

Ethernetový kábel

Káblové pripojenie 802.3, tienené alebo netienené skrútené páry

USB port

USB plná rýchlosť (12 Mbps) (len na dočasné miestne programovanie, nie na trvalé pripojenie alebo nebezpečné miesta)

Kategória zapojenia

3 - na USB portoch, 2 - na Ethernet portoch

Severoamerický kód teploty

T4A

ATEX teplotný kód

T4

IECEx teplotný kód

T4

Trieda krytia

Žiadne (otvorený štýl)

Prevádzková teplota

0 °C < Ta < 60 °C (32 °F < Ta < 140 °F)

Maximálna teplota okolia vzduchu

60 °C (140 °F)

Teplota skladovania

-40 °C < Ta < 85 °C (-40 °F < Ta < 185 °F)

Relatívna vlhkosť

5…95 % bez kondenzácie

Vibrácie

2 g pri 10…500 Hz

Náraz (prevádzkový)

30 g

Náraz (neprevádzkový)

30 g

Emisný štandard

CISPR 11 (IEC 61000-6-4) trieda A

Imunita voči ESD

IEC 61000-4-2 (6 kV kontaktový výboj)
