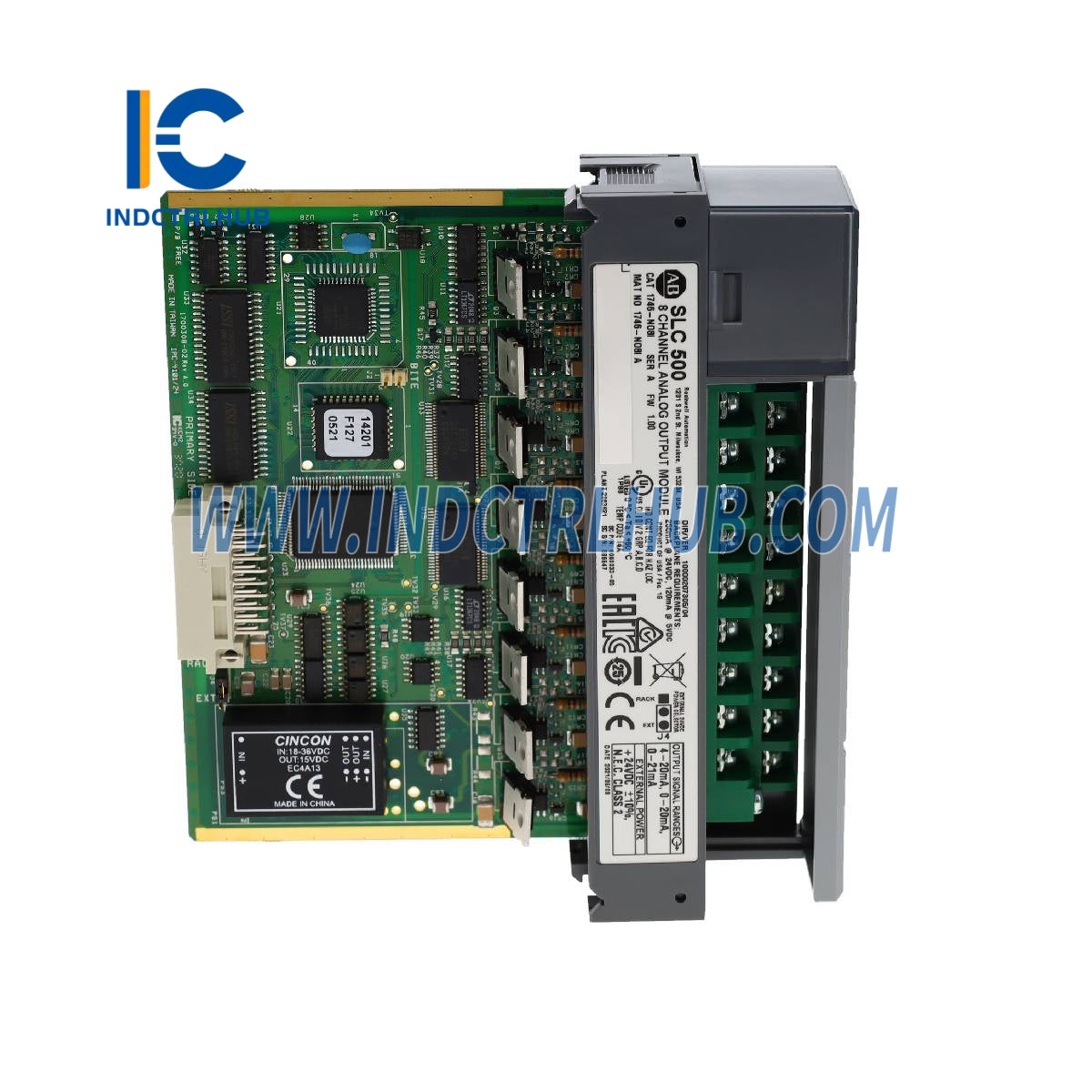

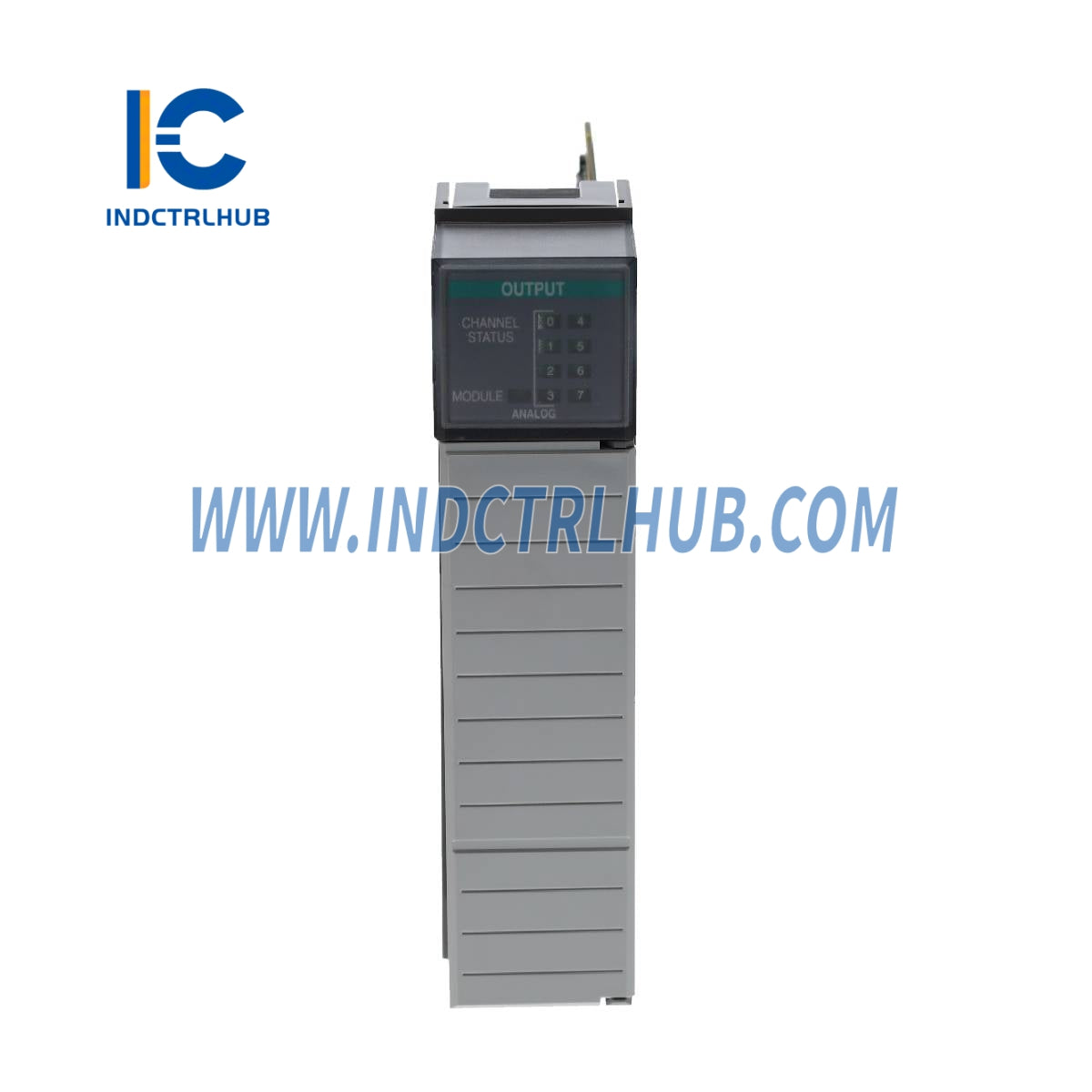

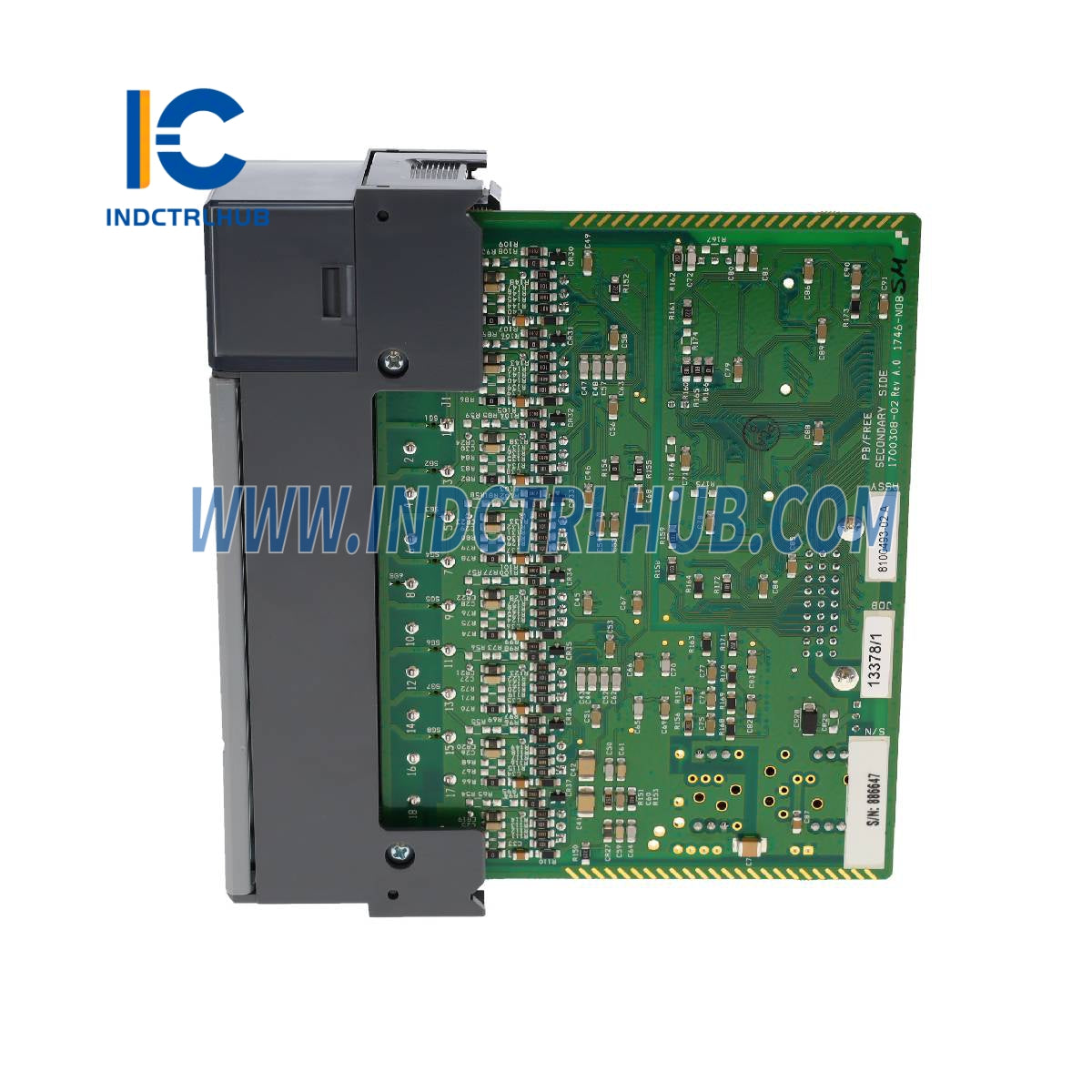

Product Description
🔹 Všeobecné informácie
|
Výrobca |
Allen-Bradley |
|---|---|
|
Model/Číslo dielu |
1746-NO8I |
|
Popis |
Analógový výstupný modul |
🔹 Technické špecifikácie
Výkon a elektrické charakteristiky
|
Atribút |
Špecifikácia |
|---|---|
|
Umiestnenie I/O šasi |
Akýkoľvek slot šasi 1746 okrem slotu 0 |
|
Spotreba prúdu zadnej dosky (maximálna) |
120 mA pri 5 V DC 250 mA pri 24 V DC (jumper J4 nastavený na RACK) 0 mA pri 24 V DC (jumper J4 nastavený na EXT) |
|
Spotreba energie zadnej dosky (typická) |
5,6 W |
|
Voliteľný externý zdroj 24 V DC |
+24 V DC ±10 % (vyžaduje sa N.E.C. trieda 2) |
|
Tepelný rozptyl |
6,6 W |
|
Izolácia poľa od zadnej dosky |
500 V DC |
Výstupy & charakteristiky signálu
|
Atribút |
1746-NO8I (výstup prúdu) |
1746-NO8V (výstup napätia) |
|---|---|---|
|
Počet výstupov |
8 |
8 |
|
Typ výstupu |
Aktuálne |
Napätie |
|
Výstupný rozsah |
0 až 21,5 mA |
±10,25 V DC |
|
Výstupné kódovanie (proporcionálne škálovanie) |
0 až 32 767 |
-32 768 až +32 767 |
|
Rozlíšenie D/A prevodníka |
16-bitový (366 nA/počítanie) |
16-bitový (320 µV/počítanie) |
|
Nelinearita |
0,06 % plnej škály |
0,06 % plnej škály |
|
Metóda prevodu DAC |
R-2R reťazcová sieť |
R-2R reťazcová sieť |
|
Výstupný čas odozvy na skok |
1 ms (0 až 95 % plnej škály) |
1 ms (0 až 95 % plnej škály) |
|
Čas aktualizácie kanála (typický) |
Trieda 1: 5 ms na aktualizáciu všetkých 8 kanálov Trieda 3: 10 ms na aktualizáciu všetkých 8 kanálov |
Trieda 1: 5 ms na aktualizáciu všetkých 8 kanálov Trieda 3: 10 ms na aktualizáciu všetkých 8 kanálov |
|
Rozsah záťaže |
0 až 500 ohm |
1K ohm a viac |
|
Zaťažovací prúd |
N/A |
10 mA (max) |
|
Reaktancia záťaže |
1 µH (max) |
1 µF (max) |
|
Výstupná impedancia |
Viac ako 1 M ohm |
Menej ako 1,0 ohm |
|
Schopnosť prekročenia rozsahu |
7,5 % (21,5 mA) |
2,5 % (±10,25 V) |
Presnosť a charakteristiky chýb
|
Atribút |
1746-NO8I (výstup prúdu) |
1746-NO8V (výstup napätia) |
|---|---|---|
|
Celková presnosť |
0,1 % z plnej škály pri 25°C 0,2 % z plnej škály pri 60°C |
0,1 % z plnej škály pri 25°C 0,2 % z plnej škály pri 60°C |
|
Celkový posun presnosti |
±33 ppm/°C z plnej škály (max) |
±33 ppm/°C z plnej škály (max) |
|
Chyba zosilnenia |
0,08 % z plnej škály pri 25°C 0,15 % z plnej škály pri 60°C |
0,08 % z plnej škály pri 25°C 0,15 % z plnej škály pri 60°C |
|
Posun chyby zosilnenia |
±25 ppm/°C z plnej škály (max) |
±25 ppm/°C z plnej škály (max) |
|
Posun chyby |
±12 LSB pri 25°C (typ) ±29 LSB pri 60°C (typ) |
±13 LSB pri 25°C (typické) ±32 LSB pri 60°C (typické) |
|
Posun chyby |
±0,48 LSB/°C (max) |
±0,53 LSB/°C (max) |
Fyzické & inštalácia
|
Atribút |
Špecifikácia |
|---|---|
|
LED indikátory |
- 8 zelených indikátorov stavu kanála (jeden na kanál) - 1 zelený indikátor stavu modulu |
|
Kalibrácia |
Kalibrované v továrni |
|
Odporúčaný kábel |
Belden 8761 ( tienený, skrútený pár) alebo ekvivalent |
|
Maximálna veľkosť vodiča |
Dva vodiče 14 až 24 AWG na terminál |
|
Uzemňovací vodič (voliteľné) |
Pletenec široký ¼ palca (minimálne) |
|
Svorkovnica |
Odnímateľný (dodávaný) |
|
Katalógové číslo náhradného terminálového bloku |
1746-RT25G |
