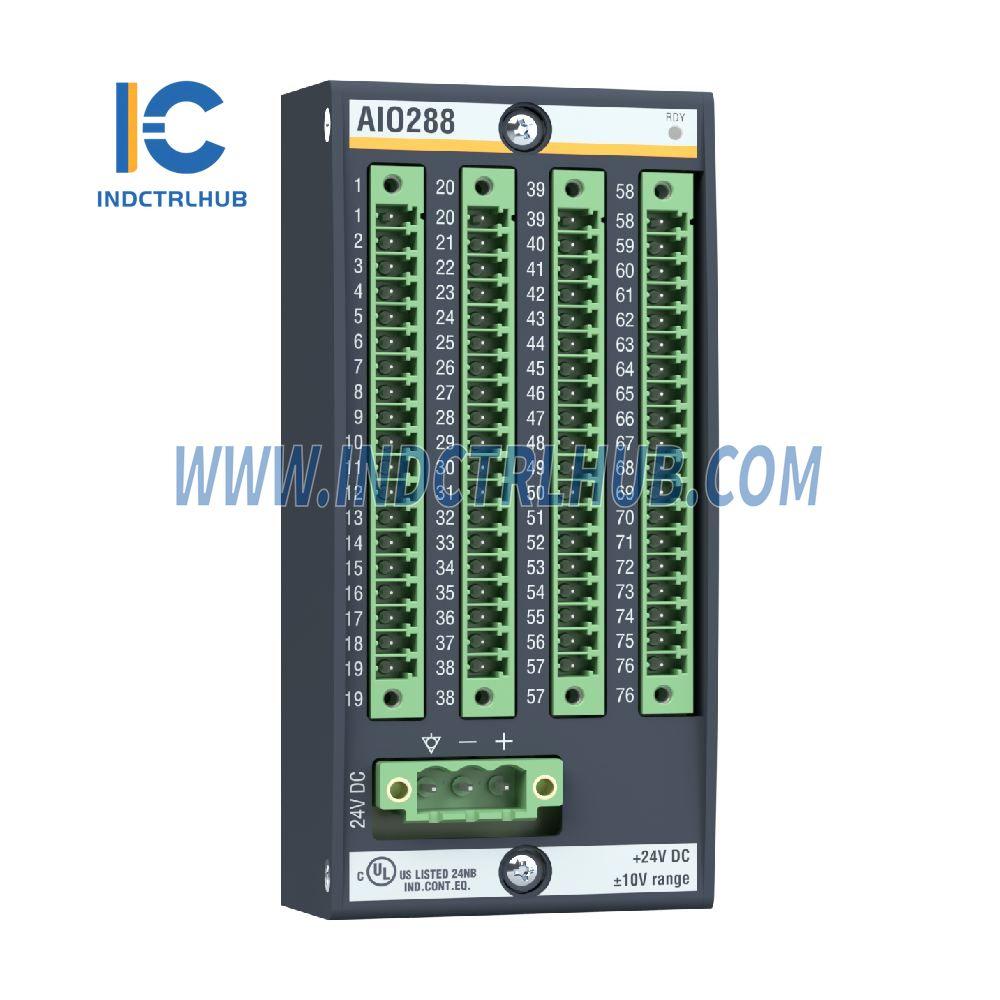

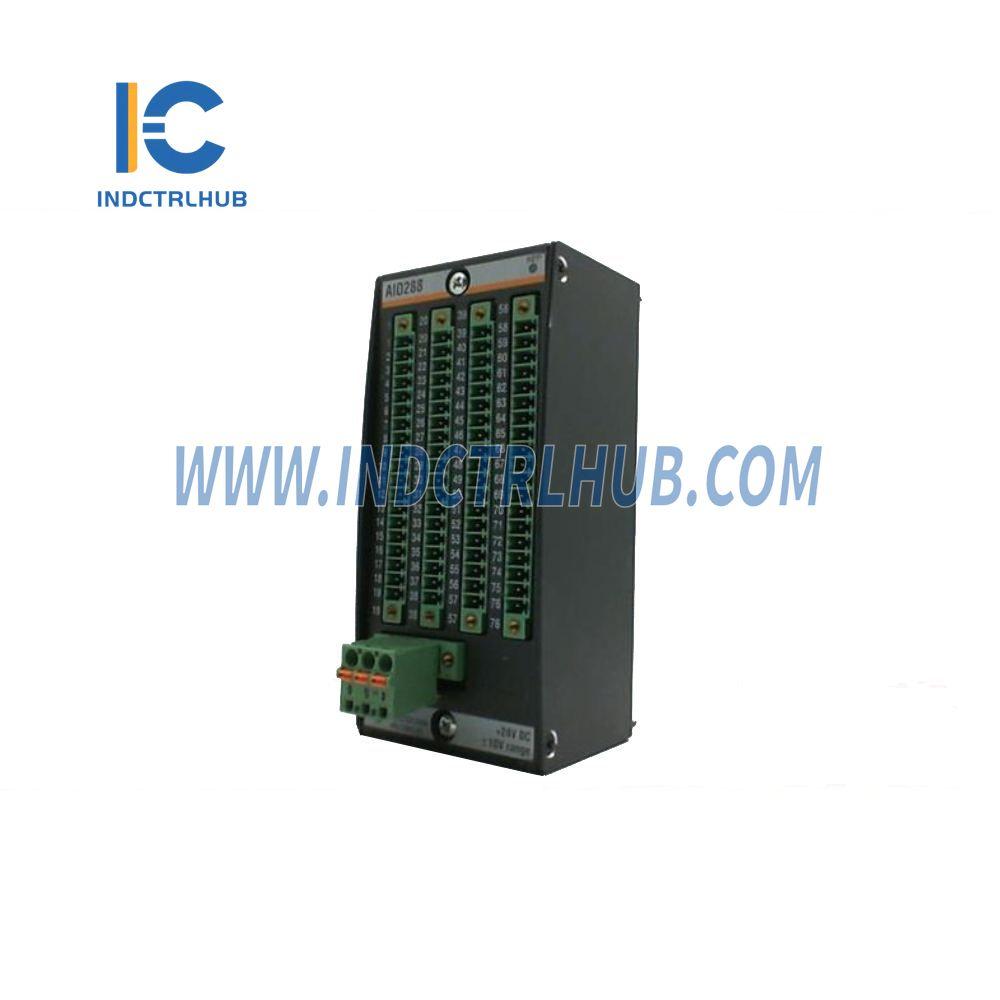

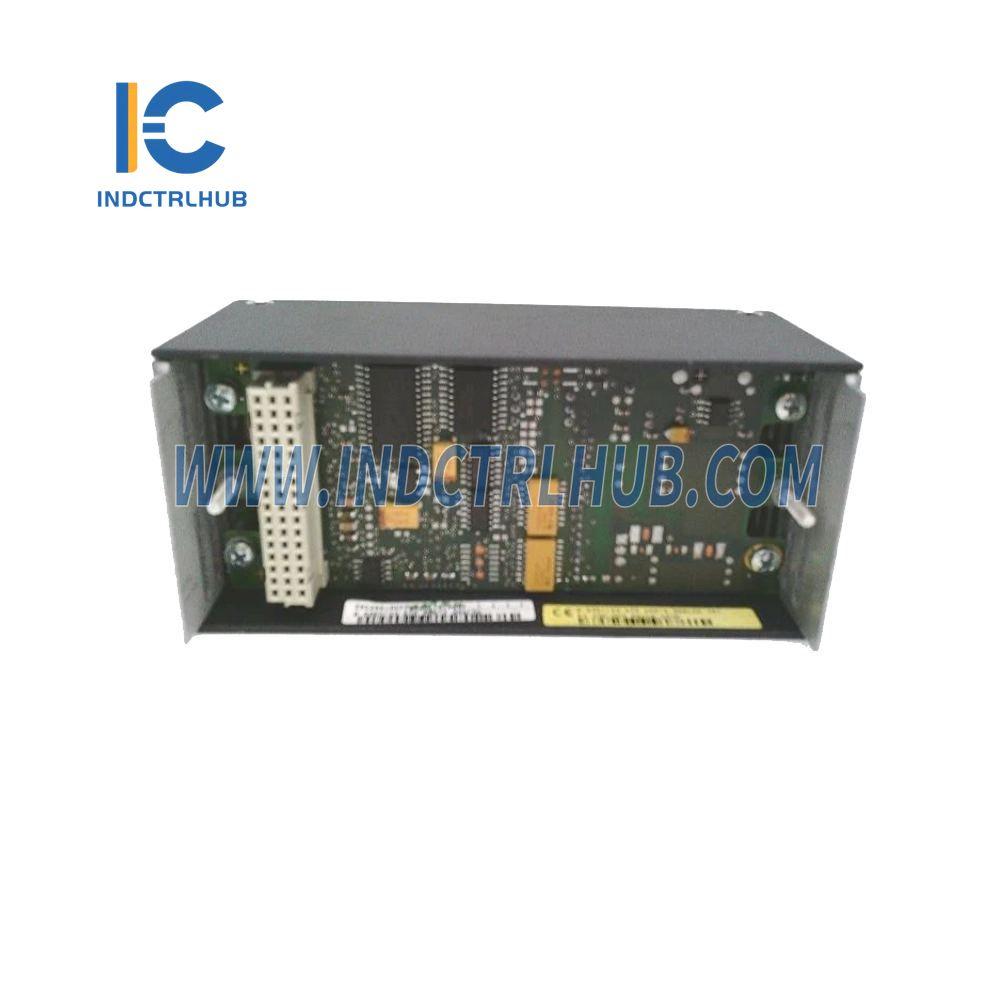

AIO288 BACHMANN Analógový vstupno/výstupný modul

Manufacturer: BACHMANN
Product No.: AIO288
Condition:1000 skladom
Product Type: Analógový vstup/výstup modul
Product Origin: Austria
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months

Množstvo

24/7 Podpora
30-dňové vrátenie tovaru
Rýchle doručenie

Detaily produktu
Výrobca: BACHMANN
Model/Číslo dielu: AIO288
Popis: Modul analógového vstupu/výstupu

Všeobecný popis
AIO288 je vysoko presný modul analógového vstupu/výstupu navrhnutý pre všestranné priemyselné aplikácie. Poskytuje vynikajúcu presnosť, rýchle vzorkovanie a robustnú izoláciu, vhodný pre náročné prevádzkové prostredia.

Vstupy napätia

Parameter	Špecifikácia
Maximálne množstvo	8
Rozsah napätia	±1 V alebo ±10 V
Vstupná impedancia	> 100 kΩ
Digitálne rozlíšenie	14-bitový
Bežné režimové napätie (max.)	±1 V
Presnosť (@ 25 °C)	±0,05 % rozsahu vstupného napätia
Hraničná frekvencia	1,5 kHz (3 dB)
Útlm presluchu	> 60 dB
Vzorkovací čas	200 µs

Výstupy napätia

Parameter	Špecifikácia
Maximálne množstvo	8
Rozsah napätia	±10 V
Digitálne rozlíšenie	14-bitový
Bežné režimové napätie (max.)	±1 V
Presnosť (@ 25 °C)	±0,025 % rozsahu výstupného napätia
Doba ustálenia	400 µs (1 % rozsahu výstupného prúdu)
Útlm presluchu	> 60 dB
Obnovovacia doba cyklu	200 µs

Prúdové vstupy

Maximálne množstvo: 8
Rozsah: 0 .. 20 mA
Vstupná impedancia: 243 Ω
Digitálne rozlíšenie: 14-bitové
Maximálny vstupný prúd: 35 mA (hranica zničenia)
Presnosť (@ 25 °C): ±0.1 % rozsahu vstupného prúdu
Hraničná frekvencia: 1.5 kHz (3 dB)
Vzorkovacia doba: 200 µs

Teplotné vstupy

Typy snímačov: Pt100, Pt1000 (voliteľné)
Maximálne množstvo: 4
Typ pripojenia: 2- alebo 4-vodičové (voliteľné)
Teplotný rozsah: -100 .. +500 °C
Vstupná impedancia: > 100 kΩ
Presnosť (@ 25 °C): ±0.1 % rozsahu vstupného prúdu
Hraničná frekvencia: 1.5 kHz (3 dB)
Hodnota LSB: 0.1 K
Vzorkovacia doba: 200 µs

Napájanie potenciometra

Maximálne množstvo: 4
Rozsah napätia: ±10 V
Chyba (@ 25 °C): ±100 mV
Maximálne zaťaženie: 40 mA

Externý napájací zdroj

Rozsah napätia: 18 .. 34 V DC
Odber prúdu: 230 mA pri +5 V DC
Galvanická izolácia: 500 V

Okolité podmienky

Parameter	Špecifikácia
Prevádzková teplota	-30 .. +60 °C
Vlhkosť (prevádzka)	5 .. 95 % (s kondenzáciou alebo bez nej)
Skladovacia teplota	-40 .. +85 °C
Vlhkosť (skladovanie)	5 .. 95 % (s kondenzáciou)

Varianty vykonania

AIO288 modul analógového vstupu/výstupu
- Špecifikácie:
  - 8x vstupy (±10 V, ±1 V, 20 mA)
  - 4x teplotné vstupy (Pt100/Pt1000)
  - 8x výstupy (±10 V)
  - 4x napájanie potenciometra
  - 14-bitové rozlíšenie, presnosť 0,1 %, doba vzorkovania 200 µs
  - 500 V galvanická izolácia

Zobraziť všetky podrobnosti
