Product Description
Detaily produktu

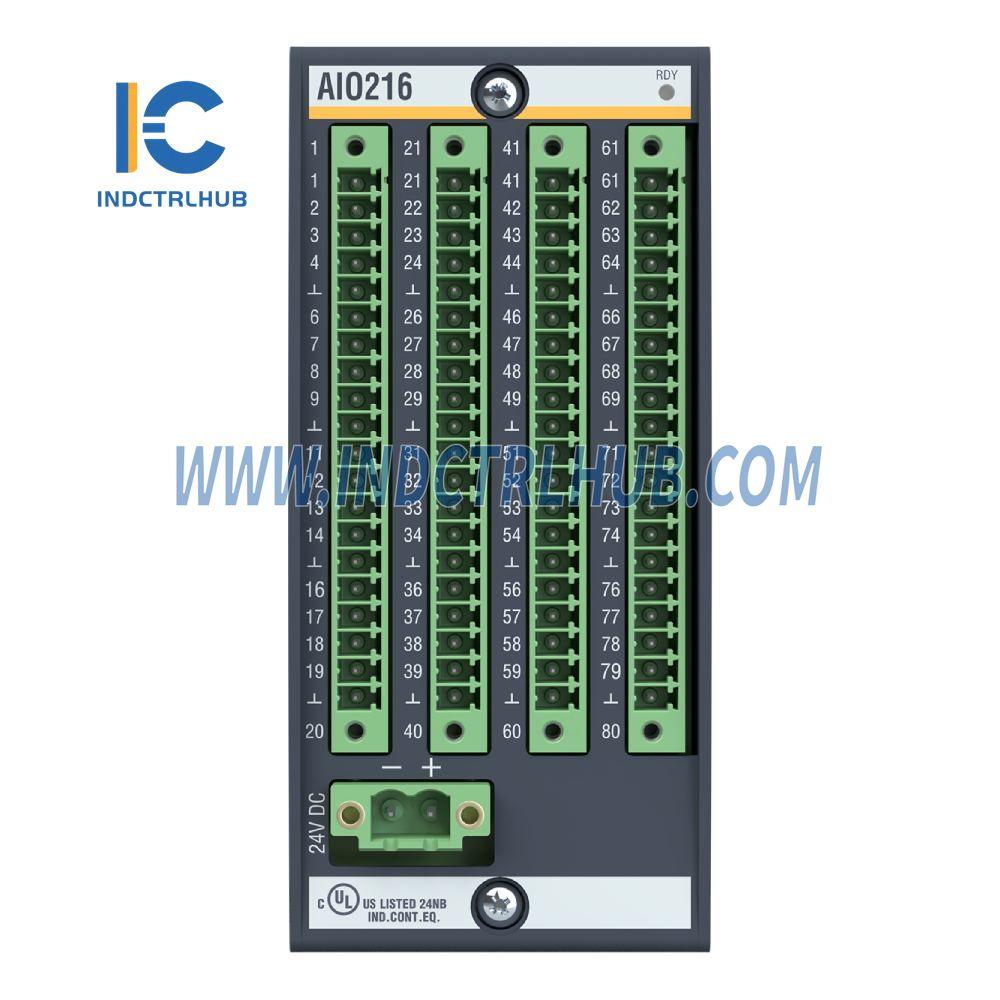

Výrobca: BACHMANN
Model/Číslo dielu: AIO216
Popis: Moduly analógového vstupu/výstupu
Vstupy/Výstupy
Množstvo: 8 kanálov
Režimy na kanál:
-
Analógový vstup
-
Vstup pre meranie teploty pre Pt prvky a termočlánky
-
Analógový výstup
SYNC signál:
-
Vstup: Analógový vstup, meranie teploty
-
Výstup: Analógový výstup
Analógové vstupy všeobecne
| Parameter | Špecifikácia |
|---|---|
| Digitálne rozlíšenie | 16-bitový |
| Merací rozsah | ±105 % nominálneho rozsahu |
| Monitorovanie meracieho rozsahu | Dolná a horná hranica meracieho rozsahu, chybové hlásenie ako stav alebo monitorovanie meracieho rozsahu |
| Povolené spoločné režimové napätie | Max. ±1 V |
| Obnovovací cyklus | 100 µs |
| Hraničná frekvencia (3 dB) | Nastaviteľné kanál po kanáli od 4 kHz do 0,5 Hz |
| Sklon filtra | > 80 dB/decade |
Vstupy napätia:
-
Vstupné napätie: ±10 V, ±1 V, ±100 mV, ±10 mV
-
Základná presnosť pri 25 °C: Max. ±0,05 % vstupného napäťového rozsahu
Vstupy prúdu:
-
Vstupný prúd: ±20 mA alebo 0 .. 20 mA alebo 4 .. 20 mA
-
Základná presnosť pri 25 °C: Max. ±0,2 % vstupného napäťového rozsahu
-
Vstupná impedancia: Max. 300 Ohm
-
Skúška skratom na shunte: Až do +24 V
-
Odolnosť proti rušivému napätiu: +24 V
Teplotné vstupy (PTC):
-
Teplotné vstupy PTC: Pt100, Pt1000
-
Typ pripojenia: 2-, 3- alebo 4-vodičové
-
Vstupná impedancia: > 100 kOhm
-
Teplotný rozsah: -100 .. +800 °C
-
Základná presnosť pri 25 °C: Až do 300 °C ±0,25 % vstupného rozsahu
-
Hodnota LSB: 0,1 K, merané hodnoty v 1/10 Kelvina
AAnalógové výstupy všeobecne
| Parameter | Špecifikácia |
| Digitálne rozlíšenie | 14-bitový |
| Rozsah výstupného signálu | ±105 % nominálneho rozsahu |
| Výstupy napätia | |
| Výstupné napätie | ±10 V |
| Výstupný prúd | Max. 10 mA |
| Základná presnosť pri 25 °C | Min. 1 kOhm, max. ±0,05 % rozsahu výstupu |
| Prúdové výstupy | |
| Výstupný prúd | 0(4) .. 20 mA |
| Základná presnosť pri 25 °C | Max. ±0,25 % rozsahu výstupu |
| Zdanlivý odpor | Až do 600 Ohm |
