Detaily produktu

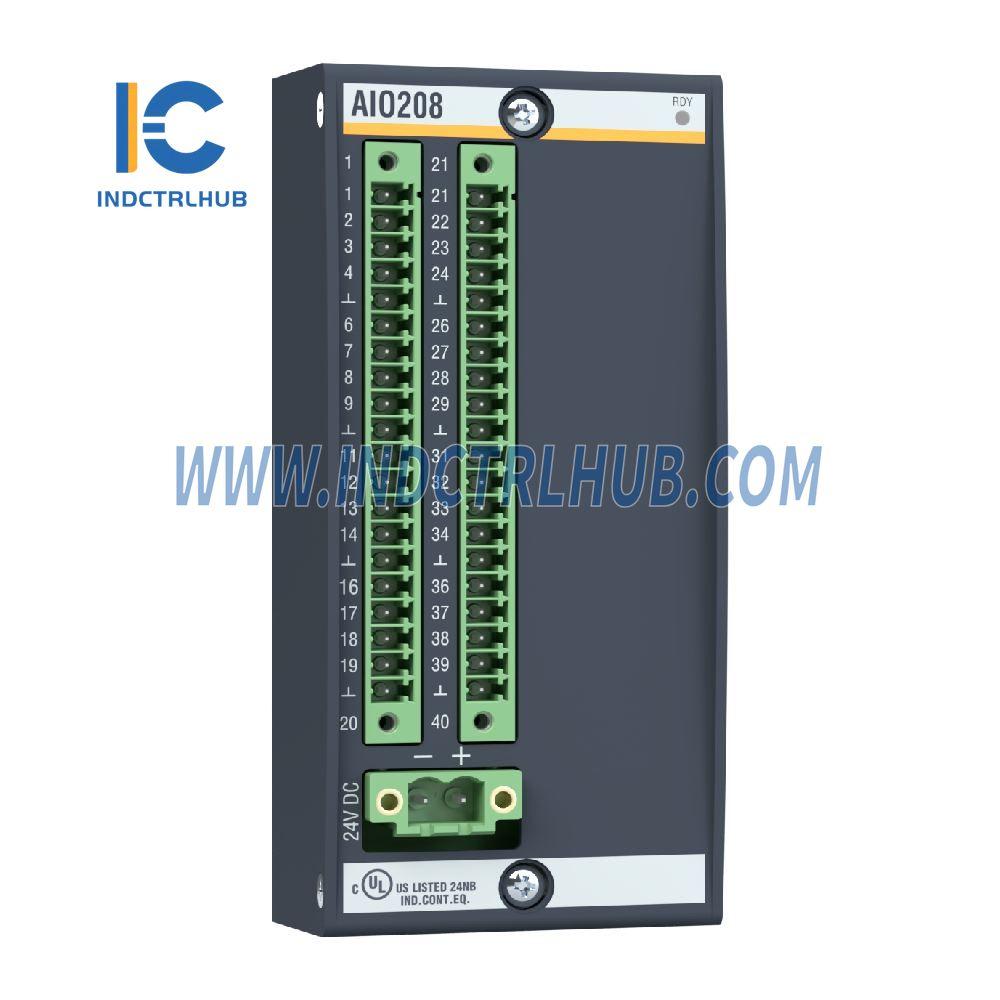

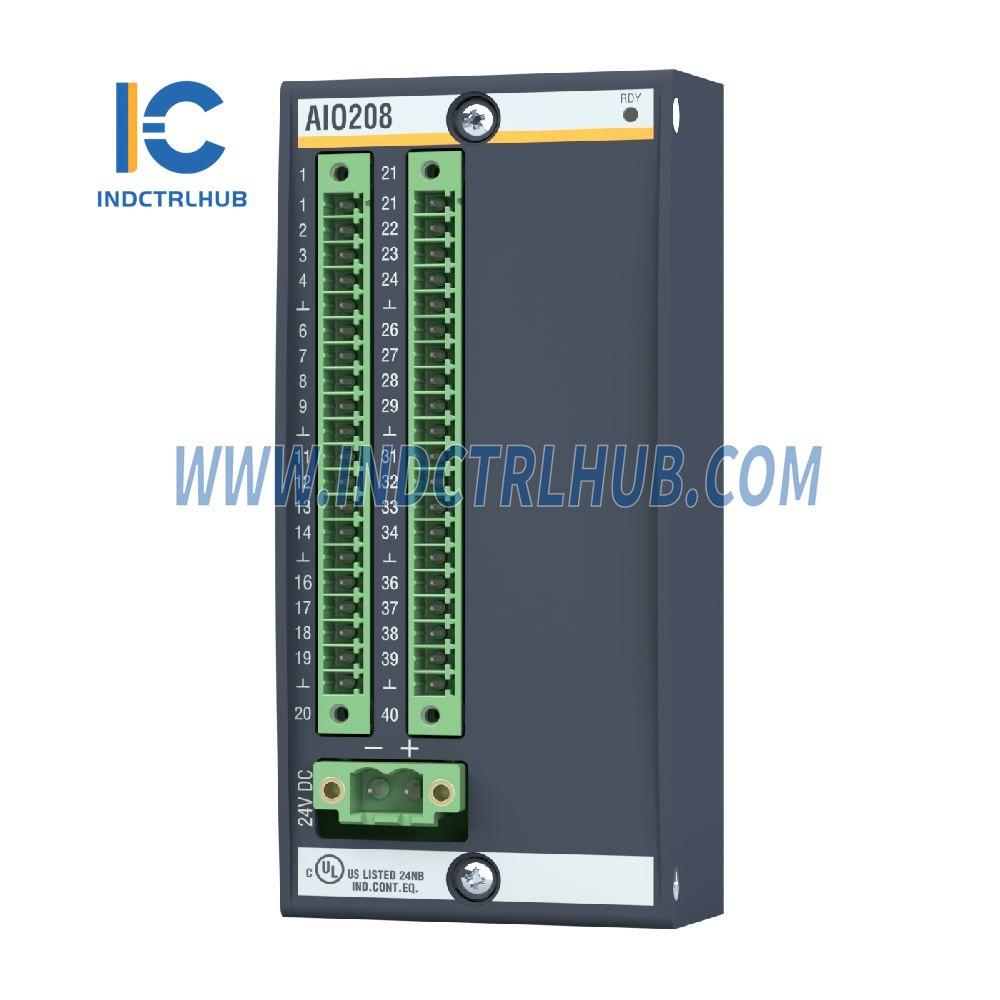

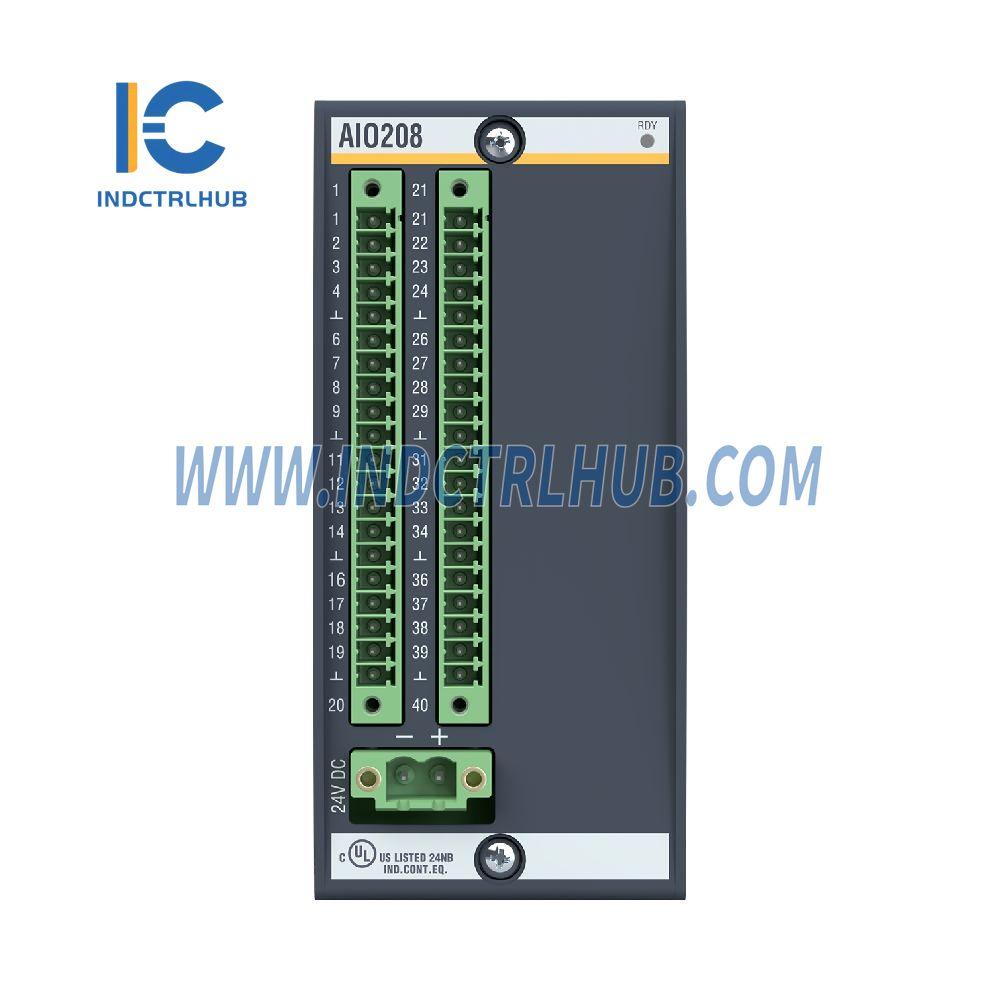

Výrobca: BACHMANN
Model/Číslo dielu: AIO208
Popis: Moduly analógového vstupu/výstupu
Vstupy/Výstupy
Množstvo: 8 kanálov
Režimy na kanál:
-
Analógový vstup
-
Vstup pre meranie teploty pre Pt prvky a termočlánky
-
Analógový výstup
SYNC signál:
-
Vstup: Analógový vstup, meranie teploty
-
Výstup: Analógový výstup
Analógové vstupy všeobecne
| Parameter | Špecifikácia |
|---|---|
| Digitálne rozlíšenie | 16-bitový |
| Merací rozsah | ±105 % nominálneho rozsahu |
| Monitorovanie meracieho rozsahu | Dolná a horná hranica meracieho rozsahu, chybové hlásenie ako stav alebo monitorovanie meracieho rozsahu |
| Povolené spoločné režimové napätie | Max. ±1 V |
| Obnovovací cyklus | 100 µs |
| Hraničná frekvencia (3 dB) | Nastaviteľné kanál po kanáli od 4 kHz do 0,5 Hz |
| Sklon filtra | > 80 dB/decade |
Vstupy napätia:
-
Vstupné napätie: ±10 V, ±1 V, ±100 mV, ±10 mV
-
Základná presnosť pri 25 °C: Max. ±0,05 % rozsahu vstupného napätia
Vstupy prúdu:
-
Vstupný prúd: ±20 mA alebo 0 .. 20 mA alebo 4 .. 20 mA
-
Základná presnosť pri 25 °C: Max. ±0,2 % rozsahu vstupného napätia
-
Vstupná impedancia: Max. 300 Ohm
-
Skúška skratovania šuntu: Až do +24 V
-
Odolnosť proti rušivému napätiu: +24 V
Teplotné vstupy (PTC):
-
Teplotné vstupy PTC: Pt100, Pt1000
-
Typ pripojenia: 2-, 3- alebo 4-vodičové
-
Vstupná impedancia: > 100 kOhm
-
Teplotný rozsah: -100 .. +800 °C
-
Základná presnosť pri 25 °C: Až do 300 °C ±0,25 % rozsahu vstupu
-
Hodnota LSB: 0,1 K, merané hodnoty v 1/10 Kelvina
Teplotné vstupy (TE)
| Parameter | Špecifikácia |
| Teplotné prvky | Typy J, K, T, N, E, R, S, B je možné vybrať |
| Teplotné rozsahy podľa typu | J: -100 .. +1200 °C |
| K: -100 .. +1370 °C | |
| T: -100 .. +400 °C | |
| N: -100 .. +1300 °C | |
| E: -100 .. +1000 °C | |
| R: -50 .. +1768 °C | |
| S: -50 .. +1768 °C | |
| B: +600 .. +1820 °C | |
| Zem | Až ±3 V |
| Základná presnosť pri 25 °C | Max. ±0,15 % rozsahu vstupného prúdu (S, R, T max. ±0,3 %) |
| Hodnota LSB | 0,1 K; merané hodnoty v 1/10 Kelvina |
Analógové výstupy všeobecne
| Parameter | Špecifikácia |
| Digitálne rozlíšenie | 14-bitový |
| Rozsah výstupného signálu | ±105 % nominálneho rozsahu |
| Výstupy napätia | |
| Výstupné napätie | ±10 V |
| Výstupný prúd | Max. 10 mA |
| Základná presnosť pri 25 °C | Min. 1 kOhm, max. ±0,05 % rozsahu výstupu |
| Prúdové výstupy | |
| Výstupný prúd | 0(4) .. 20 mA |
| Základná presnosť pri 25 °C | Max. ±0,25 % rozsahu výstupu |
| Zdanlivý odpor | Až do 600 Ohm |
Napájanie
-
Napájanie interné: Cez spätnú zbernicu BS2xx
-
Spotreba prúdu interná: 80 mA
-
Rozsah napätia externý: 18 .. 34 VDC
-
Spotreba prúdu externá (24 V): Typicky 200 mA bez vonkajšej záťaže
-
Galvanická izolácia I/O voči systému: 500 V
Varianty dizajnu
-
AIO208: Univerzálny modul analógového vstupu/výstupu; 8x analógový vstup ±10V ±20mA Pt TC; 16bit; analógový výstup ±10V 20mA; 14bit; konfigurovateľný analógový filter; 100µs vzorkovacia a obnovovacia doba; monitorovanie prahu; izolovaný
