Product Description
Informácie o produkte
- Výrobca: SIEMENS

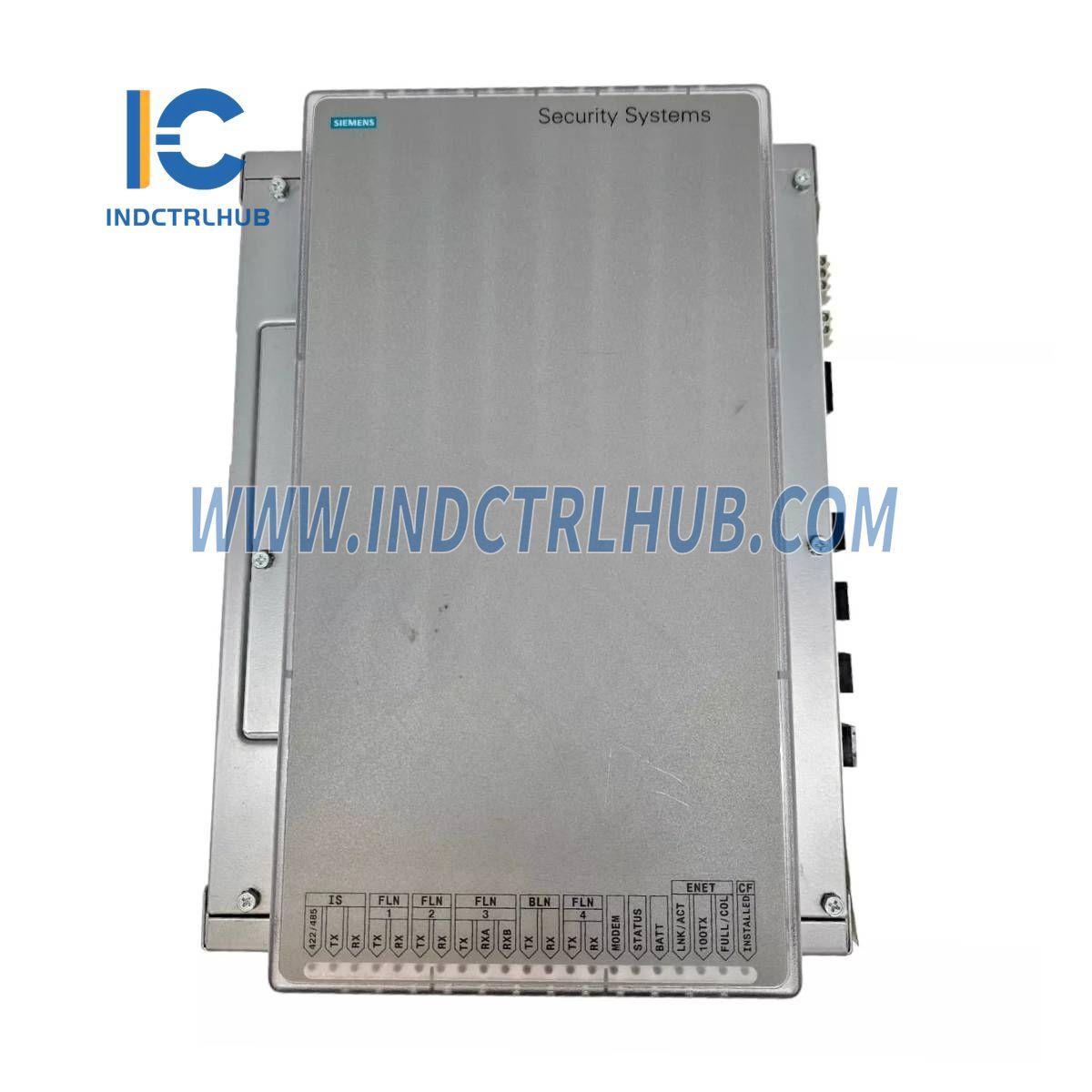

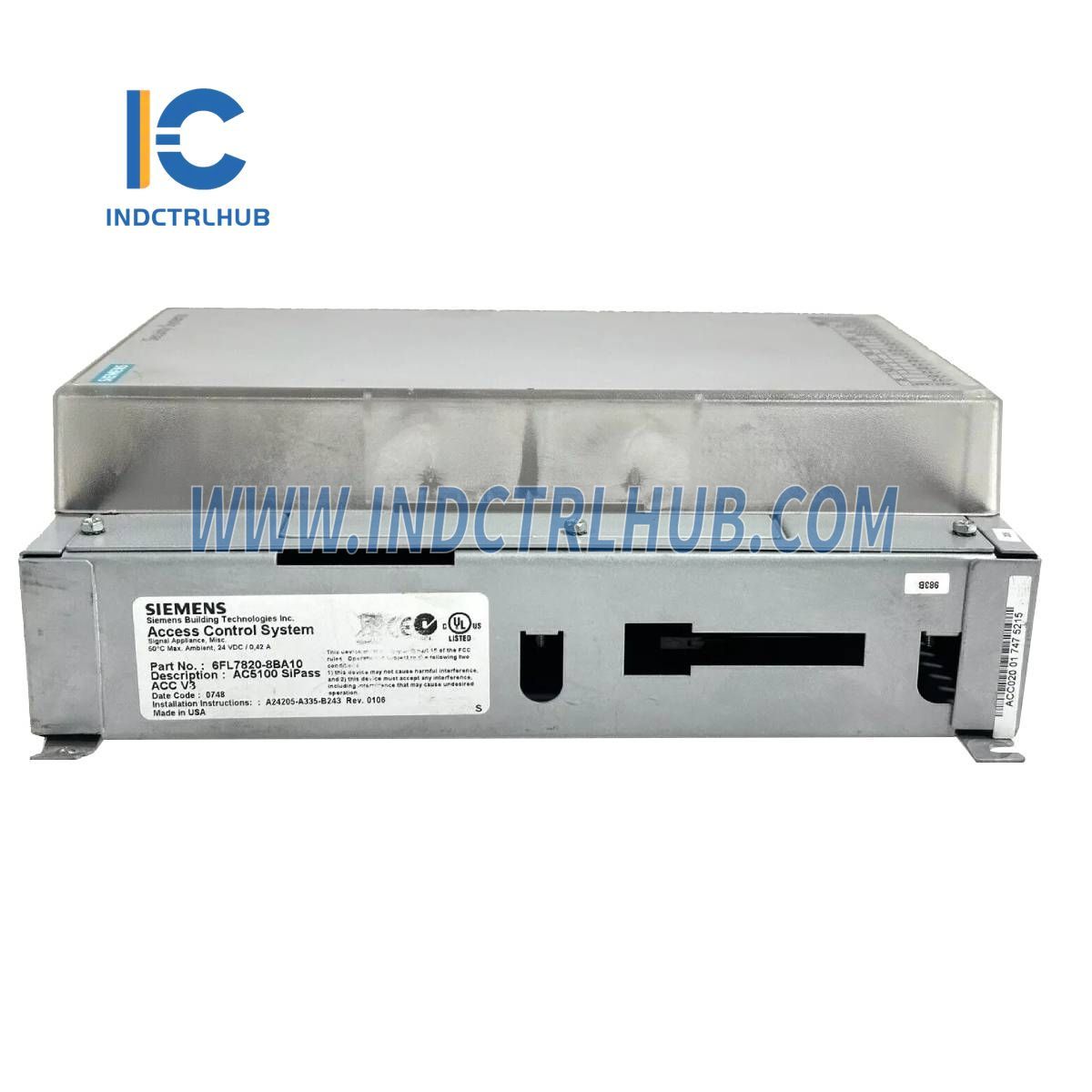

- Model/Číslo dielu: 6FL7820-8BA10 AC5100
- Popis: Pokročilý centrálny ovládač
Napájanie
| Parameter | Špecifikácia |
|---|---|
| Prevádzkové napätie | 24 VDC +20% / -10% |
| Spotreba energie | Max. 10W pri plnom zaťažení (bez nabíjania batérie) |
| RTC batéria | 3.0V typ CR2032 |

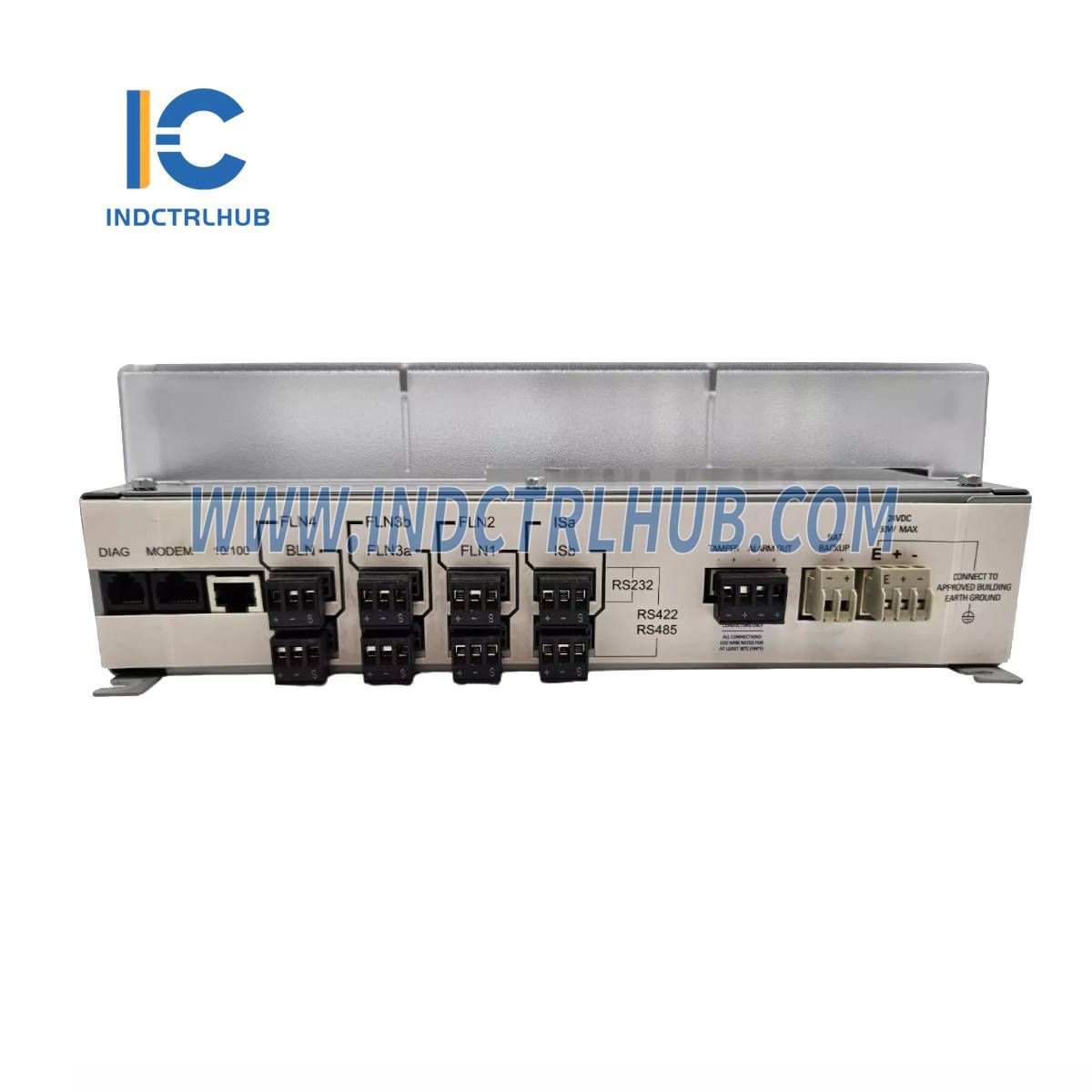

Komunikačné rozhrania
| Rozhranie | Špecifikácia |
|---|---|
| BLN (Building Level Network) | 10/100MB Ethernet (RJ-45) |
| BLN RS-485 | Neaktívne |
| FLN (Field Level Network) | 4 x RS-485 (max. 16 lokálnych zariadení na každom FLN) |
| Diagnostika/Parametrizácia | RS-232 (RxD, TxD, GND, RJ-12) |
Vstupy a výstupy
| Typ | Špecifikácia |
|---|---|
| Vstup proti manipulácii | Interné napájanie, nesledované |
| Vstup záložnej batérie | 24 VDC |
| Výstup poplachu | Open-Collector, 12 VDC / 100 mA |
Mechanické a environmentálne podmienky
| Parameter | Špecifikácia |
|---|---|
| Rozmery (V x Š x H) | 291 mm x 246 mm x 98 mm (11,46" x 9,69" x 3,86") |
| Prevádzková teplota | 0°C až 50°C (32°F až 122°F) |
| Skladovacia teplota | -10 °C až 70 °C (14 °F až 158 °F) |
| Vlhkosť | 5-90 % (nekondenzujúce) |
Detaily objednávky
| Typ | Číslo dielu | Označenie | Hmotnosť |
|---|---|---|---|
| AC51001 | 6FL7820-8BA10 | Pokročilý centrálny ovládač, 24 VDC | 2,67 kg |
| CBL-010 | 6FL7820-8FB10 | Parametrizačný kábel ACC (RJ45 – Sub-D samica 9 pinov) | 0,2 kg |
| ACK5110 | 6FL7820-8FB11 | Pripojovací kábel Modem - ACC (RJ45 – Sub-D samec 25 pinov) | 0,2 kg |
