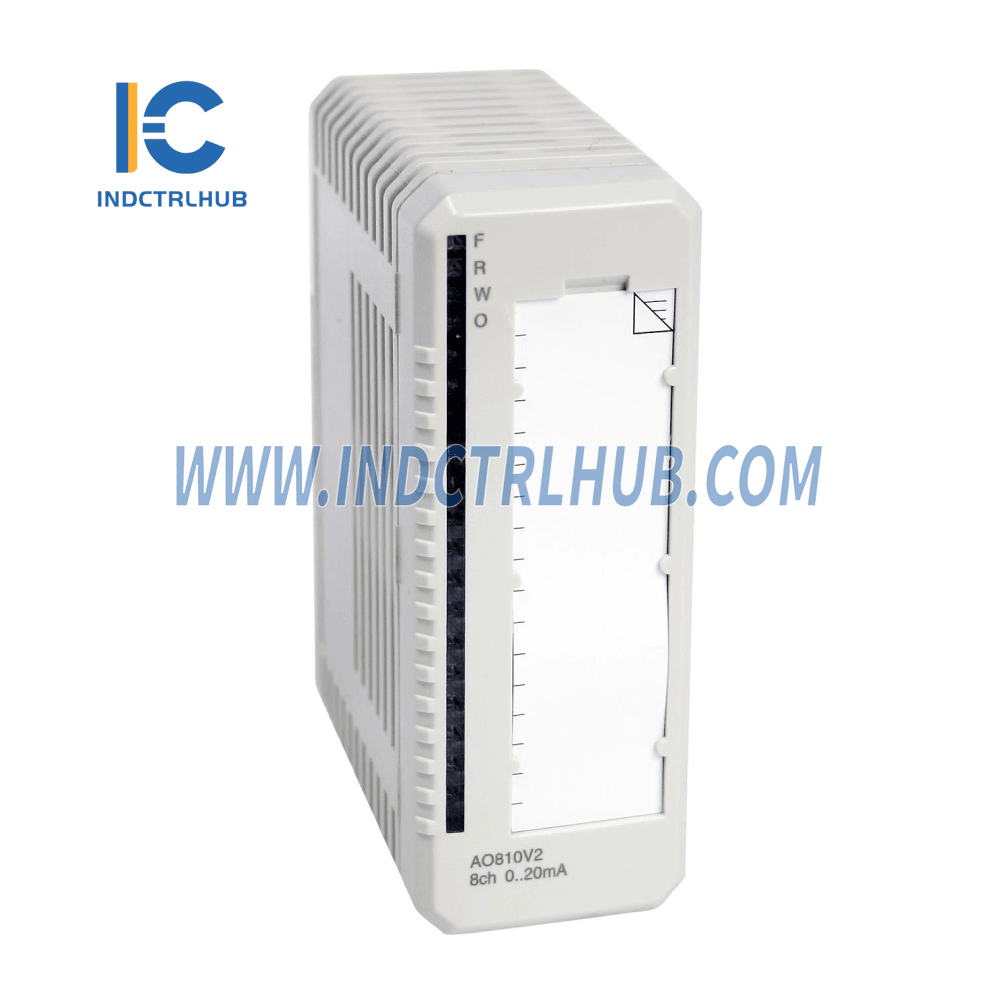

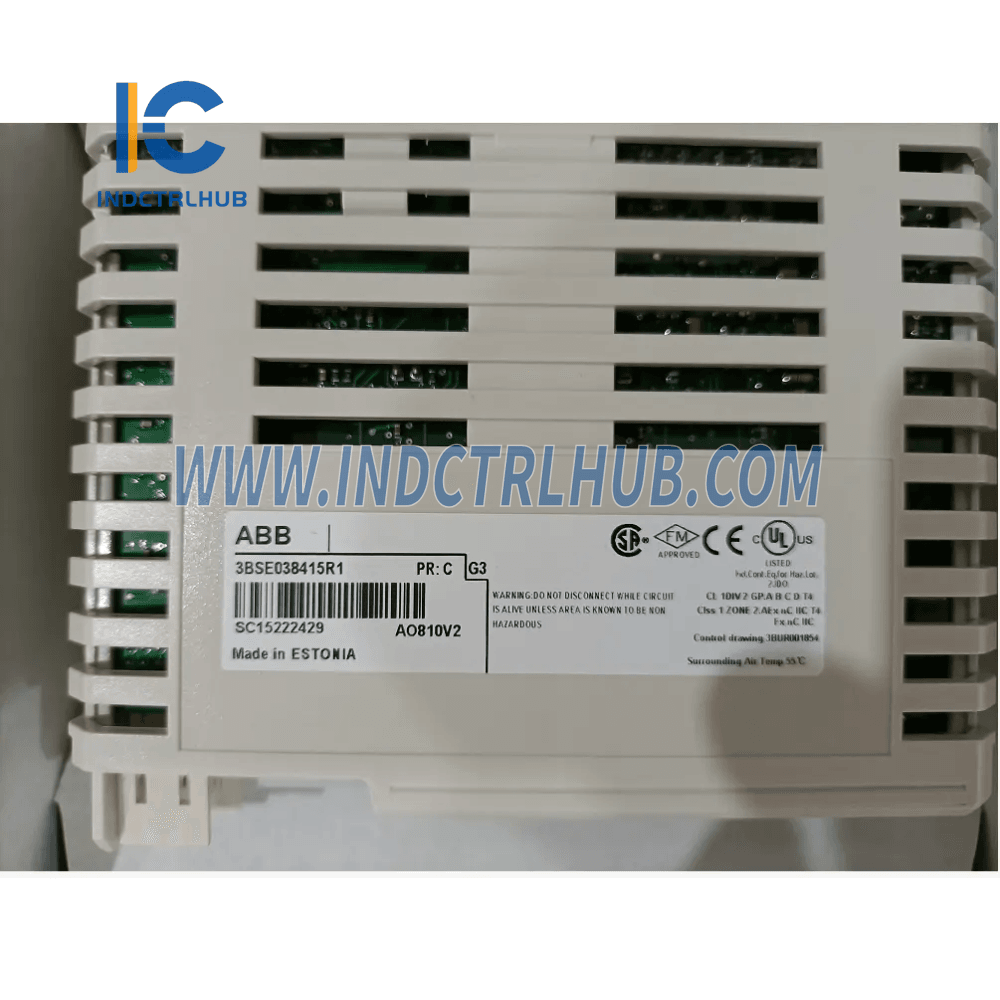

3BSE038415R1 | ABB AO810V2 modul analógového výstupu

Podrobnosti o produkte pre modul analógového výstupu AO810/AO810V2

Všeobecné informácie

• Číslo článku: 3BSE038415R1
• Typ: Analógový výstup
• Špecifikácia signálu: 0...20 mA, 4...20 mA
• Počet kanálov: 8
• HART: Nie
• SOE: Nie
• Redundancia: Nie
• Vysoká integrita: Nie
• Vnútorná bezpečnosť: Nie
• Mechanika: S800

Funkcie a výhody

• Kapacita kanálov: 8 unipolárnych analógových výstupných kanálov (0...20 mA, 4...20 mA).
• Diagnostika:
  • Komunikácia s D/A prevodníkmi je monitorovaná cez spätnú kontrolu.
  • Zahrnutá diagnostika prerušení obvodu a cyklická samodiagnostika.
  • Hlási chyby kanála, ak je výstupný prúd pod nastavenou hodnotou (>1 mA).
• Ochrana výstupu:
  • Skratová ochrana k ZP alebo +24 V.
  • OSP (Output Set Point) nastavuje výstupy do prednastaveného stavu pri detekcii chyby.
• Kompatibilita: Zodpovedá modelom MTU TU810, TU812, TU814, TU830, TU833.

Podrobné údaje

• Rozlíšenie: 14-bitové
• Izolácia: Skupinovo izolované od zeme
• Výstupné zaťaženie:
  • ≤ 500 Ω (napájanie pripojené iba na L1+)
  • 250 - 850 Ω (napájanie pripojené iba na L2+)
• Presnosť:
  • Maximálna chyba 0,1 % (zaťaženie 0 - 500 Ω).
• Teplotný drift: Typicky 30 ppm/°C, max. 60 ppm/°C
• Čas nábehu: 0,35 ms (PL = 500 Ω)
• Čas aktualizačného cyklu: ≤ 2 ms
• Obmedzenie prúdu: Krátkozápalný, prúdovo obmedzený výstup
• Maximálna dĺžka kábla: 600 metrov (656 yardov)
• Menovité izolačné napätie: 50 V
• Izolačné skúšobné napätie: 500 V striedavých
• Výkonové straty: 2,3 W

Diagnostika a indikátory

• Predné LED:
  • F: Porucha
  • R: Prevádzka
  • W: Varovanie
  • OSP: Nastavenie výstupného bodu
• Dohľad:
  • Chyba modulu: Nízky výstupný výkon
  • Chyba kanála: Prerušený obvod (>1 mA prúd)
  • Indikácia stavu zahŕňa: Chyba modulu, Varovanie a Chyba kanála

Prostredie a certifikácia

• Značka CE: Áno
• Elektrická bezpečnosť:
  • EN 61010-1, UL 61010-1
  • EN 61010-2-201, UL 61010-2-201
• Nebezpečné miesta:
  • C1 Div 2 cULus, C1 Zóna 2 cULus, ATEX Zóna 2
• Certifikáty pre námorné použitie: ABS, BV, DNV, LR
• Prevádzková teplota: 0 až +55 °C (+32 až +131 °F)
• Teplota skladovania: -40 až +70 °C (-40 až +158 °F)
• Stupeň znečistenia: Stupeň 2 (IEC 60664-1)
• Ochrana proti korózii: ISA-S71.04: G3
• Relatívna vlhkosť: 5 až 95 %, bez kondenzácie
• Ochranná trieda: IP20 (IEC 60529)
• EMC zhoda: EN 61000-6-4, EN 61000-6-2
• Zhoda s RoHS: DIRECTIVE/2011/65/EU (EN 50581:2012)
• Zhoda s WEEE: DIRECTIVE/2012/19/EU

Kompatibilita

• Modely MTU: TU810, TU812, TU814, TU830, TU833
• Kód kľúča: AE

Fyzické rozmery

• Šírka: 45 mm (1,77”)
• Hĺbka:
  • 102 mm (4,01”)
  • 111 mm (4,37”) vrátane konektora
• Výška: 119 mm (4,7”)
• Hmotnosť: 0,18 kg (0,4 lbs.)
