3BSE045584R1 | ABB AO845 Analógový výstupný modul

Manufacturer: ABB
Product No.: AO845
Condition:1000 skladom
Product Type: Analógový výstupný modul
Product Origin: Sweden
Payment: T/T, Western Union
Weight: 210g
Shipping port: Xiamen
Warranty: 12 months

Množstvo

24/7 Podpora
30-dňové vrátenie tovaru
Rýchle doručenie

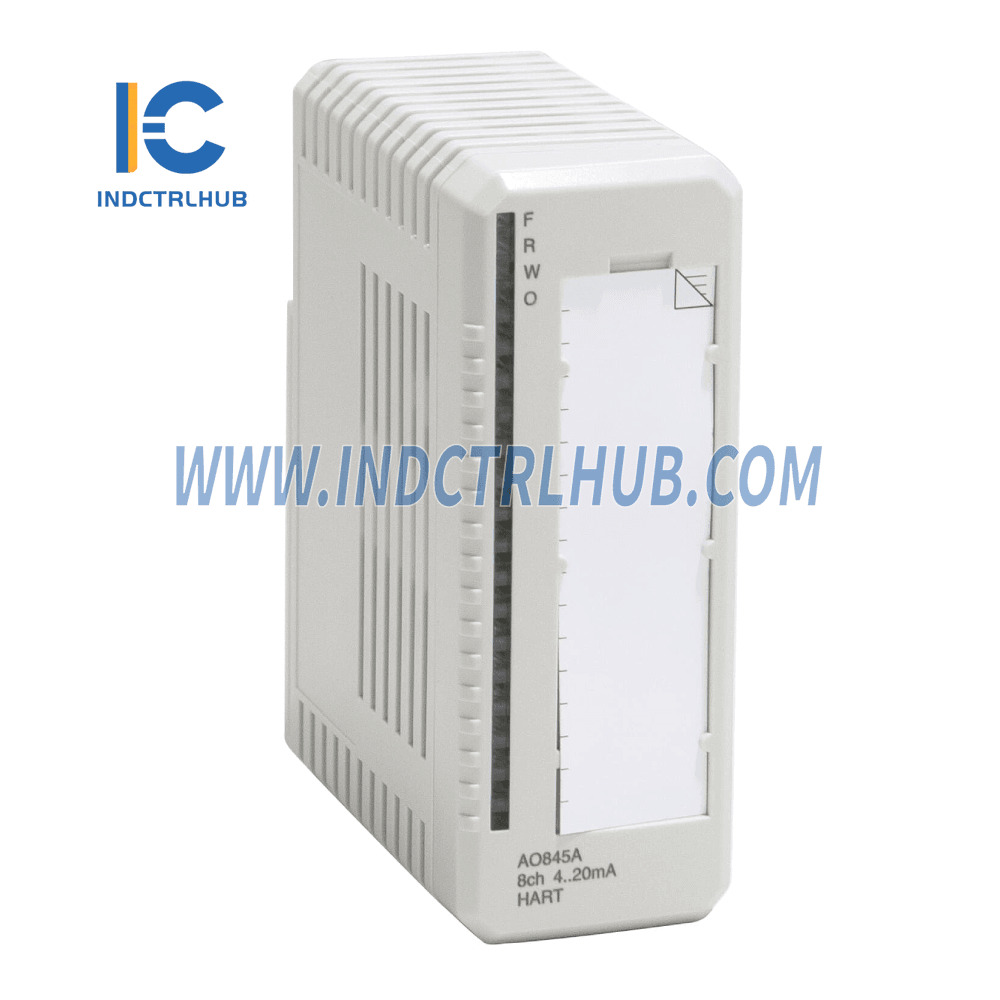

Prehľad modulu AO845 / AO845A s analógovým výstupom

Analogový výstupný modul AO845/AO845A je navrhnutý pre jednoduché aj redundantné aplikácie, ponúka 8 unipolárnych analógových výstupných kanálov podporujúcich 4…20 mA signály. Tento modul je nevyhnutný pre presnú kontrolu výstupu a integruje diagnostické funkcie na zabezpečenie spoľahlivosti prevádzky.

Kľúčové vlastnosti a výhody

8 výstupných kanálov pre 4...20 mA signály
Vhodné pre jednoduché alebo redundantné aplikácie
Skupinová izolácia od zeme pre lepšiu ochranu
HART priechodná komunikácia pre väčšiu flexibilitu riadenia
Diagnostika vnútorných a vonkajších chýb vrátane detekcie skratu
Výstup s obmedzeným prúdom a ochranou proti skratu pre bezpečnú prevádzku
Zodpovedajúce MTU: TU810V1

Diagnostika

Chyba vonkajšieho kanála: Aktivuje sa, ak je napätie procesného napájania príliš nízke alebo ak je výstupný prúd nižší ako nastavená hodnota (prerušený obvod).
Chyba vnútorného kanála: Aktivuje sa, ak výstupný obvod nevygeneruje správny prúd. V redundantných systémoch táto chyba uvedie modul do chybového stavu.
Chyba modulu: Zahŕňa chyby ako porucha výstupného tranzistora, skrat, chyby kontrolného súčtu, problémy s vnútorným napájaním a zlyhania watchdogu.

Technické informácie

Parameter	Detaily
Špecifikácia signálu	4..20 mA
Počet kanálov	8
Rozlíšenie	12-bitový
Izolácia	Skupinová izolácia od zeme
Výstupné zaťaženie	Max 750 Ω
Chyba	Max. 0,1 %
Teplotný drift	Max. 50 ppm/°C
Čas nábehu	Výstupný filter: Vypnutý 23 ms, Zapnutý max 4 mA / 12,5 ms
Čas aktualizačného cyklu	10 ms
Spotreba prúdu	+5V Modulebus: max. 125 mA
Spotreba prúdu	+24V externé: 218 mA

Informácie o životnom prostredí a certifikácii

Kategória	Detaily
Prevádzková teplota	0°C až +55°C (32°F až 131°F)
Skladovacia teplota	-40°C až +70°C (-40°F až 158°F)
Relatívna vlhkosť	5% až 95%, bez kondenzácie
Trieda ochrany	IP20 (IEC 60529)
Elektrická bezpečnosť	EN 61010-1, UL 61010-1, EN 61010-2-201
Námorná certifikácia	BV, DNV, LR
Kompatibilita EMC	EN 61000-6-4, EN 61000-6-2
Súlad s RoHS	SMERNICA/2011/65/EÚ (EN 50581:2012)

Rozmery

Šírka: 45 mm (1,77”)
Hĺbka: 102 mm (4,01”), 111 mm (4,37”) vrátane konektora
Výška: 119 mm (4,7”)
Hmotnosť: 0,21 kg (0,46 lbs.)

Kompatibilita

Použitie s MTU: TU810, TU812, TU814, TU830, TU833, TU842, TU843, TU852
Kód kľúča: DB

Tento modul je ideálny pre aplikácie vyžadujúce spoľahlivú analógovú výstupnú kontrolu v kritických prostrediach, ponúkajúci redundanciu, diagnostické schopnosti a robustnú ochranu proti bežným elektrickým poruchám.
