Product Description

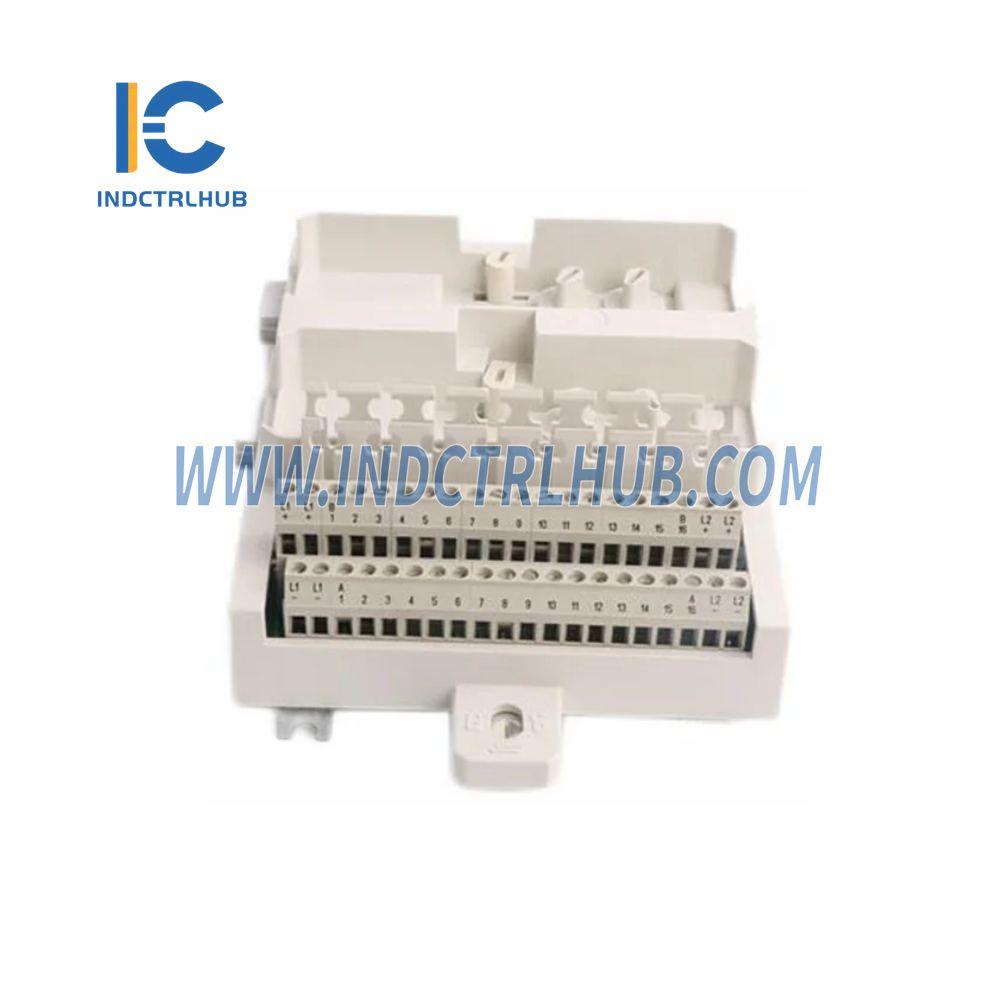

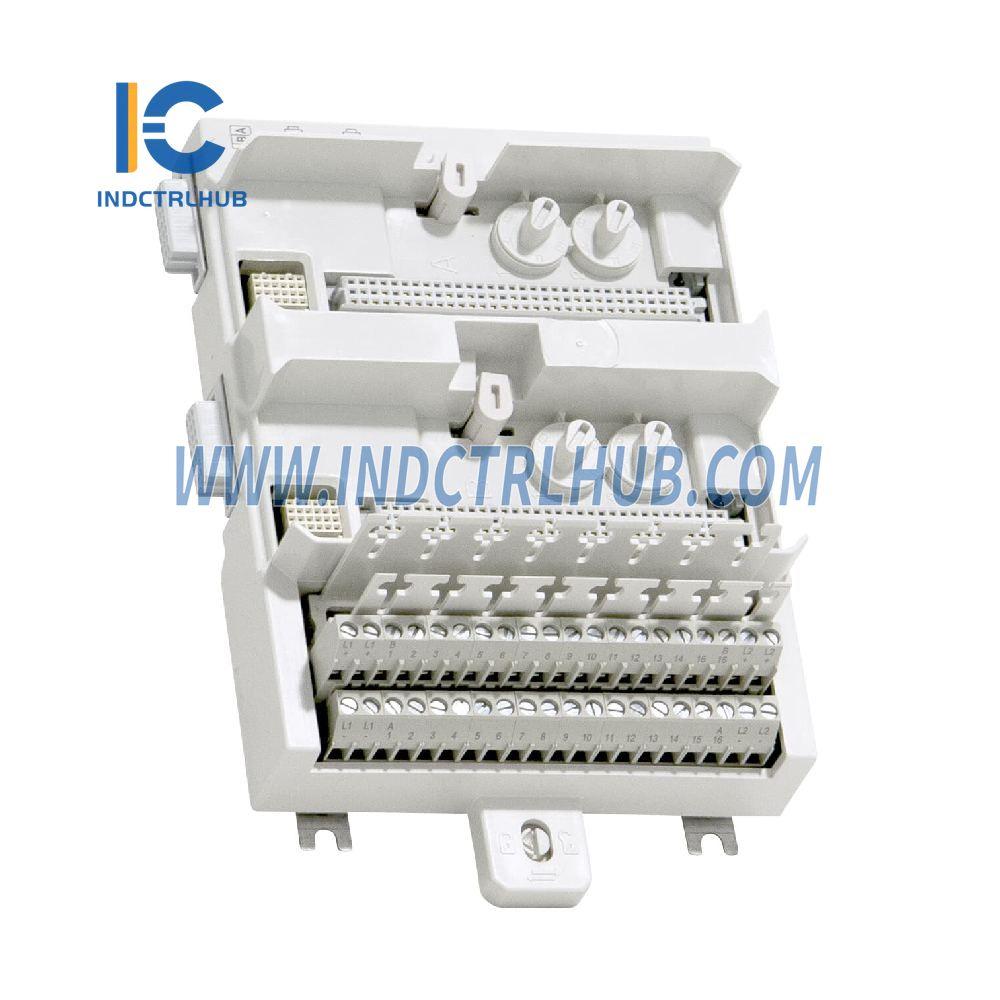

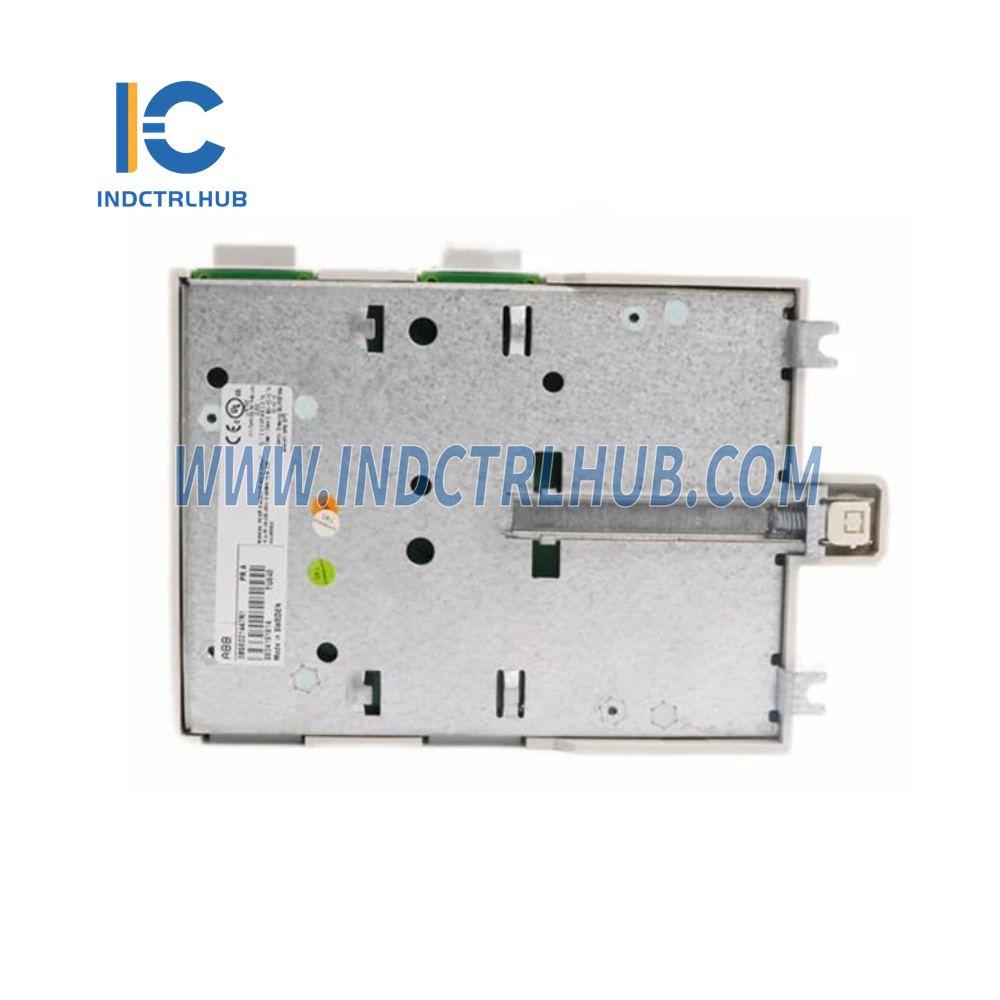

Technické špecifikácie produktu: TU845 MTU
Základné informácie
Číslo článku: 3BSE021447R1
Typ: Redundantný
Pripojenie: Svorkovnica
Kanály: 8
Elektrické vlastnosti
Napäťie: Max 50 V
Maximálny prúd na kanál: 2 A
Maximálne napätie na kanál: 50 V
Maximálny prúd (procesné pripojenie): 5 A
Izolačné skúšobné napätie: 500 V striedavých
Vstupný signál: Vstupné signály sú pripojené cez jednotlivé shuntové tyčinky (TY801) na výber medzi napäťovým a prúdovým vstupom.
Mechanické vlastnosti
Rozmery:
- Šírka: 131 mm (vrátane konektora), 124 mm (od okraja k okraju po inštalácii)
- Hĺbka: 64 mm (vrátane svoriek)
- Výška: 186,5 mm (vrátane uzamykacieho zariadenia)
Hmotnosť: 0,6 kg (1,3 lbs)
Montáž: Vertikálna, montáž na DIN lištu
Detail montáže: 55 °C (131 °F)
Environmentálne charakteristiky
| Charakteristické | Detaily |
|---|---|
| Prevádzková teplota | 0 až +55 °C (+32 až +131 °F) |
| Teplota skladovania | -40 až +70 °C (-40 až +158 °F) |
| Maximálna okolitá teplota | 55 °C (131 °F) |
| Relatívna vlhkosť | 5 % až 95 %, bez kondenzácie |
| Stupeň znečistenia | Stupeň 2, IEC 60664-1 |
| Ochrana proti korózii | ISA-S71.04: G3 |
| Trieda ochrany | IP20 (podľa IEC 60529) |
Certifikácie a súlad
| Kategória | Detaily |
|---|---|
| Elektrická bezpečnosť | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Certifikácia pre nebezpečné prostredie | C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| Kategórie prepätia | IEC/EN 60664-1, EN 50178 |
| Trieda zariadenia | Trieda I (chránené uzemnenie) podľa IEC 61140 |
| Súlad s RoHS | EN 50581:2012 |
| Súlad s WEEE | DIRECTIVE/2012/19/EU |
Funkcie a výhody
Kompletná inštalácia I/O modulov pomocou 2-vodičových pripojení a distribúcie napájania v teréne. Podporuje až 8 kanálov signálov z terénu a pripojenia procesného napájania. Pripojenia k dvom ModuleBusom a I/O modulom. Mechanické kódovanie zabraňuje nesprávnemu vloženiu I/O modulu. Zámkový mechanizmus pre uzemnenie na DIN lište. Jednoduchá montáž na DIN lištu.
Kompatibilita
Podporované I/O moduly:
- AI845
- AI880
- AI880A
- DP840
Detaily zapojenia a inštalácie
Procesné pripojenia:
- 40 pripojení (2 svorky na kanál, podpora 8 kanálov)
- 4 svorky procesného napájania
- 20 svoriek procesného napájania (0 V)
Prijateľné veľkosti vodičov: - Pevný vodič: 0,2 - 4 mm²
- Lanko: 0,2 - 2,5 mm² (24 - 12 AWG)
Odporúčaný krútiaci moment: 0,5 - 0,6 Nm
Dĺžka odizolovania: 7 mm
