Product Description

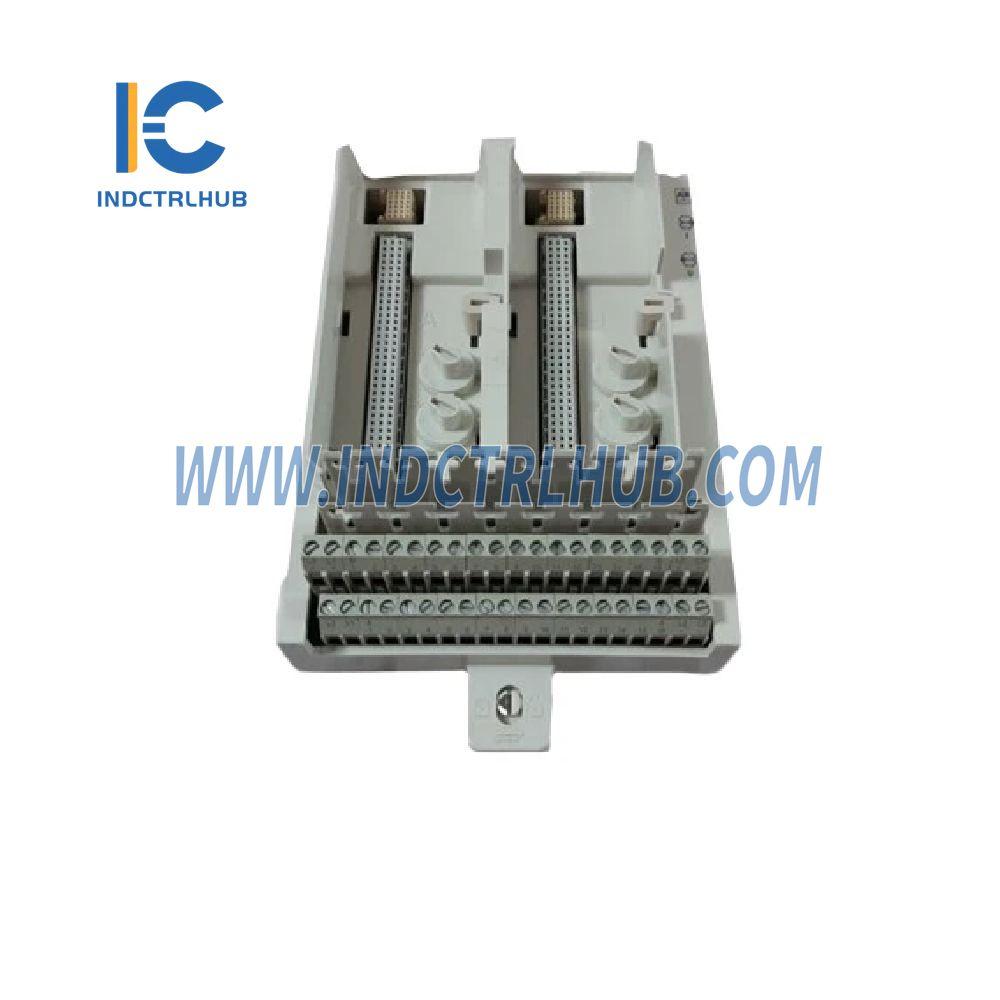

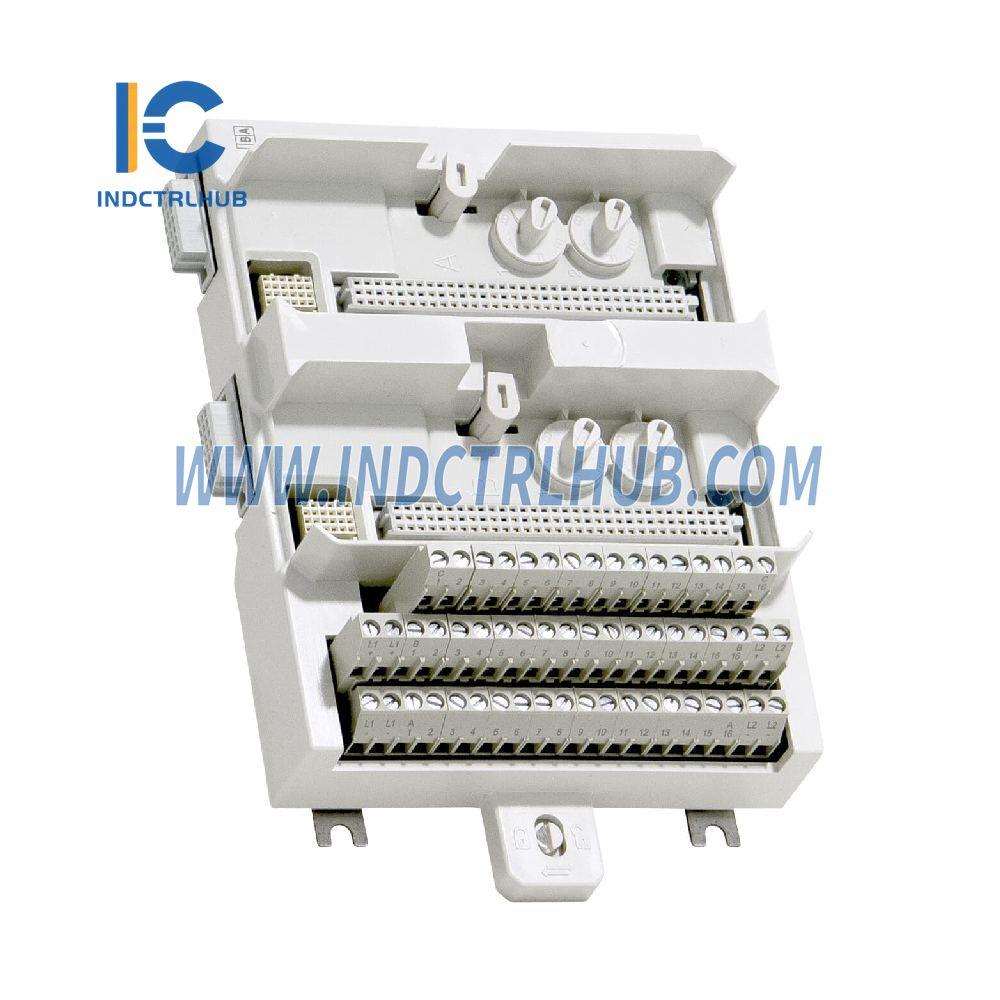

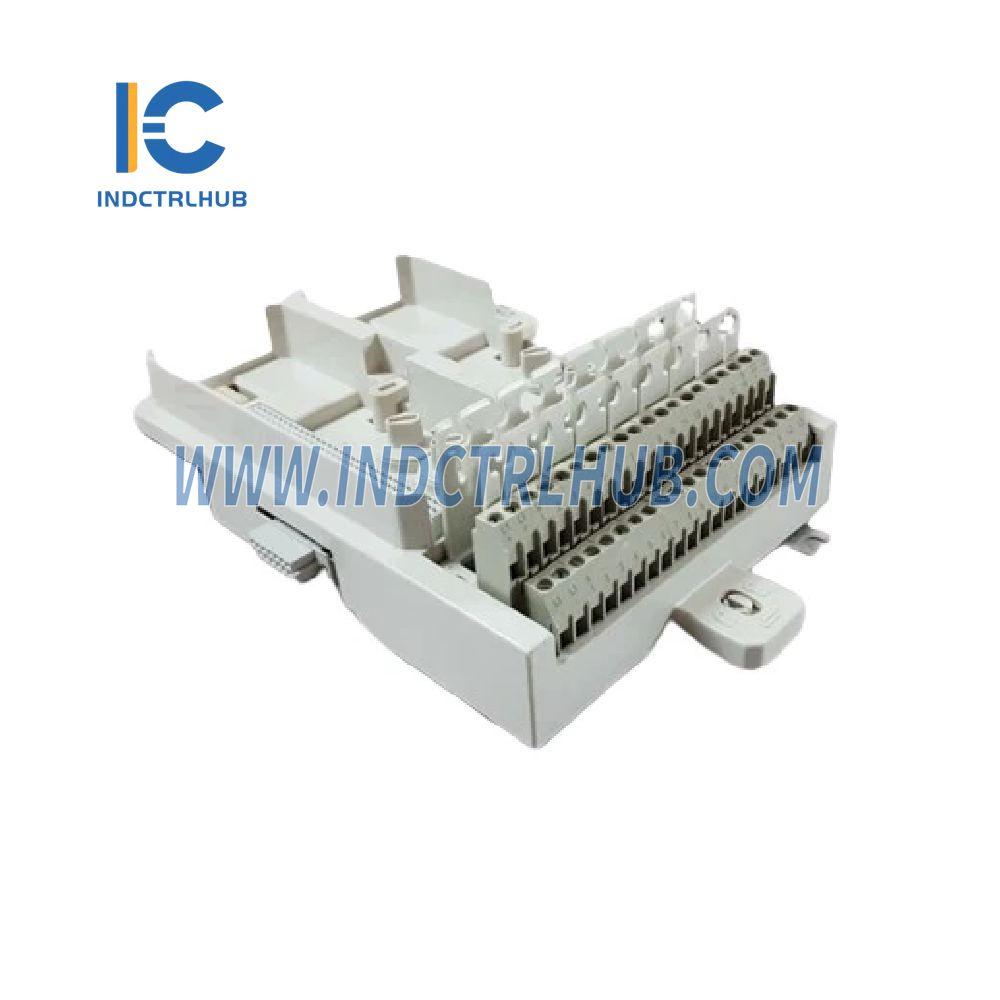

Špecifikácie produktu: TU843 MTU
Základné informácie
- Číslo článku: 3BSE021443R1
- Typ: Redundantný
- Pripojenie: Svorkovnica
- Kanály: 16
Elektrické vlastnosti
- Napätie: Maximálne 50 V
- Maximálny prúd na kanál: 3 A
- Maximálny prúd (procesné pripojenie): 10 A
- Izolačné skúšobné napätie: 500 V str.
Mechanické vlastnosti
-
Rozmery:
- Šírka: 131 mm (vrátane konektora), 124 mm (od okraja po okraj po inštalácii)
- Hĺbka: 64 mm (vrátane svoriek)
- Výška: 186,5 mm (vrátane uzamykacieho zariadenia)
- Hmotnosť: 0,6 kg (1,3 lbs.)
- Montáž: Vertikálna, montáž na DIN lištu
- Detail montáže: 55 °C (131 °F)
Detaily zapojenia a inštalácie
-
Procesné pripojenia:
- 56 pripojení pre až 16 I/O kanálov (2 terminály na kanál)
- 4 terminály procesného napájania
- 20 terminálov procesného napájania (0 V)
-
Prijateľné veľkosti vodičov:
- Pevný vodič: 0,2 - 4 mm²
- Lankový vodič: 0,2 - 2,5 mm² (24 - 12 AWG)
- Odporúčaný krútiaci moment: 0,5 - 0,6 Nm
- Dĺžka odizolovania: 7 mm
Kompatibilita
-
Podporované I/O moduly:
- AI843
- AO845
- AO845A
- DI840
- DI880
- DO840
- DO880
- DP840
Funkcie a výhody
- Kompletná inštalácia I/O modulov pomocou 3-vodičových pripojení a distribúcie poľného napájania.
- Podpora až 16 kanálov poľných signálov a pripojení procesného napájania.
- Pripojenia k dvom ModuleBusom a I/O modulom.
- Mechanické kódovanie zabraňuje nesprávnemu vloženiu I/O modulu.
- Zamykací mechanizmus pre uzemnenie na DIN lište.
- Jednoduché montovanie na DIN lištu.
Prostredie a certifikácia
| Kategória | Detaily |
|---|---|
| Značka CE | Áno |
| Elektrická bezpečnosť | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Certifikácia pre nebezpečné prostredie | C1 Div 2 cULus, C1 Zóna 2 cULus, ATEX Zóna 2 |
| Námorná certifikácia | Žiadne |
| Prevádzková teplota | 0 až +55 °C (+32 až +131 °F) (schválenia pre +5 až +55 °C) |
| Teplota skladovania | -40 až +70 °C (-40 až +158 °F) |
| Maximálna okolitá teplota | 55 °C (131 °F) |
| Relatívna vlhkosť | 5 % až 95 %, bez kondenzácie |
| Stupeň znečistenia | Stupeň 2 (IEC 60664-1) |
| Ochrana proti korózii | ISA-S71.04: G3 |
| Trieda ochrany | IP20 (IEC 60529) |
| Mechanické prevádzkové podmienky | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| Kategórie prepätia | IEC/EN 60664-1, EN 50178 |
| Trieda zariadenia | Trieda I (chránené zemnením, IEC 61140) |
| Súlad s RoHS | EN 50581:2012 |
| Súlad s WEEE | SMERNICA/2012/19/EÚ |
