Product Description
Technické špecifikácie produktu: TU840 MTU
Popis

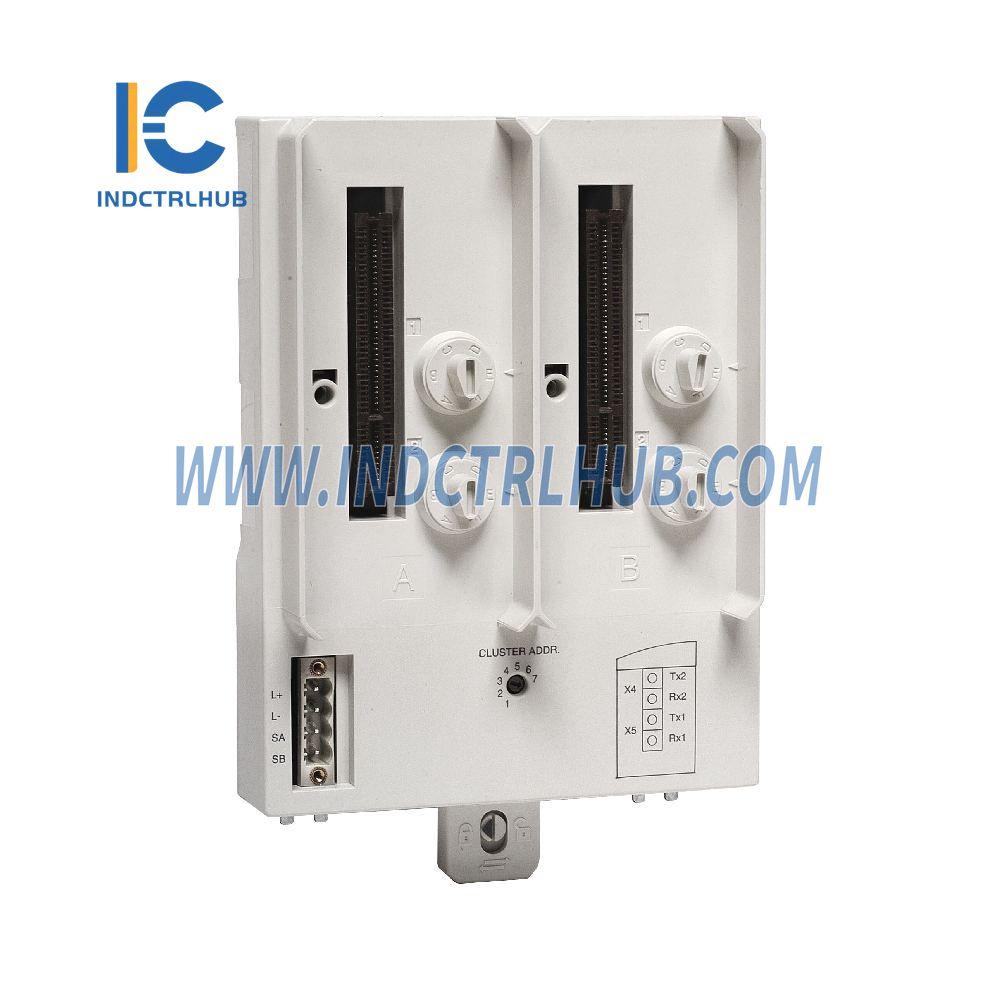

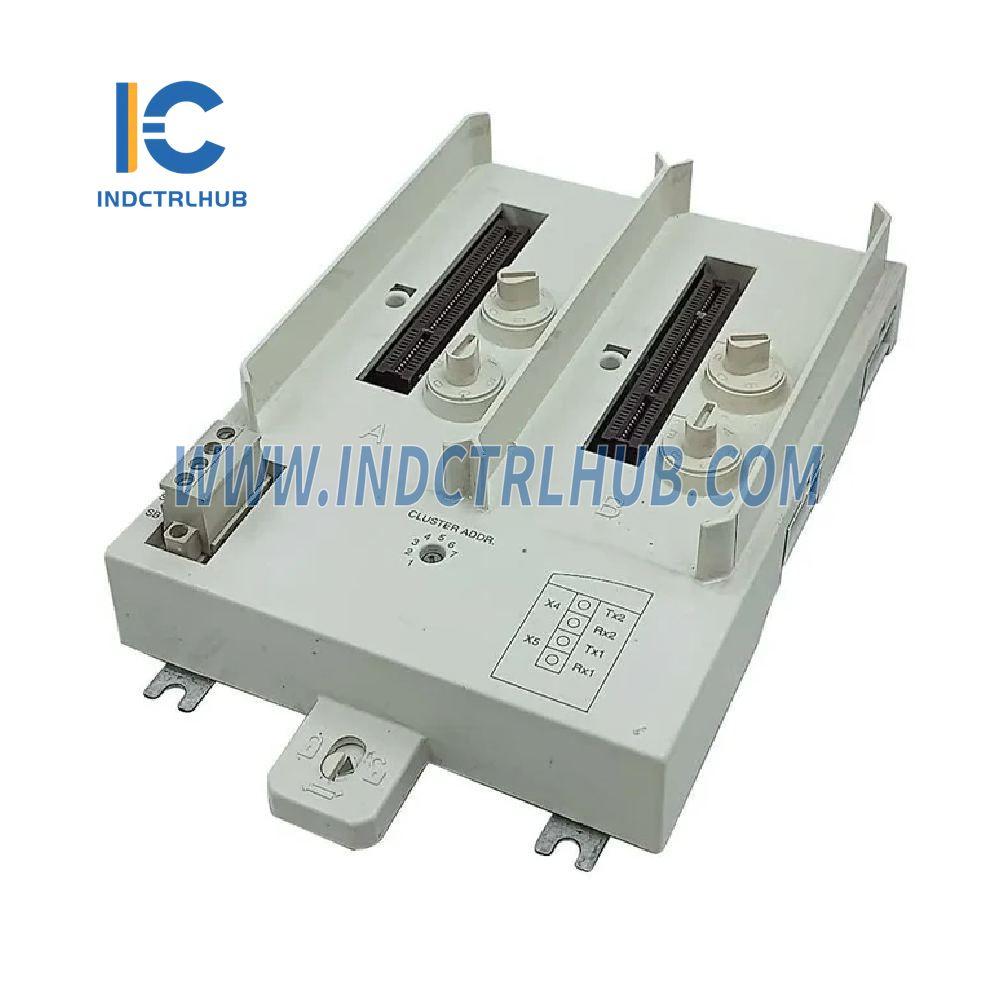

TU840 je Module Termination Unit (MTU) navrhnutá pre redundantné konfigurácie optického ModuleBus modemu TB840/TB840A. Slúži ako pasívna jednotka s pripojeniami pre napájanie, dvojitý elektrický ModuleBus, dve jednotky TB840/TB840A a otočný prepínač pre nastavenie adresy zoskupenia (1 až 7). Pre každú pozíciu sú k dispozícii štyri mechanické kľúče, ktoré zabezpečujú správnu konfiguráciu modulu. Každý kľúč má šesť polôh, čo umožňuje celkovo 36 jedinečných konfigurácií, ktoré je možné nastaviť skrutkovačom. TU840 pripája TB840/TB840A k redundantnému I/O, zatiaľ čo TU841 slúži pre neredundantné I/O zapojenia.
Funkcie a výhody
- Otočný prepínač pre nastavenie adresy zoskupenia.
- Mechanické kódovanie zabraňuje nesprávnemu vloženiu modulu.
- Dvojité pripojenie ModuleBus pre redundanciu.
- Zaisťovacie zariadenie pre bezpečné upevnenie na DIN lištu a uzemnenie.
- Podporuje vertikálnu aj horizontálnu montáž.
Všeobecné informácie

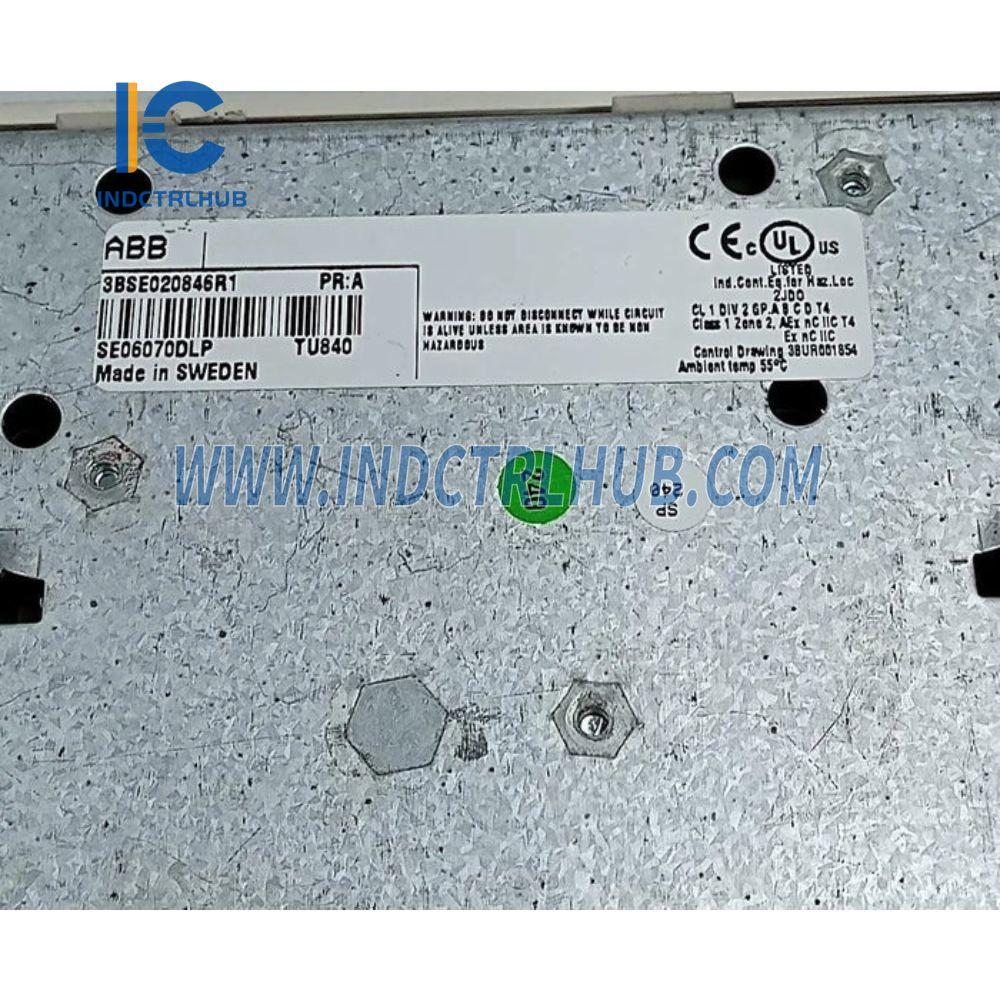

- Číslo článku: 3BSE020846R1
- Komunikačný protokol: ModuleBus
- Master alebo Slave: N/A
- Redundancia linky: Áno
- Redundancia modulu: Áno
- Hot Swap: Nie
- Typ: Redundantný TB840/TB840A, redundantné I/O, jedno napájanie
- Napájanie: 24 V ss (19,2 - 30 V)
- Montáž: Vertikálna alebo horizontálna
Podrobné údaje
-
Distribúcia prúdu ModuleBus:
- Maximálne: 5 V (1,5 A)
- 24 V (1,5 A)
- Mechanické kľúče: 36 rôznych kombinácií
-
Prijateľné veľkosti vodičov:
- Pevné: 0,2 - 2,5 mm²
- Lankový vodič: 0,2 - 2,5 mm² (24 - 12 AWG)
- Odporúčaný krútiaci moment: 0,5 Nm
- Menovité izolačné napätie: 50 V
- Izolačné skúšobné napätie: 500 V striedavých
- Výkonové straty: 2,0 W
Prostredie a certifikácia
| Kategória | Detaily |
|---|---|
| Značka CE | Áno |
| Elektrická bezpečnosť | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Nebezpečné miesto | cULus nebezpečné prostredie Trieda 1 Zóna 2, ATEX Zóna 2 |
| Námorná certifikácia | ABS, BV, DNV-GL, LR |
| Prevádzková teplota | 0 až +55 °C (+32 až +131 °F) (schválenia vydané pre +5 až +55 °C) |
| Teplota skladovania | -40 až +70 °C (-40 až +158 °F) |
| Relatívna vlhkosť | 5 až 95 %, bez kondenzácie |
| Maximálna okolitá teplota | 55 °C (131 °F); pre vertikálnu montáž: 40 °C (104 °F) |
| Trieda zariadenia | Trieda I podľa IEC 60536 (chránené uzemnenie) |
| Ochrana proti vniknutiu | IP20 (IEC 60529) |
| Súlad s RoHS | SMERNICA/2011/65/EÚ (EN 50581:2012) |
| Súlad s WEEE | SMERNICA/2012/19/EÚ |
Rozmery
- Šírka: 124 mm (4,88 in.)
- Výška: 186 mm (7,32 in.) vrátane západky
- Hĺbka: 47 mm (1,85 in.)
- Hmotnosť: 0,45 kg (0,99 lbs.)
