Product Description

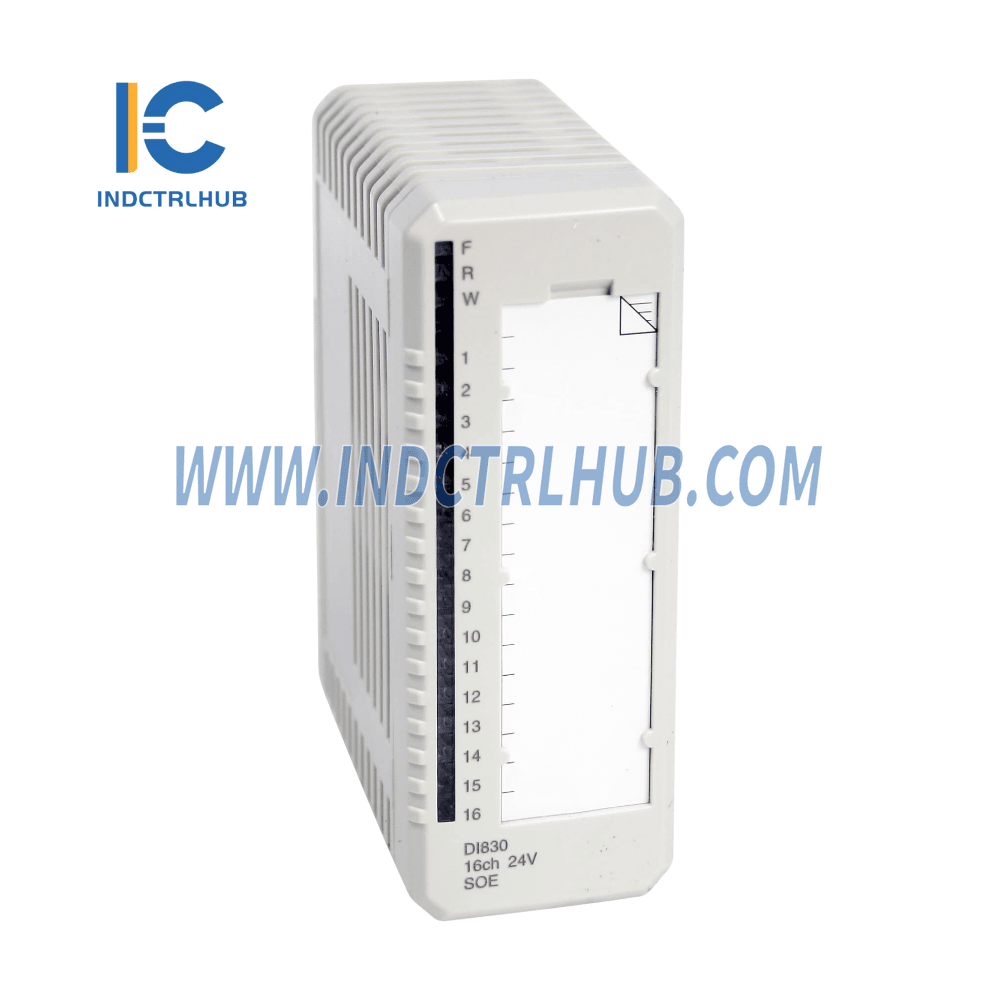

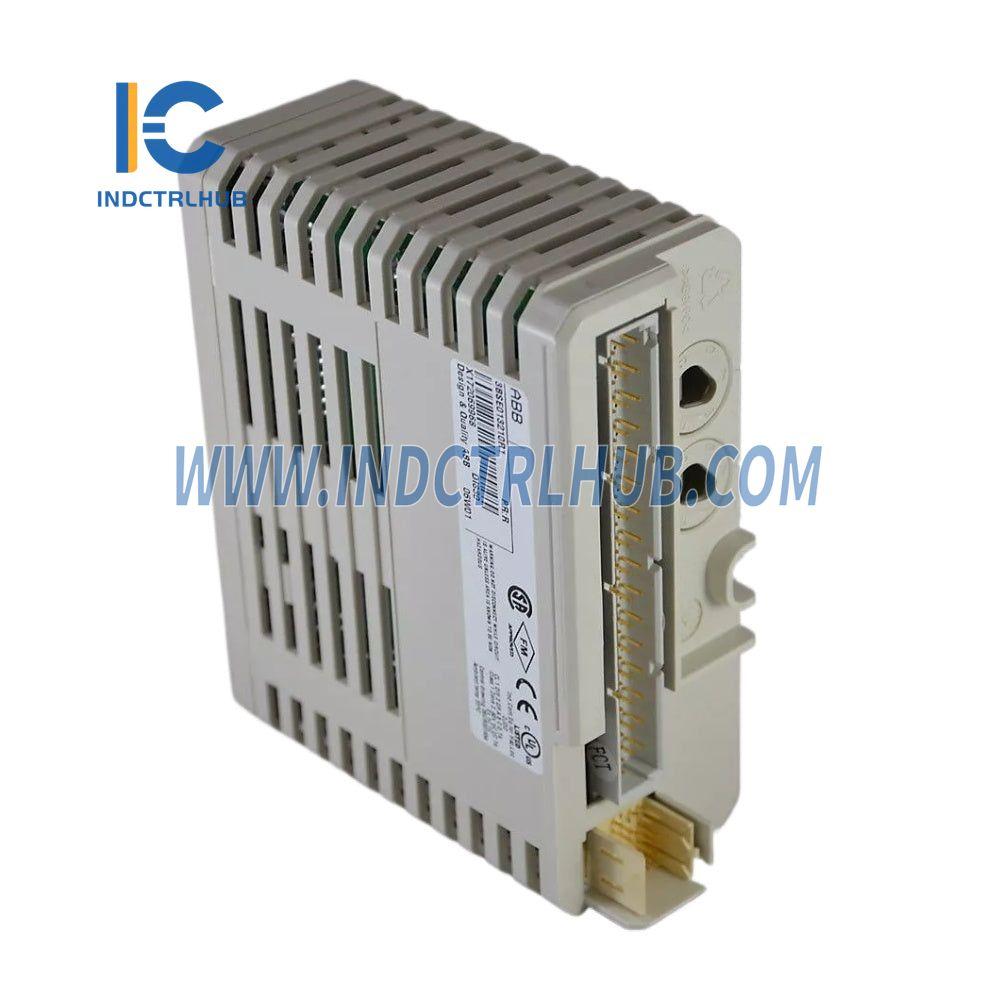

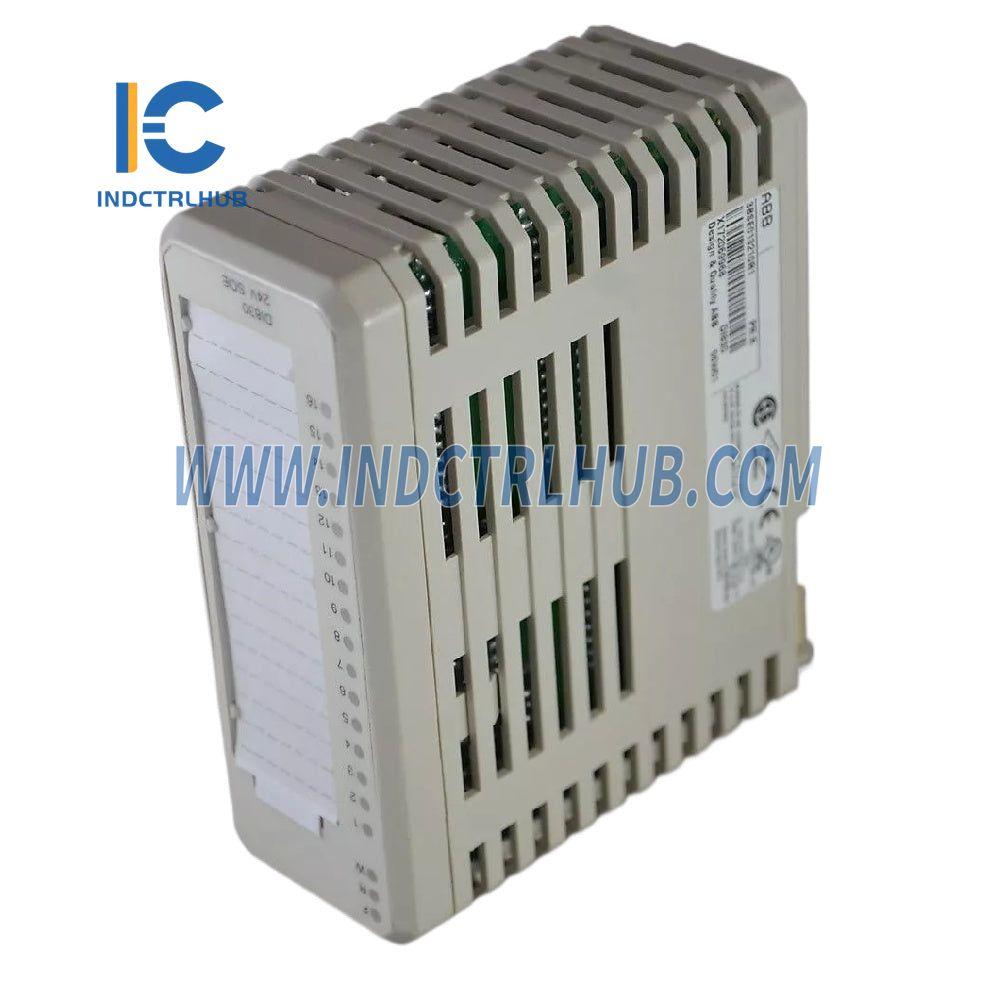

Modul DI830 Digital Input Module (3BSE013210R1) je súčasťou systému ABB S800 I/O. Má 16 kanálov pre 24 V DC digitálne vstupy a podporuje pokročilú diagnostiku a možnosti filtrovania, čo ho robí ideálnym pre presné a spoľahlivé spracovanie vstupných signálov v priemyselných automatizačných systémoch.
Funkcie a výhody
-
16 digitálnych vstupných kanálov:
- Navrhnuté pre 24 V DC signály s prúdom na zem.
- Organizované do dvoch izolovaných skupín po 8 kanáloch s dohľadom napätia.
-
Pokročilá diagnostika:
- Dohľad nad napájaním procesov s modulovými varovaniami pre napäťové anomálie.
- Monitorovanie fronty udalostí na detekciu pretečenia.
- Detekcia chyby synchronizácie času.
-
Flexibilné filtrovanie:
- Časy digitálneho filtra nastaviteľné od 0 do 100 ms, umožňujúce prispôsobenie pre rôzne typy signálov.
-
Funkcia sekvencie udalostí (SOE):
- Poskytuje presné zaznamenávanie udalostí s presnosťou ±0,7 ms.
-
Robustná konštrukcia:
- Integrované komponenty pre obmedzenie prúdu a EMC ochranu.
- Predné LED diódy pre aktuálny stav a diagnostiku.
-
Kompatibilné s viacerými MTU:
- TU810, TU812, TU814, TU818, TU830, TU833, TU838, TU850.
Technické špecifikácie
Špecifikácie signálu a kanála
| Parameter | Detaily |
|---|---|
| Špecifikácia signálu | 24 V DC |
| Počet kanálov | 16 |
| Typ signálu | Prúdové potiahnutie |
| Rozsah vstupného napätia ("0") | -30 až +5 V |
| Rozsah vstupného napätia ("1") | 13 až 30 V |
| Vstupná impedancia | 3,2 kΩ |
| Časy filtra | 0 až 100 ms (voliteľné) |
Izolácia a ochrana
| Parameter | Detaily |
|---|---|
| Izolácia | Skupinovo izolované, 2 skupiny po 8 |
| Menovité izolačné napätie | 50 V |
| Testovacie napätie dielektrika | 500 V str. |
| Trieda ochrany | IP20 (IEC 60529) |
Diagnostika a indikátory
-
Predné LED:
- Porucha (F), Prevádzka (R), Varovanie (W) a stav jednotlivých kanálov (1-16).
-
Dozor a diagnostika:
- Monitorovanie napätia procesu.
- Detekcia plnej fronty udalostí a chýb synchronizácie času.
Napájanie a spotreba
| Parameter | Detaily |
|---|---|
| Výkonový úbytok | Typicky 2,3 W |
| +5 V ModuleBus prúd | Typický 100 mA, max. 120 mA |
| +24 V Modulový prúd Bus | 0 |
Prostredie a certifikácia
| Parameter | Detaily |
|---|---|
| Prevádzková teplota | 0 až +55 °C (+32 až +131 °F) |
| Teplota skladovania | -40 až +70 °C (-40 až +158 °F) |
| Relatívna vlhkosť | 5 až 95 %, bez kondenzácie |
| Ochrana proti korózii | ISA-S71.04: G3 |
| Námorná certifikácia | ABS, BV, DNV, LR |
| Súlad s EMC | EN 61000-6-4, EN 61000-6-2 |
| Bezpečnostné normy | EN 61010-1, UL 61010-1 |
Fyzické rozmery
| Parameter | Detaily |
|---|---|
| Šírka | 45 mm (1,77 in.) |
| Hĺbka | 102 mm (4,01 in.), 111 mm (4,37 in.) |
| Výška | 119 mm (4,7 in.) |
| Hmotnosť | 0,22 kg (0,48 lbs.) |
Aplikácie
- Priemyselná automatizácia vyžadujúca presné získavanie digitálnych signálov a zaznamenávanie udalostí.
- Systémy vyžadujúce dohľad napätia pre lepšiu diagnostiku a detekciu porúch.
- Náročné prostredia vyžadujúce robustné, kompatibilné moduly s rozsiahlymi certifikáciami.
