Product Description
Prehľad modulu digitálneho vstupu ABB

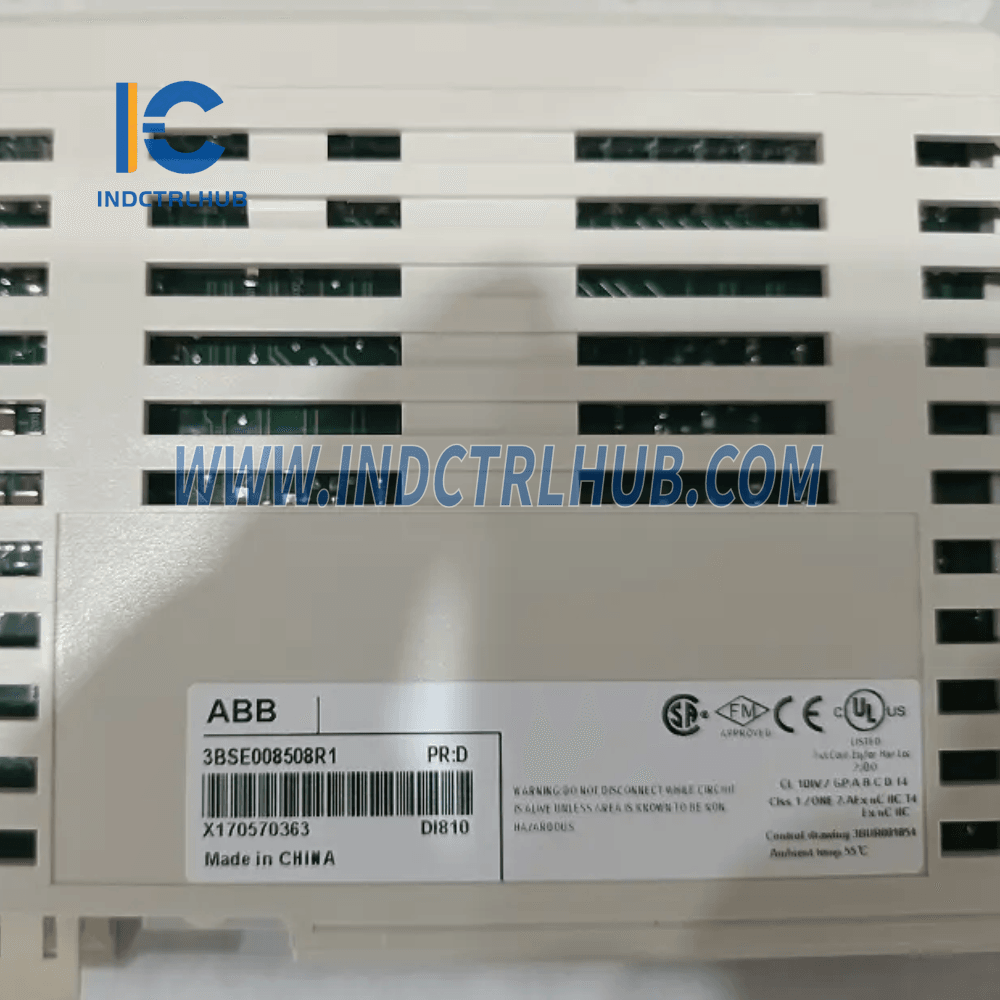

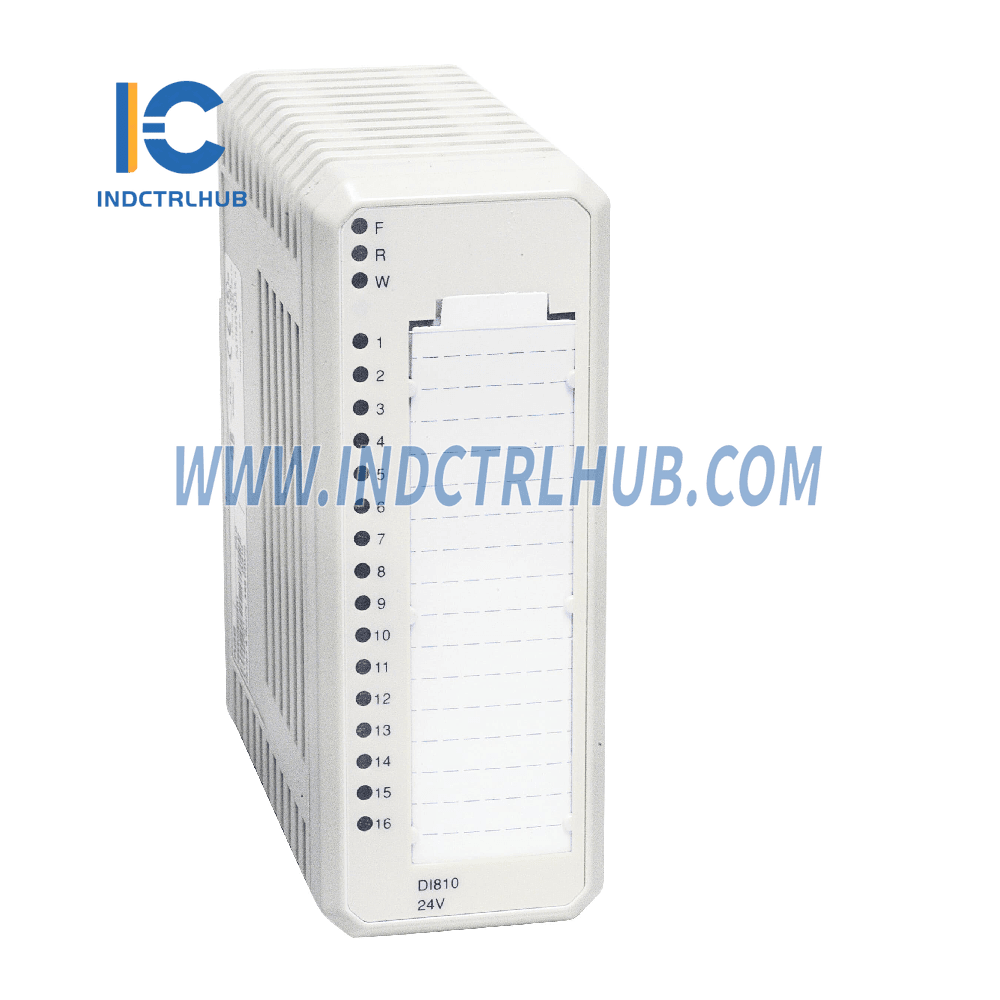

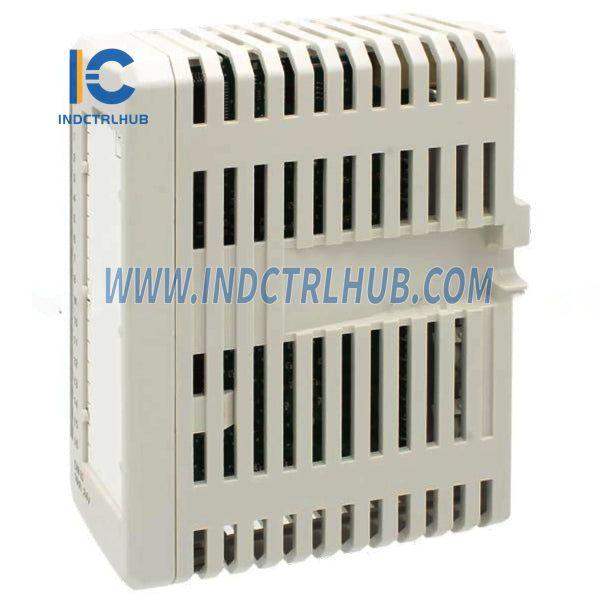

Modul digitálneho vstupu (3BSE008508R1) je súčasťou systému ABB S800 I/O, poskytujúci spoľahlivé a izolované vstupné kanály pre snímanie signálov 24 V DC. Vďaka pokročilým diagnostickým schopnostiam a robustným environmentálnym certifikáciám je vhodný pre priemyselné aplikácie vyžadujúce presnosť a bezpečnosť.
Funkcie a výhody
-
16 kanálov:
- Navrhnuté pre 24 V DC vstupy s prúdom do zeme.
- Dve izolované skupiny po 8 kanáloch, každá s dohľadom napätia.
-
Robustná diagnostika:
- Indikácia stavu kanála pomocou LED diód.
- Dohľad nad napätím procesu poskytuje chybové signály v prípade straty napätia.
-
Vysoká spoľahlivosť:
- Integrované komponenty pre obmedzenie prúdu a EMC ochranu.
- Optická izolácia zabezpečuje integritu signálu.
-
Kompatibilné s viacerými MTU:
- TU810, TU812, TU814, TU818, TU830, TU833, TU838, TU850.
Technické špecifikácie
Špecifikácie signálu a kanála
| Parameter | Detaily |
|---|---|
| Špecifikácia signálu | 24 V DC |
| Počet kanálov | 16 |
| Typ signálu | Prúdové potiahnutie |
| Rozsah vstupného napätia ("0") | -30 až +5 V |
| Rozsah vstupného napätia ("1") | 15 až 30 V |
| Vstupná impedancia | 3,5 kΩ |
| Časy filtra | 2, 4, 8, 16 ms (voliteľné) |
Izolácia a ochrana
| Parameter | Detaily |
|---|---|
| Izolácia | Skupinovo izolované, 2 skupiny po 8 |
| Menovité izolačné napätie | 50 V |
| Testovacie dielektrické napätie | 500 V AC |
| Trieda ochrany | IP20 (IEC 60529) |
Napájanie a spotreba
| Parameter | Detaily |
|---|---|
| Výkonový rozptyl | Typicky 1,8 W |
| +5 V ModuleBus prúd | 50 mA |
| +24 V Modulový prúd Bus | 0 |
Diagnostika a indikátory
-
Predné LED:
- Porucha (F), Prevádzka (R), Varovanie (W) a stav jednotlivých kanálov (1-16).
-
Dohľad:
- Monitorovanie procesného napätia s chybovými signálmi pre každú skupinu.
- Indikácie chyby modulu, varovania modulu a chyby kanála.
Prostredie a certifikácia
| Parameter | Detaily |
|---|---|
| Prevádzková teplota | 0 až +55 °C (+32 až +131 °F) |
| Teplota skladovania | -40 až +70 °C (-40 až +158 °F) |
| Relatívna vlhkosť | 5 až 95 %, bez kondenzácie |
| Ochrana proti korózii | ISA-S71.04: G3 |
| Námorná certifikácia | ABS, BV, DNV, LR |
| Súlad s EMC | EN 61000-6-4, EN 61000-6-2 |
| Bezpečnostné normy | EN 61010-1, UL 61010-1 |
Fyzické rozmery
| Parameter | Detaily |
|---|---|
| Šírka | 45 mm (1,77 in.) |
| Hĺbka | 102 mm (4,01 in.), 111 mm (4,37 in.) |
| Výška | 119 mm (4,7 in.) |
| Hmotnosť | 0,15 kg (0,33 lbs.) |
Aplikácie
- Priemyselné automatizačné systémy vyžadujúce spoľahlivé spracovanie digitálnych signálov.
- Aplikácie, kde sú kritické diagnostika porúch a skupinová izolácia.
- Použitie v náročných prostrediach, s certifikáciami pre námorné a nebezpečné lokality.
