Product Description
Prehľad digitálneho výstupného modulu

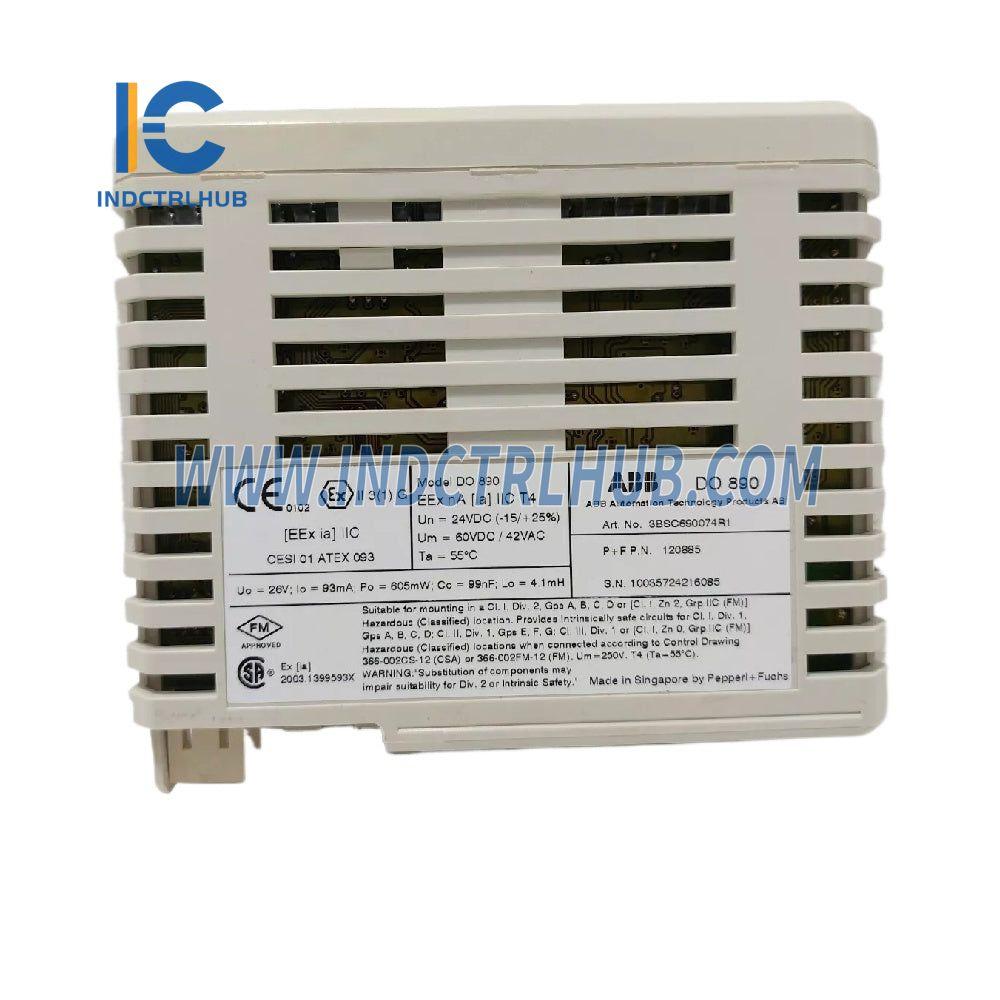

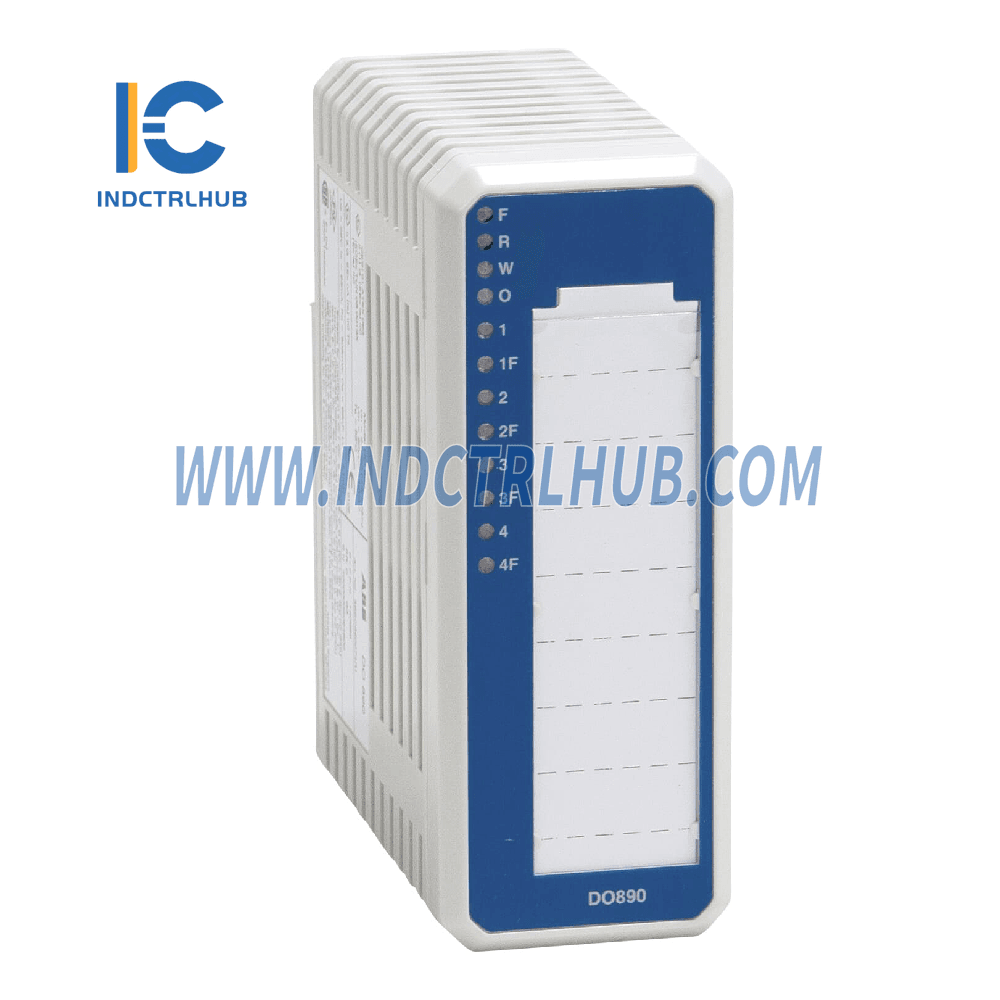

Digitálny výstupný modul 3BSC690074R1 je navrhnutý pre použitie v nebezpečných a ne-nebezpečných aplikáciách, ponúkajúci 4 kanály s digitálnymi výstupmi 11 V, 40 mA. Tento modul je vybavený komponentmi ochrany vnútornej bezpečnosti, čo ho robí vhodným pre priame pripojenie k procesnému zariadeniu v nebezpečných oblastiach bez potreby ďalších externých zariadení.
Kľúčové vlastnosti a výhody
- 4 výstupné kanály so signálmi 11 V, 40 mA
- Každý kanál je plne izolovaný, vrátane izolácie od ModuleBus a napájania
- Komponenty ochrany vnútornej bezpečnosti pre bezpečnú prevádzku v nebezpečných oblastiach
- Schopné ovládať Ex-certifikované solenoidové ventily, alarmy a signalizačné lampy
- Detekcia otvoreného a skratového obvodu pre každý kanál s konfigurovateľnými podmienkami poruchy
- Indikátory výstupu a stavu poruchy pre každý kanál
- Kompatibilné s TU890 pre Ex aplikácie a TU891 pre ne-Ex aplikácie, umožňujúce pripojenie na dva vodiče
Technické informácie
| Parameter | Detaily |
|---|---|
| Špecifikácia signálu | 11 V, 40 mA |
| Počet kanálov | 4 |
| Typ signálu | Ovládač solenoidu |
| Izolácia | Individuálne izolované, kanál od kanála a k spoločnej zemniacej svorke obvodu |
| Výstupné zaťaženie | 100 - 5000 Ω |
| Obmedzenie prúdu | Výstup s ochranou proti skratu a obmedzeným prúdom |
| Menovité izolačné napätie | 50 V |
| Výkonový rozptyl | 4,4 W |
| Prúdový odber | +5V Modulebus: Typ. 80 mA, Max. <150 mA |
| Prúdový odber | +24V externé: Typ. 250 mA, Max. <360 mA |
| Detekcia porúch | Detekcia poruchy skratového obvodu < 20 Ω |
| Detekcia porúch | Detekcia poruchy otvoreného obvodu > 100 kΩ |
| Prúd poruchového snímania | < 4 mA |
| Indikácia stavu | Stav kanálov 1-4 cez LED |
Informácie o životnom prostredí a certifikácii
| Kategória | Detaily |
|---|---|
| Prevádzková teplota | 0 °C až +55 °C (32 °F až 131 °F) |
| Teplota skladovania | -40 °C až +70 °C (-40 °F až 158 °F) |
| Relatívna vlhkosť | 5 % až 95 %, bez kondenzácie |
| Trieda ochrany | IP20 (IEC 60529) |
| Elektrická bezpečnosť | EN 61010-1, EN 61010-2-201 |
| Nebezpečné miesto | ATEX/IECEx Zóna 2, Div 2/Zóna 2, s rozhraním do Zóny 0 |
| Námorná certifikácia | ABS, BV, DNV, LR |
| Kompatibilita EMC | EN 61000-6-4, EN 61000-6-2 |
| Súlad s RoHS | DIRECTIVE/2011/65/EU (EN 50581:2012) |
Rozmery
- Šírka: 45 mm (1,77”)
- Hĺbka: 102 mm (4,01”), 111 mm (4,37”) vrátane konektora
- Výška: 119 mm (4,7”)
- Hmotnosť: 0,2 kg (0,44 lbs.)
Kompatibilita
- Použitie s MTU: TU890 (Ex aplikácie) a TU891 (ne-Ex aplikácie)
- Kód kľúča: AB
Tento modul je ideálny na ovládanie Ex-certifikovaného procesného zariadenia a ponúka komplexné diagnostické funkcie na zabezpečenie bezpečnosti a spoľahlivosti v náročných priemyselných prostrediach. Je vhodný pre aplikácie, kde je kľúčová vnútorná bezpečnosť, a podporuje efektívnu prevádzku s minimálnym dodatočným zapojením.
