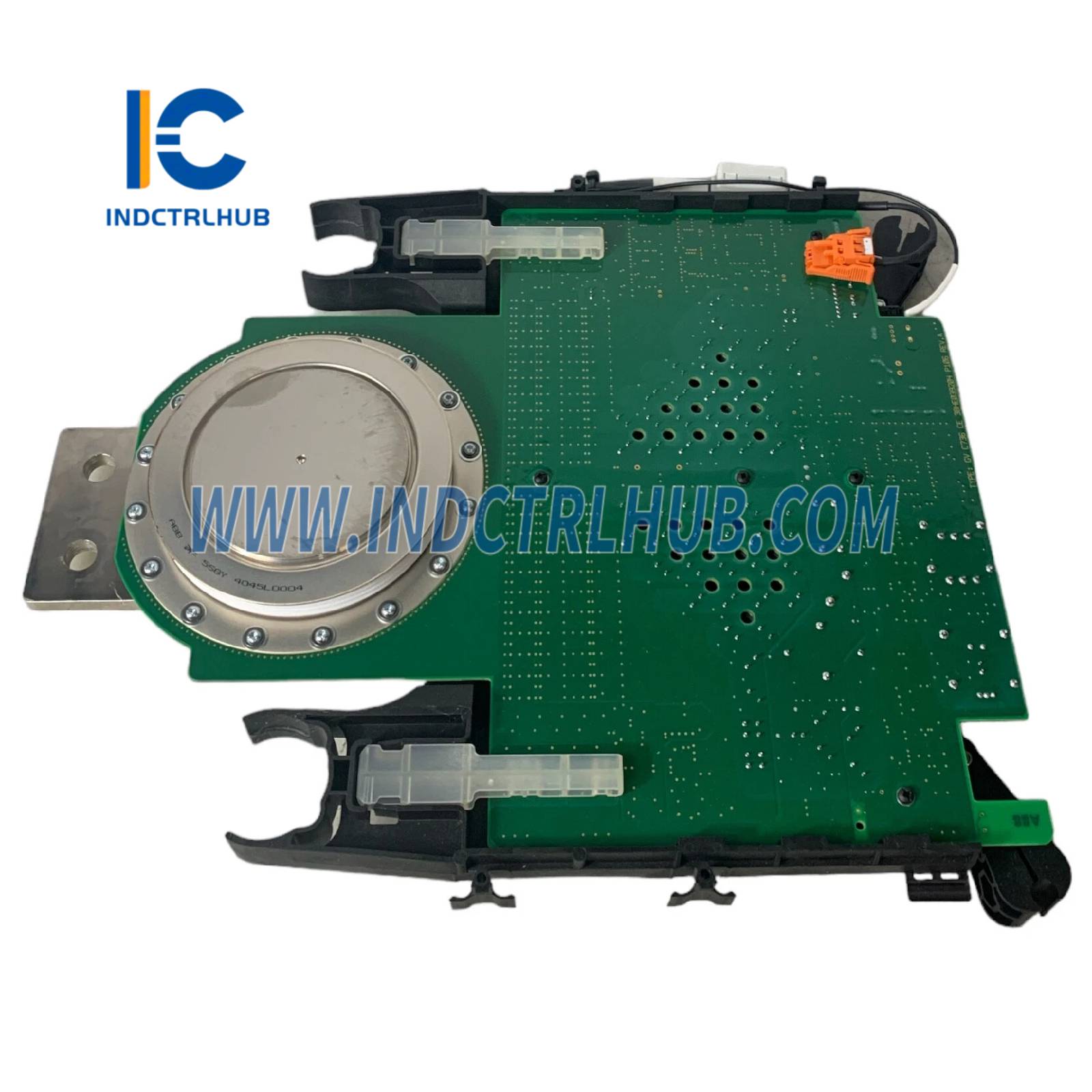

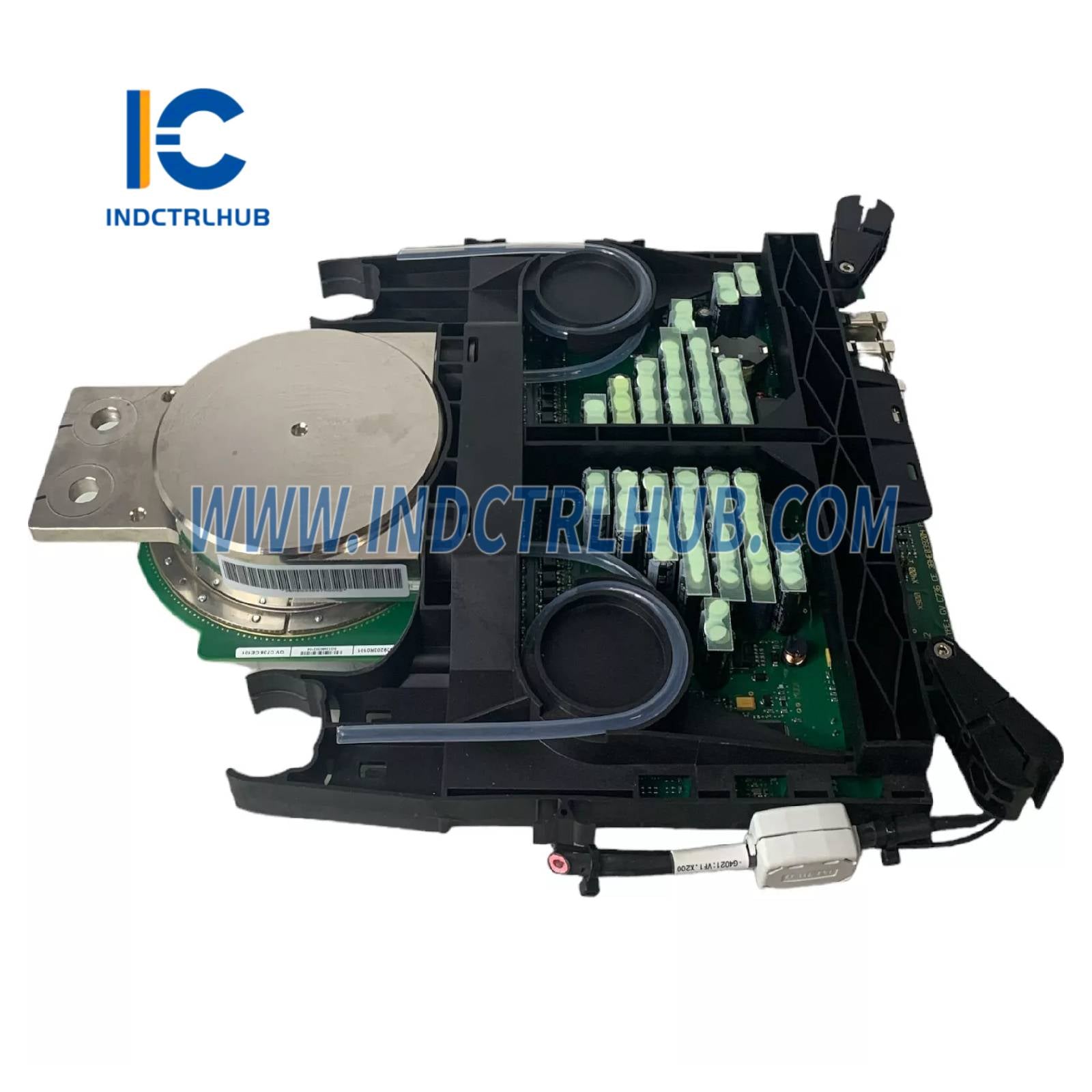

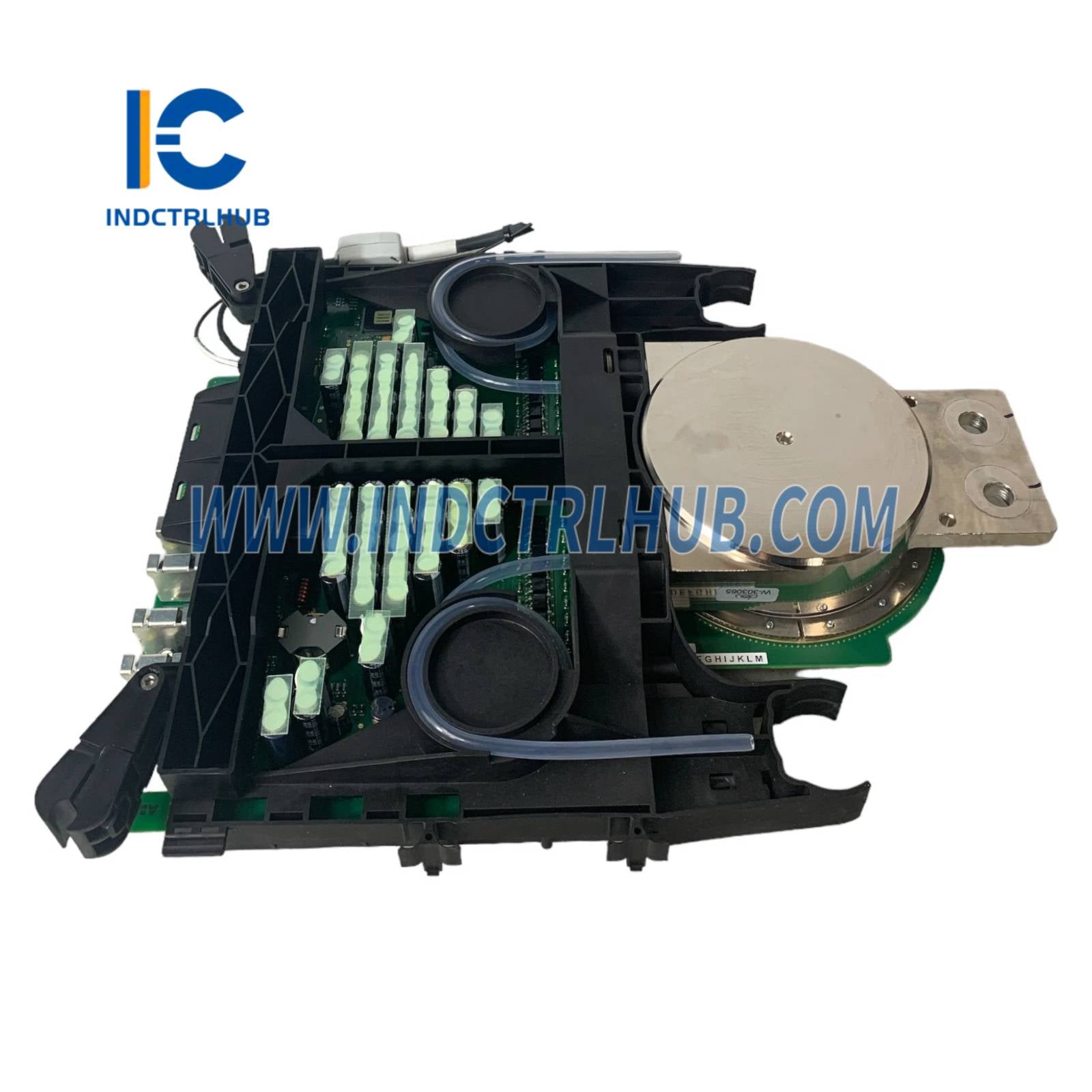

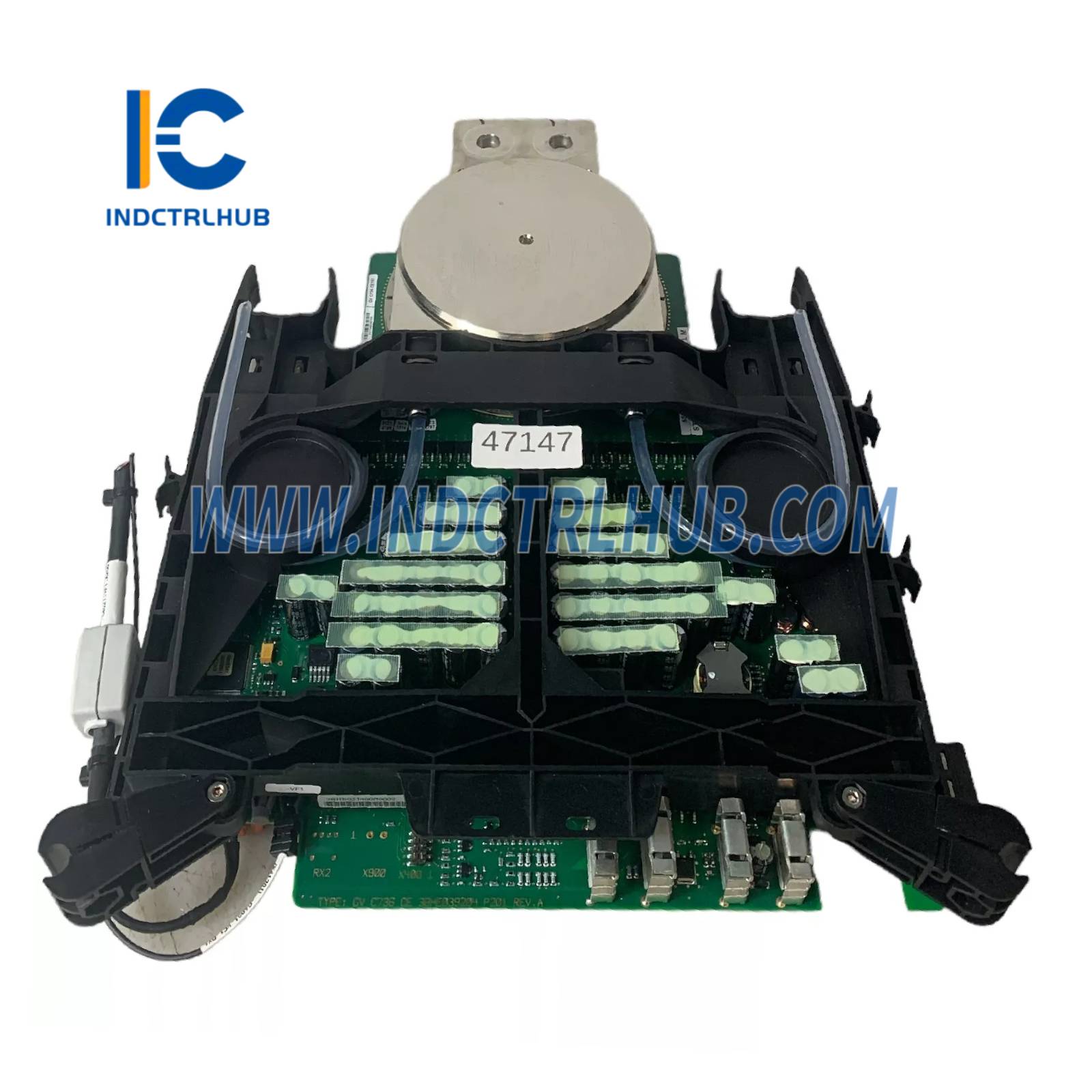

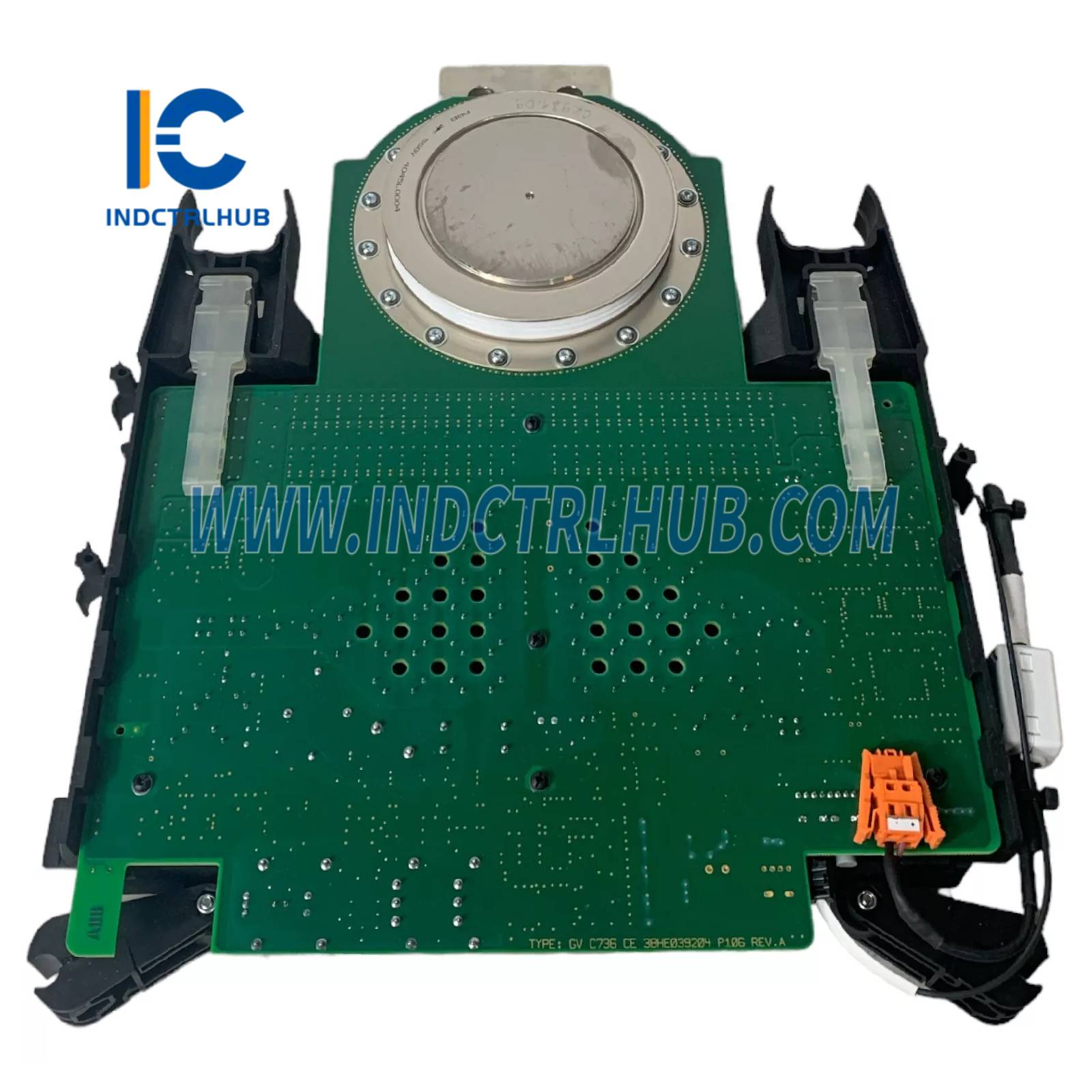

ABB 5SHY4045L0004 GVC736 3BHB021400R0002 IGBT modul
Prehľad produktu
- ABB 5SHY4045L0004, s objednávacím kódom 3BHB021400R0002 a označením GVC736, je modul izolovaného bránového bipolárneho tranzistora (IGBT) zo série HiPak od ABB, navrhnutý pre vysokovýkonné priemyselné aplikácie. Tento modul je optimalizovaný pre systémy výkonovej elektroniky so stredným až vysokým napätím, vrátane meničov s premennou frekvenciou (VFD), riadenia motorov, invertorov obnoviteľných zdrojov energie, trakčných systémov a aplikácií vysokonapäťového jednosmerného prúdu (HVDC). Je široko používaný v odvetviach ako výroba elektrickej energie, ropný a plynárenský priemysel, doprava a ťažký priemysel pre efektívne spínanie a riadenie výkonu. 5SHY4045L0004 je známy svojou vysokou spoľahlivosťou, nízkymi stratami pri spínaní a robustnou konštrukciou, čo ho robí vhodným pre náročné prostredia.
Technické špecifikácie
- 5SHY4045L0004 (GVC736, 3BHB021400R0002) má nasledujúce špecifikácie podľa priemyselných zdrojov a dokumentácie ABB:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 5SHY4045L0004 |
| Označenie | GVC736 |
| Objednávací kód | 3BHB021400R0002 |
| Výrobca | ABB |
| Popis | IGBT modul (séria HiPak) |
| Séria | HiPak IGBT |
| Funkcia | Vysokovýkonné spínanie pre motorové pohony, invertory, meniče a HVDC systémy |
| Konfigurácia | Jednoduchý IGBT modul s integrovanou rýchlou obnovovacou diódou |
| Menovité napätie (V_CES) | 4500 V (napätie kolektor-emitor) |
| Menovitý prúd (I_C) | 4000 A (menovitý kolektorový prúd pri 25 °C) |
| Výkonové straty | Vysoká schopnosť prenosu výkonu (presná hodnota závisí od aplikácie, typicky >10 kW) |
| Prepínacia frekvencia | Optimalizované pre nízku až strednú frekvenciu (do 2 kHz, závisí od aplikácie) |
| Napätie riadenia brány | ±15 V až ±20 V (typicky) |
| Izolačné napätie | 10,2 kV (RMS, 1 minúta) |
| Tepelný odpor (R_th(j-c)) | Nízka, približne 0,006 K/W (spojenie-kryt, podľa datasheetu) |
| Chladenie | Vyžaduje sa kvapalinové chladenie alebo nútené vzduchové chladenie |
| Prevádzková teplota spoja | -40°C až +150°C (-40°F až +302°F) |
| Environmentálne špecifikácie | Prevádzková teplota: -40°C až +125°C (-40°F až +257°F) Skladovacia teplota: -40°C až +150°C (-40°F až +302°F) Relatívna vlhkosť: 5 % až 95 % bez kondenzácie Vibrácie: v súlade s IEC 60068-2-6 |
| Typ balenia | HiPak2 (vysokovýkonný štandardizovaný modul) |
| Rozmery | Približne 190 mm (D) x 140 mm (Š) x 38 mm (V) |
| Hmotnosť | Približne 2,5–3,5 kg |
| Montáž | Montáž na chladič alebo šasi pomocou skrutiek |
| Certifikácie | CE, UL, RoHS v súlade, normy IEC 60747 |
