Product Description

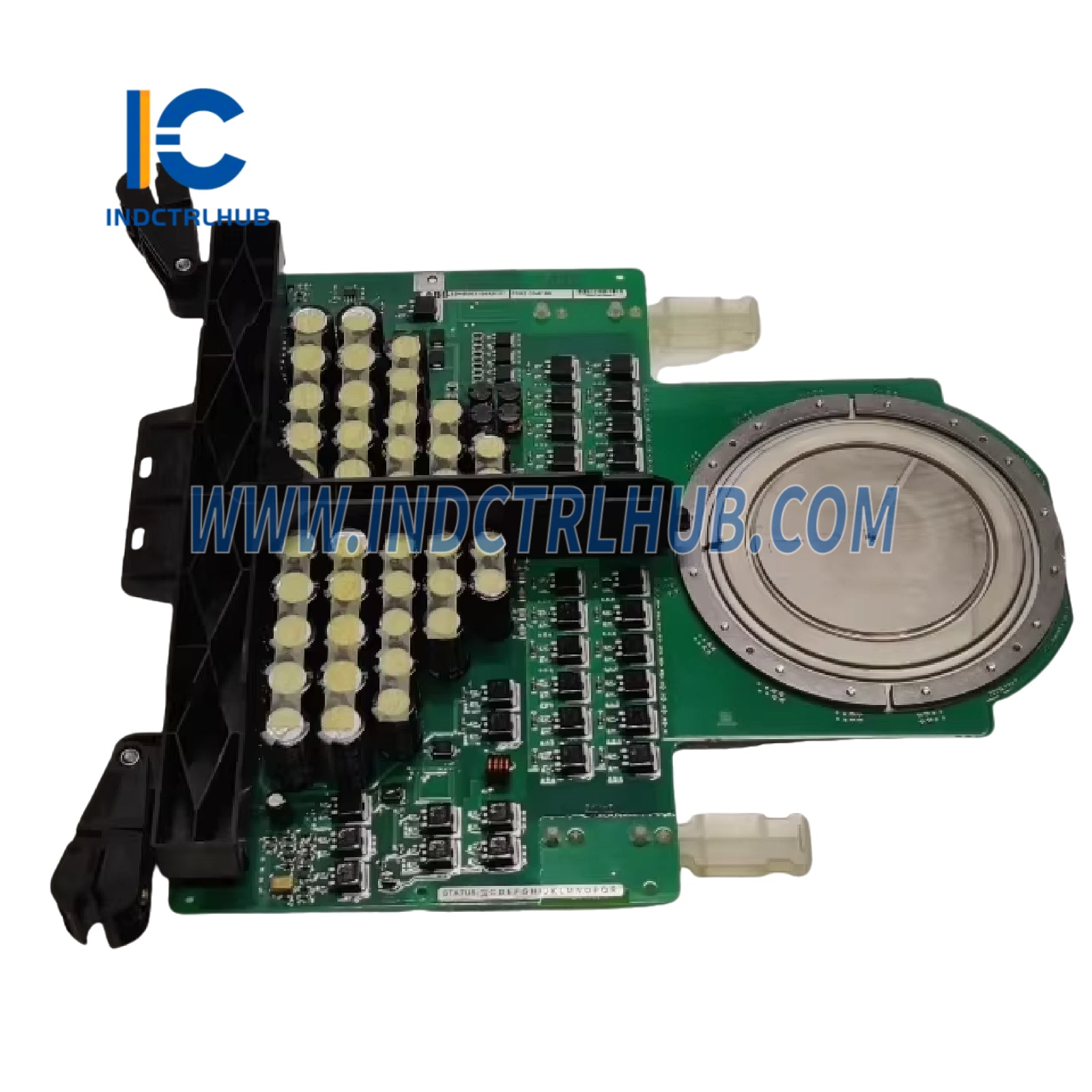

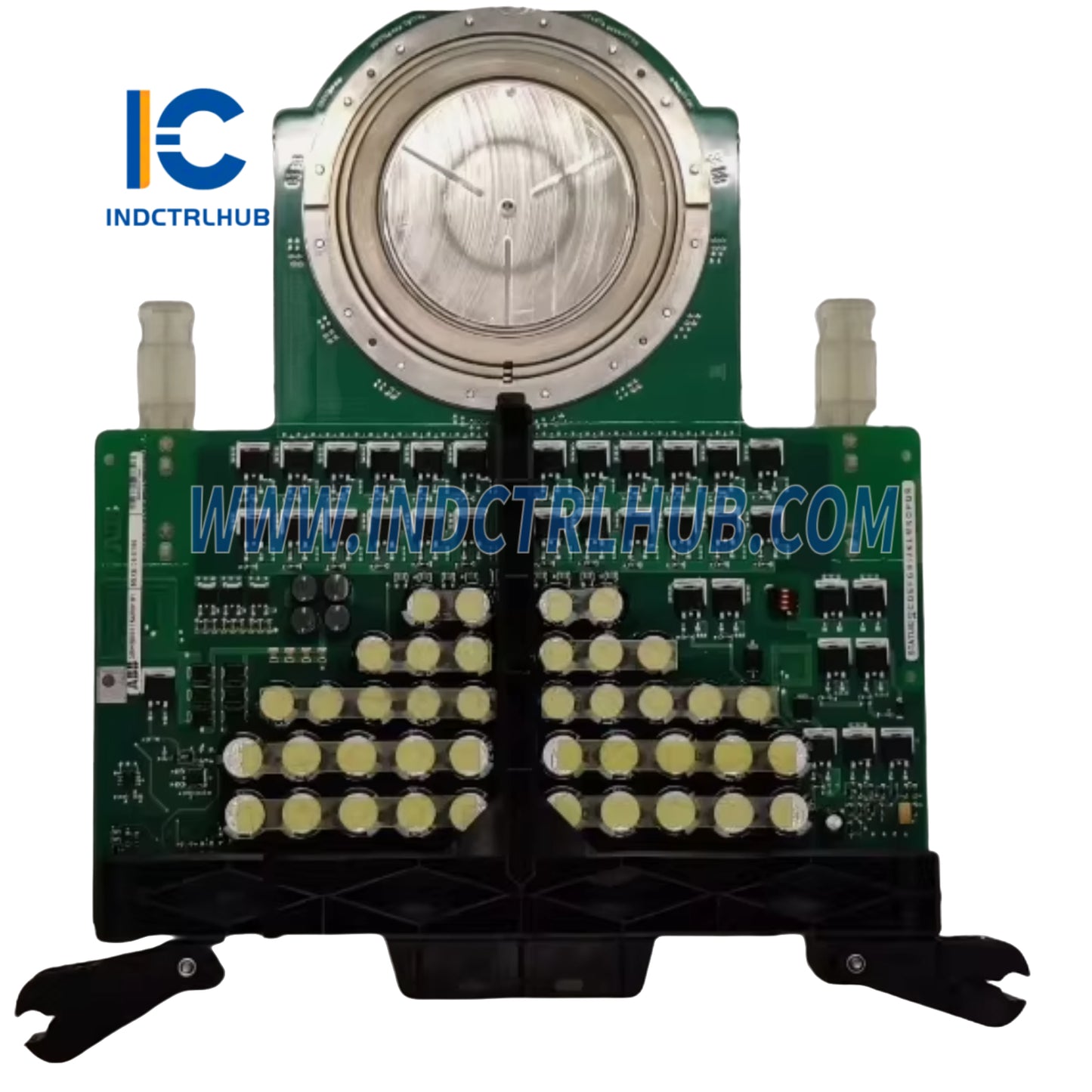

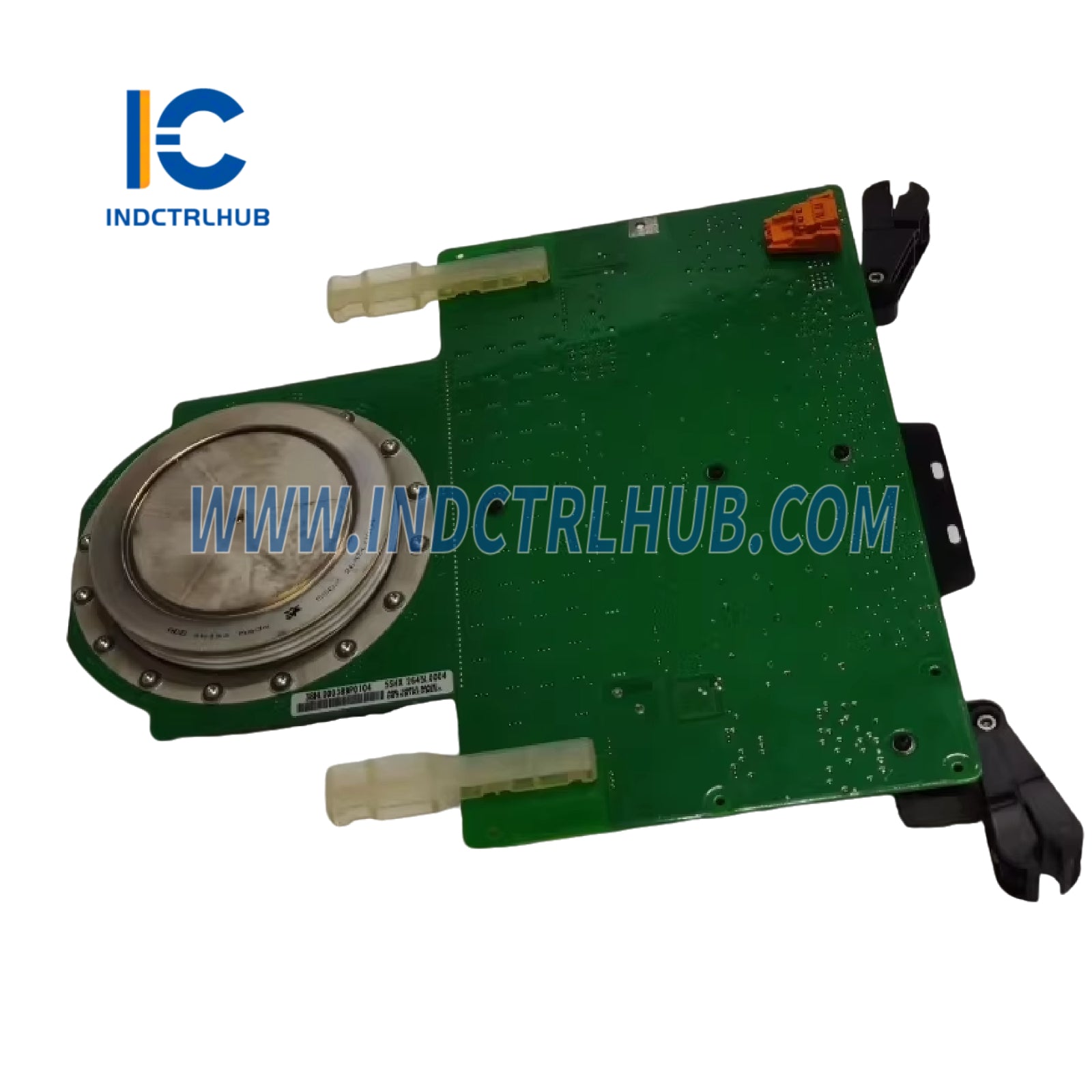

ABB 5SHX2645L0006 3BHB012961R0002 IGBT modul
Prehľad produktu
- ABB 5SHX2645L0006 s objednávacím kódom 3BHB012961R0002 je modul izolovaného bránového bipolárneho tranzistora (IGBT) navrhnutý pre použitie vo výkonných priemyselných aplikáciách. Tento modul je súčasťou série HiPak od ABB, špeciálne prispôsobenej pre stredné až vysoké napäťové systémy výkonovej elektroniky, ako sú meniče s premennou frekvenciou (VFD), riadenie motorov, invertory obnoviteľných zdrojov energie a trakčné systémy. Široko sa používa v odvetviach ako ropa a plyn, výroba elektrickej energie, doprava a ťažký priemysel pre efektívne spínanie a riadenie výkonu. 5SHX2645L0006 je známy svojou vysokou spoľahlivosťou, nízkymi stratami a robustným dizajnom vhodným pre náročné prostredia.
Technické špecifikácie
- 5SHX2645L0006 (3BHB012961R0002) má nasledujúce špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 5SHX2645L0006 |
| Objednávací kód | 3BHB012961R0002 |
| Výrobca | ABB |
| Popis | IGBT modul (séria HiPak) |
| Séria | HiPak IGBT |
| Funkcia | Výkonné spínanie pre motorové pohony, meniče a konvertory |
| Konfigurácia | Jednoduchý IGBT modul s integrovanou diódou |
| Menovité napätie (V_CES) | 4500 V (napätie kolektor-emitor) |
| Menovitý prúd (I_C) | 2600 A (menovitý kolektorový prúd pri 25°C) |
| Výkonové straty | Vysoká schopnosť prenosu výkonu (presná hodnota závisí od aplikácie) |
| Prepínacia frekvencia | Optimalizované pre nízku až strednú frekvenciu (až niekoľko kHz) |
| Napätie riadenia brány | ±15 V až ±20 V (typicky) |
| Izolačné napätie | 10,2 kV (RMS, 1 minúta) |
| Tepelný odpor | Nízky R_th(j-c) pre efektívne odvádzanie tepla (presná hodnota v datasheete) |
| Chladenie | Vyžaduje sa nútené chladenie vzduchom alebo kvapalinou |
| Prevádzková teplota spoja | -40°C až +150°C (-40°F až +302°F) |
| Environmentálne špecifikácie | Prevádzková teplota: -40°C až +125°C (-40°F až +257°F) Skladovacia teplota: -40°C až +150°C (-40°F až +302°F) Relatívna vlhkosť: 5 % až 95 % bez kondenzácie Vibrácie: v súlade s IEC 60068-2-6 |
| Typ balenia | HiPak2 (štandardizovaný vysokovýkonný modul) |
| Rozmery | Približne 190 mm (D) x 140 mm (Š) x 38 mm (V) |
| Hmotnosť | Približne 2–3 kg |
| Montáž | Montáž na chladič alebo šasi pomocou skrutiek |
| Certifikácie | CE, UL, RoHS v súlade, normy IEC 60747 |
