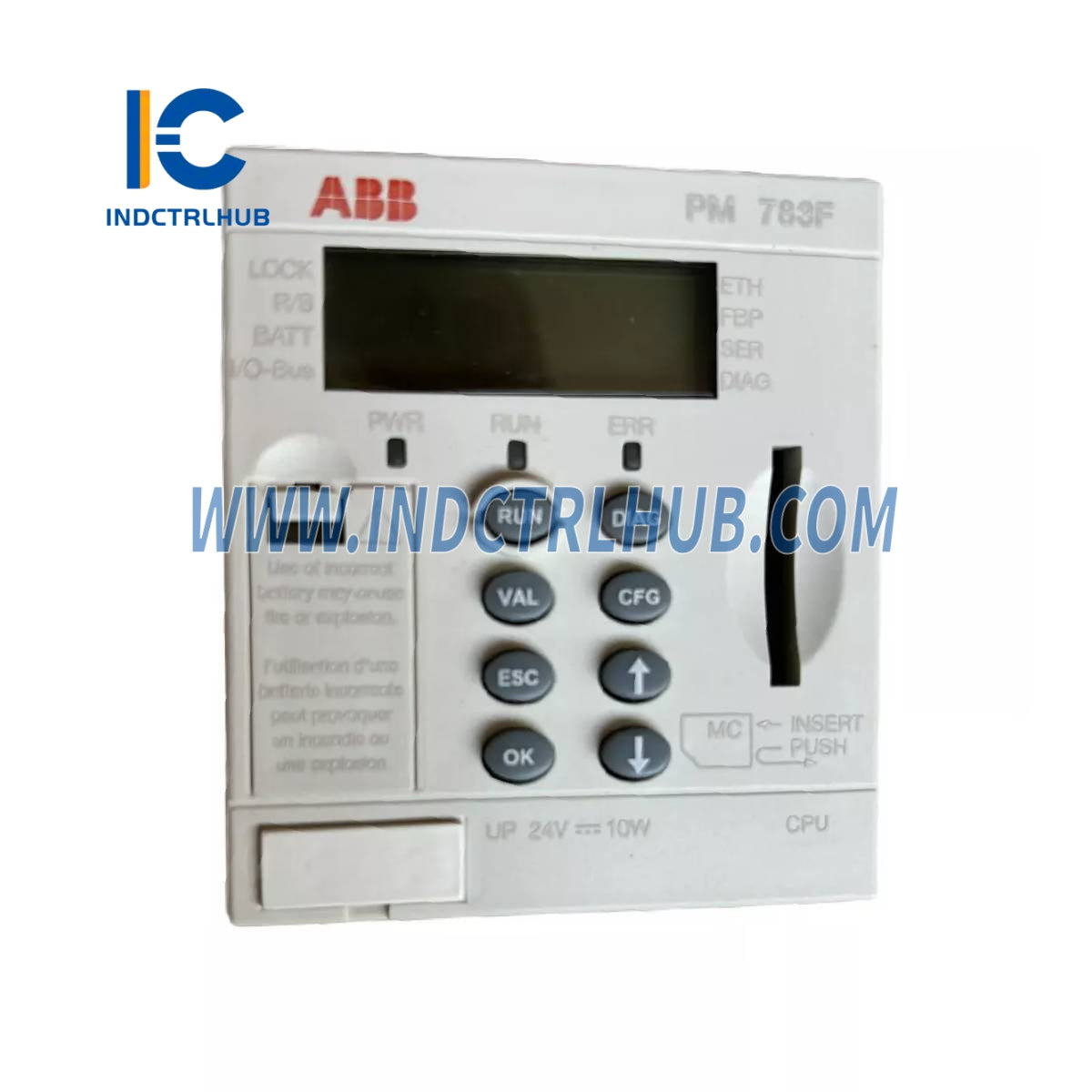

3BDH000364R0002 | ABB PM783F CPU modul
3BDH000364R0002 | ABB PM783F CPU modul
Manufacturer: ABB
Product No.: 3BDH000364R0002
Condition:1000 skladom
Product Type: CPU modul
Product Origin: Switzerland
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
Všeobecné informácie
|
Parameter |
Hodnota |
|---|---|
|
Výrobca |
ABB |
|
Model/Číslo dielu |
PM 783F Rev. B |
|
ID produktu |
3BDH000364R0002 |
|
Popis v katalógu |
PM 783F CPU modul |
|
Popis na faktúre |
PM 783F CPU modul |
|
Názov produktu |
PM 783F Rev. B CPU modul |
|
Typ produktu |
Centrálná_jednotka |
|
Stredný popis |
Najmenší CPU v rodine riadiacich jednotiek Freelance, podporujúci približne 300 I/O signálov |
_
Technické informácie
|
Parameter |
Hodnota |
|---|---|
|
Funkcia |
Modul centrálnej procesorovej jednotky (CPU) |
|
Procesor |
Výkonný procesor pre rýchle cykly slučky |
|
Ethernetové pripojenie |
100 Mbit/s, používané na komunikáciu medzi riadiacimi jednotkami, operačnými stanicami a inžinierskym nástrojom |
|
Rozhrania sériovej linky |
2 (Jeden pre Modbus komunikáciu, jeden pre diagnostiku) |
|
Pamäť |
10 MB celkom (2 MB zálohované batériou) |
|
Konfigurácia úloh |
- 8 cyklických a prioritných úloh s nastaviteľným cyklom__- 1 cyklická úloha typu PLC bežiaca čo najrýchlejšie |
|
Displej |
Malý predný panelový displej pre stav a diagnostiku |
|
Bezpečnosť |
Zámok riadiacej jednotky na zabránenie sťahovania aplikácií a firmvéru |
|
Podporované I/O moduly |
- S700 I/O moduly (priamo alebo cez PROFIBUS)__- Max 8 modulov na riadiacu jednotku |
|
Pripojiteľnosť I/O tretích strán |
MODBUS ASCII/RTU, telekontrolný protokol IEC 60870-5-101, PROFIBUS |
|
Čas skenovania I/O |
2 ms |
|
Detekcia skratu/prerušenia vedenia |
Dostupné na každom kanáli |
|
Napájanie |
Vyžaduje sa externé 24 VDC |
|
Požiadavka na softvér |
Verzia 9.2SP2 alebo vyššia |
|
Kompatibilita |
Terminálová základňa TB 711F a batéria TA521 |
_
Informácie o objednávke
|
Parameter |
Hodnota |
|---|---|
|
Colné sadzobné číslo |
85371091 |
|
HS kód |
853710 |
|
Vyrobené na objednávku |
Nie |
|
Predajná jednotka miery |
Kus |
_
Rozmery & hmotnosť
|
Parameter |
Hodnota |
|---|---|
|
Čistá hĺbka / dĺžka produktu |
54 mm |
|
Čistá výška produktu |
76 mm |
|
Čistá šírka produktu |
67,5 mm |
|
Čistá hmotnosť produktu |
0,15 kg |
_
Životné prostredie a súlad
|
Parameter |
Hodnota |
|---|---|
|
Stav RoHS |
V súlade s európskou smernicou 2011/65/EÚ a dodatkom 2015/863 (22. júla 2019) |
|
Kategória WEEE |
5. Malé zariadenia (žiadny vonkajší rozmer väčší ako 50 cm) |
|
Počet batérií |
0 |
_
Aplikácie produktov
__Produkty__ Produkty riadiacich systémov _ Riadenie a komunikácia _ AC 700F _ AC 700F - procesorové moduly _ PM 783F Rev.B CPU modul
