Product Description

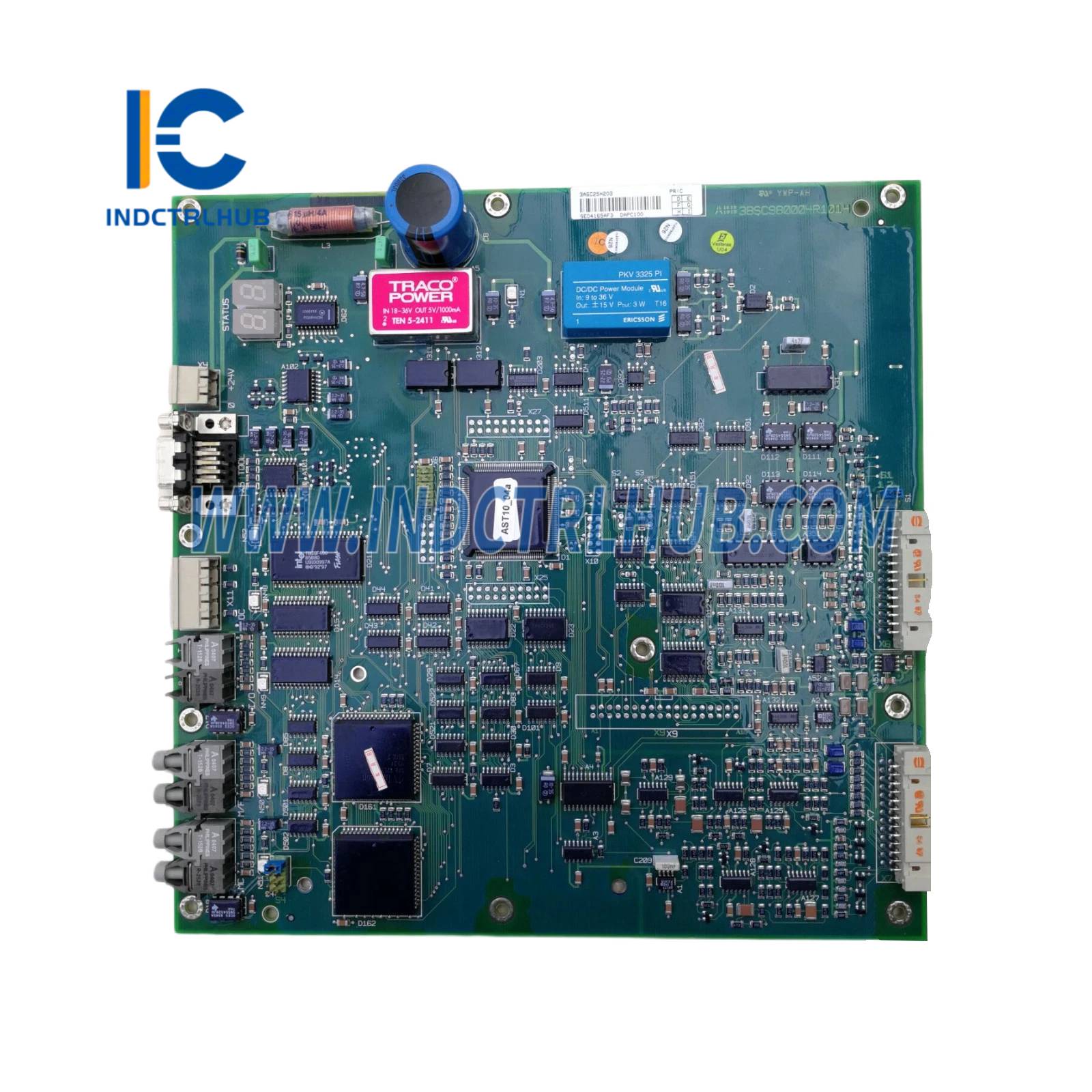

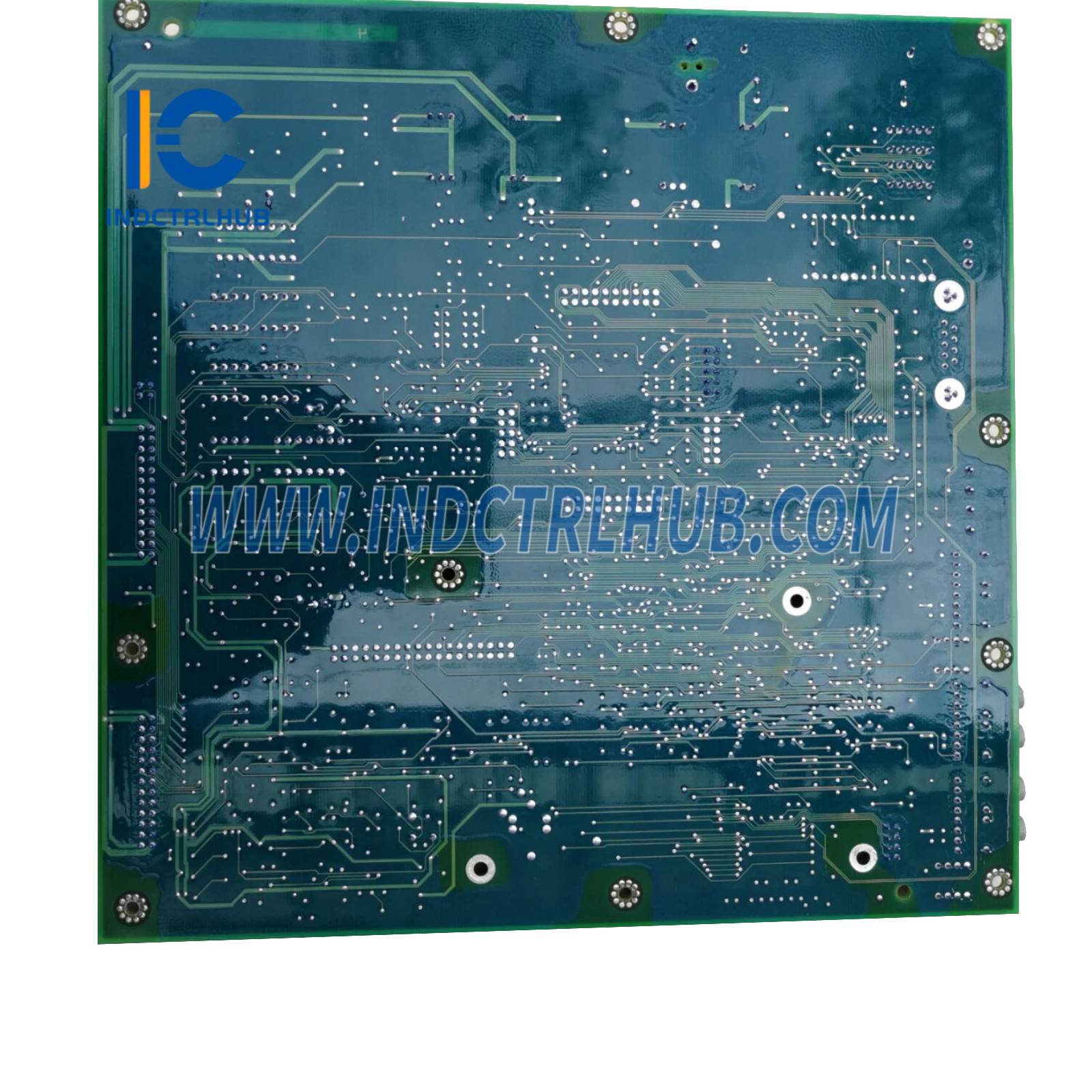

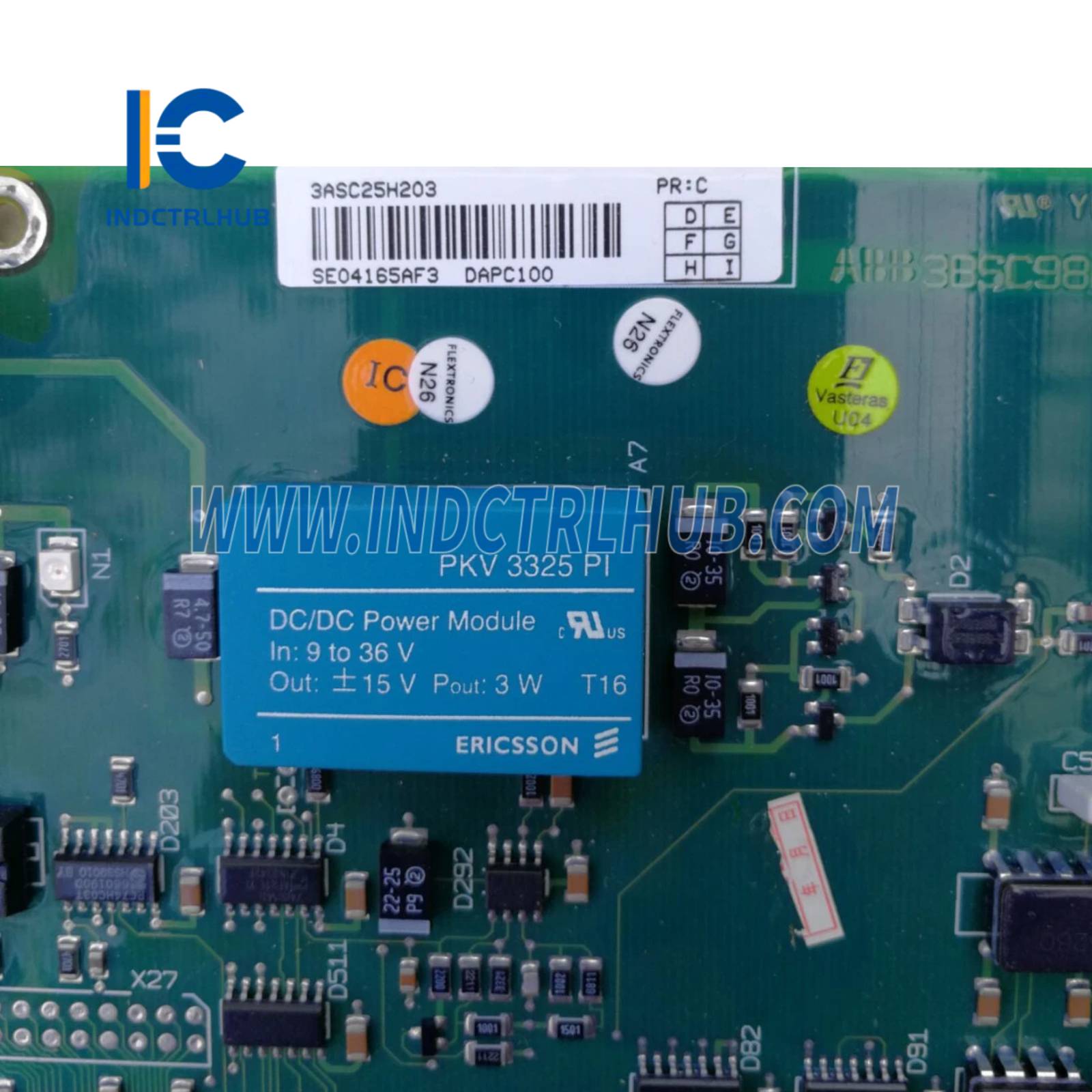

Riadiaca doska ABB DAPC100 3ASC25H203
Prehľad produktu
- ABB DAPC100 s číslom dielu 3ASC25H203 je riadiaca doska navrhnutá na použitie v systémoch ABB Advant OCS (Open Control System) alebo S800 I/O, konkrétne v distribuovaných riadiacich systémoch (DCS) pre priemyselnú automatizáciu. Táto doska slúži ako kľúčová súčasť pre rozhranie medzi poľnými zariadeniami a riadiacim systémom, umožňujúc spracovanie analógových a digitálnych signálov pre riadenie a monitorovanie procesnej automatizácie. Bežne sa používa v odvetviach ako výroba elektrickej energie, ropa a plyn, chemický priemysel a výroba papiera, kde je spoľahlivé získavanie dát a riadenie nevyhnutné. DAPC100 je známa svojím robustným dizajnom, vysokou spoľahlivosťou a bezproblémovou integráciou s dedičnými automatizačnými platformami ABB.
Technické špecifikácie
- 3ASC25H203 (APC100) má nasledujúce špecifikácie podľa priemyselných zdrojov a dokumentácie ABB:
| Špecifikácia | Detaily | |
|---|---|---|
| Model/Číslo dielu | 3ASC25H203 | |
| Označenie | DAPC100 | |
| Výrobca | ABB | |
| Popis | Riadiaca doska pre systémy Advant OCS/S800 I/O | |
| Séria | ||
| Advant OCS, S800 I/O | ||
| Funkcia | Spracováva analógové a digitálne signály pre I/O rozhranie a riadenie | |
| Vstupné signály | Analógové: 0/4–20 mA, ±10 V Digitálne: Binárne vstupy pre stavové signály |
|
| Výstupné signály | Analógové: 0/4–20 mA, ±10 V Digitálne: Reléové alebo binárne výstupy pre riadiace signály |
|
| Komunikačné rozhrania | Advant Fieldbus, MasterBus alebo proprietárne ABB protokoly | |
| Výpočtová kapacita | Vstavaný mikrokontrolér na spracovanie signálov a diagnostiku | |
| Kompatibilita | Systémy ABB Advant OCS, S800 I/O, Advant Controller 450, MasterPiece ovládače | |
| Napájanie | 24 VDC (cez systémovú spätnú dosku) | |
| Spotreba energie | Približne 5–8 W | |
| Diagnostika | Detekcia porúch, prekročenie/podkročenie signálu, chyby komunikácie | |
| Environmentálne špecifikácie | Prevádzková teplota: 0 °C až +55 °C (32 °F až +131 °F) Skladovacia teplota: -25 °C až +70 °C (-13 °F až +158 °F) Relatívna vlhkosť: 5 % až 95 % bez kondenzácie Vibrácie: v súlade s IEC 60068-2-6 Náraz: v súlade s IEC 60068-2-27 |
|
| Kryt | IP20 (inštalované v riadiacej skrini) | |
| Rozmery | Približne 150 mm (V) x 50 mm (Š) x 120 mm (H) | |
| Hmotnosť | Približne 0,4–0,6 kg | |
| Montáž | Zasúva sa do systému Advant OCS/S800 I/O | |
| Certifikácie | CE, UL, CSA, vyhovuje normám IEC 61131 |
