Product Description

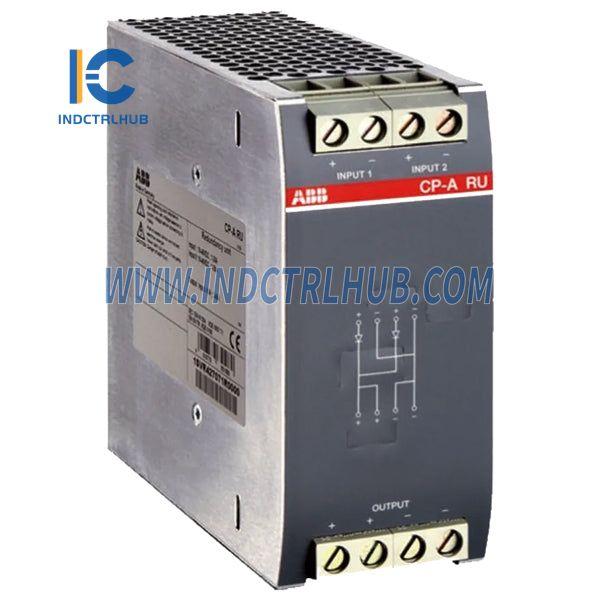

Redundančná jednotka ABB CP-A RU
Prehľad
Redundančná jednotka ABB CP-A RU je navrhnutá na zabezpečenie neprerušovaného napájania pre kritické aplikácie vytvorením skutočnej redundancie. Oddelením dvoch napájacích jednotiek výrazne zvyšuje spoľahlivosť a dostupnosť elektrických systémov.

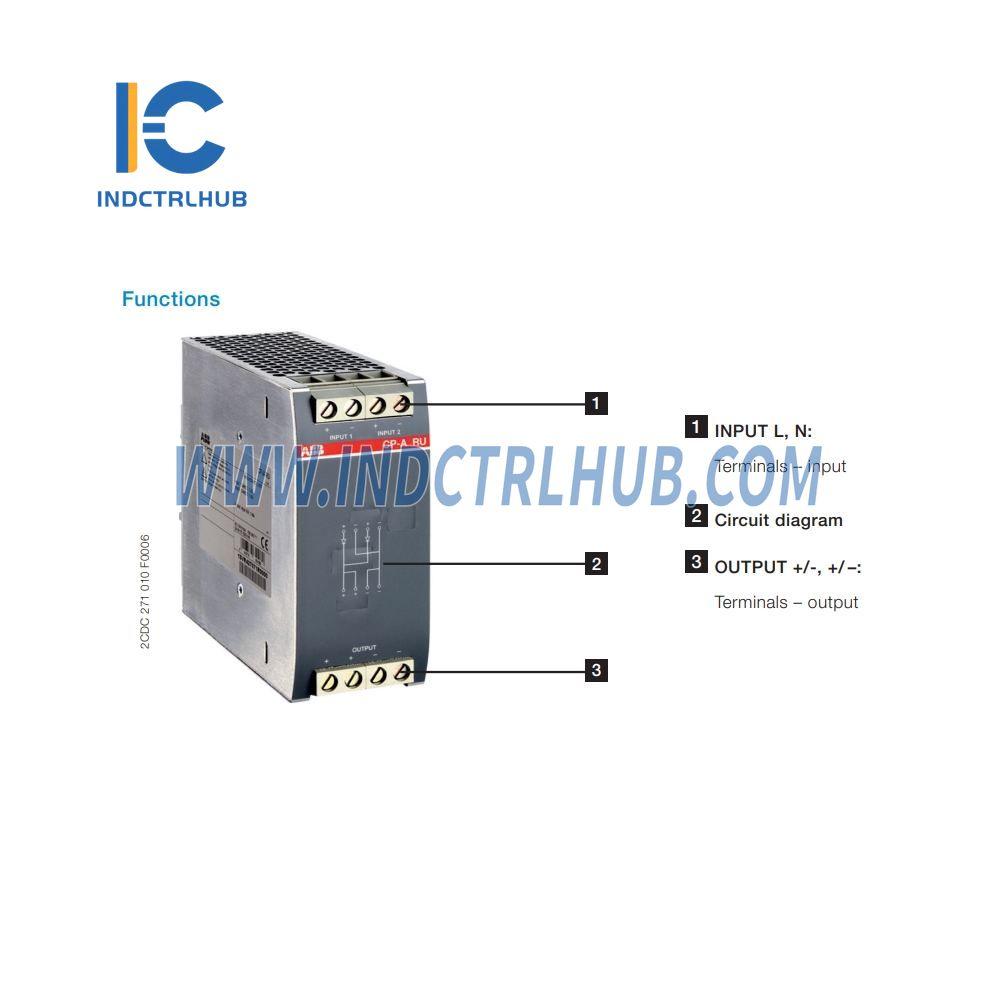

Kľúčové vlastnosti
- Skutočná redundancia: 100 % oddelenie dvoch paralelne pripojených napájacích zdrojov.
- Vstupná a výstupná kapacita: 2 vstupy, každý podporuje až 20 A na kanál. Jeden výstup podporujúci až 40 A.
- Integrované diódy: Zabezpečujú oddelenie dvoch spínaných napájacích zdrojov s prúdom až 20 A.
- Riadiaci modul (CP-A CM): Voliteľný doplnok, ktorý monitoruje podnapätie na vstupoch. Nastaviteľný prah napätia: 14–28 V. Výstup relé sa deaktivuje pri zistení podnapätia. Pripojuje sa priamo na jednotku CP-A RU.
Aplikácie
CP-A RU je ideálny pre aplikácie vyžadujúce neprerušované napájanie v prípade porúch napájania, ako sú nesprávne zapojenie, prepálené poistky alebo zlyhanie jedného zdroja napájania. Automatickým prepnutím na redundantný zdroj a oddelením zlyhaného zariadenia zabezpečuje CP-A RU spoľahlivé napájanie kritických záťaží.
Prevádzkový režim
Paralelný režim prevádzky oddeľuje primárne a redundantné napájacie zdroje, aby zabezpečil neprerušované napájanie. V prípade poruchy sa automaticky prepne na redundantný zdroj napájania. Pre zvýšenú spoľahlivosť by mali byť primárne a redundantné napájacie zdroje pripojené na samostatné fázy vstupného napätia, aby sa znížilo riziko zlyhania poistiek na primárnej strane.
Technické špecifikácie
| Parameter | Detaily |
|---|---|
| Vstupy | 2 vstupy, každý podporuje až 20 A |
| Výstup | Jeden výstup, až 40 A |
| Metóda oddelenia | 2 integrované diódy |
| Riadiaci modul (CP-A CM) | Voliteľné, monitoruje podnapätie na vstupoch |
| Práh napätia (CP-A CM) | Nastaviteľné od 14 do 28 V |
Objednávacie informácie
| Typ | Popis | Objednávací kód |
|---|---|---|
| CP-A RU | Jednotka redundancie: Oddeluje dva zdroje napájania CP (40 V, 5 A) | 1SVR427071R0000 |
| CP-A CM | Riadiaci modul: Sleduje vstupné signály jednotky redundancie CP-A RU | 1SVR427075R0000 |
Odhadovaná doba dodania a hmotnosť pri preprave
- Doba dodania: 6–8 týždňov.
- Hmotnosť pri preprave: 1,5 kg (CP-A RU) / 0,5 kg (CP-A CM).
