Product Description
Všeobecné informácie
Prehľad produktu

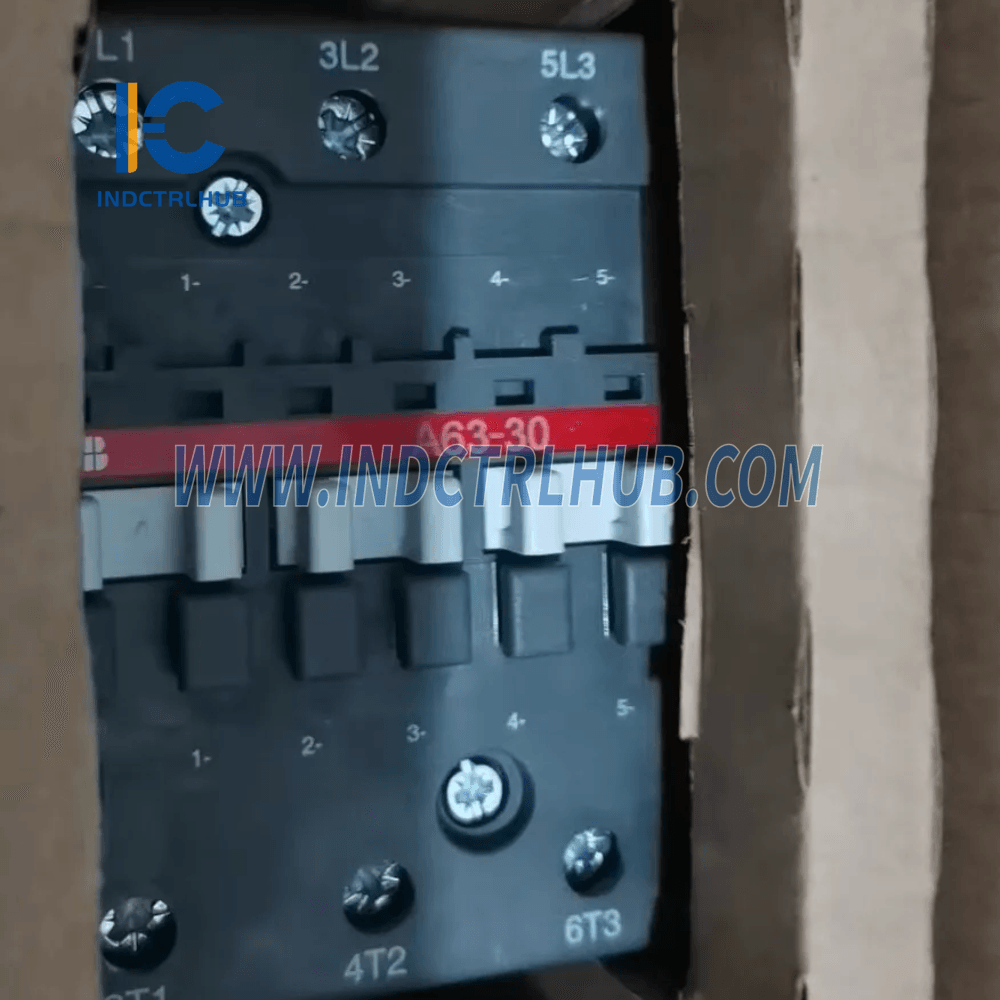

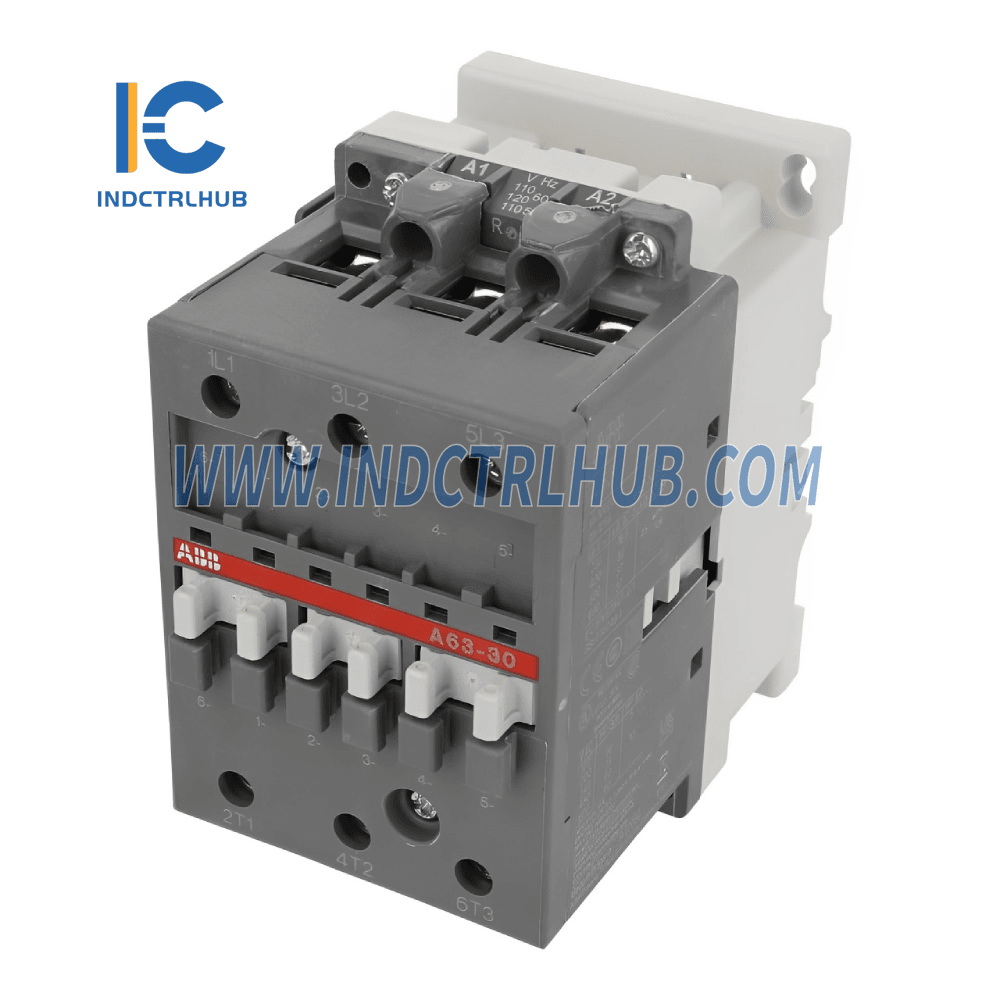

A63-30-11 110V 50Hz / 110-120V 60Hz je stykač na striedavý prúd navrhnutý pre všestranné použitie, vrátane ovládania 3-fázových motorov, izolácie, prepínania kondenzátorov a osvetlenia. Podporuje výkonové obvody až do 690 V AC / 1000 V AC alebo 220 V DC.
Kľúčové vlastnosti

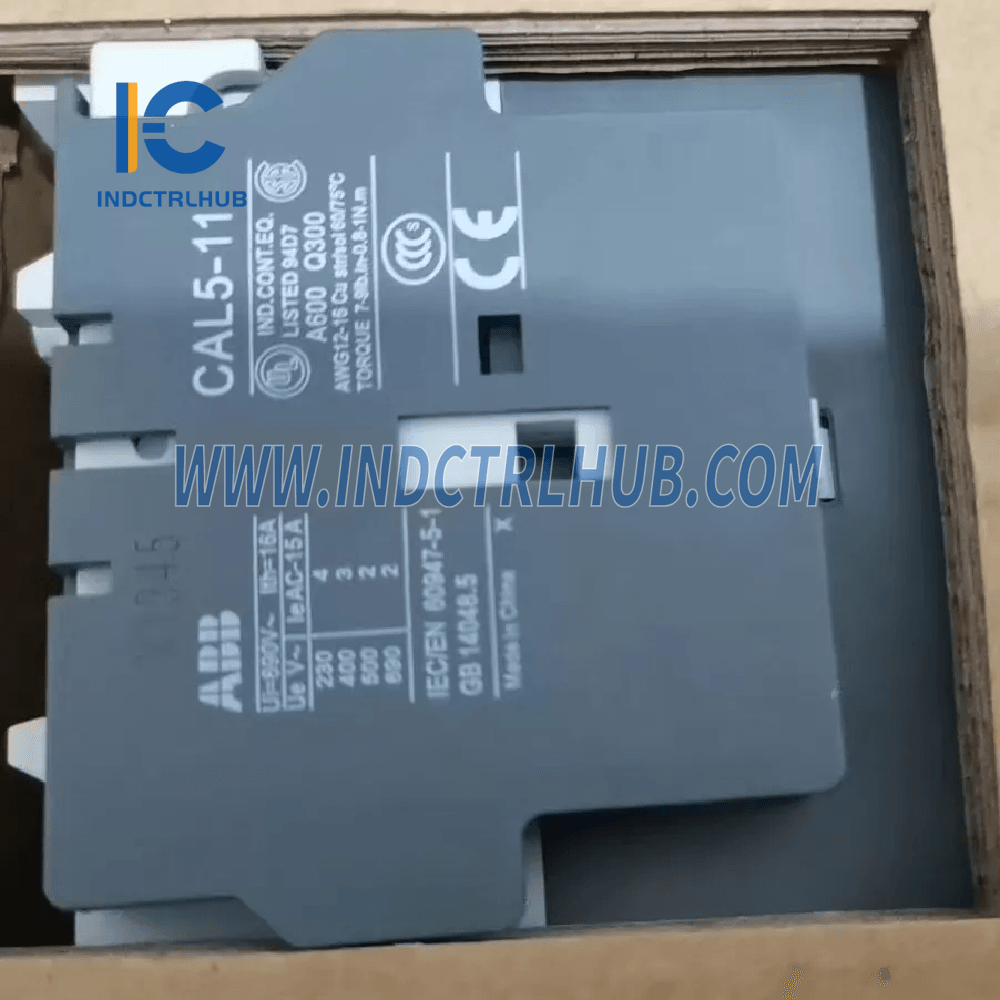

- Hlavné póly a pomocné kontakty: 3 hlavné póly a 2 zabudované pomocné kontakty.
- Ovládací obvod: Ovládaný laminovaným magnetickým obvodom.
- Príslušenstvo: Kompatibilné so širokou škálou príslušenstva.
Identifikácia produktu
- Číslo článku: 1SBL371001R8411
- EAN: 3471522088840

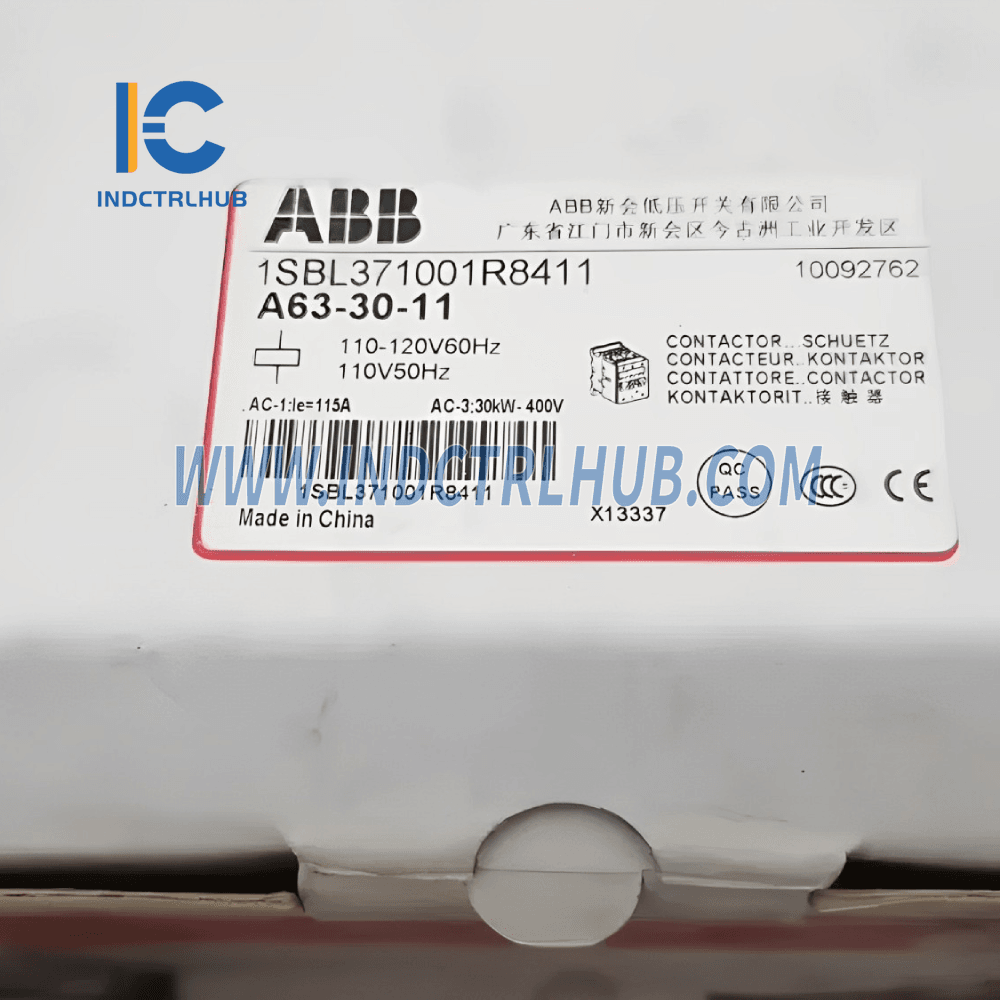

- Popis katalógu: A63-30-11 110V 50Hz / 110-120V 60Hz stykač
Stiahnuteľné zdroje
- Technický list, technické informácie: 1SBC100122C0202_Ch02
- Pokyny a návody: FPTC407700P0003
Rozmery
- Šírka: 82 mm
- Hĺbka: 108 mm
- Výška: 110 mm
- Hmotnosť: 1.200 kg
Objednávanie
- Minimálne množstvo objednávky: 1 kus
- Colné sadzobníkové číslo: 85364900
Technické informácie
| Atribút | Hodnota |
|---|---|
| Počet hlavných kontaktov NO | 3 |
| Počet hlavných kontaktov NC | 0 |
| Počet pomocných kontaktov NO | 1 |
| Počet pomocných kontaktov NC | 1 |
| Menovité prevádzkové napätie | Hlavný obvod 1000 V |
| Menovitá frekvencia | 50 Hz / 60 Hz |
| Konvenčný prúd voľným vzduchom (Ith) | 125 A (IEC 60947-4-1), 16 A (IEC 60947-5-1) |
| Menovitý prevádzkový prúd AC-1 (Ie) | 115 A (690 V, 40 °C) / 95 A (690 V, 55 °C) |
| Menovitý prevádzkový výkon AC-3 (Pe) | 37 kW (415/440/500/690 V) / 30 kW (400 V) |
| Ochranné zariadenia proti skratu | Pomocný obvod: poistky gG 10 A / Hlavný obvod: poistky gG 125 A |

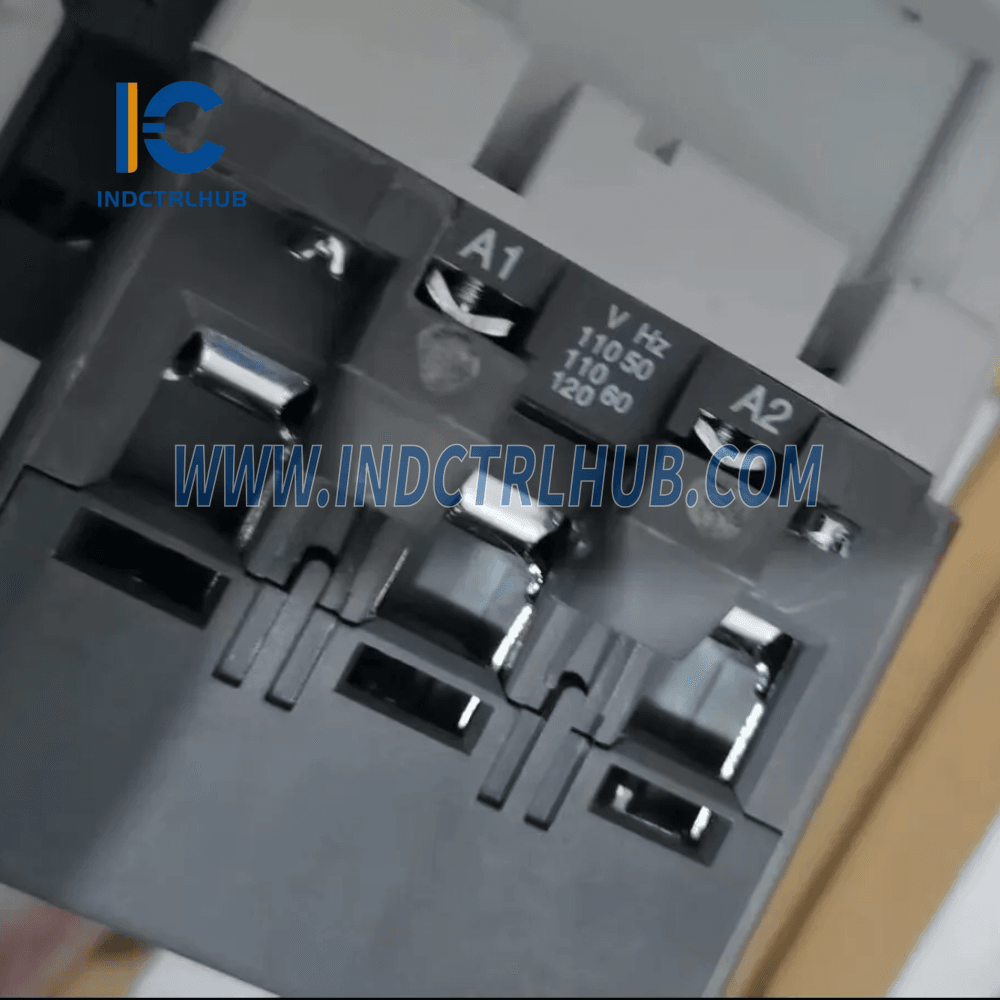

| Menovité napätie riadiaceho obvodu (Uc) | 110 V (50 Hz) / 110-120 V (60 Hz) |
| Stupeň ochrany | IP20 (pomocné svorky) |
Informácie o životnom prostredí
- Prevádzkový teplotný rozsah: -25 °C až +55 °C
- Rozsah skladovacej teploty: -60 °C až +80 °C
- Maximálna prevádzková nadmorská výška: 3000 m
- Zhoda: Smernica RoHS 2002/95/ES
Certifikáty
- ASEFA: ASEFA_05403BT
- CB: CB_FR_602227A
- UL: UL_E312527
- CSA: CSA_1033838_LR056745
- EAC: EAC_RU C-FR ME77 B01010
Informácie o balení
-
Úroveň balenia 1:
- Jednotky: 1 kus
- Rozmery: 140 x 146 x 96 mm
- Hrubá hmotnosť: 1,2 kg
Kategórie
Tento produkt patrí do kategórie:
- Produkty a systémy nízkeho napätia
- Ovládacie produkty
- Kontakty
- Blokové stykače
