Product Description

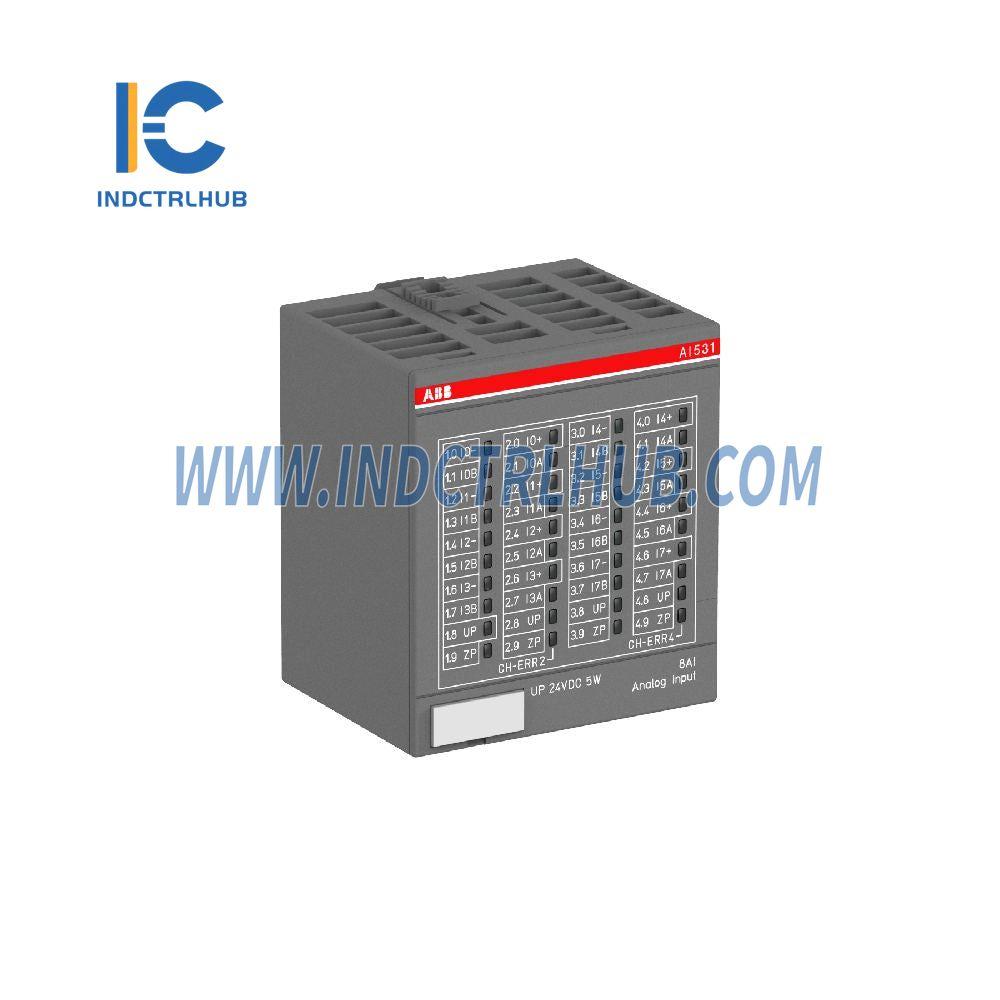

Analógový vstupný modul AI531
Prehľad
Modul AI531 je analógový vstupný modul navrhnutý pre distribuované automatizačné systémy, konkrétne pre riadiace jednotky série S500. Poskytuje 8 konfigurovateľných analógových vstupov s rôznymi typmi signálov, ako sú napätie, prúd, RTD, odpor, termočlánok a digitálne vstupy. Modul má 16-bitové rozlíšenie, ktoré zabezpečuje vysokú presnosť meraní. Prevádzkuje sa s napájacím napätím 24 V DC a podporuje teploty od 0 °C do +60 °C počas prevádzky.
Objednávacie informácie
- Číslo dielu: 1SAP250600R0001
- ABB Typové označenie: AI531
- EAN: 4016779667227
- Popis v katalógu: Analógový vstupný modul. 8 AI: U, I, RTD, R, TC, DI (AI531)
- Popis faktúry: Analógový vstupný modul. 8 AI: U, I, RTD, R, TC, DI (AI531)
- Vyrobené na objednávku: Nie
- Minimálne množstvo objednávky: 1 kus
- Objednávkové násobky: 1 kus
- Predajná jednotka miery: kus
Technické špecifikácie
| Parameter | Hodnota |
|---|---|
| Funkcia | 8 AI: U, I, RTD, R, TC, DI |
| Počet analógových vstupov | 8 |
| Typy vstupných signálov | Napätie (U), Prúd (I), RTD, Odpor (R), Termočlánok (TC), Digitálne vstupy (DI) |
| Rozlíšenie | 16-bitový |
| Stupeň ochrany | Kryt IP20 |
| Napájacie napätie | 24 V DC |
| Teplota okolia (prevádzka) | 0 °C až +60 °C |
| Teplota skladovania | -40 °C až +70 °C |
Fyzické rozmery
| Parameter | Hodnota |
|---|---|
| Čistá hmotnosť | 0,128 kg |
| Čisté rozmery (Š x V x H) | 67,5 mm x 76 mm x 62 mm |
| Hrubá hmotnosť | 0,153 kg |
| Rozmery balenia (Š x V x H) | 71 mm x 72 mm x 84 mm |
| Jednotky balenia úrovne 1 | 1 kartón |
Kľúčové vlastnosti
- 8 konfigurovateľných analógových vstupov: Modul podporuje rôzne vstupné signály ako napätie, prúd, RTD, odpor, termokábel a digitálne vstupy, čo ho robí veľmi univerzálnym pre rôzne priemyselné aplikácie.
- 16-bitové rozlíšenie: Ponúka vysokú presnosť pre presné merania a získavanie dát.
- Široký teplotný rozsah: Vhodné pre prevádzku pri teplotách medzi 0 °C a +60 °C a skladovacie podmienky až do -40 °C.
- Ochrana IP20: Poskytuje primeranú ochranu modulu vo väčšine priemyselných prostredí.
- Napájacie napätie 24 V DC: Kompatibilné so systémami 24 V DC, bežne používanými v priemyselnej automatizácii.
Aplikácie
Modul AI531 sa primárne používa v distribuovaných automatizačných systémoch, kde je potrebná vysoká presnosť a flexibilita pri meraní rôznych typov analógových signálov. Typické aplikácie zahŕňajú:
- Monitorovanie procesu
- Priemyselné riadiace systémy
- Automatizačné systémy vyžadujúce viacero typov analógových vstupov
- Riadiace systémy založené na SCADA a PLC
Súlad a certifikácie
- eClass: 27-24-22-02
- ETIM 8: EC001420 - PLC analógový I/O modul
- UNSPSC: 32151705 (PLC analógový I/O modul)
-
Environmentálne:
- WEEE: Kategória 5 (Malé zariadenia, žiadny vonkajší rozmer väčší ako 50 cm)
- SCIP: 7d9da453-ea65-433e-883f-5be4717a3c69 (Nemecko - DE)
Environmentálne aspekty
- Prevádzková teplota: 0°C až +60°C
- Teplota skladovania: -40°C až +70°C
- Stupeň ochrany: IP20 pre kryt, vhodný pre štandardné priemyselné prostredia.
