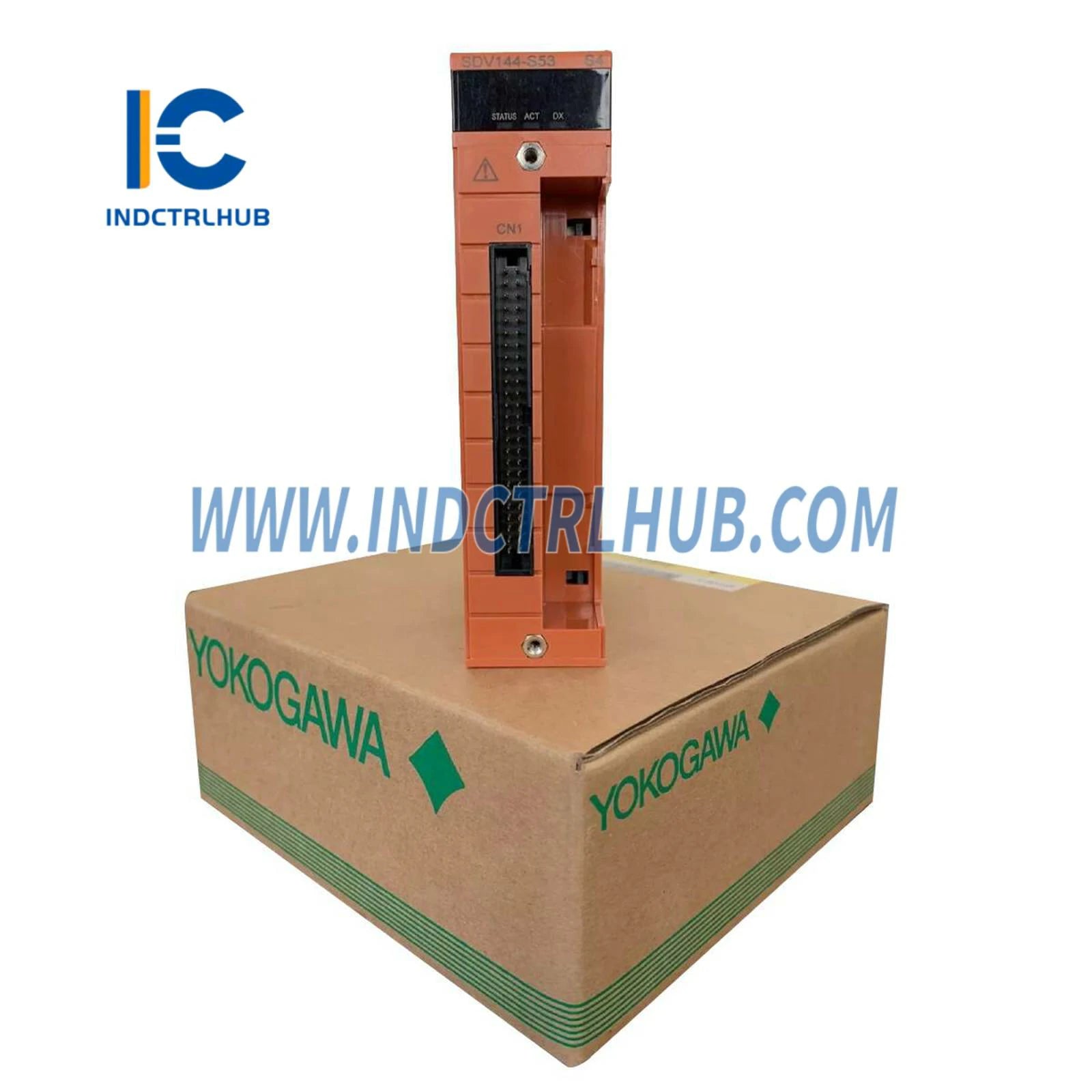

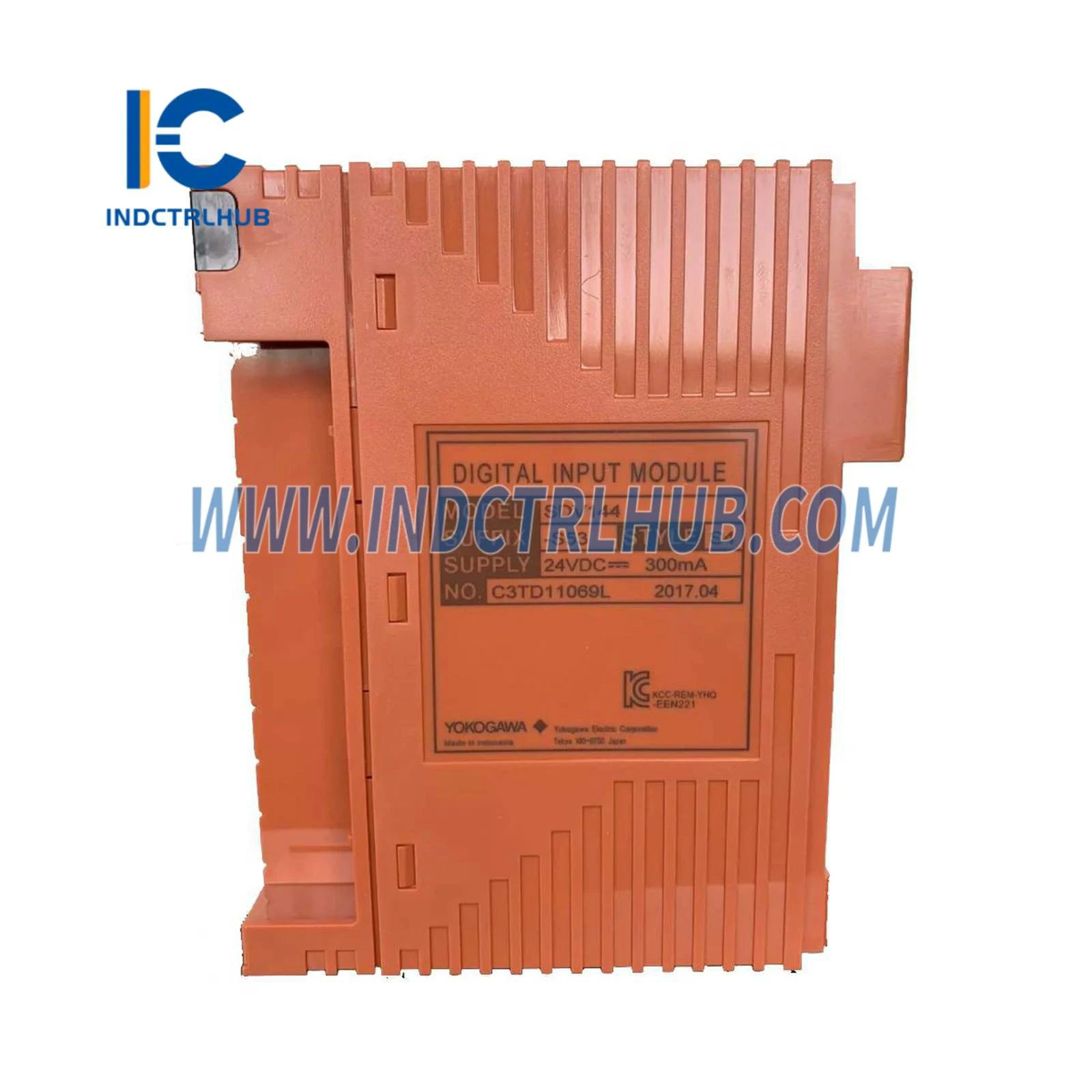

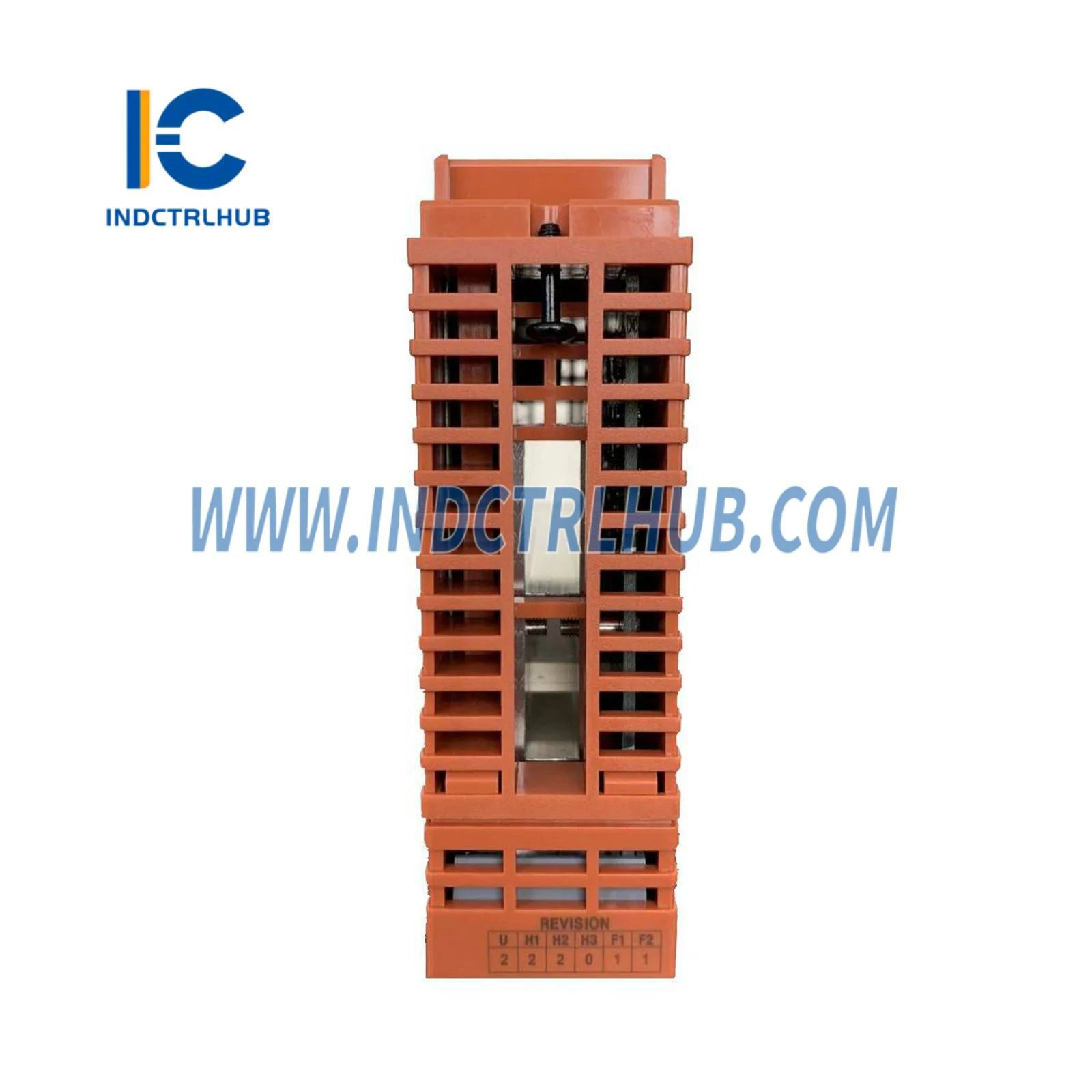

Yokogawa SDV144-S53 Модуль цифрового ввода
Yokogawa SDV144-S53 Модуль цифрового ввода
Manufacturer: Yokogawa
Product No.: F3CU04-1S
Condition:В наличии: 1000
Product Type: Цифровой входной модуль
Product Origin: Japan
Payment: T/T, Western Union
Weight: 360g
Shipping port: Xiamen
Warranty: 12 months
- Круглосуточная поддержка
- Возврат в течение 30 дней
- Быстрая доставка
Детали продукта
|
Производитель |
Йокогава |
|---|---|
|
Модель/номер детали |
SDV144-S53 |
|
Описание |
Модуль цифрового входа |
Стандартные характеристики
|
Пункт |
SDV144 |
|---|---|
|
Количество входов |
Изоляция модуля на 16 каналов |
|
Входной сигнал |
Бесконтактный контакт |
|
Сопротивление ВКЛ |
Максимум 1 кОм |
|
Сопротивление ВЫКЛ |
Минимум 100 кОм |
|
Входной ток |
6 мА ± 20% (при 24 В DC, вход 0 Ω) |
|
Номинал контакта |
24 В DC +20% / -10%, 10 мА или более |
|
Внешнее питание |
24 В DC +20% / -10%, емкость 200 мА |
|
Максимально допустимое мгновенное входное напряжение |
30.0 В постоянного тока |
|
Время отклика входа |
Максимум 40 мс |
|
Выдерживаемое напряжение |
2 кВ AC (между входным сигналом и системой в течение 1 мин, 16 входных линий подключены коллективно) |
|
Потребление тока |
Макс. 290 мА (5 В DC) Макс. 140 мА (24 В DC) |
|
Вес |
Прибл. 0,36 кг (клеммный блок с прижимом давления или MIL-кабель) Прибл. 0,41 кг (с адаптером интерфейса сигнального кабеля) |
|
Внешнее подключение |
- Клеммный блок с прижимом давления - MIL-кабель - Специализированный сигнальный кабель (AKB331) |
Модель и коды суффиксов
|
Описание |
Код |
|---|---|
|
Модуль цифрового входа (16-канальный, 24 В DC, изоляция модуля) |
SDV144 |
|
Коды суффиксов |
|
|
Стандартный тип |
-S |
|
Клеммный блок с прижимом давления или MIL-кабель (без взрывозащиты) |
5 |
|
С адаптером интерфейса сигнального кабеля (без взрывозащиты) |
6 |
|
Клеммный блок с прижимом давления или MIL-кабель (с взрывозащитой) |
E |
|
С адаптером интерфейса сигнального кабеля (с взрывозащитой) |
F |
|
Стандарт ISA G3 и температура (-20 до 70°C) |
3 |
|
Стандарт ISA G3 и установка высокой плотности (-20 до 70°C) |
C |
Коды опций
|
Опция |
Код |
|---|---|
|
Клеммный блок с прижимом давления (без поглотителя перенапряжений) |
/B4S00 |
|
Клеммный блок с прижимом давления (с поглотителем перенапряжений) |
/B4S10 |
|
Двойной резервный клеммный блок с прижимом давления (без поглотителя перенапряжений) |
/B4D00 |
|
Двойной резервный клеммный блок с зажимом давления (с поглотителем перенапряжений) |
/B4D10 |
|
Предохранительный штифт для предотвращения неправильного подключения |
/PRP |
|
Крышка разъема для MIL кабеля (плоский ленточный кабель) |
/CCC01 |
|
Крышка разъема для MIL кабеля (отдельный провод) |
/CCC02 |
