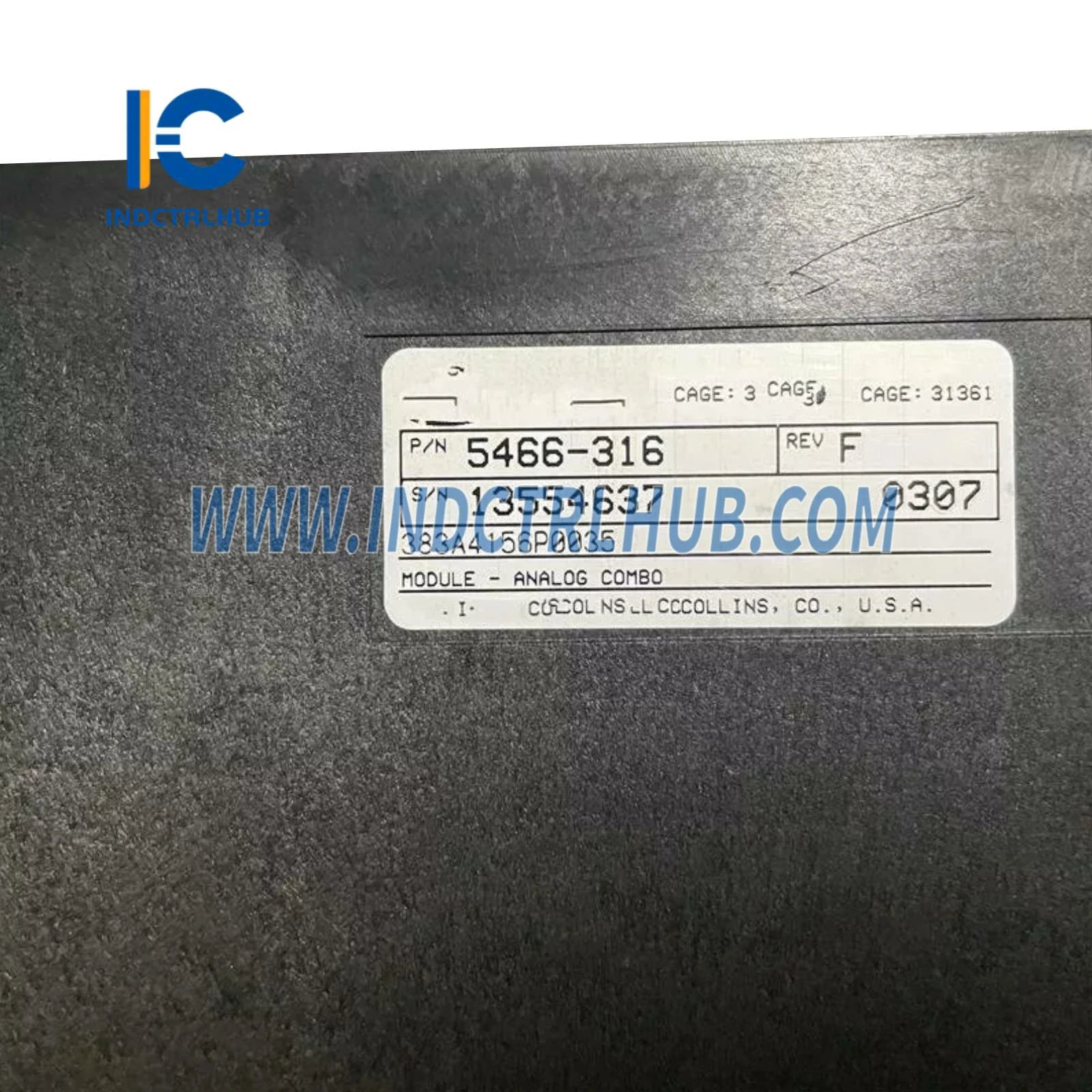

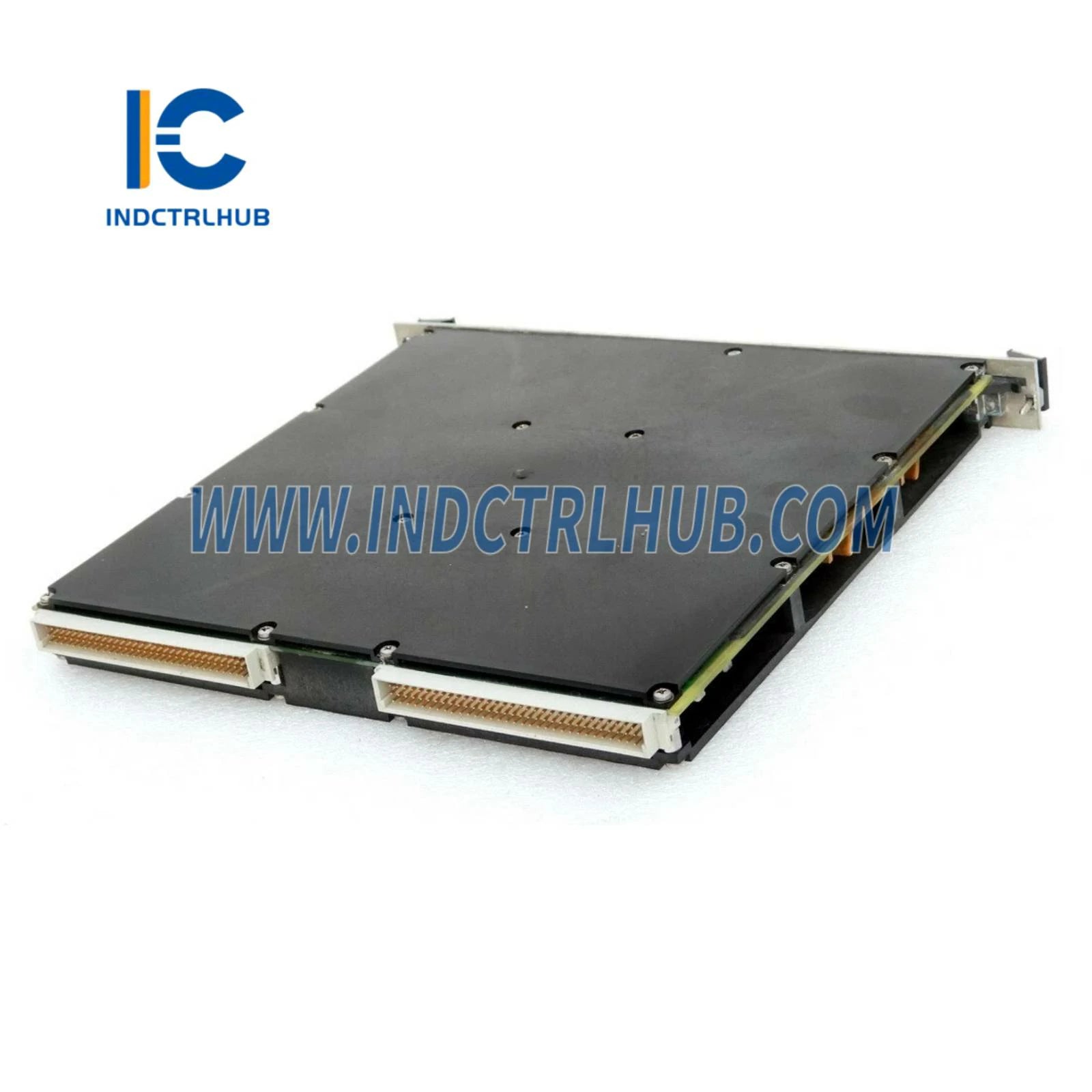

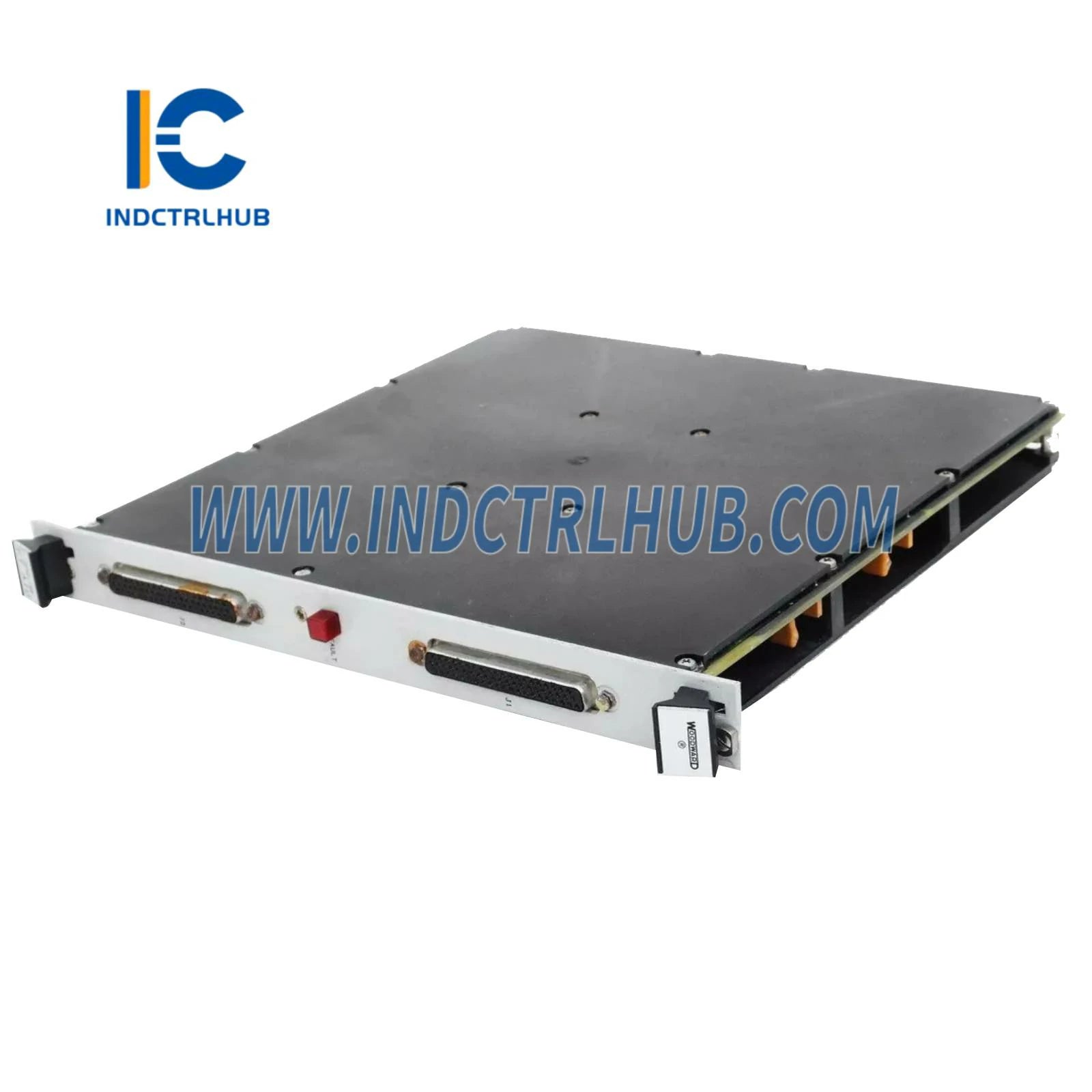

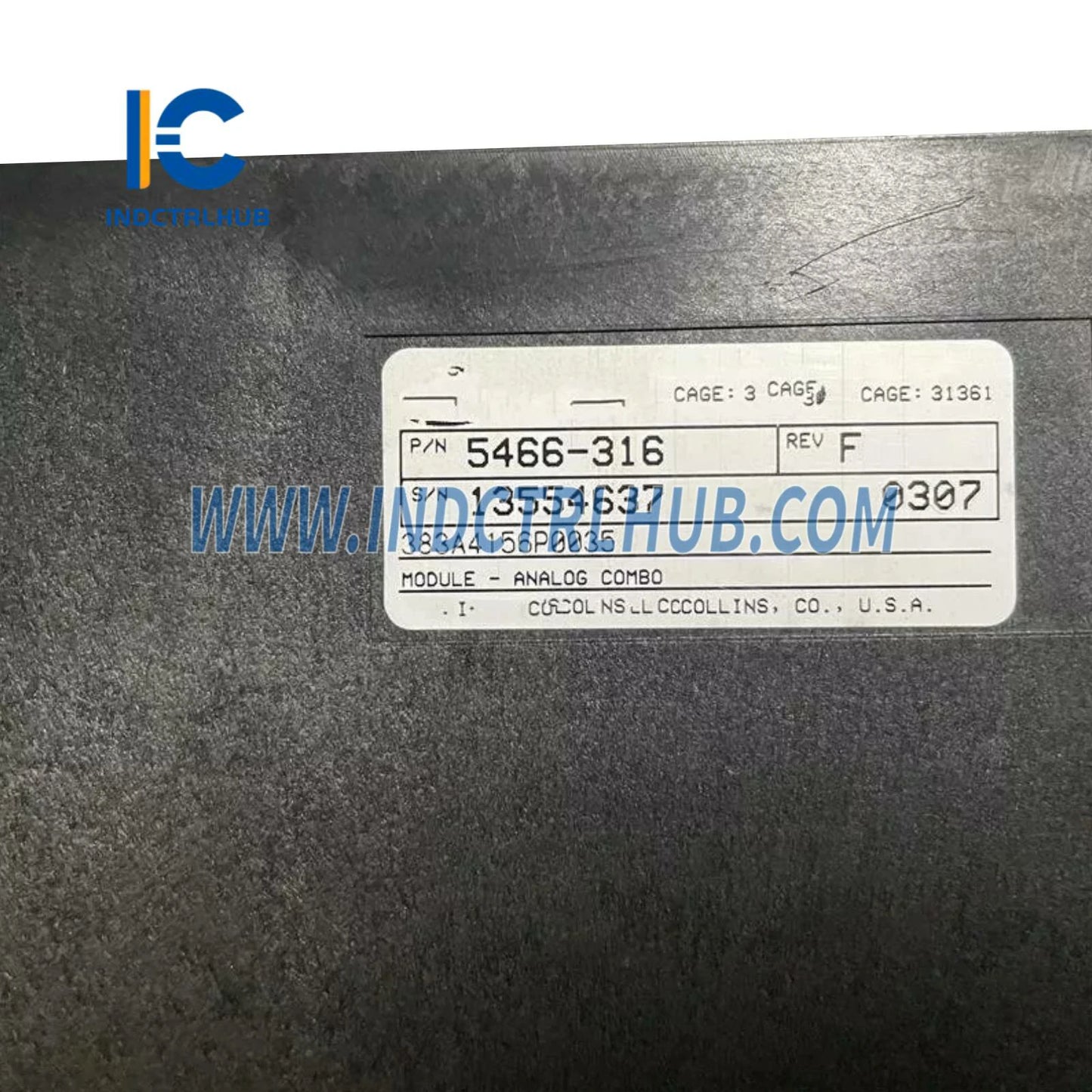

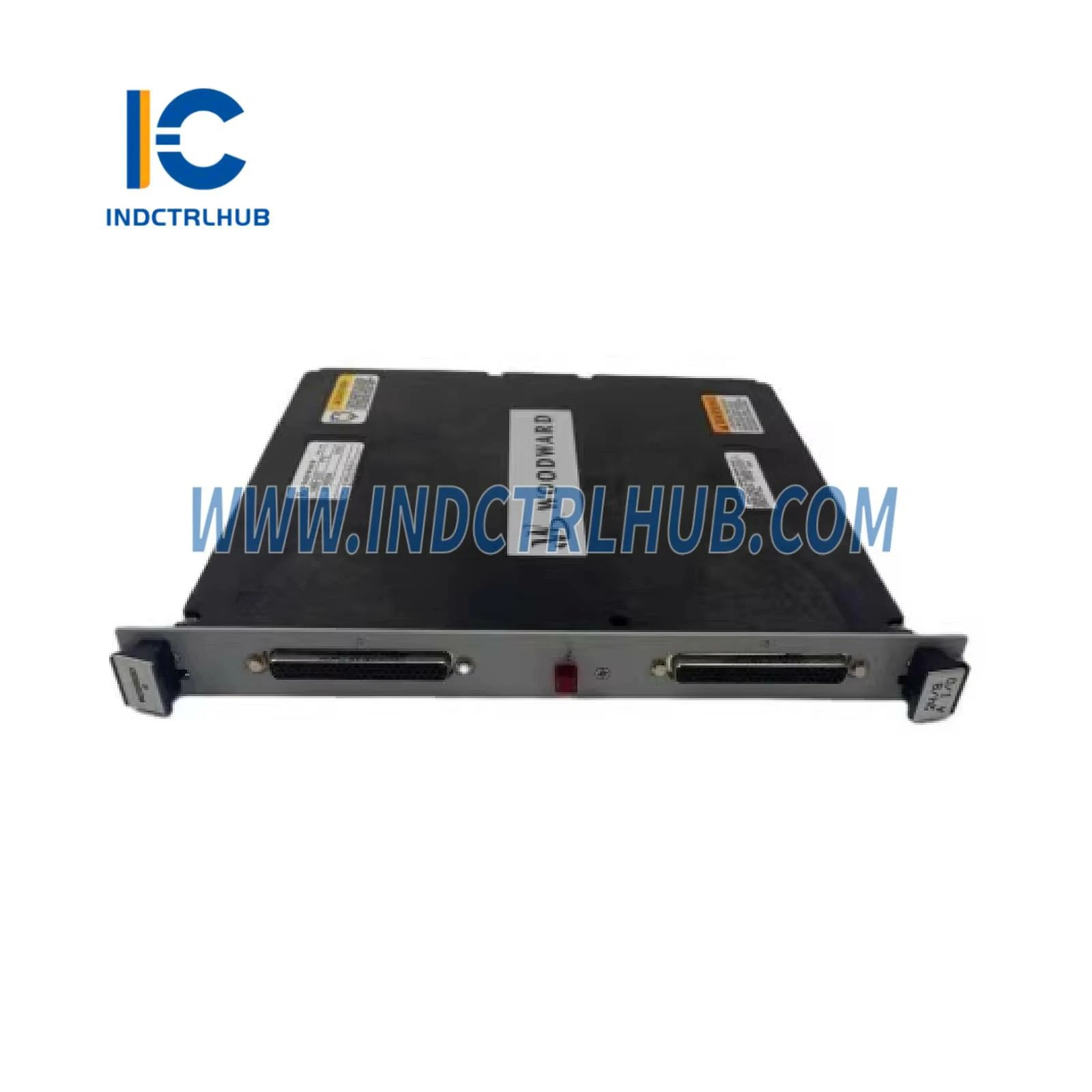

Модуль Woodward 5466-316 MicroNet TMR аналоговый комбинированный
Обзор продукта
- Woodward 5466-316 — это аналоговый комбинированный модуль, разработанный для систем Woodward MicroNet Triple Modular Redundant (TMR) и MicroNet Control Systems. Этот модуль объединяет возможности аналогового ввода и вывода, обрабатывая сигналы от датчиков и исполнительных механизмов для параметров, таких как давление, температура, расход или положения клапанов в промышленных приложениях, таких как газовые и паровые турбины, компрессоры и системы энергогенерации. Он поддерживает как нерезервные, так и TMR-конфигурации, обеспечивая надежность в критически важных условиях. 5466-316 широко используется в таких отраслях, как энергогенерация, нефтегазовая промышленность, аэрокосмическая и морская сферы, известен своей высокой точностью, прочной конструкцией и бесшовной интеграцией с платформами Woodward MicroNet. Он похож на 5466-315, но может иметь различное количество каналов или специальные улучшения для определённых применений.
Технические характеристики
- 5466-316 имеет следующие характеристики на основе отраслевых источников и документации Woodward:
| Спецификация | Детали |
|---|---|
| Модель/номер детали | 5466-316 |
| Производитель | Woodward |
| Описание | Аналоговый комбинированный модуль для систем управления MicroNet |
| Серия | MicroNet / MicroNet TMR |
| Функция | Обрабатывает аналоговые входные и выходные сигналы для мониторинга и управления |
| Аналоговые входы | 16 каналов (4–20 мА, 0–5 В или ±10 В, в зависимости от конфигурации) |
| Аналоговые выходы | 8 каналов (4–20 мА или 0–5 В, зависит от конфигурации) |
| Разрешение | 16 бит для входов, 14 бит для выходов (типично) |
| Точность | ±0,1% от полного диапазона (типично) |
| Входное сопротивление | 250 Ω (для 4–20 мА), >1 MΩ (для входов напряжения) |
| Выходная нагрузка | ≤ 600 Ом (для 4–20 мА), ≥ 2 кОм (для выходов напряжения) |
| Изоляция | Оптически изолированные входы/выходы (до 1500 В) |
| Время отклика | ≤ 10 мс (типично для обработки от входа к выходу) |
| Резервирование | Поддержка конфигураций TMR с тройной обработкой (при использовании в системах MicroNet TMR) |
| Интерфейс связи | Внутренняя шина MicroNet (проприетарный протокол) |
| Диагностика | Перегрузка/недогрузка сигнала, обнаружение обрыва цепи, отчет о неисправности модуля, индикаторы состояния |
| Совместимость | Системы Woodward MicroNet и MicroNet TMR, совместимые с процессорами MicroNet (например, 5466-1510, 5466-1045) и модулями ввода/вывода |
| Источник питания | 18–32 В постоянного тока (номинал 24 В постоянного тока, через заднюю панель шасси MicroNet) |
| Потребление энергии | Прибл. 15–25 Вт (в зависимости от нагрузки сигнала) |
| Экологические характеристики | Рабочая температура: от -40°C до +70°C (от -40°F до +158°F) Температура хранения: от -40°C до +85°C (-40°F до +185°F) Относительная влажность: 5% до 95% без конденсации Вибрация: соответствует MIL-STD-810 Удар: соответствует MIL-STD-810 |
| Корпус | IP20 (установлен в шасси MicroNet, более высокие классы защиты с корпусами) |
| Размеры | Прибл. 300 мм (В) x 50 мм (Ш) x 150 мм (Г) |
| Вес | Прибл. 0,6–1,0 кг |
| Монтаж | Подключается к шасси MicroNet или MicroNet TMR |
| Сертификаты | CE, UL, CSA, ATEX (для взрывоопасных зон, зависит от конфигурации), морские сертификаты (например, DNV, ABS) |
