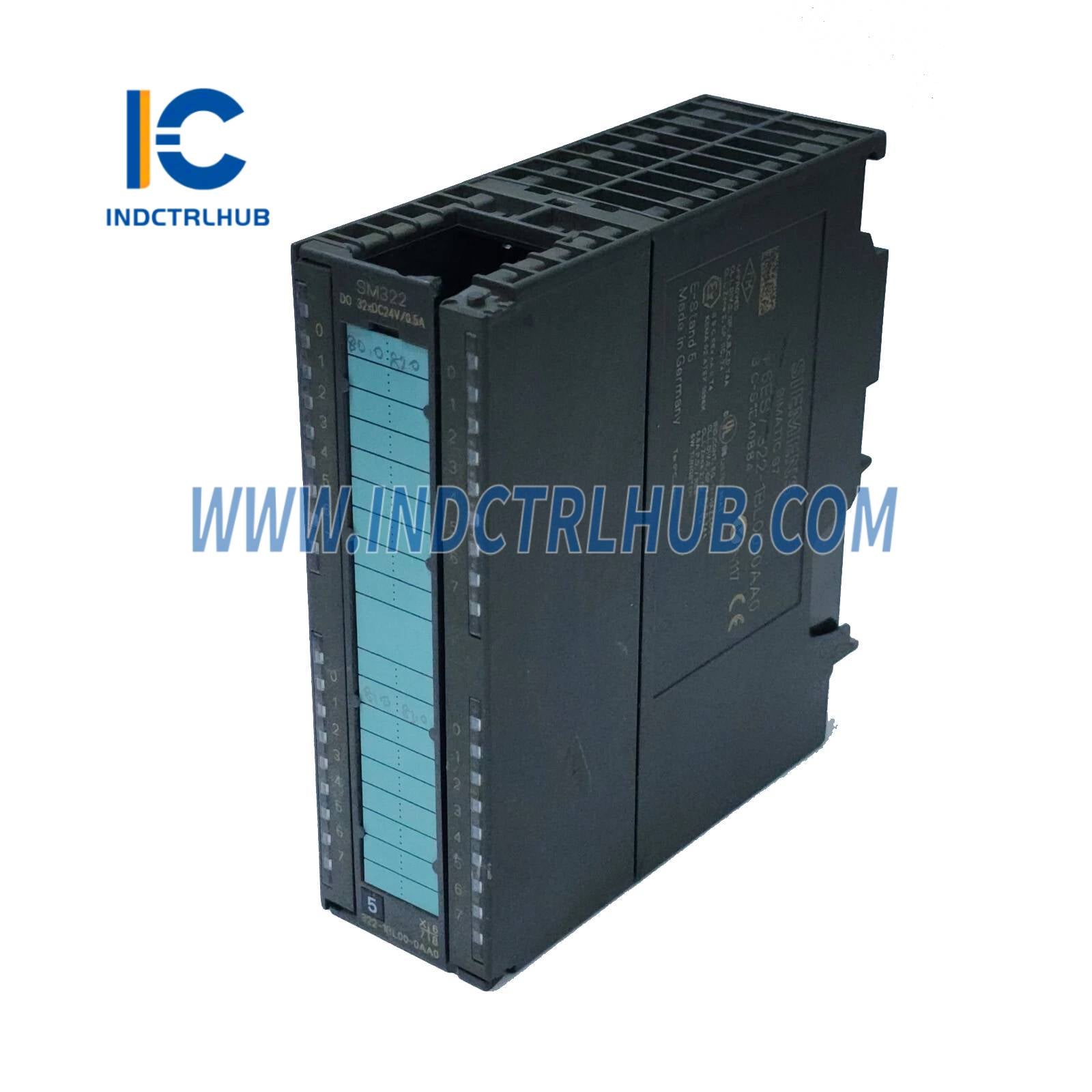

Siemens 6ES7322-1BL00-0AA0 SIMATIC S7-300 SM 322 Модуль цифрового выхода
Siemens 6ES7322-1BL00-0AA0 SIMATIC S7-300 SM 322 Модуль цифрового выхода
Manufacturer: Siemens
Product No.: 6ES7322-1BL00-0AA0
Condition:В наличии: 1000
Product Type: SIMATIC S7-300 SM 322 Цифровой Выходной Модуль
Product Origin: Germany
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- Круглосуточная поддержка
- Возврат в течение 30 дней
- Быстрая доставка
Краткое описание Ready-to-Rack
- Номер детали: 6ES7322-1BL00-0AA0 (32-канальный DO, 24 В DC / 0,5 А)
- Состояние: Новый, запечатан в оригинальной упаковке Siemens
- Гарантия: 24 месяца (с сертификатом полного нагрузочного теста)
- Наличие: круглосуточная отправка по всему миру со складов в ЕС/США
- Каналы: 32 изолированных выхода, 8 групп по 4
Почему 6ES7322-1BL00-0AA0 по-прежнему доминирует в расширениях S7-300 в 2025 году
Даже при миграции на S7-1200/1500 этот классический 32-канальный модуль DO остаётся самой установленной выходной картой в мире благодаря:
- Прямая замена устаревших устройств 6ES7322-1BH01 (без изменений в проводке)
- 0,5 А на канал с короткозамкозащищёнными выходами – идеально для соленоидных блоков и индикаторов
- Встроенная диагностика (перегоревший предохранитель / перегрузка по группе) видна в STEP 7
- Более 2,8 миллиона активных устройств в эксплуатации, согласно отчету Siemens по установленной базе 2025 года
Симптомы неисправности, требующие немедленной замены
Команды технического обслуживания заказывают именно эту карту, когда:
- «SM 322 группа неисправности светодиод красный» или «диагностический прерывание 16#E100»
- Конфигурация оборудования STEP 7 показывает «модуль отсутствует» после попытки горячей замены
- Несколько каналов застряли в положении ВКЛ/ВЫКЛ после срабатывания защиты от перегрузки
- Зафиксирован скачок мощности в стойке с перегоревшим внутренним предохранителем в группах 3–6 → 95% проблем решены заменой карты менее чем за 30 минут
Реальные внедрения 2024–2025
- Автомобильная промышленность: пресс-линии Volkswagen Вольфсбург – более 320 выходов для пневматической последовательности
- Водоподготовка: установки Veolia – управление клапанами и приводами насосов в щитовых при 40°C
- Упаковка: линии розлива Tetra Pak – индикатор высокого уровня и коммутация реле высокой плотности
Техническая таблица данных
| Параметр | Технические характеристики |
|---|---|
| Производитель | Siemens SIMATIC S7-300 |
| Каталожный номер | 6ES7322-1BL00-0AA0 |
| Каналы | 32 цифровых выхода (изолированы группами по 4) |
| Выходное напряжение | 24 В DC (20,4–28,8 В) |
| Выходной ток | 0,5 А на канал (2 А на группу) |
| Защита от короткого замыкания | Электронный, на группу |
| Диагностика | Светодиод на группу + диагностический прерывание |
| Потери мощности | Типично 6,5 Вт |
| Рабочая температура | 0 до +60°C |
| Размеры (Ш×В×Г) | 40 × 125 × 120 мм |
| Вес | 0,28 кг |
| Передний разъем | 40-контактный (требуется 6ES7392-1AM00-0AA0) |
Совместимость и прямые замены
- Точная замена для: 6ES7322-1BH01-0AA0 / 6ES7322-1BL00-0AA0
- Будущий путь: Миграция на модули ET 200SP 32DO
