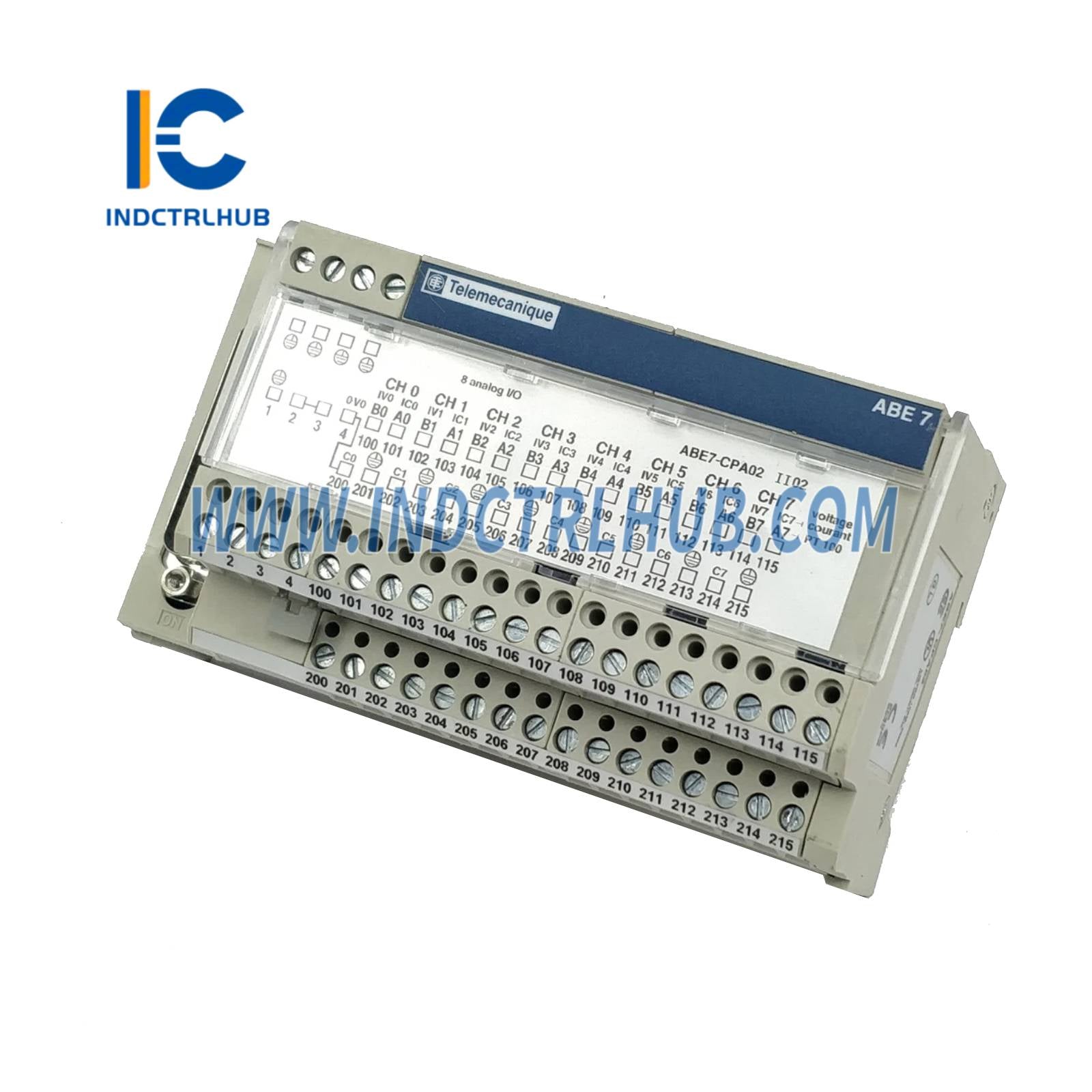

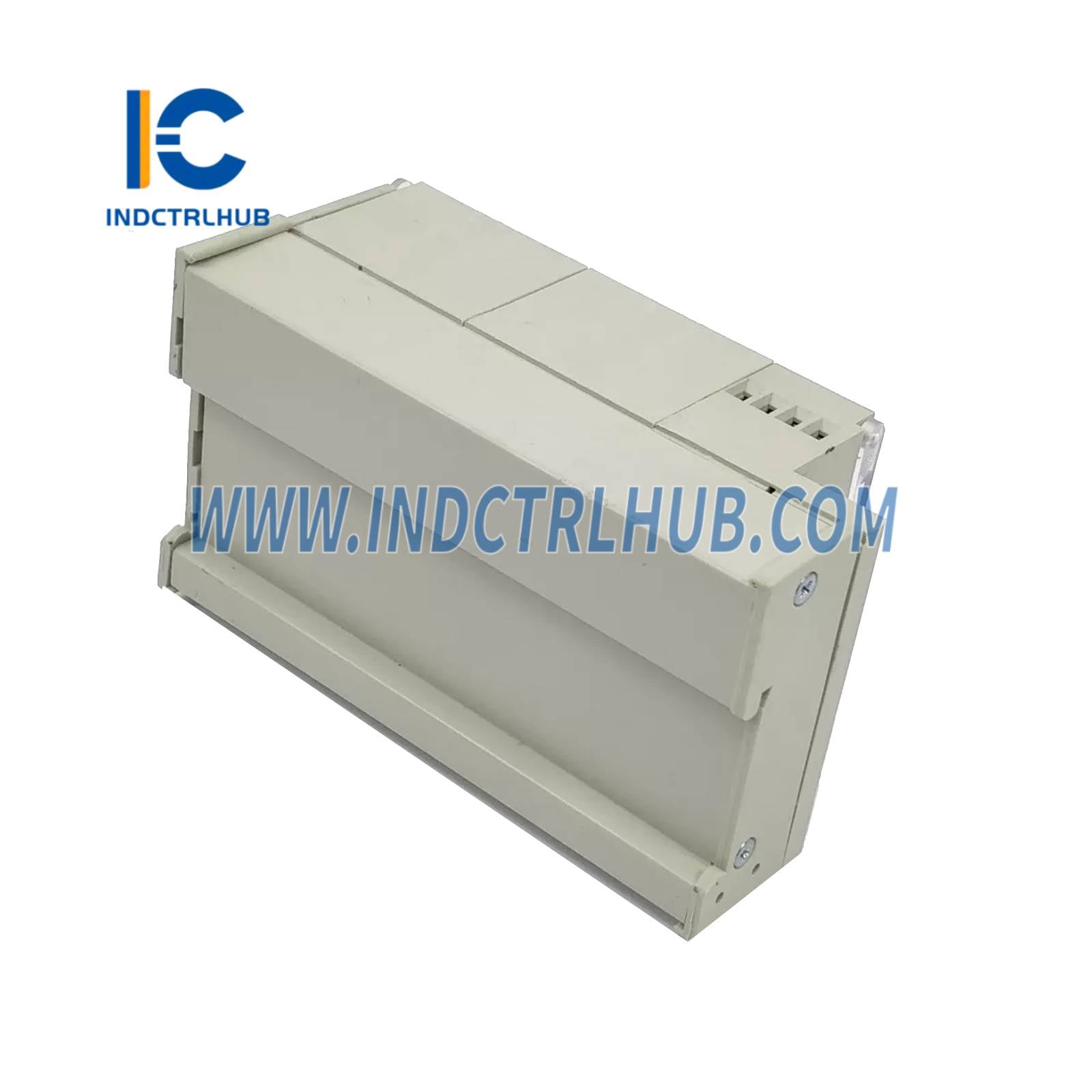

Подсоединительная подложка Schneider ABE7CPA02
Подсоединительная подложка Schneider ABE7CPA02
Manufacturer: Schneider
Product No.: ABE7CPA02
Condition:В наличии: 1000
Product Type: Подсоединение основания
Product Origin: USA
Payment: T/T, Western Union
Weight: 290g
Shipping port: Xiamen
Warranty: 12 months
- Круглосуточная поддержка
- Возврат в течение 30 дней
- Быстрая доставка
Общая информация
|
Поле |
Описание |
|---|---|
|
Производитель |
Schneider Electric |
|
Модель/Номер детали |
ABE7CPA02 |
|
Ассортимент продукции |
Modicon ABE7 |
|
Тип продукта |
Подключение подоснования для счетчика и аналоговых каналов |
|
Описание |
Подключение подоснования ABE7 _ для пассивного распределения 8 каналов |
_
_
Технические характеристики
_
Основные характеристики
|
Технические характеристики |
Детали |
|---|---|
|
Количество каналов |
8 |
|
Функция модуля |
Аналоговый вход ток PremiumАналоговый вход напряжение PremiumPt100 Premium |
|
Подключение к ПЛК |

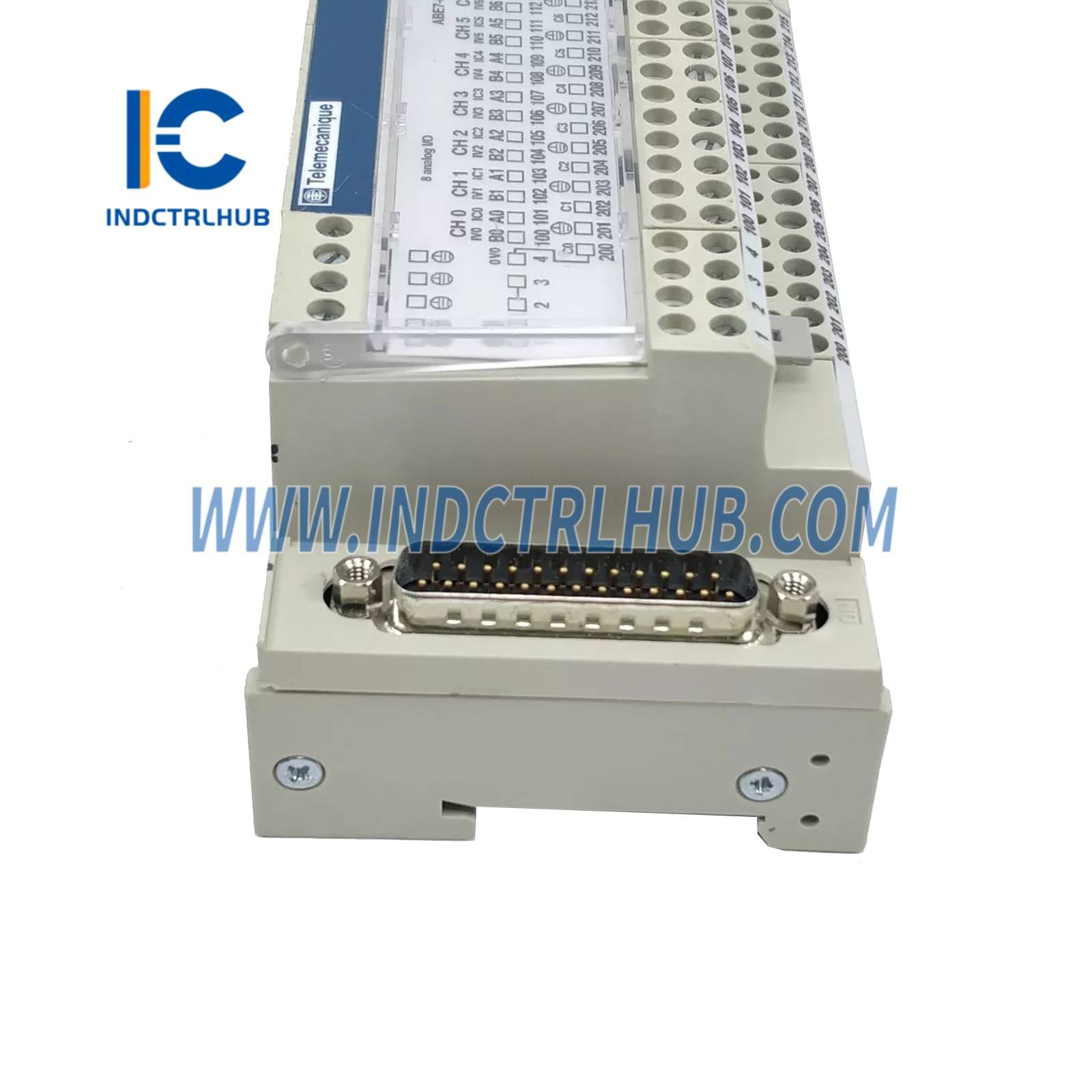

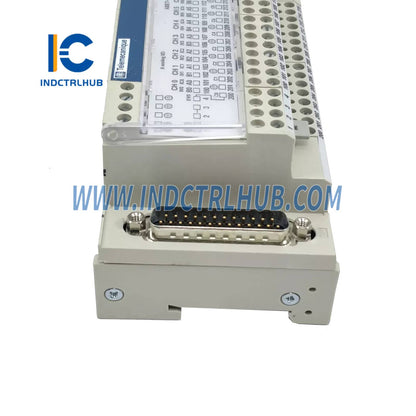

SUB-D 25 |
|
Номинальное изоляционное напряжение [Ui] |
2000 В (клеммы/монтажные рейки) |
|
Категория установки |
II (IEC 60664-1) |
|
Режим крепления |
Крепления (35 мм DIN-рейка) или винты (сплошная пластина с комплектом крепления) |
|
Крутящий момент затяжки |
5.3 lbf.in (0.6 N·m), плоская _ отвертка 3.5 мм |
_
Клеммные соединения
|
Тип |
Диапазон (метрический) |
Диапазон (AWG) |
|---|---|---|
|
Гибкий с наконечником |
1 x 0.09_1.5 мм² / 2 x 0.09_0.75 мм² |
AWG 28_AWG 16 / AWG 28_AWG 20 |
|
Твердый |
1 x 0.14_2.5 мм² / 2 x 0.2_2.5 мм² |
AWG 26_AWG 12 / AWG 24_AWG 14 |
|
Гибкий без наконечника |
1 x 0.14_2.5 мм² |
AWG 26_AWG 14 |
_
Физические характеристики
|
Технические характеристики |
Значение |
|---|---|
|
Чистый вес |
0.64 фунта (0.29 кг) |
|
Степень защиты IP |
IP20 (IEC 60529) |
_
_
Экологические характеристики
|
Параметр |
Значение / Стандарт |
|---|---|
|
Рабочая температура |
32_140 °F (0_60 °C) IEC 61131-2 |
|
Температура хранения |
-40_176 °F (-40_80 °C) IEC 61131-2 |
|
Степень загрязнения |
2 (IEC 60664-1) |
|
Защитная обработка |
TC |
|
Устойчивость к удару |
15 gn в течение 11 мс (IEC 60068-2-27) |
|
Устойчивость к вибрации |
2 gn, 10_150 Гц (IEC 60068-2-6) |
|
Устойчивость к накалённой проволоке |
1382 °F (750 °C) в течение 30 с (IEC 60695-2-11) |
|
Электростатический разряд |
4 кВ контакт / 8 кВ воздух (IEC 61000-4-2, уровень 3) |
|
Иммунитет к излучаемым полям |
9.1 В/м (10 В/м), 26_1000 МГц (IEC 61000-4-3, уровень 3) |
|
Иммунитет к быстрым переходным процессам |
2 кВ (IEC 61000-4-4, уровень 3) |
_
_
Сертификаты и соответствие
|
Сертификация / Стандарт |
|---|
|
GL |
|
DNV |
|
UL |
|
CSA |
|
EAC |
_
_
Информация для заказа
|
Поле |
Значение |
|---|---|
|
GTIN |
3389110644463 |
|
Возвратность |
Да |
|
Категория |
US10CP222375 |
|
График скидок |
0CP2 |
|
Страна происхождения |
LV (Латвия) |
_
