Product Description
Подробная информация о продукте
|
Производитель |
ДЖУМА |
|---|---|
|
Модель/Номер детали |

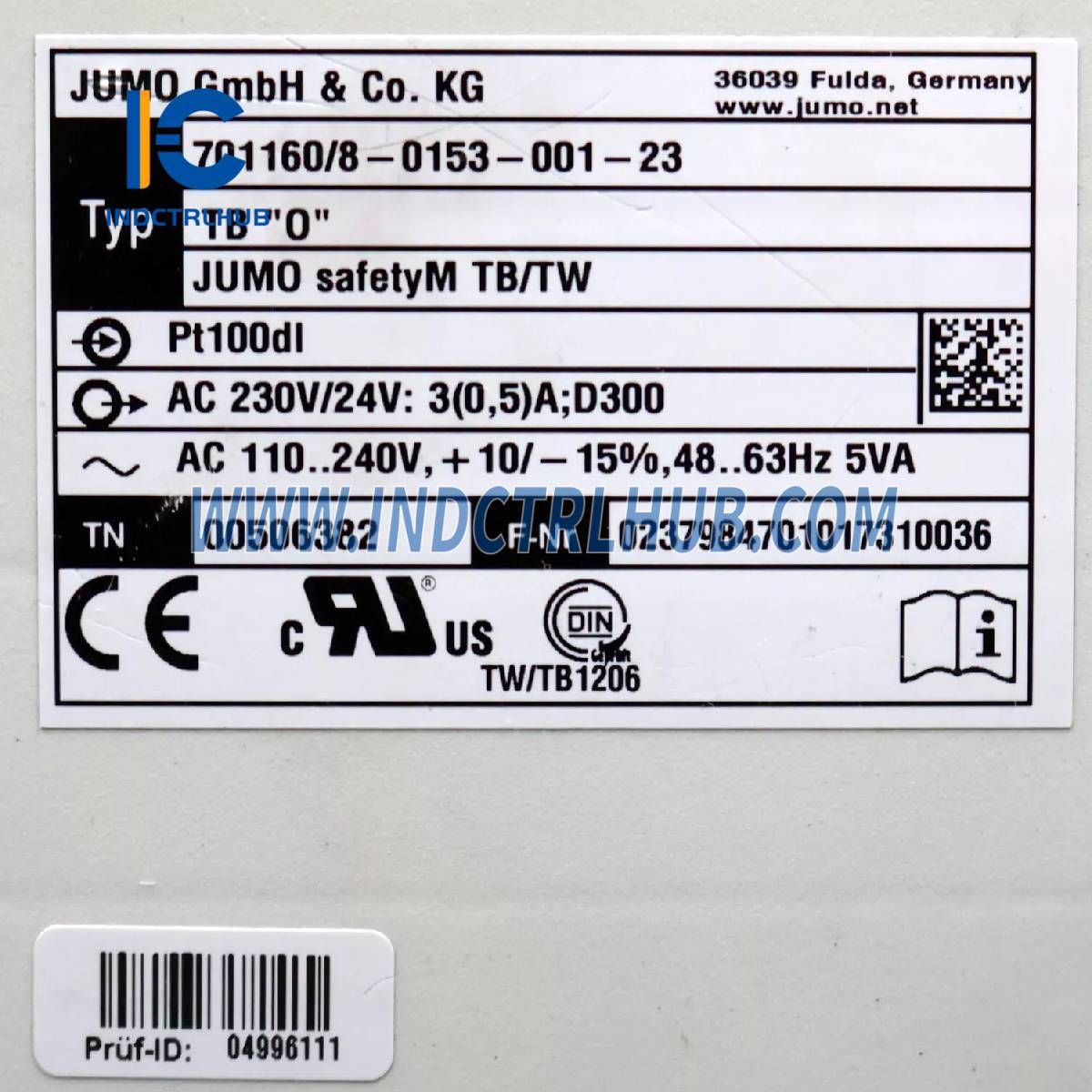

701160/8-0153-001-23 |
|
Описание |

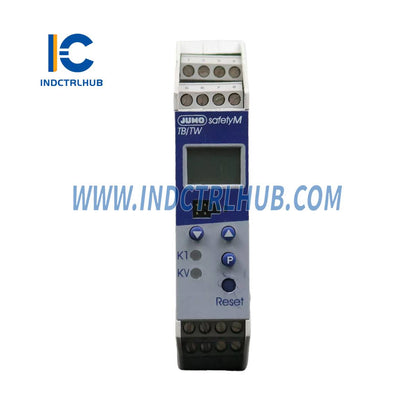

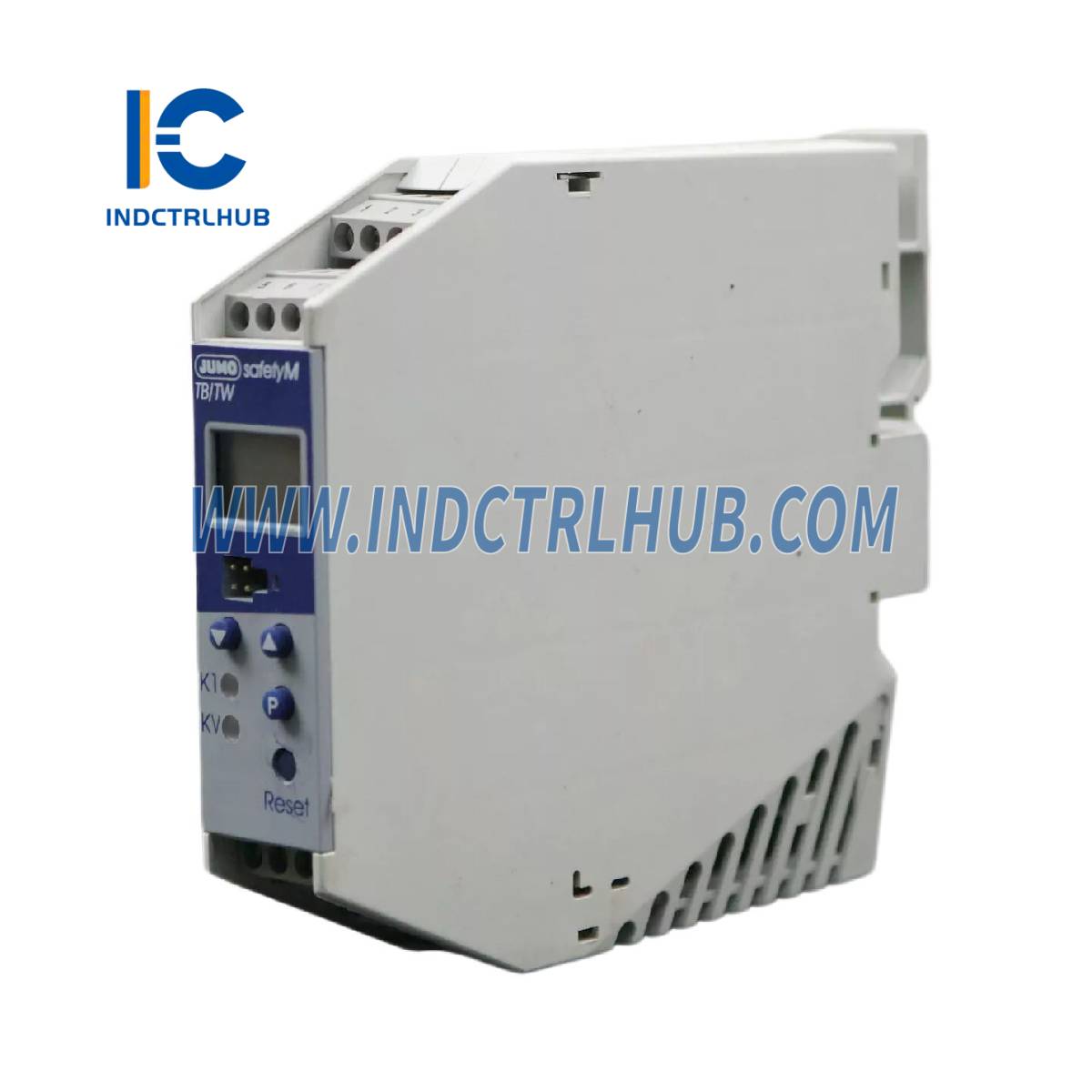

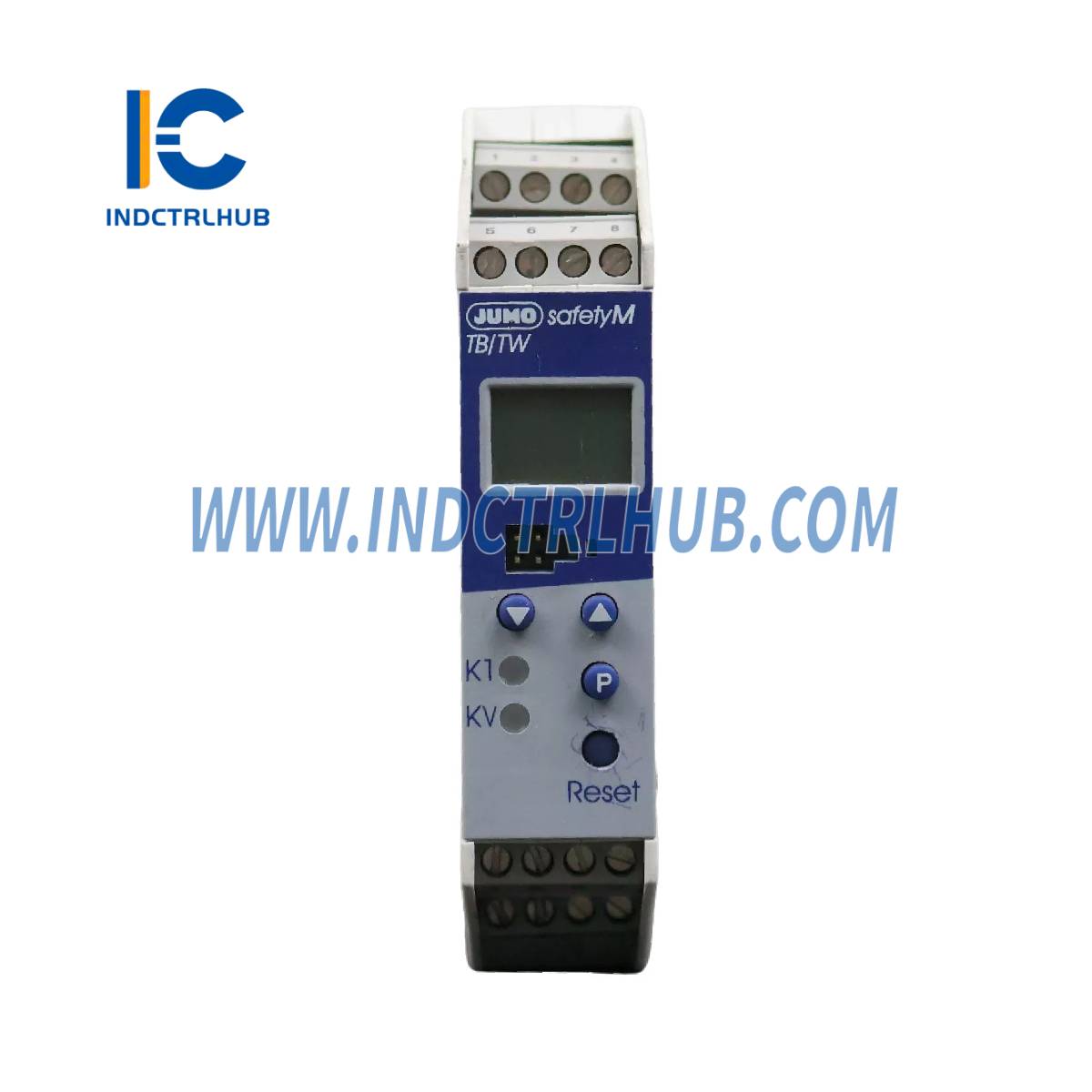

Терморегулятор, Термомонитор |
Технические характеристики
1. Аналоговые входы
Сопротивление термометры
|
Обозначение |
Диапазон измерения |
Точность |
Схема подключения |
Частота дискретизации |
Фильтр ввода |
Функции |
|---|---|---|---|---|---|---|
|
Pt100 EN 60751 |
-200°С до +850°С |
0.1% |
2-проводной, 3-проводной |
210 мс |
Цифровой фильтр 2-го порядка; регулируемый от 0 до 100 секунд |
2 x Pt100 для дифференциального измерения; дисплей можно программировать в °F |
|
KTY11-6 ПТС |
-50°С до +150°С |
1% |
2-проводной, 3-проводной |
210 мс |
Цифровой фильтр 2-го порядка; регулируемый от 0 до 100 секунд |
Дисплей можно запрограммировать в °F |
|
Pt1000 EN 60751 |
-200°С до +850°С |
0.1% |
2-проводной, 3-проводной |
210 мс |
Цифровой фильтр 2-го порядка; регулируемый от 0 до 100 секунд |
— |
DC Напряжение и DC Ток
|
Диапазон измерения |
Точность |
Входное сопротивление/Падение напряжения |
Масштабирование |
Частота дискретизации |
Фильтр ввода |
|---|---|---|---|---|---|
|
0-20 мА |
0.2% |
Падение напряжения < 2 В |
Свободно программируемый в пределах ограничений |
210 мс |
Цифровой фильтр 2-го порядка; регулируемый от 0 до 100 секунд |
|
4–20 мА |
0.2% |
Падение напряжения < 2 В |
Свободно программируемый в пределах ограничений |
210 мс |
Цифровой фильтр 2-го порядка; регулируемый от 0 до 100 секунд |
|
от 0 до 10 В |
0.1% |
Входное сопротивление > 100 кОм |
Свободно программируемый в пределах ограничений |
210 мс |
Цифровой фильтр 2-го порядка; регулируемый от 0 до 100 секунд |
|
от 2 до 10 В |
0.1% |
Входное сопротивление > 100 кОм |
Свободно программируемый в пределах ограничений |
210 мс |
Цифровой фильтр 2-го порядка; регулируемый от 0 до 100 секунд |
2. Реле и бинарный выход
Релейный выход
|
Операции |
Рейтинг контактов |
|---|---|
|
100 000 операций |
AC 230/24V; 3(0.5)A; cosφ=1 (≥ 0.6); 50Гц |
|
DC 24В; 3(0.5; τ=7мс)A |
|
|
UL60730: AC230V; 3A, D300; 30k |
|
|
Переменный/постоянный ток 24 В; 3 А |
|
|
Минимальный ток |
24 В постоянного тока, 100 мА |
|
Защита контактов |
Предохранитель 3.15AT, установленный в контактной руке полюса внутри прибора |
Двоичный вывод
|
Спецификация |
Подробности |
|---|---|
|
Тип вывода |
24 В DC / 20 мА логический сигнал |
|
Защита от короткого замыкания |
Да |
3. Поставка
|
Параметр |
Спецификация |
|---|---|
|
Напряжение питания |
20 до 30В AC/DC, 48 до 63Гц 110 до 240 В переменного тока +10/-15%, 48 до 63 Гц |
|
Потребляемая мощность |
5 И |
4. Экологические влияния
|
Параметр |
Спецификация |
|---|---|
|
Диапазон окружающей температуры |
от 0°С до +55°С |
|
Диапазон температур хранения |
-30°С до +70°С |
|
Ошибка температуры |
≤ ± 0,005% / K отклонение от 23°C (термометры сопротивления) ≤ ± 0.01% / K отклонение от 23°C (термопары, ток, напряжение) |
|
Климатические условия |
85% относительная влажность, без конденсации (3K3 с расширенным температурным диапазоном по EN 60721) |
|
Соответствие требованиям ЭМС |
EN 14597 и серия стандартов EN 61326 |
|
Эмиссия помех |
Класс Б |
|
Иммунитет к помехам |
Уровень испытаний для средств безопасности, контроля и регулирования (RS) по стандарту EN 14597 |
5. Жилищное строительство
|
Параметр |
Спецификация |
|---|---|
|
Материал |
Полиамид (ПА 6.6) |
|
Винтовые клеммы |
винтовые клеммы от 0,2 до 2,5 мм² |
|
Монтаж |
35 мм x 7.5 мм DIN-рейка (EN 60715) |
|
Рабочее положение |
Вертикальный |
|
Масса |
Около 160 г |
|
Рейтинг защиты |
IP20 (EN 60529) |
