Product Description
Подробная информация о продукте
|

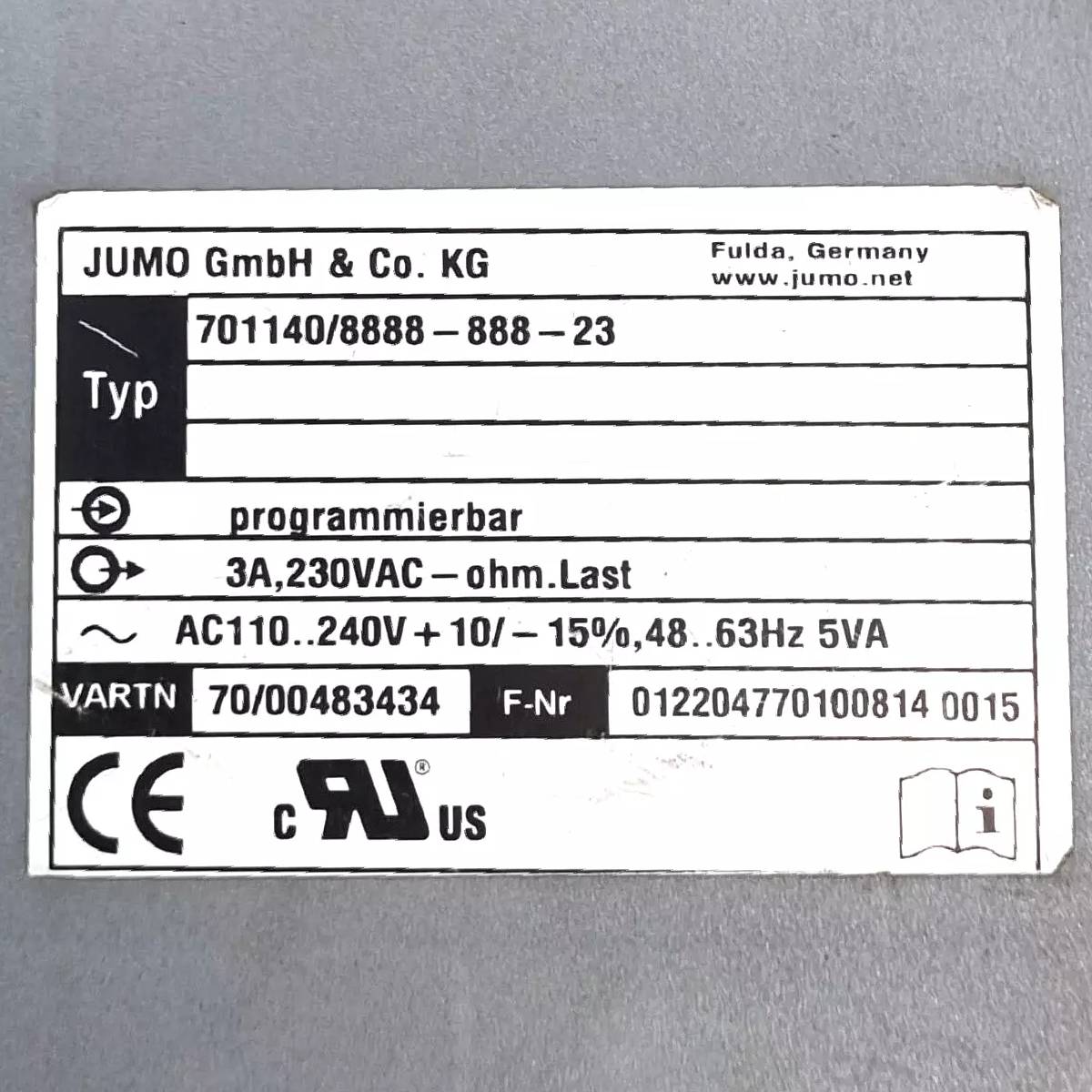

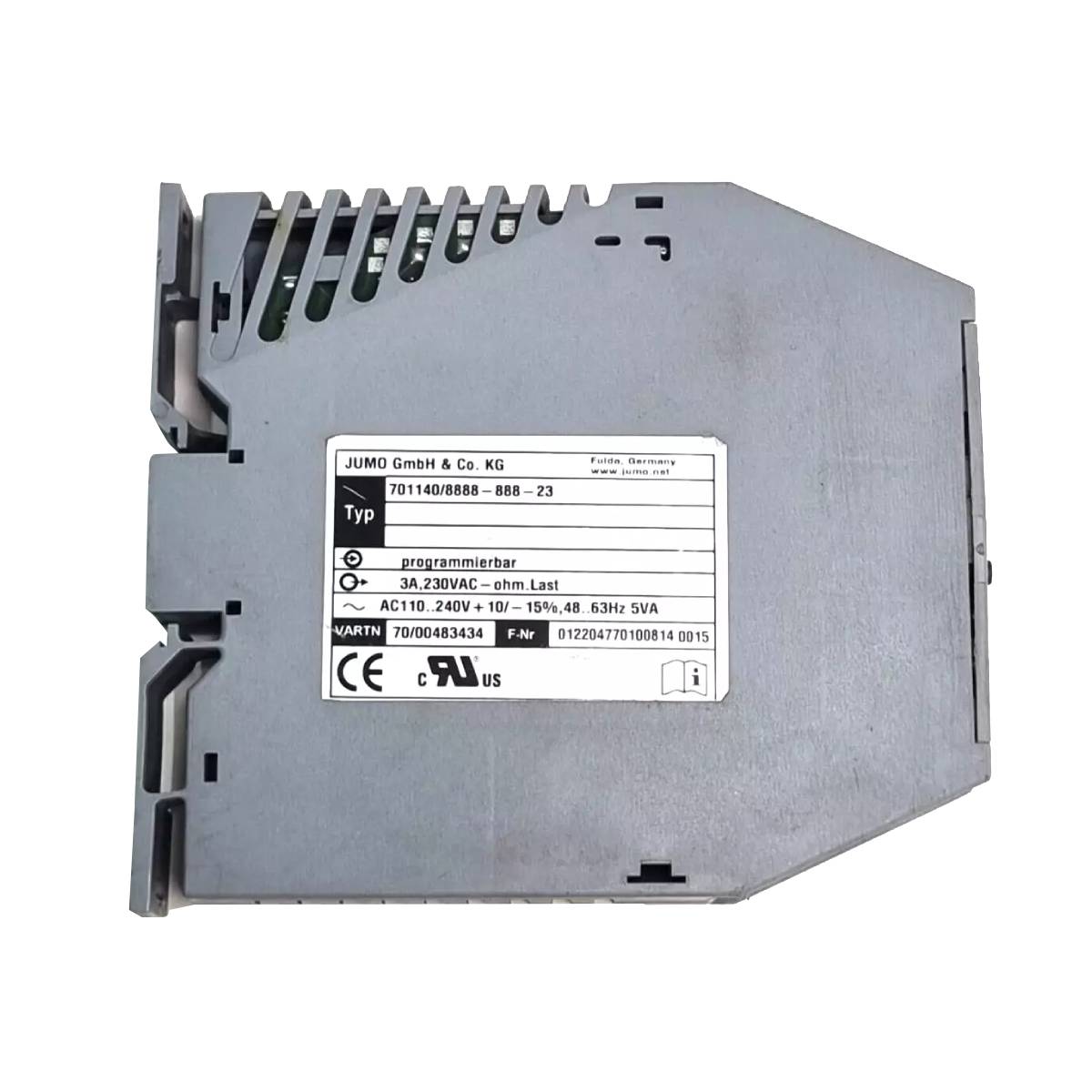

Производитель |
ДЖУМА |
|---|---|
|
Модель/Номер детали |
701140/8888-888-23 |
|
Описание |

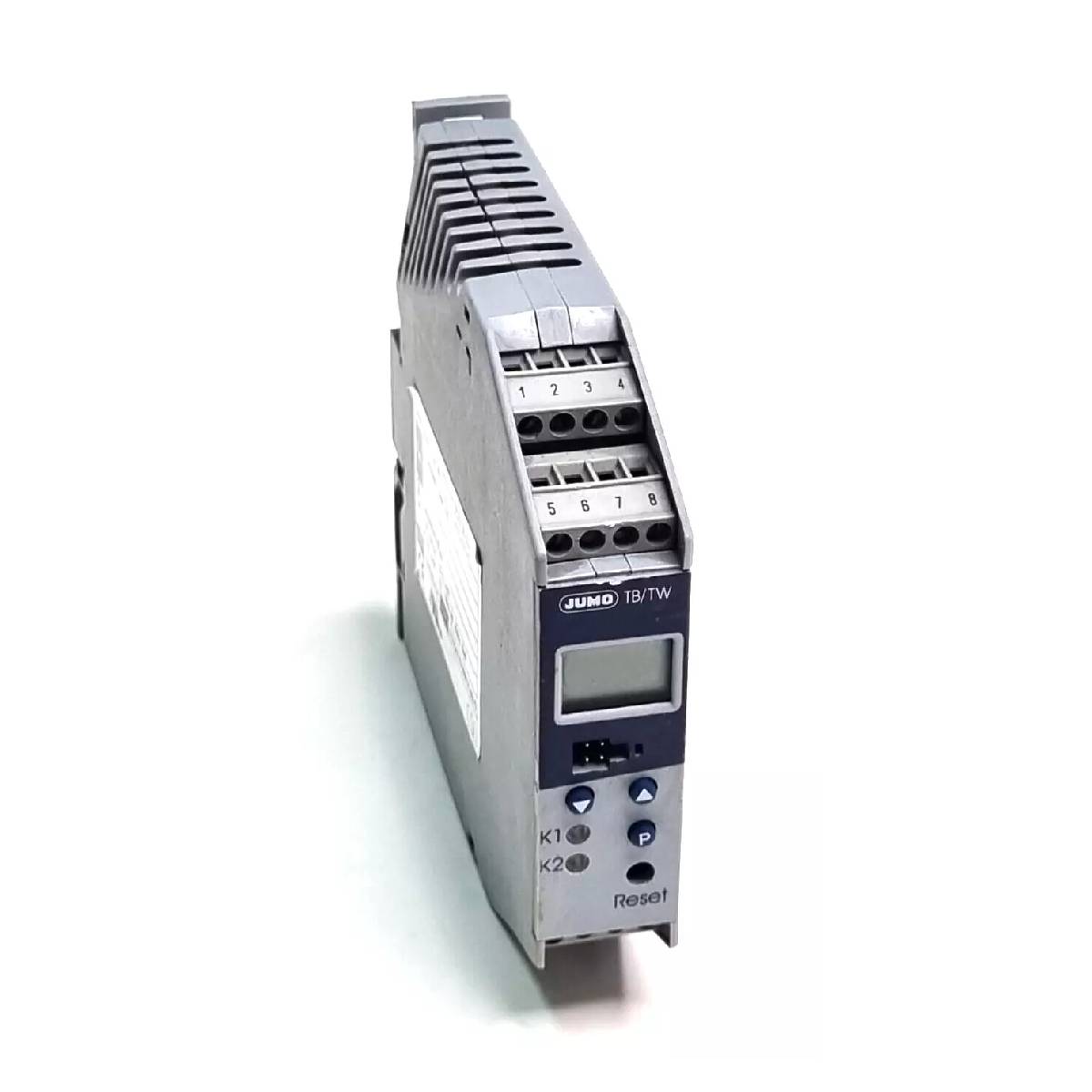

Терморегулятор, Термомонитор |
Технические характеристики
1. Вход для термометра сопротивления
|
Обозначение |
Диапазон измерения |
Точность |
Схема подключения |
Интервал выборки |
Фильтр ввода |
Особые характеристики |
|---|---|---|---|---|---|---|
|
Pt100 EN 60751 |
-200°С до +850°С |
0.1% |
2-проводной, 3-проводной |
90 мсек |
Цифровой фильтр 2-го порядка; регулируемый от 0 до 100 секунд |
2 x Pt100 для дифференциального измерения, дисплей можно программировать в °F |
|
KTY11-6 ПТС |
-50°С до +150°С |
1% |
2-проводной, 3-проводной |
90 мсек |
Цифровой фильтр 2-го порядка; регулируемый от 0 до 100 секунд |
Дисплей можно запрограммировать в °F |
|
Pt1000 DIN |
-200°С до +850°С |
0.1% |
2-проводной, 3-проводной |
90 мсек |
Цифровой фильтр 2-го порядка; регулируемый от 0 до 100 секунд |
— |
Компенсация холодного соединения
|
Параметр |
Спецификация |
|---|---|
|
Холодный соединительный датчик |
Pt100 внутренний |
|
Точность |
±1°С |
|
Интервал выборки |
90 мсек |
|
Особые характеристики |
Дисплей можно запрограммировать в °F |
2. Аналоговый вход для постоянного напряжения и постоянного тока
|
Диапазон |
Точность |
Входное сопротивление |
Масштабирование |
Интервал выборки |
Фильтр ввода |
|---|---|---|---|---|---|
|
0-20 мА |
0,1% РЭ |
< 4 Ом |
Свободно программируемый в пределах ограничений |
90 мсек |
Цифровой фильтр 2-го порядка; регулируемый от 0 до 100 секунд |
|
4–20 мА |
0,1% РЭ |
< 4 Ом |
Свободно программируемый в пределах ограничений |
90 мсек |
Цифровой фильтр 2-го порядка; регулируемый от 0 до 100 секунд |
|
от 0 до 10 В |
0,1% РЭ |
> 100 кОм |
Свободно программируемый в пределах ограничений |
90 мсек |
Цифровой фильтр 2-го порядка; регулируемый от 0 до 100 секунд |
|
от 2 до 10 В |
0,1% РЭ |
> 100 кОм |
Свободно программируемый в пределах ограничений |
90 мсек |
Цифровой фильтр 2-го порядка; регулируемый от 0 до 100 секунд |
3. Логический вход
|
Связь |
Функция |
|---|---|
|
Плавающий контакт |
Разблокировка, блокировка ключом и блокировка уровня настраиваемы. |
4. Мониторинг измерительных цепей
|
Состояние |
Резистивный термометр и KTY11-6 |
Термопара |
Ток/Напряжение |
|---|---|---|---|
|
Выше/ниже диапазона |
Признанный |
Признанный |
Признанный |
|
Обрыв зонда/провода |
Признанный |
Признанный |
Признано с 4-20мА и 2-10В |
|
Короткое замыкание зонда |
Признанный |
Признано (только с двойными термопарами) |
Признано с 4-20мА и 2-10В |
5. Экологические влияния
|
Параметр |
Спецификация |
|---|---|
|
Диапазон окружающей температуры |
от 0°С до +55°С |
|
Диапазон температур хранения |
-30°С до +70°С |
|
Ошибка температуры |
≤ ± 0.005% на °C отклонения от 23°C (термометры сопротивления) ≤ ± 0.01% на °C отклонения от 23°C (термопары, ток, напряжение) |
|
Климатические условия |
75% относительная влажность, без конденсации |
|
Соответствие требованиям ЭМС |
EN 61326 |
|
Эмиссия помех |
Класс Б |
|
Помехоустойчивость |
Промышленные требования |
6. Жилищное строительство
|
Параметр |
Спецификация |
|---|---|
|
Материал |
Полиамид (ПА 6.6) |
|
Винтовые клеммы |
винтовые клеммы от 0,2 до 2,5 мм² |
|
Монтаж |
35 мм x 7.5 мм DIN-рейка (EN 50022) |
|
Рабочее положение |
Вертикальный |
|
Масса |
Около 160 г |
